DC4889W - Hotte aspirante THERMADOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Thermador
Modèle	DC4889W
Largeur	48 po (1219 mm)
Hauteur minimale d'installation	30 po (762 mm) au-dessus de la surface de cuisson
Alimentation	120 V, 60 Hz, 15 A
Type d'évacuation	Conduit (rallonge télescopique disponible pour plafonds jusqu'à 12 pi)
Commandes	Panneau de commande électronique avec éclairage
Filtres	Filtres à graisse en métal lavables
Éclairage	Éclairage LED intégré
Modes de fonctionnement	Évacuation vers l'extérieur
Vitesses	3 ou 4 vitesses (selon modèle)
Niveau sonore	Env. 40-60 dB selon la vitesse
Matériau du boîtier	Acier inoxydable
Poids	Env. 35 kg (77 lb)
Entretien	Nettoyer les filtres régulièrement; essuyer la surface avec un chiffon doux
Sécurité	Débrancher l'alimentation avant toute opération de maintenance; installation conforme aux normes locales
Réparabilité et pièces détachées	Pièces disponibles en ligne (store.thermador.com) ou auprès de distributeurs agréés
Garantie	Garantie limitée standard (consulter le manuel pour les détails)

FOIRE AUX QUESTIONS - DC4889W THERMADOR

Quelle est la hauteur minimale entre la hotte et la surface de cuisson ?

La hauteur minimale est de 30 pouces (762 mm) entre la partie inférieure de la hotte et la surface de cuisson, conformément aux instructions d'installation.

Dois-je utiliser la hotte avec conduit ou sans conduit ?

La hotte DC4889W est conçue pour être installée avec un conduit d'évacuation vers l'extérieur. Des rallonges télescopiques sont disponibles pour les plafonds de 8 à 12 pieds.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en métal sont lavables au lave-vaisselle ou à la main avec de l'eau chaude et du détergent doux. Laissez-les sécher complètement avant de les remettre en place.

Où puis-je acheter des pièces de rechange ou des accessoires ?

Vous pouvez commander des pièces et accessoires en ligne sur store.thermador.com ou auprès de distributeurs comme Marcone (1-800-287-1627) ou Références Pièces (1-800-663-6060).

Que faire si la hotte ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la commande n'est pas en mode veille. Si le problème persiste, contactez le service client Thermador au 1-800-735-4328.

Comment installer une rallonge de conduit ?

Pour les plafonds de 10 à 12 pieds, utilisez le modèle de rallonge télescopique adapté (réf. DC481012W pour le DC4889W). Suivez les instructions fournies avec la rallonge, en fixant d'abord le support au plafond, puis en glissant la rallonge sur le conduit existant.

Puis-je utiliser la hotte en mode recyclage ?

La notice ne mentionne que l'installation avec conduit. Pour le mode recyclage, il faudrait utiliser un kit de charbon actif, mais cela n'est pas indiqué pour ce modèle. Contactez Thermador pour vérifier la compatibilité.

Comment régler la vitesse d'aspiration ?

Utilisez les boutons du panneau de commande pour sélectionner la vitesse souhaitée (généralement 3 ou 4 niveaux). Les commandes sont électroniques.

Quels types d'ampoules la hotte utilise-t-elle ?

La hotte est équipée d'un éclairage LED intégré. Les ampoules ne sont pas remplaçables par l'utilisateur ; contactez un professionnel en cas de panne.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

L'installation électrique et le raccordement au conduit doivent être effectués par un électricien qualifié et un installateur professionnel pour garantir la sécurité et la conformité aux normes locales.

MODE D'EMPLOI DC4889W THERMADOR

Table des matières (Français) 9

Instructions d'installation 10

Avant de commencer 10

Extension du couvre-conduit de 6 po pour hotte de cheminée murale.... 10

Rallonge télescopique pour hotte de cheminée murale... 11

Extension télescopique pour hotte murale.... 13

Soutien, accessoires, et pièces...... page verso

Avertissement

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voire la mort.

Attention

Ceci indique que le non-respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

Cet appareil électroménager de THERMADOR™

est fait par BSH Home Appliances Ltd

Nous attendons vos nouvelles!

Avant de commencer

Avant de commencer, lisez et conservez ces instructions.

Attention

Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement.

Avertissement issu de la proposition 65:

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

Avertissement

Cancér et dommages à la reproduction – www.P65Warnings.ca.gov.

IMPORTANTE : Fixez la hotte avec conduit au mur avant d'installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d'installer la rallonge.

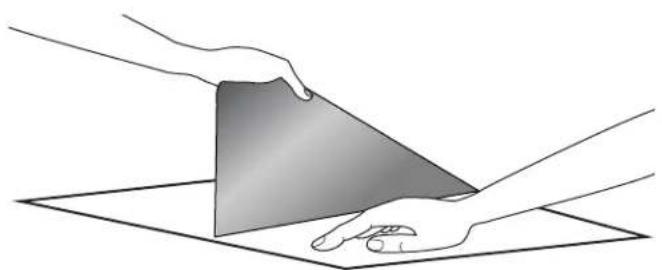

Enlevez le film protecteur

1. Retirez avec soin le film protecteur du couvercle du conduit et de la hotte avant le début de l'installation.
2. Maintenez le couvercle du conduit stable d'une main pendant que l'autre main enlève le film protecteur.

Extension du couvre-conduit de 6 po pour hotte de cheminée murale

Modèles de hotte compatibles

Les rallonges de conduit remplissent l'espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 mètres).

Modèle 6" rallonge
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l'installation d'une hotte avec conduit, il doit y avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour établir le lieu d'installation de la hotte avec une rallonge de conduit, vous devez calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).

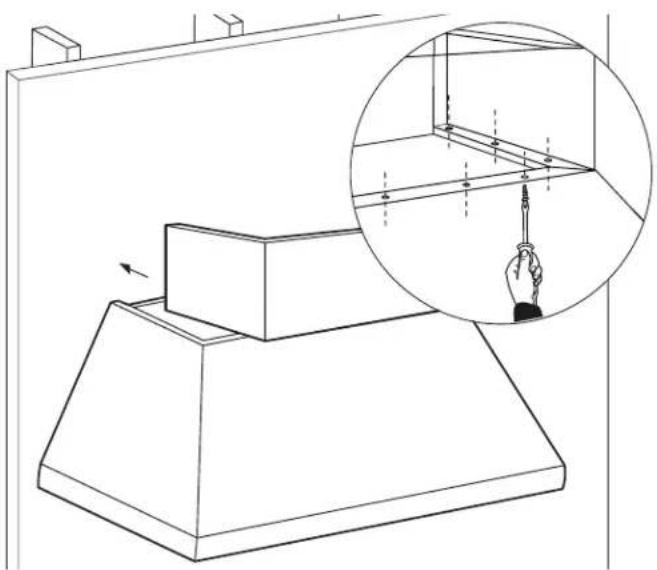

2. À partir de l'intérieur de la hotte, vissez dans le bas de la pièce de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous latéraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

Rallonge télescopique pour hotte de cheminée murale

Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m).

Modèle Rallonge coulissante

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fixation de la rallonge télescopique pour hotte de cheminée mural thermador professional

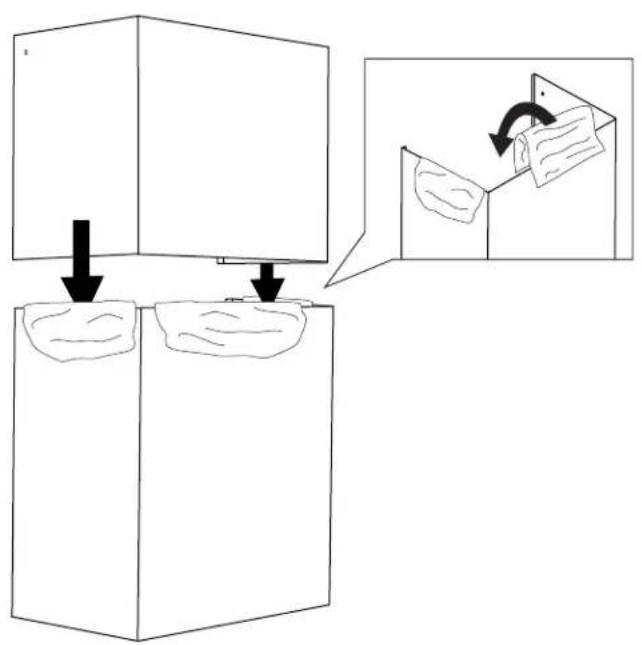

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

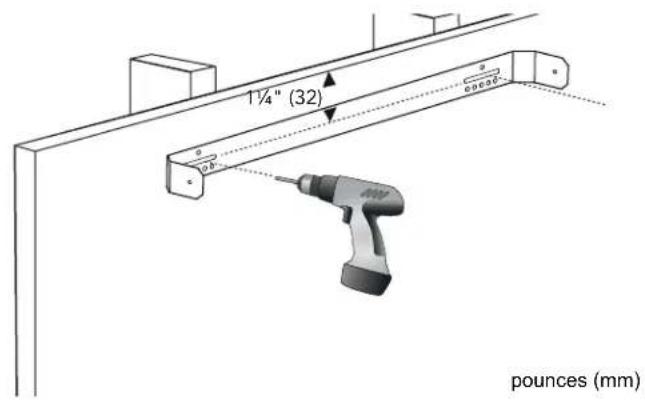

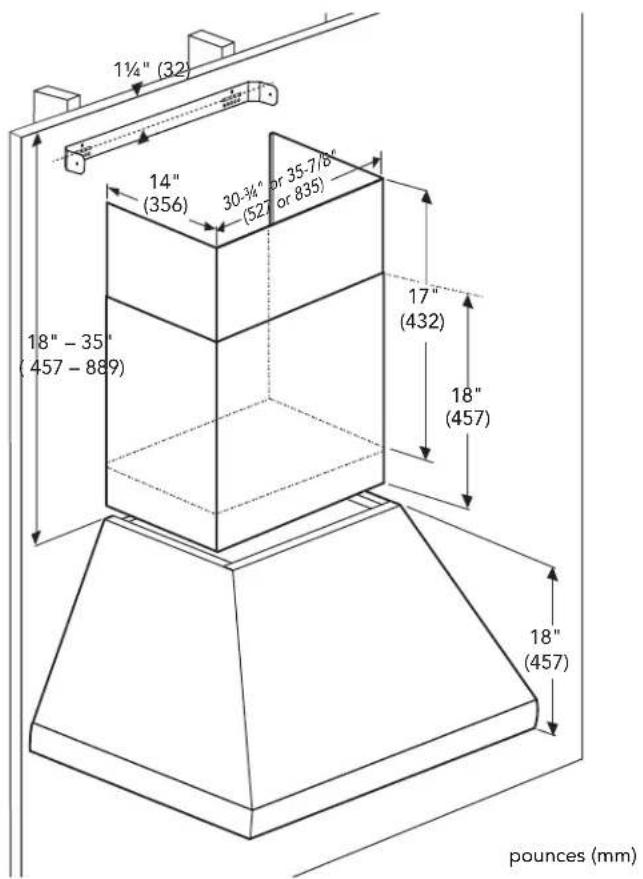

1. Repérez deux montants près du lieu d'installation. Le long des montants, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Fixez le support aux montants du mur avec deux vis de 1/2" (13 mm) fournies. Assurez-vous que le support est de niveau.

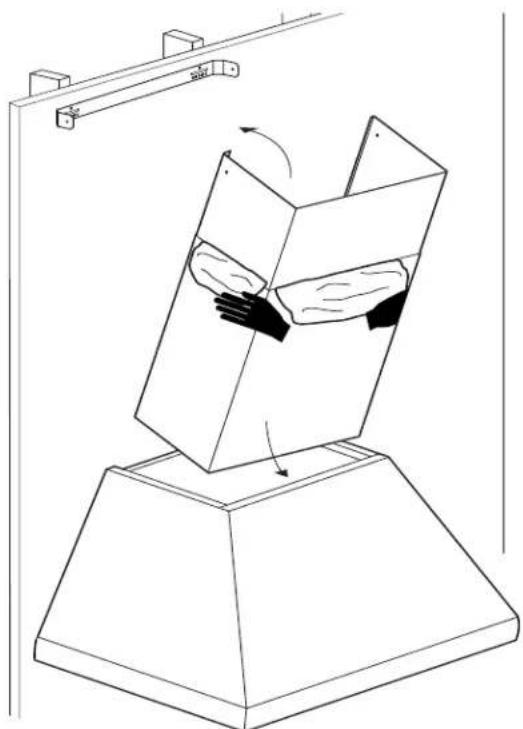

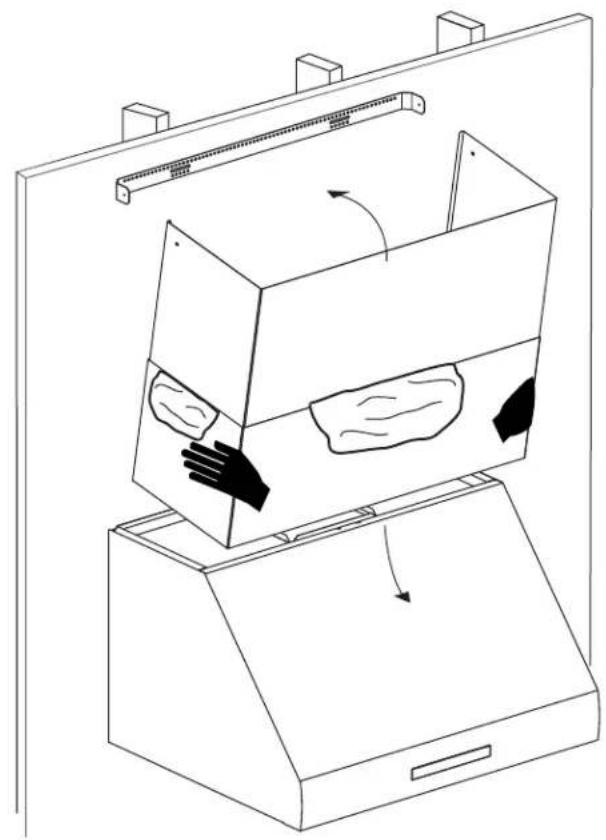

1. Insérez la pièce de recouvrement en angle puis faites-la pivoter vers le mur.

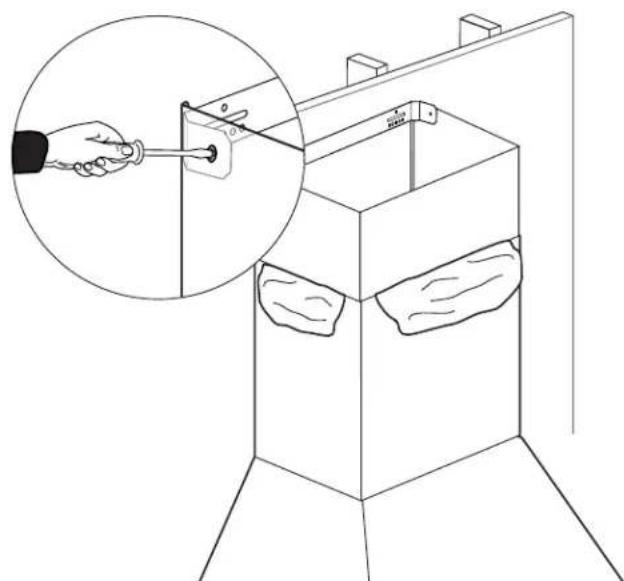

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

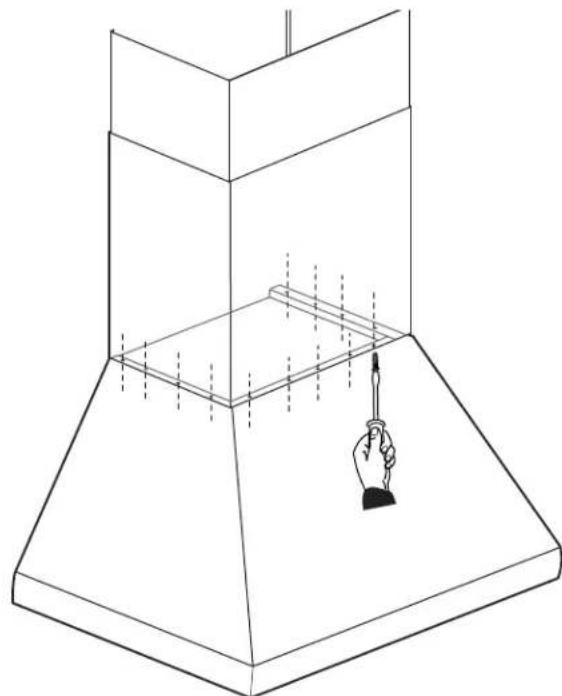

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Extension télescopique pour hotte murale

Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m).

Modèle	8 - 9 pi. rallonge coulissante	10 - 12 pi. rallonge coulissante
PH30HWS DC3089W —
PH36HWS PH36GWS	DC3689W DC361012W
PH42GWS DC4289W —
PH48HWS PH48GWS	DC4889W DC481012W

Fixation de l'extension télescopique pour hotte murale thermador professional

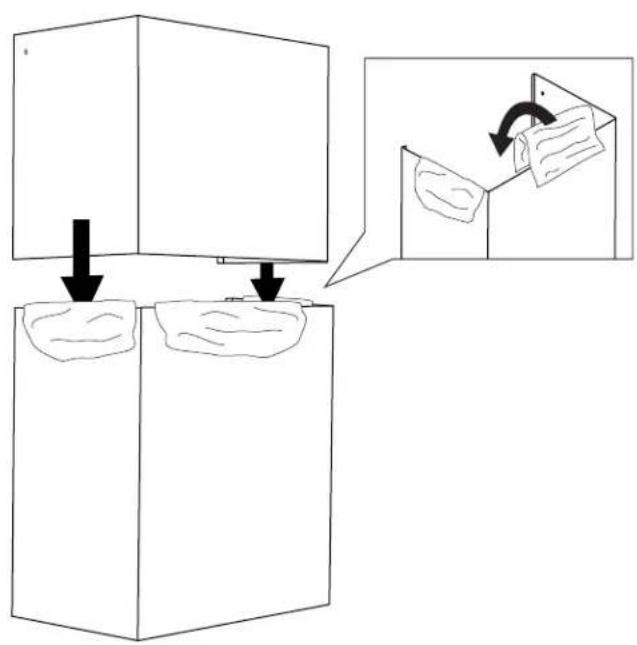

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

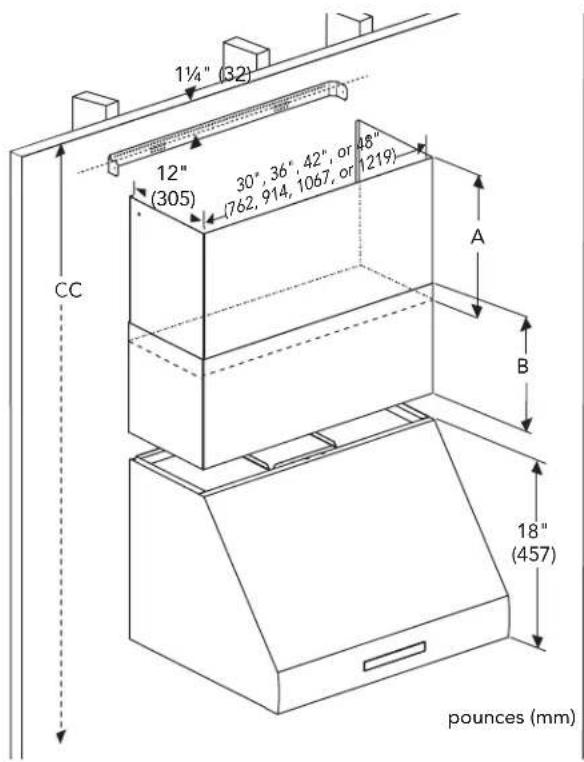

1¼" (32) 12" (305) 30", 36", 42", or (762, 914, 1067, or 48" (1219) A B 18" (457) pounces (mm)

8 - 9 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH30HWS DC3089W		14''(356)	11''(279)	8' - 9'1''(244 - 277 cm)
PH36HWS PH36GWS	DC3689W
PH42GWS DC4289W
PH48HWS PH48GWS	DC4889W

10 - 12 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6 - 12'2''(290 - 371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

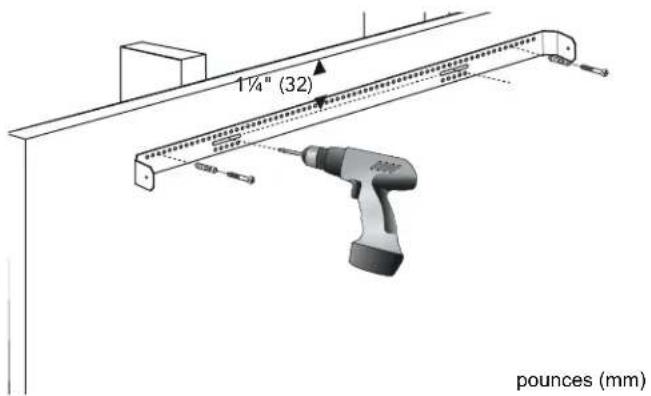

1. Repérez deux goujons au point de montage. Aux emplacements des montants du mur, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Aux extrémités du support, sélectionnez et marquez deux trous dans la rangée du haut. Percez 2 trous de montage de ∅ 6,3 mm (1/4"). Insérez deux ancrages muraux (fournis).

1. Montez le support aux montants muraux et aux emplacements des ancrages muraux à l'aide des vis 1/2" (13 mm) (fournies). Assurez-vous que le support est nivelé..

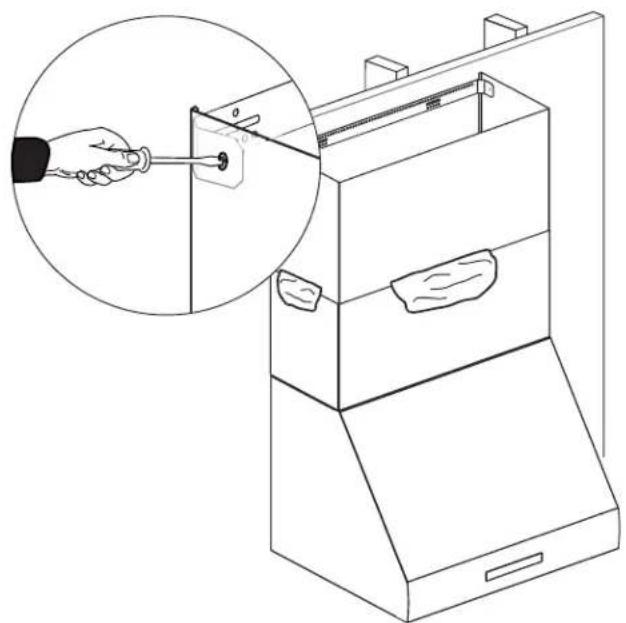

2. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Merci d'être un client Thermador!

Thermador s'engage à offrir tout le support dont vous et votre appareil avez besoin afin que vous puissiez en profiter pleinement. N'hésitez pas à communiquer avec nous pour toute question. Nous serons heureux de vous aider avec des directives concernant le nettoyage et les soins, des conseils de cuisson, des accessoires, le dépannage et plus encore.

1-800-735-4328

thermador.com/customer-care

1-800-735-4328

Accessoires et pièces

Vous trouverez dans notre magasin d'accessoires en ligne des filtres, des produits nettoyants Thermador, des poêles teppanyaki, des plaques à frire, des pièces de rechange et plus encore.

store.thermador.com/us

Les filtres, pièces et accessoires peuvent être achetés auprès de nos distributeurs.

Marcone: 1-800-287-1627

Références Pièces : 1-800-663-6060
