| Caractéristiques | Détails |
|---|---|
| Type de produit | Hotte |
| Dimensions | Largeur : 30 pouces |
| Débit d'air | Jusqu'à 600 CFM |
| Nombre de vitesses | 3 vitesses |
| Éclairage | Éclairage LED intégré |
| Filtration | Filtres à graisse en aluminium, lavables au lave-vaisselle |
| Installation | Installation murale |
| Niveau sonore | Silencieuse, niveau sonore variable selon la vitesse |
| Consommation énergétique | Énergétiquement efficace |
| Maintenance | Filtres à nettoyer régulièrement, entretien de la hotte |
| Sécurité | Protection contre la surchauffe |
| Garantie | Garantie limitée du fabricant |
FOIRE AUX QUESTIONS - DC30MTW THERMADOR
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DC30MTW - THERMADOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DC30MTW de la marque THERMADOR.
MODE D'EMPLOI DC30MTW THERMADOR

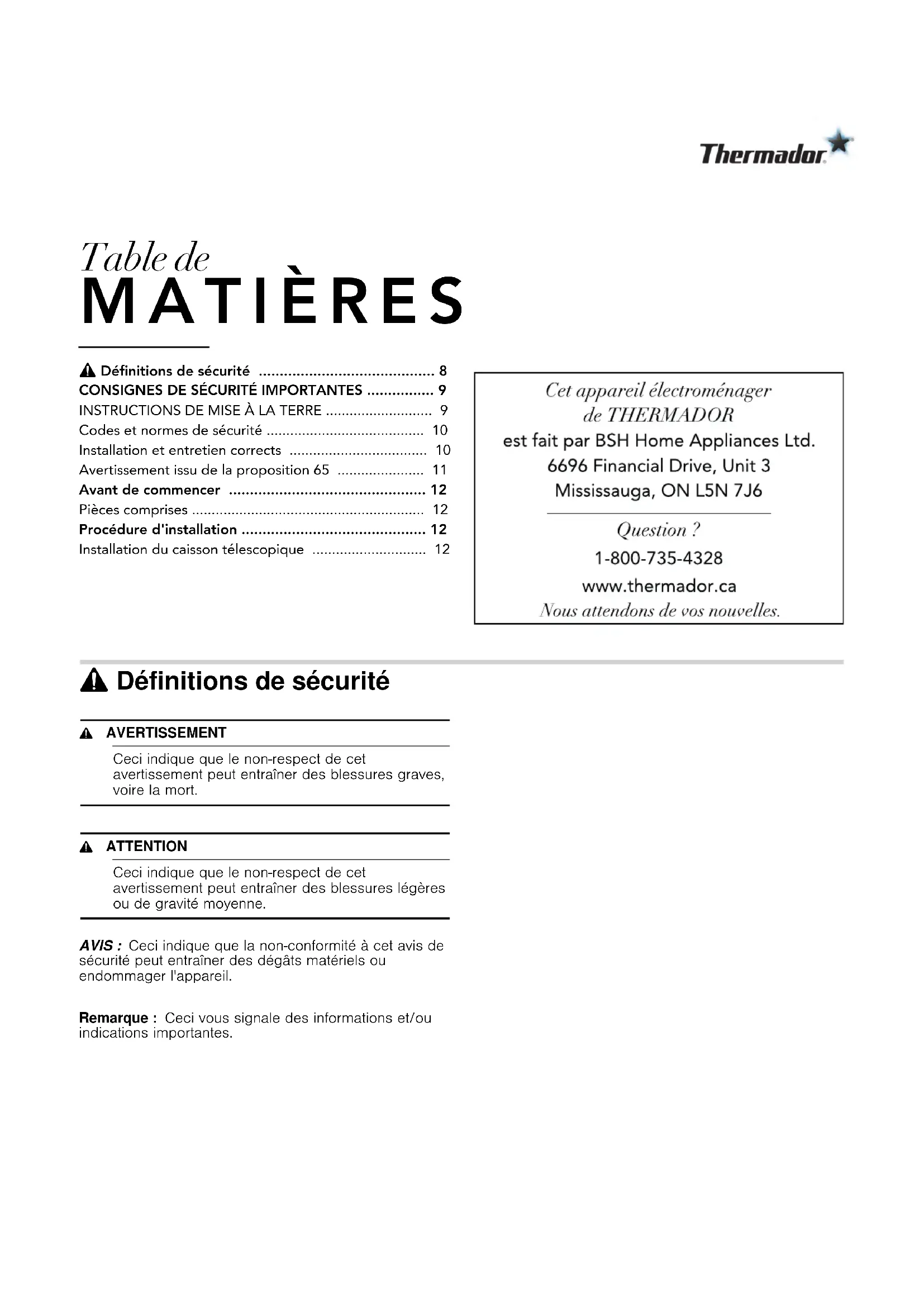

9 Définitions de sécurité Définitions de sécurité 9 AVERTISSEMENTCeci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voire la mort.9 ATTENTIONCeci indique que le non-respect de cet avertissement peut entraîner des blessures légères ou de gravité moyenne.AVIS : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts matériels ou endommager l'appareil.Remarque : Ceci vous signale des informations et/ou indications importantes.9
CONSI GNES DE SÉCURI TÉ IMPORTANTESLI RE ET CONSE RV ER CE S INSTRUCTIONS INSTALLATEUR : Conservez ces consignes à l’intention de l’inspecteur électrique local. Laissez ces consignes avec l’appareil à l’intention du propriétaire. Montrez au propriétaire l’emplacement du disjoncteur ou du fusible du circuit. Identifiez sa position pour pouvoir le retrouver facilement. PROPRIÉTAIRE : Prière de conserver ces consignes pour pouvoir s’y référer ultérieurement. AVERTISSEMENT Si l’information de ce guide n’est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort. AVERTISSEMENT AVERTISSEMENT Couper l’alimentation du circuit électrique au boîtier à fusibles ou des disjoncteurs et le verrouiller avant de câbler cet appareil électroménager. Exigences : 120 V c.a., 60 Hz et 15 A. Après la coupure de l’alimentation électrique, laisser refroidir l’appareil électroménager avant de procéder aux réparations. AVERTISSEMENT
DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE
Couper l’alimentation électrique avant toute réparation pour réduire le risque de blessure. AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
SUIVANTES : ▯ Utilisez cet appareil seulement de manière conforme à l'usage prévu par le fabricant. Si vous avez des questions, contactez le fabricant. ▯ Avant le nettoyage ou l'entretien de l'appareil, mettez-le hors tension sur le tableau électrique et verrouillez les dispositifs de sectionnement afin d'empêcher toute remise sous tension accidentelle. S'il est impossible de verrouiller les dispositifs de sectionnement, fixez de manière sûre au tableau électrique un dispositif d'alerte bien visible , par exemple une étiquette. AVERTISSEMENT Ne réparez, remplacez, ni ne retirez aucune partie de l'appareil, excepté si les manuels recommandent de le faire. Une installation, un entretien ou une inspection incorrects peuvent occasionner des blessures ou des dommages matériels. Reportez-vous au présent manuel pour obtenir des indications. Toute autre intervention doit être effectuée par un technicien agréé. AVERTISSEMENT
AVERTISSEMENT Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Cet appareil doit être mis à la terre. En cas de court- circuit électrique, la mise à la terre réduira le risque de choc électrique en offrant au courant électrique un fil d'évacuation. Si les consignes du présent manuel ne sont pas suivies à la lettre, il y a un risque d’incendie ou d’électrocution pouvant entraîner des dommages matériels, des blessures ou la mort. - NE PAS conserver ou utiliser de l’essence ou d’autres liquides et vapeurs inflammables à proximité de cet appareil électroménager ou de tout autre appareil. - QUE FAIRE SI VOUS PERCEVEZ UNE ODEUR DE GAZ NE PAS essayer de mettre un appareil électroménager sous tension. NE PAS toucher d’interrupteur de courant électrique. NE PAS utiliser de téléphones dans l’édifice. Communiquer immédiatement avec le fournisseur de gaz depuis l’appareil téléphonique d’un voisin. Respecter les directives du fournisseur de gaz. S’il s’avère impossible de joindre le fournisseur de gaz, communiquer avec les pompiers. - Utiliser les services d’un technicien en réparation ou d’une agence de réparations autorisés, ou le fournisseur de gaz, pour procéder à l’installation et aux réparations. NE PAS enlever les raccords. NE PAS utiliser de rallonge. Tout manquement à ces directives peutentraîner la mort ou un incendie ou un choc électrique.9 CONSIGNES DE SÉCURITÉ IMPORTANTES
S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables. S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé. AVERTISSEMENT Pour diminuer le risque d’incendie ou de choc électrique, ne pas utiliser cette hotte avec des instruments de contrôle de la vitesse extérieurs. Codes et normes de sécurité Cet appareil est conforme aux plus récentes versions de l'une ou plus des normes suivantes : ▯ UL 507 - Ventilateurs électrique (Electric Fans)▯ CAN/CSA C22.2 No. 113 - Ventilateurs et soufflantes (Fans and Ventilators) Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques. Installation et entretien corrects ATTENTION Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement. ATTENTION Appareil conçu exclusivement pour la ventilation générale. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives. AVERTISSEMENT Pour réduire les risques de feu, utiliser uniquement des gaines en métal. Utilisez les services d’un installateur qualifié. Enlever le ruban adhésif et l’emballage avant d’utiliser l’appareil. Détruire l’emballage après avoir déballé l’appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditionnement. AVERTISSEMENT ATTENTION – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES : ▯ Les travaux d’installation et de raccordement électrique doivent être effectués par une personne qualifiée, conformément aux codes et standards de construction, y compris ceux concernant le feu. ▯ Assurez-vous que l'aération est suffisante pour permettre la combustion et l'évacuation des gaz par le conduit de cheminée d'un appareil à combustible afin de prévenir le refoulement d'air. Respectez les instructions du fabricant de l'appareil de chauffage et les normes de sécurité, comme celles publiées par la National Fire Protection Association (NFPA) et par la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que par les autorités locales. ▯ Lorsque vous faites une ouverture dans un mur ou un plafond, veillez à ne pas endommager les fils électriques ou les conduites qui y sont dissimulés. ▯ Les soufflantes canalisées doivent donner sur l'extérieur. AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'INCENDIE DE GRAISSE DE CUISINIÈRE:
Ne laissez jamais la surface de cuisson sans surveillance à des températures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s'enflammer.. Faites chauffer les huiles lentement à feu doux ou moyen.
Faites toujours fonctionner la hotte lorsque vous cuisinez à feu vif.
Nettoyez les ventilateurs régulièrement. Ne laissez pas la graisse s'accumuler sur le ventilateur ou sur le filtre.
Utilisez des casseroles de taille appropriée. Utilisez toujours des récipients adaptés à la taille de la surface de cuisson. Ne flambez jamais sous la hotte aspirante et ne travaillez jamais avec une flamme nue. Une hotte aspirante en marche aspire les flammes dans le filtre. Une hotte aspirante en marche aspire les flammes dans le filtre. Ne flambez jamais sous la hotte aspirante et ne travaillez jamais avec une flamme nue. Une hotte aspirante en marche aspire les flammes dans le filtre. Les dépôts de graisse sur les filtre risquent alors de s'enflammer! ▯ L’appareil est lourd et son déplacement et installation exigent au moins deux personnes ou encore un équipement approprié. ▯ Des surfaces cachées peuvent avoir des rebords tranchants. Faire attention en manipulant l’appareil électroménager. Tout manquement à cette consigne pourrait entraîner des dommages matériels ou des blessures.loading-circle-112 Avant de commencer Avant de commencer Pour certains modèles, il existe des caissons pour masquer les gaines et des caissons télescopiques facultatifs pouvant être utilisés pour combler l’espace entre la hotte et le plafond à l’installation d’une hotte murale. Pièces comprises ▯ Quincaillerie(1):▯ 5 x 45 mm vis d’installation du (4)▯ 5.4 x 75 mm vis d’installation du (4)▯ 4.2 x 8 mm vis d’installation du (11)▯ 10 x 60 mm Chevilles d’ancrage (4)▯ 8 x 40 mm Chevilles d’ancrage (4)▯ Adaptateur Torx 20▯ Supports de montage (2)▯ Gabarit de montage (1) Procédure d'installation Procédure d’installati on Installation du caisson télescopique IMPORTANT : Fixer d’abord solidement la hotte cheminée au mur après l’installation de l’équerre de fixation du caisson, mais avant d’installer le caisson télescopique de cheminée. Fixation des équerres de fixation du caisson télescopique
Retirez délicatement le film de protection du couvercle du conduit et du capot avant le début de l’installation. Utilisez une main pour maintenir le couvercle de conduit stable tandis que l’autre main enlève le film de protection.
Maintenez une hauteur minimum de 30 po (762 mm) entre la face inférieure de la hotte et la surface de cuisson lors de l’installation de la cheminée murale.
Localisez les deux montants à l’emplacement de fixation.
Marquez la ligne centrale verticale de la hotte de cuisinière. Assurez-vous que le la ligne traverse le sommet du plafond.
Localiser le gabarit de montage dans un angle de 90º contre la ligne centrale récemment faite. Modèle Caissons
Faire les trous en fonction del largeur de votre couverture de conduit.
Retirez le gabarit de montage et tournez-le 180°.Localisez le modèle contre la ligne centrale à faites les autres trous. Installez les ancrages muraux en fonction du matériau du mur (bois ou contreplaqué).
Fixez l’équerre de fixation du caisson à la partie supérieure du plafond à l’aide de quatre vis de 5 x 45 mm (bois) ou quatre vis de 5.4 x 75 mm. Assurez- vous que l’équerre de fixation soit de niveau.
Insérez le caisson au complet en l’inclinant et faites-le pivoter vers le mur.
Tirez délicatement la partie supérieure du caisson vers le haut. Vissez les côtés gauche et droite du caisson à l’équerre de fixation avec les vis de 4.2 x 8 mm.
À partir de l’intérieur de la hotte, vissez les vis de 4.2 x 8 mm fournies dans les trous des sections latérales et avant du bas du caisson. La quantité de vis fournies dépend de la taille de la hotte.
