MANUAL DE USUARIO DC30MTW THERMADOR

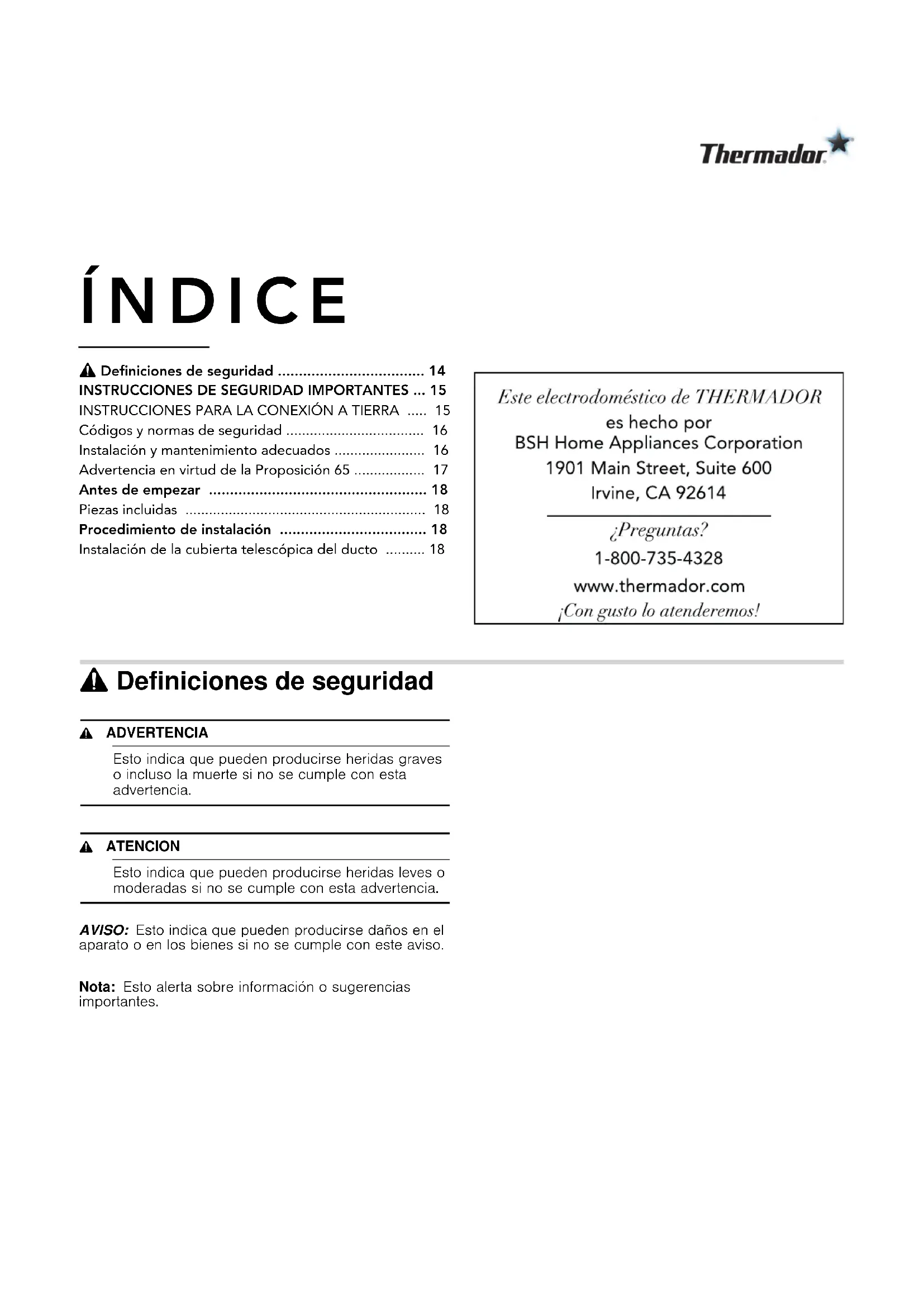

• VÍNDICE Índice Instrucciones de instalación 9 Definiciones de seguridad p. 14
• INSTRUCCIONES DE SEGURIDAD IMPORTANTES p. 15
• INSTRUCCIONES PARA LA CONEXIÓN A TIERRA p. 15
• Códigos y normas de seguridad p. 16
• Instalación y mantenimiento adecuados p. 16
• Advertencia en virtud de la Proposición 65 p. 17
• Antes de empezar p. 18
• Piezas incluidas p. 18
• Procedimiento de instalación p. 18
• Instalación de la cubierta telescópica del ducto p. 18

9 Definiciones de seguridad Defi niciones de seguridad 9 ADVERTENCIAEsto indica que pueden producirse heridas graves o incluso la muerte si no se cumple con esta advertencia.9 ATENCIONEsto indica que pueden producirse heridas leves o moderadas si no se cumple con esta advertencia.AVISO: Esto indica que pueden producirse daños en el aparato o en los bienes si no se cumple con este aviso.Nota: Esto alerta sobre información o sugerencias importantes.15

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

I NSTRUCCI ONES DE SEGURI DAD IMPORTANTESLEA Y CONSE RV E EST AS INSTRUCCIONES INSTALADOR: Conservar estas instrucciones para que las use el inspector de electricidad local. Dejar estas instrucciones con esta unidad para el propietario. Mostrar al propietario la ubicación del breaker del circuito o del fusible. Marcarla para recordar más fácilmente. PROPIETARIO: Conserve estas instrucciones para referencia futura. ADVERTENCIA Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales. ADVERTENCIA ADVERTENCIA Apagar el circuito de alimentación eléctrica en el panel de servicio y bloquear el panel antes de conectar los cables de este aparato. Requisito: 120 VAC, 60 Hz 15 A. Dejar que se enfríe el aparato después de apagar la alimentación eléctrica y antes de realizar el mantenimiento del aparato. ADVERTENCIA

DISPOSITIVO CON FUNCIONAMIENTO AUTOMÁTICO

Para reducir el riesgo de sufrir lesiones, desconectar de la fuente de alimentación antes de realizar el mantenimiento. ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A LAS PERSONAS, OBSERVE LAS SIGUIENTES RECOMENDACIONES: ▯ Utilice esta unidad sólo de la manera indicada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante. ▯ Antes de reparar o limpiar la unidad, desconecte el suministro eléctrico en el panel de servicio y bloquee el servicio desconectando las conexiones para evitar que se encienda accidentalmente. Cuando no pueda bloquearse la desconexión del servicio, coloque un aviso prominente de advertencia, como un letrero, en el panel de servicio. ADVERTENCIA No reparar, sustituir ni quitar ninguna pieza del electrodoméstico a menos que se recomiende de forma específica en los manuales.Una instalación, servicio o mantenimiento inadecuados pueden causar lesiones o daños materiales. Consultar este manual para recibir ayuda. Todos los demás servicios debe realizarlos un agente autorizado. ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

INSTRUCCIONES PARA LA CONEXIÓN A

TIERRA ADVERTENCIA La incorrecta conexión a tierra puede provocar un riesgo de descarga eléctrica. Este aparato debe estar conectado a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica proporcionando un cable de escape para la corriente eléctrica. Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que pueden causar daños materiales, lesiones personales o la muerte. - NO almacenar ni usar gasolina u otros vapores y líquidos inflamables en la proximidad de este aparato o cualquier otro. - QUÉ HACER SI SE DETECTA OLOR A GAS NO trate de encender ningún aparato. NO toque ningún interruptor eléctrico. NO utilice ningún teléfono en su edificio. Llame inmediatamente a su proveedor de gas desde un teléfono vecino. Siga las instrucciones del proveedor de gas. Si no puede contactar a su proveedor de gas, comuníquese con el departamento de bomberos. - La instalación y el mantenimiento deben ser realizados por un servicio técnico autorizado, una agencia de servicio técnico o por el proveedor de gas. NO retirar las conexiones. NO usar un cable de extensión. No seguir estas instrucciones puede producir la muerte o una descarga eléctrica.9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Asegúrese de que el electrodoméstico sea correctamente instalado y conectado a tierra por un técnico calificado. La instalación, las conexiones eléctricas y la conexión a tierra deben cumplir con todos los códigos correspondientes. Si el Código Nacional Eléctrico (o el Código Eléctrico Canadiense) así lo requiere, este electrodoméstico debe instalarse en un circuito derivado por separado. ADVERTENCIA Para reducir el riesgo de incendios o descarga eléctrica, no usar esta campana con cualquier dispositivo de mando de velocidad sólido externo. Códigos y normas de seguridad Este electrodoméstico cumple con la última versión de una o varias de las siguientes normas: ▯ UL 507 - Ventiladores eléctricos (Electric Fans)▯ CAN/CSA C22.2 No. 113 - Ventiladores (Fans and Ventilators) Es responsabilidad del propietario y del instalador determinar si se aplican otros requisitos o normas en instalaciones específicas. Instalación y mantenimiento adecuados ATENCION Nunca modifique ni altere la construcción del electrodoméstico. Por ejemplo, no retire las patas niveladoras, paneles, cubiertas para cables ni soportes/ tornillos antivuelco. ATENCION Solo para la ventilación general. No utilizar para la extracción de sustancias y vapores peligrosos o explosivos. ADVERTENCIA A fin de reducir el riesgo de incendio, utilizar únicamente conducciones de metal. Usar un instalador calificado. Retire toda la cinta y el embalaje antes de usar el electrodoméstico. Destruya el embalaje después de desembalar el electrodoméstico. Nunca deje que los niños jueguen con el material de embalaje. ADVERTENCIA

RECOMENDACIONES: ▯ El trabajo de instalación y el cableado eléctrico deben realizarse por personal calificado conforme a todos los códigos y estándares aplicables, incluyendo construcción contra incendios. ▯ Se requiere suficiente aire para la combustión y escape adecuado de gases por el conducto (chimenea) del equipo que quema combustible para evitar la contracorriente. Siga la directriz y las normas de seguridad del fabricante de equipos de calefacción, como las publicadas por La Asociación Nacional para la Protección contra Incendios (NFPA, por sus siglas en inglés) y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas en inglés) y las autoridades locales correspondientes. ▯ Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico u otras instalaciones ocultas. ▯ Los ventiladores entubados siempre deben ser ventilados hacia el exterior. ADVERTENCIA

Nunca deje las unidades de la superficie sin vigilancia en valores altos. Los derrames por hervor producen humos y salpicaduras grasosas que pueden prenderse fuego. Caliente los aceites despacio a temperaturas bajas o medianas.

Siempre encienda la campana al cocinar a una temperatura alta.

Limpie los ventiladores extractores con frecuencia. No se debe permitir la acumulación de la grasa en el ventilador ni en el filtro.

Use el tamaño de cacerola adecuado. Siempre use utensilios de cocina apropiados para el tamaño del elemento de la superficie. No flambee alimentos bajo la campana no decorativa ni trabaje con la llama abierta. Cuando está encendida, la campana extractora atrae las llamas hacia el filtro. ¡Siempre existe el riesgo de incendio debido a los depósitos en el filtro de grasa! ▯ La unidad es pesada y se requieren al menos dos personas o un equipo adecuado para trasladarla e instalarla. ▯ Las superficies ocultas podrían tener bordes afilados. Tener cuidado al manejar el electrodoméstico. No hacerlo puede causar daños materiales o lesiones personales.17

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIAPARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE INCENDIO OCASIONADO POR GRASA EN LA ESTUFA, SIGA ESTAS INDICACIONES:▯ SOFOQUE LAS LLAMAS con una tapa que ajustecorrectamente, una placa para galletas u otra bandejade metal; luego, apague la hornilla. ASEGÚRESE DEPREVENIR LAS QUEMADURAS. Si las llamas no seapagan de inmediato, EVACUE EL ÁREA Y LLAME ALDEPARTAMENTO DE BOMBEROS.▯ NUNCA LEVANTE UNA OLLA EN LLAMAS ya que sepuede quemar.▯ NO USE AGUA, ni toallas o repasadores húmedos, yaque puede ocasionar una violenta explosión por vapor.▯ Use un extinguidor SÓLO si:- Sabe que tiene un extinguidor Clase ABC y ya sabecómo usarlo.- El incendio es pequeño y se limita al área donde seoriginó.- Alguien llamó al departamento de bomberos.- Puede combatir el incendio de espaldas a unasalida. Advertencia en virtud de la Proposición 65: Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California: &iQFHU\GDxRUHSURGXFWLYRZZZ3:DUQLQJVFDJRY$'9(57(1&,$(19,578''(/$352326,&,Ð1'(/$'9(57(1&,$(67$'2'(&$/,)251,$18 Antes de empezar Antes de empezar En algunos modelos se pueden usar cubiertas del ducto opcionales y extensiones telescópicas para llenar el espacio entre la campana extractora y el techo en instalaciones en pared. Piezas incluidas ▯ Bolsa con tornillería (1):▯ 5 x 45 mm tornillos de instalación (4)▯ 5.4 x 75 mm tornillos de instalación (4)▯ 4.2 x 8 mm tornillos de instalación (11)▯ 10 x 60 mm taquetes (4)▯ 8 x 40 mm taquetes (4)▯ Adaptador Torx 20▯ Sujesores de cubre ducto duperior (2)▯ Plantilla de instalación (1) Procedimiento de instalación Procedimiento de instalación Instalación de la cubierta telescópica del ducto IMPORTANTE: Asegurar la chimenea de la campana extractora a la pared después de instalar la placa de fijación del montaje de la extensión, pero antes de instalar la extensión telescópica de la chimenea. Instalación de la cubierta telescópica de ductos

Retire con cuidado la película protectora de la cubierta del conducto y del ensamble de la campana antes del inicio de la instalación. Use una mano para mantener la cubierta del ducto estable mientras la otra mano retira la película protectora.

Asegurarse de que se mantiene la altura mínima de 30” (762 mm) desde la parte inferior de la campana hasta la superficie de cocción.

Situar dos refuerzos en el lugar de la instalación.

Marque la línea central vertical de la campana extractora. Asegúrese de que la línea atraviese hasta la parte superior del techo.

Ubique la plantilla de montaje en un ángulo de 90º contra la línea central recientemente hecha. Modelos de campana Cubre ductos

Haga los agujeros guía según el ancho de la cubierta del conducto.

Retire la plantilla de montaje y gírela 180°. Ubique la plantilla contra la línea central para hacer los otros agujeros piloto. Installe los taquetes dependiendo del material de su pared (madera o tablaroca).

Instale los soportes de cubreductos en la parte superior del techo usando 4 tornillos de 5 x 45 mm (madera) o 4 tornillos de 5.4 x 75 mm (tablaroca). Asegúrese de que ambos soportes estén nivelados horizontalmente.

Inserte la cubierta completa del conducto en un ángulo y gírelo hacia la pared.

Tire con cuidado de la parte superior de la extensión hacia arriba. Atornille los lados izquierdo y derecho de la extensión al soporte de montaje con los tornillos de

Desde el interior de la campana, atornille los tornillos de chapa de 4.2 x 8 mm suministrados a través de los orificios de cada lado y a lo largo de la parte delantera en la parte inferior de la extensión.
