MANUAL DE USUARIO DC3689W THERMADOR

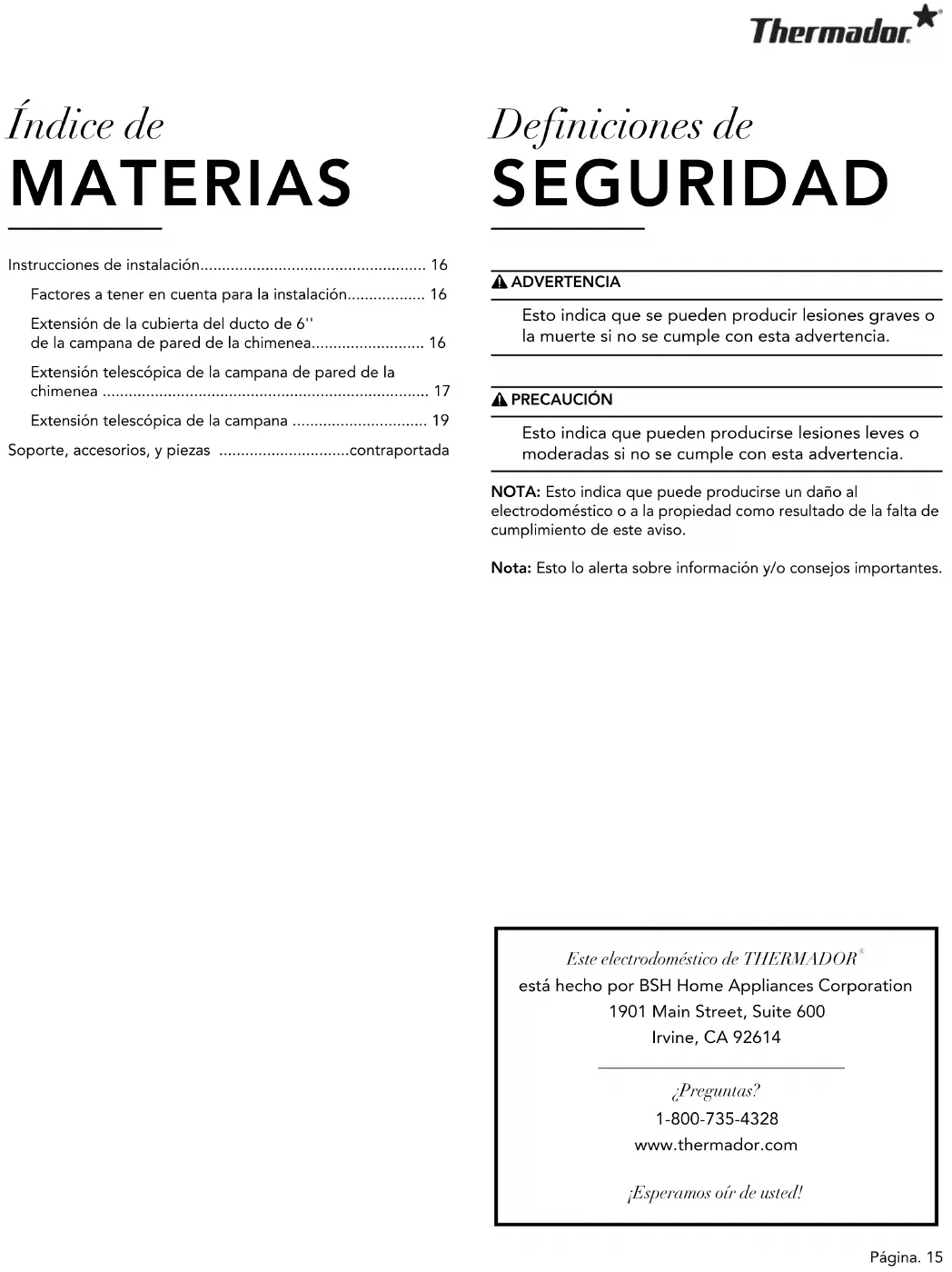

está hecho por BSH Home Appliances Corporation 1901 Main Street, Suite 600 Irvine, CA 92614 ¿Preguntas? 1-800-735-4328 www.thermador.com ¡Esperamos oír de usted! Índice de MATERIAS Instrucciones de instalación.................................................... 16 Factores a tener en cuenta para la instalación.................. 16 Extensión de la cubierta del ducto de 6'' de la campana de pared de la chimenea.......................... 16 Extensión telescópica de la campana de pared de la chimenea ........................................................................... 17 Extensión telescópica de la campana ............................... 19 Soporte, accesorios, y piezas ..............................contraportada Definiciones de SEGURIDAD 9 ADVERTENCIA Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia. 9 PRECAUCIÓN Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia. NOTA: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso. Nota: Esto lo alerta sobre información y/o consejos importantes.Página. 16 Instrucciones de instalación Antes de comenzar Antes de empezar, lea atentamente estas instrucciones. 9 PRECAUCIÓN Antes de realizar la instalación, desconectar la alimentación eléctrica en el panel de servicio. Bloquear el panel de servicio para impedir que se conecte accidentalmente la alimentación eléctrica. Advertencia en virtud de la Proposición 65: Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California: IMPORTANTE: Fije la campana a la pared antes de instalar el alargador de conducto. Vea la Instrucciones de instalación para la ventilación antes de instalar un alargador. Remoción de la película protectora

1. Retirar cuidadosamente la película protectora de la

cubierta del ducto y el ensamble de la campana antes de iniciar la instalación.

2. Utilizar una mano para mantener la cubierta del ducto

estable mientras la otra mano quita la película protectora. Extensión de la cubierta del ducto de 6" de la campana de pared de la chimenea Modelos de campana compatibles Los alargadores de conducto rellenan el espacio entre la campana y los techos de 8 o 9 pies (2,4 o 2,7 m). Fijación de la extensión de la cubierta del ducto de 6" de la campana de pared de la chimenea de la serie Thermador Professional

1. Al instalar la campana con conducto, debe haber un

espacio mínimo de 30 pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción. Para establecer la posición de la campana con un alargador de conducto, se debe calcular la altura del alargador de conducto (vea la Instrucciones de instalación para la ventilación).

2. Atornille los tornillos para chapa de 5/8 pulg. (16 mm)

proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador, desde el interior de la campana. (La cantidad de tornillos depende del tamaño de la campana.) ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA: : ADVERTENCIA Cáncer y daño reproductivo - www.P65Warnings.ca.gov Modelo 6'' alargador

HPCN48WS CHMHP486WPágina. 17 Extensión telescópica de la campana de pared de la chimenea Los alargadores telescópicos sirven para los techos de 10 pi (3 m). Modelos de campana compatibles Fijación de la extensión telescópica de la campana de pared de la chimenea de la serie Thermador Professional

1. Para evitar rayones, colocar papel sobre los bordes

del ducto inferior para chimenea para proteger la superficie.

2. Asegúrese de que haya un espacio mínimo de 30

pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción (vea la Instrucciones de instalación para la ventilación).

3. Localice dos travesaños en el lugar de instalación. En

el lugar donde se encuentran los travesaños, medir 1- 1/4'' (32 mm) hacia abajo desde el techo hasta la mitad de la placa de fijación.

4. Instale el soporte donde están colocados los

travesaños con los dos tornillos de 1/2 pulg. (13 mm) proporcionados. Asegúrese de que el nivel esté nivelado. Modelo Telescópicos alargador

5. Inserte la cubierta completa de conducto en ángulo y

gírelo hacia la pared.

6. Empuje cuidadosamente la parte superior del

alargador hacia arriba. Atornille los lados izquierdo y derecho del alargador al soporte de montaje con los tornillos para acero inoxidable proporcionados.

7. A partir del interior de la campana, atornille los

tornillos para chapa de 5/8 pulg. (16 mm) proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador. La cantidad de tornillos depende del tamaño de la campana.Página. 19 Extensión telescópica de la campana Los alargadores telescópicos sirven para los techos de 12 pi (3.6 m). Modelos de campana compatibles Fijación de la extensión telescópica de la campana de pared de la serie Thermador Professional

1. Para evitar rayones, colocar papel sobre los bordes

del ducto inferior para chimenea para proteger la superficie.

2. Asegúrese de que haya un espacio mínimo de 30

pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción (vea la Instrucciones de instalación para la ventilación). Modelo

8 - 9 pi. altura de instalación

10 - 12 pi. altura de instalación

3. Colocar dos largueros en el lugar de montaje. En las

ubicaciones de los largueros de la pared, medir 1-1/4'' (32 mm) hacia abajo desde el techo hasta la mitad de la placa de fijación.

4. En los extremos de la placa de fijación, seleccionar y

marcar dos agujeros de la fila superior. Perforar 2 agujeros de montaje de Ø 1/4'' (6.3 mm). Insertar dos anclas de pared (incluidas).

5. Montar la placa de fijación en las ubicaciones de los

largueros de la pared y ancla de la pared utilizando tornillos de 1/2'' (13 mm), (incluidos). Asegurarse de que la placa de fijación está nivelada.

6. Empuje cuidadosamente la parte superior del

alargador hacia arriba. Atornille los lados izquierdo y derecho del alargador al soporte de montaje con los tornillos para acero inoxidable proporcionados.

7. A partir del interior de la campana, atornille los

tornillos para chapa de 5/8 pulg. (16 mm) proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador. La cantidad de tornillos depende del tamaño de la campana. 1¼" (32)1¼" (32)1¼" (32) pulgadas (mm)1901 MAIN STREET, SUITE 600, IRVINE, CA 92614 // 800-735-4328 // WWW.THERMADOR.COM © 2019 BSH Home Appliances Corporation
