Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'aspiration	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Fonctionnement	Extraction ou recyclage (kit de recyclage non inclus)
Installation	Installation murale
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique A
Garantie	2 ans
Accessoires inclus	Visserie et manuel d'utilisation
Conseils de maintenance	Nettoyer régulièrement le filtre à graisse et les surfaces extérieures
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - DC3689W THERMADOR

Comment nettoyer le filtre de la hotte THERMADOR DC3689W ?

Pour nettoyer le filtre de la hotte, retirez-le délicatement et lavez-le à l'eau chaude savonneuse. Rincez et laissez sécher complètement avant de le remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout semble en ordre, essayez de réinitialiser l'appareil ou contactez le service client.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide des commandes situées sur le panneau de contrôle. Appuyez sur le bouton de puissance pour sélectionner le niveau souhaité.

Quel type de filtre dois-je utiliser pour la hotte THERMADOR DC3689W ?

Cette hotte utilise des filtres à charbon pour la filtration des odeurs et des filtres métalliques en aluminium pour la graisse. Assurez-vous d'utiliser des filtres compatibles avec le modèle DC3689W.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit excessif peut être dû à un filtre sale, à un moteur qui fonctionne mal ou à des objets bloquant la ventilation. Vérifiez et nettoyez les filtres, et assurez-vous qu'aucun objet n'obstrue la hotte.

La hotte émet une odeur désagréable, que faire ?

Une odeur désagréable peut être causée par un filtre à charbon usé ou un filtre à graisse saturé. Remplacez les filtres si nécessaire et nettoyez l'intérieur de la hotte.

Comment installer la hotte THERMADOR DC3689W ?

Pour l'installation, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les distances minimales requises par rapport à la plaque de cuisson et de bien fixer la hotte au mur.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si la lumière ne fonctionne toujours pas, il peut y avoir un problème électrique et il est conseillé de contacter un professionnel.

Quels sont les dimensions de la hotte THERMADOR DC3689W ?

Les dimensions de la hotte THERMADOR DC3689W sont de 90 cm de large, 50 cm de profondeur et 30 cm de hauteur.

MODE D'EMPLOI DC3689W THERMADOR

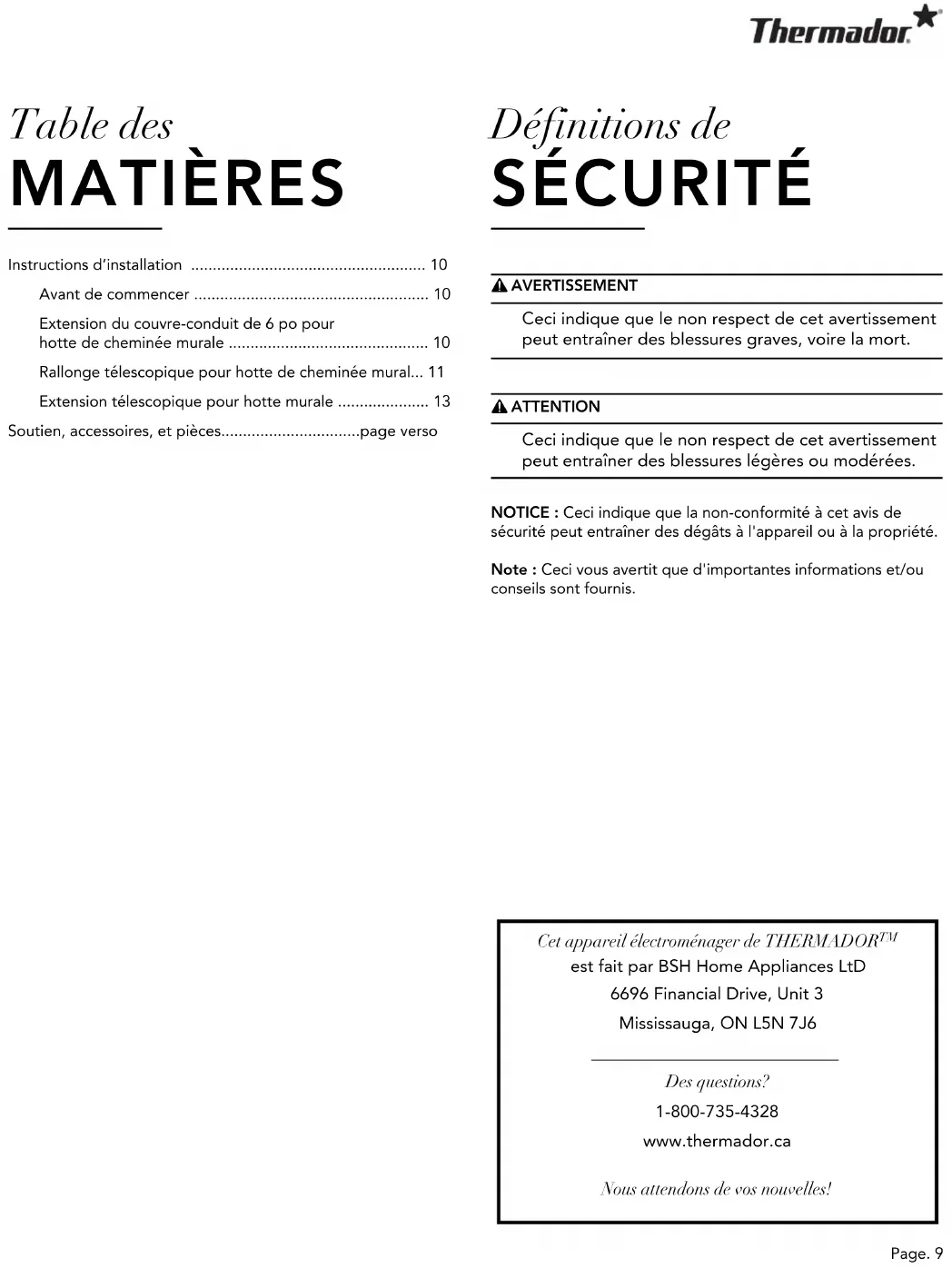

• est fait par BSH Home Appliances LtD 6696 Financial Drive, Unit 3 Mississauga, ON L5N 7J6 Des questions? 1-800-735-4328 www.thermador.ca Nous attendons de vos nouvelles! Table des MATIÈRES Instructions d’installation p. 10
• Avant de commencer p. 10
• Extension du couvre-conduit de 6 po pour hotte de cheminée murale p. 10
• Rallonge télescopique pour hotte de cheminée mural p. 11
• Extension télescopique pour hotte murale Soutien, accessoires, et pièces page verso Définitions de SÉCURITÉ 9 AVERTISSEMENT Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort. 9 ATTENTION Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées. NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété. Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.Page. 10 Instructions d’installation Avant de commencer Avant de commencer lisez et conservez ces instructions. 9 ATTENTION Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement. Avertissement issu de la proposition 65: Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l’emballage de votre produit pourrait porter l’étiquette suivante, comme requis par la Californie : IMPORTANTE : Fixez la hotte avec conduit au mur avant d’installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d’installer la rallonge. Enlevez le film protecteur p. 13

1. Retirez avec soin le film protecteur du couvercle du

conduit et de la hotte avant le début de l'installation.

2. Maintenez le couvercle du conduit stable d'une main

pendant que l'autre main enlève le film protecteur. Extension du couvre-conduit de 6 po pour hotte de cheminée murale Modèles de hotte compatibles Les rallonges de conduit remplissent l’espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 mètres). Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l’installation d’une hotte avec conduit, il doit y

avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour établir le lieu d’installation de la hotte avec une rallonge de conduit, vous devez calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).

2. À partir de l’intérieur de la hotte, vissez dans le bas de

la pièce de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous latéraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE

L’ÉTAT DE LA CALIFORNIE : : AVERTISSEMENT Cancér et dommages à la reproduction – www.P65Warnings.ca.gov. Modèle 6'' rallonge

HPCN48WS CHMHP486WPage. 11 Rallonge télescopique pour hotte de cheminée mural Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m). Fixation de la rallonge télescopique pour hotte de cheminée mural Thermador Professional

1. Pour éviter les éraflures, posez du papier sur les bords

du conduit d'évacuation inférieur pour protéger la surface.

2. Assurez-vous de conserver un espace minimal de

30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

3. Repérez deux montants près du lieu d’installation. Le

long des montants, mesurez 1-1/4'' (32 mm) du plafond au milieu du support.

4. Fixez le support aux montants du mur avec deux vis

de 1/2'' (13 mm) fournies. Assurez-vous que le support est de niveau. Modèle Rallonge coulissante

5. Insérez la pièce de recouvrement en angle puis faites-

la pivoter vers le mur.

6. Tirez doucement la partie supérieure de la rallonge

vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

7. À partir de l’intérieur, vissez à travers les trous latéraux

et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.Page. 13 Extension télescopique pour hotte murale Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m). Fixation de l'extension télescopique pour hotte murale Thermador Professional

1. Pour éviter les éraflures, posez du papier sur les bords

du conduit d'évacuation inférieur pour protéger la surface.

2. Assurez-vous de conserver un espace minimal de

30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation). Modèle

8 - 9 pi. hauteur d'installation

Modèle Rallonge coulissante ABC

10 - 12 pi. hauteur d'installation

3. Repérez deux goujons au point de montage. Aux

emplacements des montants du mur, mesurez 1-1/4'' (32 mm) du plafond au milieu du support.

4. Aux extrémités du support, sélectionnez et marquez

deux trous dans la rangée du haut. Percez 2 trous de montage de Ø 6,3 mm (1/4''). Insérez deux ancrages muraux (fournis).

5. Montez le support aux montants muraux et aux

emplacements des ancrages muraux à l'aide des vis 1/ 2'' (13 mm) (fournies). Assurez-vous que le support est nivelé..

6. Tirez doucement la partie supérieure de la rallonge

vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

7. À partir de l’intérieur, vissez à travers les trous latéraux

et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte. 1¼" (32)1¼" (32)1¼" (32) pounces (mm)Página. 15 Este electrodoméstico de THERMADOR
