| Type de produit | Haut-parleur passif à deux voies |
| Marque | Cerwin-Vega |
| Modèle | CVP1152X |
| Dimensions (H x L x P) | 71,4 cm x 46,2 cm x 40,7 cm |
| Poids | 30,2 kg (66.5 lbs) |
| Puissance nominale (RMS/ crête) | 500 W / 1000 W |
| Impédance | 8 ohms |
| Sensibilité (1W/1m) | 99 dB |
| Réponse en fréquence (-10 dB) | 50 Hz - 20 kHz |
| Réponse en fréquence (-3 dB) | 59 Hz - 18,5 kHz |
| Pression sonore maximale | 130 dB |
| Haut-parleur de graves | 15 pouces (38 cm), bobine de 3 pouces |
| Haut-parleur d'aigus | Compression Mylar, diaphragme 1,75 pouce |
| Pavillon | Rotatif, 60° x 40° |
| Connectique | Speakon 4 broches, Jack 1/4" (pleine gamme) |
| Modes de fonctionnement | Pleine gamme, Bi-amplification |
| Protection HF | Limiteur suppresseur rapide |
| Points de suspension | 12 points M10 |
| Grille | Aluminium moulé, amovible |
| Finition | Peinture polyuréthanne |
| Utilisation | Sonorisation professionnelle, moniteur au sol (pivoté) |
FOIRE AUX QUESTIONS - CVP1152X Cerwin-Vega
Questions des utilisateurs sur CVP1152X Cerwin-Vega
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice CVP1152X - Cerwin-Vega et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CVP1152X de la marque Cerwin-Vega.
MODE D'EMPLOI CVP1152X Cerwin-Vega
Table des matières
- Bienvenue au sein de la famille Cerwin-Vega! 28
- Aperçu – Caractéristiques des haut-parleurs Cerwin-Vega! CVP-2153 et CVP-1152...... 28
- Avant de commencer : Sécurité et entretien de vos haut-parleurs CVP 29
- Installation et utilisation des haut-parleurs CVP-2153 et CVP-1152 32
- Connecter des haut-parleurs et les relier en chaîne 35
- Circuit de protection à réaction rapide contre les fréquences hautes 36
- Pavillon rotatif.... 36
- Utilisation d'un CVP-1152 comme moniteur au sol 36
- Avertissement concernant les haut-parleurs suspendus.... 36
- Suspendre des haut-parleurs CVP 37
- Fiche technique... 38
- ENGLISH version (page 2)
- SPANISH version (page 14)
1. Bienvenue au SEIN de la famille CERWIN-VEGA!
Félicitations! Bienvenue au sein de la famille Cerwin-Vega! Vous venez de rejoindre un groupe grandissant de professionnels de l'audio qui se sont tournés vers Cerwin-Vega! afin d'avoir accès aux systèmes de reproduction audio les plus avancés actuellement disponibles. Tous les systèmes Cerwin-Vega! sont testés minutieusement pour garantir qu'ils atteignent ou dépassent nos spécifications de performance. Désirant offrir le meilleur service à la clientèle de tout le secteur de l'audio, Cerwin-Vega! vous garantit la qualité et la fiabilité de ses produits. Pour avoir un aperçu général des produits et des services offerts par Cerwin-Vega!, allez à www.cerwin-vega.com.
2. Aperçu – Caractéristiques des haut-parleurs CERWIN-VEGA! CVP-2153 et CVP-1152
C'est avec fierté que Cerwin-Vega! Professional vous présente ses systèmes de haut-parleurs passifs haute performance de la série CVP. Le CVP-1152 (système composé d'un haut-parleur de 15 pouces à deux voies) et le CVP-2153 (système composé de deux haut-parleurs de 15 pouces à trois voies) offrent d'excellentes performances, la légendaire reproduction des fréquences basses propre à Cerwin-Vega! et une qualité sono exceptionnelle. Conçus pour assurer une reproduction sonore fidèle avec des niveaux de pression acoustique très élevés, les haut-parleurs CVP offrent des performances à la hauteur de tous nos systèmes de haut-parleurs d'extrême grave, y compris nos modèles à pavillon plié et nos haut-parleurs actifs à projection directe.
- Nouveau haut-parleur de 15 pouces haute performance – Nous avons tout d'abord placé un nouveau haut-parleur de graves/moyennes de 15 pouces haute performance Cerwin-Vega! dans un châssis moulé avec une bobine acoustique de 3 pouces conçue pour produire des fréquences basses percutantes et des fréquences moyennes nettes et exactes, afin de garantir de très faibles distorsions avec un volume puissant.
- Haut-parleur à compression Mylar reproduisant le registre aigu avec douceur – Nous avons ensuite ajouté un haut-parleur à compression Mylar haute performance puisant ses capacités en profondeur, qui reproduit le son avec très peu de distorsion, particulièrement le registre aigu, tout en offrant une réponse transitoire très rapide. Tout cela permet d'avoir des fréquences hautes soyeuses ayant d'excellentes capacités de projection.
- Grille moulée robuste et attrayante, procurant un look propre de système Cerwin-Vega! professionnel – nous ne nous sommes pas satisfaits des caractéristiques de performance. Ces enceintes à gamme complète ont un look à la hauteur de leurs capacités, se caractérisant notamment par des grilles assorties en aluminium moulé. Le public saura sans doute que le son provient d'un système Cerwin-Vega! assorti, autant par l'excellence des performances que par le look caractéristique!
- Pavillon rotatif pour un contrôle précis des amplitudes – Le pavillon rotatif de 60 x 40 degrés procure un contrôle souple des amplitudes dans les applications installées (ou fonctionnalité de moniteur pour le CVP-1152).
- Utilisation du CVP-1152 à titre de moniteur – L'angle supplémentaire de 60 degrés de l'enceinte du CVP-1152 permet de le poser sur le côté et de l'utiliser comme moniteur de scène. Il suffit de faire pivoter le pavillon pour orienter le son. Vous pouvez même tourner la grille pour que le logo Cerwin-Vega! soit dans la bonne direction! C'est vraiment ce que l'on appelle le souci du détail!
Systèmes d'haut-parleurs cerwin-vega! cvp-2153 et cvp-1152
- Points mobiles – Nous désirons vraiment offrir une souplesse d'utilisation maximale et les haut-parleurs pleine gamme de la série CVP honorent cet engagement. Nous offrons douze points mobiles M10 intégrés convenant aux installations permanentes et aux applications de soutien sonore avec haut-parleurs suspendus.
- Fonctionnalité de bi-amplification – Utilisez les recouvrements précis dans les enceintes ou reproduisez séparément les fréquences hautes et basses avec un recouvrement actif et des amplificateurs distincts procurant un contrôle incroyable avec de très solides performances discrètes à volume élevé.
- Protection contre les fréquences hautes – Un nouveau limiteur suppresseur de fréquences hautes avec relais très rapide conçu par Cerwin-Vega! procure au système haute fréquence une protection de qualité supérieure.
Positionnement
Les fréquences hautes et moyennes supérieures constituent une partie cruciale du spectre audio. Elles jouent un rôle très important au niveau de la clarté et de la netteté du son. Bien que ces fréquences soient les plus faciles à situer, elles sont également les premières à souffrir des obstacles acoustiques. Sans jamais oublier les angles de projection des modèles utilisés, installez vos enceintes de telle sorte que les haut-parleurs de fréquences moyennes et hautes n'aient aucun obstacle et que les plus hautes fréquences atteignent tout le public (c'est-à-dire juste au-dessus des têtes). Vous aurez ainsi une dispersion optimale des fréquences hautes et donc un maximum de clarté et de netteté.
Éviter les retours de son
Placez toujours les haut-parleurs frontaux (enceintes tournées vers le public) devant les micros, c'est-à-dire plutôt à l'avant de la scène. Utilisez des moniteurs au sol professionnels fiables (p. ex. des CVP-1152), afin que les artistes sur scène puissent bien s'entendre. Dans la mesure du possible, placez les moniteurs pour qu'ils couvrent uniquement la scène derrière les micros.
Éviter les retours de son avec des tables tournantes (par ex. applications dj)
Les tables tournantes produisent souvent des retours de son graves : les fréquences basses sont captées par le bras de lecture et la cartouche, puis reproduites de nouveau par les haut-parleurs. Les causes les plus courantes de ces retours de son graves sont un positionnement des haut-parleurs trop près de la table tournante ou sur un plancher de bois ou sur des éléments de scène sensibles aux vibrations. Pour éviter ce problème, placez les haut-parleurs aussi loin que possible de la table tournante. Il est également préférable de les poser sur une surface solide, sans résonnance. Si vous utilisez des haut-parleurs CVP-1152, essayez de les mettre sur des supports. Vous minimiserez ainsi les contacts entre le plancher et les haut-parleurs, ce qui aidera à réduire les vibrations.
Protection de vos haut-parleurs
Outre les règles faisant appel au bon sens comme faire attention de ne pas pousser le son à des niveaux dépassant les capacités de vos amplificateurs de puissance, ainsi que la connaissance et le respect des lois physiques de votre système, il existe des méthodes fiables permettant de protéger vos haut-parleurs (et tout votre système) avec l'aide d'équipements supplémentaires. Ainsi, vous pouvez utiliser un filtre passe-haut pour éviter les excès de fréquences basses, puisque les grondements de fréquences basses et les fréquences extrêmement basses peuvent provoquer un déplacement du diaphragme du haut-parleur conduisant à des dommages permanents. Pour éviter ce problème, vous pouvez utiliser un égaliseur ou un filtre passe-haut coupures de graves pour éliminer les fréquences basses situées sous la courbe de réponse du haut-parleur. Le filtre passe-haut est généralement disponible sur plusieurs consoles et égaliseurs externes, ainsi que sur des processeurs de signaux externes et évidemment dans les systèmes de gestion de haut-parleurs. L'utilisation d'un filtre passe-haut dans le chemin du signal est particulièrement utile si vous utilisez des tables tournantes des lecteurs de CD comme source de signal. Les lecteurs de CD produisent souvent des fréquences extrêmement basses pouvant produire un déplacement excessif du diaphragme des haut-parleurs.
Vous pouvez aussi utiliser un limiteur de sortie. Insérez le limiteur entre la sortie de la console de mixage et l'amplificateur de puissance. Plusieurs types de processeurs de signaux externes et la plupart des systèmes de gestion des haut-parleurs possèdent des limiteurs pour ces situations. Lorsqu'ils sont correctement utilisés, ils peuvent éliminer les dépassements de signaux audio et supprimer efficacement les pointes dangereuses, lesquelles peuvent non seulement dégrader la qualité du son, mais aussi causer des dommages permanents à vos haut-parleurs et aux autres composants de votre système.
Choisir son amplificateur de puissance
Le choix d'un amplificateur de puissance approprié peut avoir des répercussions majeures sur les performances de vos haut-parleurs. L'amplificateur doit toujours pouvoir fournir au moins autant de puissance que ce que le système de haut-parleurs peut accepter. Afin d'assurer une reproduction précise des transitoires brefs et puissants, l'amplificateur devrait avoir deux fois plus de puissance que ce que les haut-parleurs peuvent accepter. Les niveaux de puissance d'entrée minimale recommandés pour les systèmes CVP-1152 et CVP-2 sont indiqués dans la fiche technique.
Choix des câbles
La qualité et les caractéristiques des câbles de haut-parleur utilisés affectent considérablement le rendement des haut-parleurs. Utilisez toujours des câbles de qualité supérieure, fabriqués avec des fils et des connecteurs de qualité professionnelle, installés correctement et avec beaucoup de soins. Le choix de câbles d'une grosseur appropriée est très important pour le bon fonctionnement de votre système. Un câble trop léger ou trop mince conduit à un gaspillage de la puissance de l'amplificateur, à cause de la résistance série du câble, et à une dégradation des performances en basse fréquence attribuable à la dégradation du facteur d'amortissement. La grosseur idéale dépend de deux facteurs : la longueur du câble et la valeur de la charge (ou impédance). Si vos câbles ont une longueur atteignant 15 mètres avec une charge de 8 ohms, nous recommandons d'utiliser du fil de calibre 14 (calibre 12 au moins si la charge est de 4 ohms). Si les câbles ont une longueur de 15 à 30 mètres, utilisez au moins des fils de calibre 12 avec une charge de 8 ohms ou de calibre 10 avec une charge de 4 ohms. Avec une longueur de 60 mètres, vous devez respectivement utiliser des fils de calibre 10 et 8, etc.
Utilisation de poteaux et trépieds, déplacement des haut-parleurs causés par des vibrations
Les haut-parleurs CVP Cerwin-Vega décrits dans ce manuel sont conçus pour des utilisations portables auxquelles ils sont empilés directement sur le sol, sur une scène, sur une plateforme stable et solide, sur trépied ou sur un poteau (les montages sur poteau et trépied s'appliquent uniquement aux CVP-1152). Les haut-parleurs CVP peuvent également être suspendus avec des boulons à œillets forgés de format standard M1. Veuillez alors consulter les instructions et les avertissements concernant les installations suspendues plus loin dans ce document.
Si vous placez des haut-parleurs sur des supports ou des poteaux, faites preuve de bon sens et respectez les capacités nominales des supports ou poteaux. Il ne faut jamais dépasser la capacité nominale d'un support ou d'un poteau. Il ne faut jamais placer un haut-parleur sur un poteau ou un trépied incliné car le haut-parleur pourrait alors tomber.
Les haut-parleurs actifs Cerwin-Vega! Professional peuvent générer une énergie considérable. Lorsqu'un haut-parleur est placé sur une surface glissante comme du bois ou du linoléum, il peut se déplacer avec les vibrations produites par la force de l'énergie acoustique. Des précautions doivent être prises pour que le haut-parleur ne puisse tomber de la scène ou de la plateforme sur laquelle il est placé.
Le haut-parleur cerwin-vega! cvp-1152 possède une douille de montage permettant de l'installer sur un trépied ou sur un poteau. si vous utilisez un support ou un poteau, il est important de prendre les précautions suivantes:
- Vérifiez, en lisant ses spécifications, que ce dispositif puisse supporter le poids du haut-parleur.
- Observez toutes les consignes de sécurité spécifiées par le fabricant du support.
- Assurez-vous toujours que le support est placé sur une surface plane, stable et horizontale, sans oubli d'allonger complètement les pieds du trépied. Placez le support afin que les pattes ne risquent pas de faire trébucher quelqu'un.
- Faites passer les câbles de sorte que les interprètes, l'équipe de production et le public ne risquent de s'y accrocher et de tirer le haut-parleur.
- Ne tentez pas d'installer plusieurs haut-parleurs sur un support conçu pour un seul haut-parleur.
- Soyez toujours très prudent lorsque le matériel est utilisé à l'extérieur et qu'il vente. Il est parfois nécessaire de placer du lest (p. ex. des sacs de sable) sur la base d'un support pour en améliorer la stabilité.
- Sauf si vous avez la certitude de pouvoir soutenir le poids du haut-parleur, demandez l'aide d'une personne pour le monter sur le poteau ou sur le trépied.
Humidité
L'humidité peut endommager le cône du haut-parleur ainsi que le dispositif d'ambiophonie et provoquer une corrosion des contacts électriques. Éviter d'exposer les haut-parleurs directement à l'humidité. Évitez aussi leur exposition prolongée ou intense aux rayons du soleil. Une exposition prolongée à des rayons ultraviolets intenses peut faire sécher prématurément la suspension intérieure du haut-parleur et dégrader les surfaces.
Mise sous tension
Pour éviter d'endommager votre haut-parleur et d'autres composants de votre système, lorsque vous allumez votre système, allumez toujours l'amplificateur de puissance en dernier! Vous éliminerez les fortes détonations qui gênent le public et peuvent endommager les haut-parleurs. Lorsque vous éteignez votre système, l'amplificateur de puissance doit toujours être éteint en premier pour la même raison.
Polarité
Si vous utilisez plusieurs systèmes de haut-parleurs, assurez-vous que la polarité (+/-) des connecteurs de haut-parleur concorde avec celle des connecteurs de l'amplificateur. Si les polarités ne concordent pas, les sons produits par le haut-parleur se nuiront mutuellement et il vous sera impossible d'avoir un champ sonore biéquilibré.
Dommages à l'ouïe et risques d'une exposition prolongée à des pressions sonores excessives
Les haut-parleurs CVP peuvent facilement générer des niveaux de pression sonore capables de causer des lésions permanentes à l'ouïe des interprètes, des membres de l'équipe de production et du public. Des précautions appropriées doivent être prises pour éviter une exposition prolongée de l'ouïe à des pressions sonores dépassant 85 dB.
Configurations des entrées / modes pleine gamme et bi-amplification
Les haut-parleurs CVP sont équipés d'un connecteur Speakon 4 broches et de deux entrées de prise téléphonique de 1/4 po. Les haut-parleurs offrent un mode PLEINE GAMME lorsqu'un amplificateur alimente tout le haut-parleur et un mode BI AMP (Speakon uniquement) lorsqu'un amplificateur alimente le haut-parle à compression et un deuxième amplificateur alimente le ou les haut-parleurs de graves.
Les connecteurs Speakon 4 broches sont configurés comme suit :
- Mode PLEINE GAMME: 1+ positif / 1- négatif. (2+ et 2- ne sont pas utilisés.)
- Mode BI AMP: 1+ FB positif / 1- FB négatif, 2+ FH positif / 2- FH négatif.
Les prises téléphoniques d'un quart de pouce sont configurées comme suit:
- Mode PLEINE GAMME seulement: Pointe positive / manchon négatif.

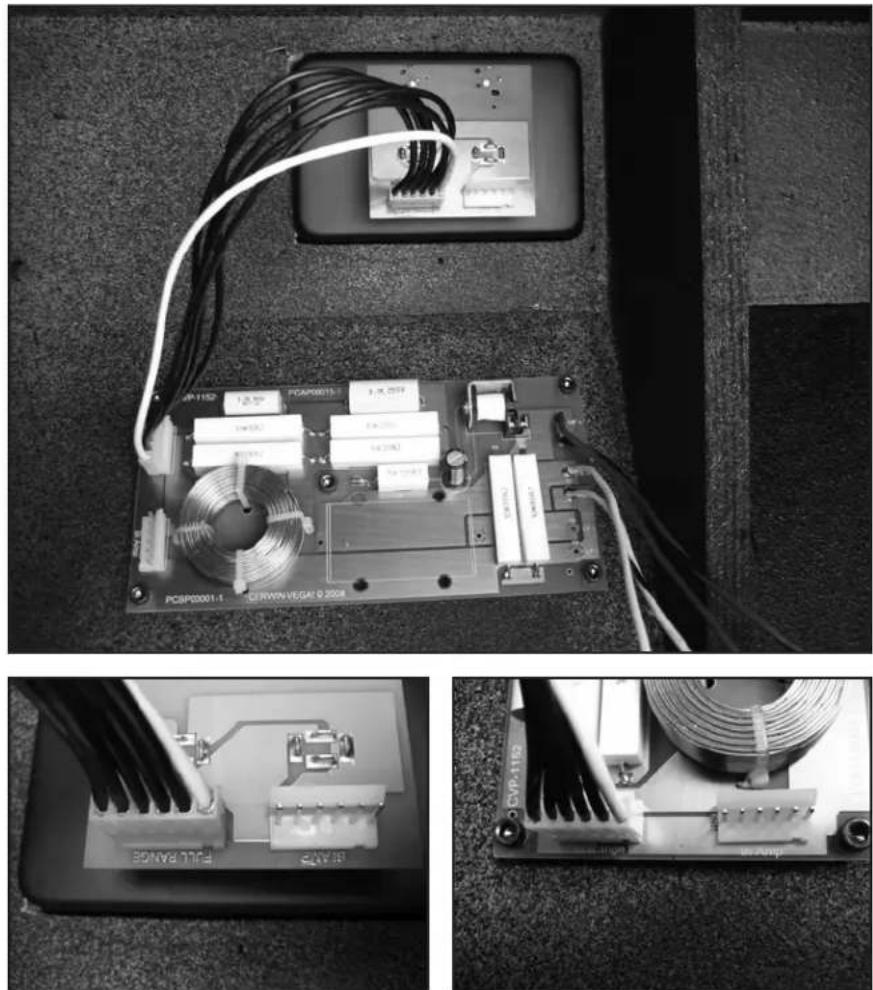

Pour mettre le système en mode Bi Amp, exécutez les opérations suivantes:
- Retirez la grille (douze vis) et le haut-parleur de graves (huit vis). REMARQUE: Polarité des connexions du haut-parleur de grave.
- Retirez le faisceau de câblage de la position « FULL RANGE » et placez-le sur « BI AMP » au niveau de la plaque de circuits d'entrée et de la plaque de circuits de recouvrement (Figure 1, Full Range)
- Assurez-vous que le connecteur est correctement enfoncé.
- Reconnectez le haut-parleur de graves et serrez les huit vis.
- Réinstallez la grille et les douze vis.

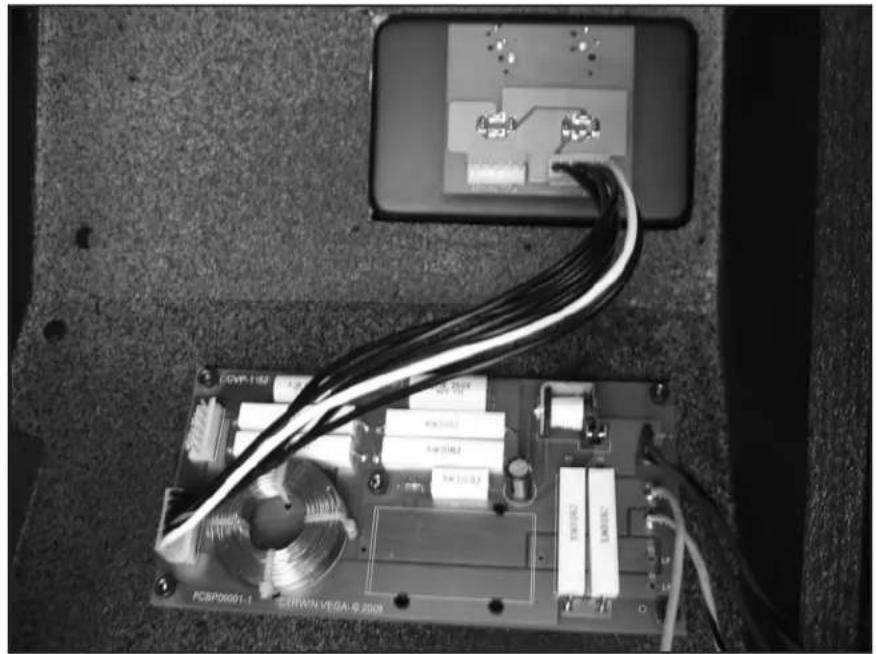

Pour mettre le système en mode pleine gamme, reportez-vous aux étapes 1-5 ci-dessus, mais retirez le fil de câblage de la position « BI AMP » et placez-le sur « FULL RANGE » au niveau de la plaque de circuits d'entrée et de la plaque de circuits de recouvrement (Figure 2, Bi Amp Mode).

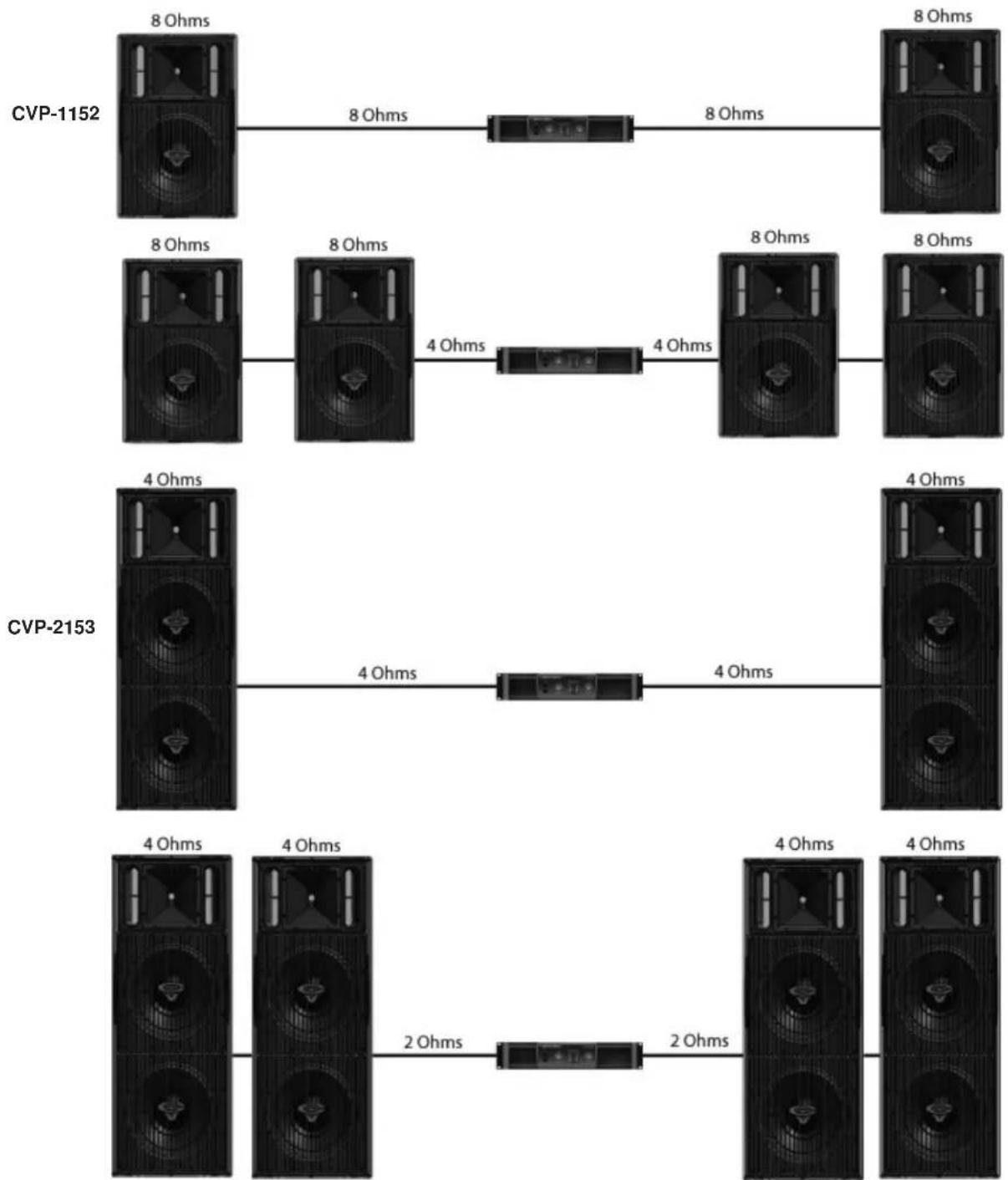

Les entrées des connecteurs sont mises en parallèle avec les connecteurs « directs » autant en mode pleine gamme qu'en mode bi-amplification, de sorte que l'un ou l'autre des connecteurs puisse fonctionner. L'autre connecteur peut ainsi être utilisé pour envoyer le signal à un autre haut-parleur. Si vous reliez en chaîne haut-parleurs, consultez les diagrammes suivantes pour connaître les valeurs d'impédance (exprimées en ohm) (Figure 3)
Figure 3
6. Circuit de protection à réaction RAPIDE CONTRE les fréquences HAUTES
Vos haut-parleurs CVP sont équipés d'un limiteur suppresseur ultra-rapide qui mesure la tension d'entrée et atténue les niveaux de tension dangereux qui atteindraient autrement vos haut-parleurs d'aigus.
7. Pavillon rotatif
Le pavillon haute fréquence des haut-parleurs CVP est installé avec un angle de 60 degrés avec l'horizontale et de 40 degrés avec la verticale. Le pavillon peut être tourné pour obtenir une inclinaison verticale de 40 degrés et une inclinaison horizontale de 60 degrés et ainsi bénéficier d'un autre type de propagation des fréquences hautes, ce qui est très utile dans certaines situations d'installation, ainsi que si un CVP-1152 est utilisé comme moniteur au sol.
Il suffit d'enlever les vis, puis de tourner le pavillon sur 45 degrés et de replacer les vis en faisant attention de ne pas serrer trop fort.
8. Utilisation d'un CVP-1152 COMME moniteur au SOL
Le CVP-1152 peut être utilisé à titre de moniteur au sol. En général, il faut une couverture accrue des fréquences hautes de gauche à droite sur la scène. Suivez les instructions de rotation du pavillon figurant plus haut dans le document. N'oubliez pas que vous pouvez même tourner la grille pour orienter correctement le logo Cerwin-Vega! C'est vraiment ce que l'on appelle le souci du détail!
Pour tourner la grille, retirez-en d'abord les vis. Sortez la grille et tournez-la sur 90 degrés. Replacez-la, faisant attention de ne pas trop serrer.
9. Avertissement concernant les haut-parleurs suspendus
Les haut-parleurs CVP doivent être suspendus avec des boulons à œillet forgés M10.
Utilisez uniquement des boulons à œillet ayant une certification professionnelle pour les exigences de charge appropriées.
L'installation de haut-parleurs suspendus n'est pas un travail pour amateurs! Des blessures graves, voire mortelles, peuvent survenir si les haut-parleurs ne sont pas suspendus correctement. Lisez attentivement ces instructions et observez-les à la lettre!
Toute installation de haut-parleurs suspendus doit être conforme aux instructions fournies par Cerwin-Vega! être faite sous la supervision d'un spécialiste ayant toutes les qualifications professionnelles nécessaires. Utilisez uniquement des fixations, des dispositifs d'attache, des supports et des accessoires recommandés par Cerwin-Vega! ou d'autres produits spécialement conçus pour suspendre des haut-parleurs. Confiez toutes les réparations à des techniciens qualifiés. Une réparation est nécessaire dès qu'un appareil est endommagé d'une façon quelconque.
AVERTISSEMENT! Avant de placer, installer, amarrer ou suspendre un haut-parleur, inspectez toutes les fixations, les accessoires de suspension, les armoires, les transducteurs, les supports et tous les équipements associés. Tout composant manquant, rouillé, déformé ou ne respectant pas les capacités de charge peut considérablement réduire la solidité de l'installation. Tout problème de ce type risque de gravement réduire la sécurité de l'installation et doit immédiatement être corrigé. Utilisez uniquement des accessoires de fixation capables de soutenir l'équipement installé et de supporter de courtes surcharges occasionnelles. Il ne faut jamais dépasser la capacité nominale des accessoires de fixation. Si vous avez des doutes ou des questions concernant une installation, n'hésitez pas à consulter un technicien qualifié. Cerwin-Vega! ne peut aucunement être responsable de quelque dommage ou obligation découlant d'un système de montage ou de fixation non installé ou mal entretenu.
10. Suspendre des haut-parleurs CVP
Enlevez les vis de supports mobiles sur les points mobiles où vous désirez installer des boulons à œillet. Vissez les boulons à œillet M10 en faisant attention de ne pas endommager les filets au point d'insertion des supports mobiles. N'enlevez pas les vis de supports mobiles aux endroits où vous n'installerez pas de boulon à œillet. Assurez-vous qu'un boulon à œillet ou une vis de support mobile est installé dans tous les emplacements de vis de support mobile.
Réduction de capacité
Si vous utilisez les points de montage en angle, vous réduisez la limite de charge utile (LCU) de chaque point de montage. La capacité nominale de chaque point monté en angle doit être réduite selon la formule suivante
- LCU = cosinus (angle) x 500
- Où : angle = degrés par rapport à la verticale 500 = LCU pour chaque point de montage CVP à la verticale
Systèmes d'haut-parleurs cerwin-vega! CVP-2153 et CVP-1152
Fiche technique
| Cerwin-Vega!CVP | CVP-1152CVP-2153 | |
| Plage de fréquence -10 dB | 50 Hz - 20 kHz | 37 Hz - 20 kHz |
| Réponse en fréquence -3 dB | 59 Hz - 18.5 kHz | 48 Hz - 18.5 kHz |
| Sensibilité @ 1w / 1 Meter | 99 dB | 101 dB |
| Capacité de puissance RMS / PK | 500 / 1000 w | 1000 / 2000 w |
| Puissanced'amplificateur recommandée | 750 w - 1000 w 1500 w - | 2000 w |
| Puissancesonoremaximale130 dB 134 dB | ||
| Projection sonore | 60 x 40 rotatif | 60 x 40 rotatif |
| TaillediaphragmeFH | 1.75" | 1.75" |
| Poids | 66.5 lbs | 112.5 lbs |
| Pointsmobiles | Oui | Oui |
| Utilisation Bi Amp | Oui | Oui |
| Pavillonrotatif | Oui | Oui |
| Protection FH | Limiteur suppresseur rapide | |
| Haut-parleurdegraves | Céramique3po VC | |
| Construction | Bois dur multicouche | |
| Finition | Peinture polyuréthanne | |
| Cerwin-Vega!CVP | CVP-1152 | CVP-2153 |
| Puissanced'amplificateur recomandéeenmodeBi Amp | LF - 750wto 1000 wHF - 100w-150 w | LF/MF - 1500wto 2000 wHF - 100w-150 w |
| Paramètresderecouvrement Bi Amp | CVP-1152LPF/HPF | CVP-2153LPF/HPF |
| Gain | 0 / -12.5 dB | 0 / -10 dB |
| Type | Linkwitz-Riley | Linkwitz-Riley |
| Pente | -12 dB Oct / -12 dB Oct | -12 dB Oct / -12 dB Oct |
| Fréq. | 2 kHz / 2 kHz | 2 kHz / 2 kHz |
| Impédance | 8 Ohms | 4 Ohms |
| Dimensions(HxLaxP) | 28,1 pox18,2 pox16 po71,4 cm x 46,2 cm x 40,7 cm | 45 pox18,2 pox19 po114,3 cmx46.2 cmx48,3 cm |
Dimensions du haut-parleur CVP-1152 (H x L x P) (Figure 4) Figure 4
Dimensions du haut-parleur CVP-2153 (H x L x P) (Figure 5) Figure 5
Phone: 1-800-4GIBSON (1-800-444-2766)
