CVP1152X - Vocero Cerwin-Vega - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz pasivo de dos vías
Marca	Cerwin-Vega
Modelo	CVP1152X
Dimensiones (Al x An x Pr)	71,4 cm x 46,2 cm x 40,7 cm
Peso	30,2 kg (66.5 lbs)
Potencia nominal (RMS/ pico)	500 W / 1000 W
Impedancia	8 ohmios
Sensibilidad (1W/1m)	99 dB
Respuesta en frecuencia (-10 dB)	50 Hz - 20 kHz
Respuesta en frecuencia (-3 dB)	59 Hz - 18,5 kHz
Presión sonora máxima	130 dB
Altavoz de graves	15 pulgadas (38 cm), bobina de 3 pulgadas
Altavoz de agudos	Compresión Mylar, diafragma de 1,75 pulgada
Bocina	Rotativa, 60° x 40°
Conectividad	Speakon de 4 pines, Jack 1/4" (rango completo)
Modos de operación	Rango completo, Bi-amplificación
Protección HF	Limitador supresor rápido
Puntos de suspensión	12 puntos M10
Rejilla	Aluminio moldeado, desmontable
Acabado	Pintura de poliuretano
Uso	Sonorización profesional, monitor de suelo (girado)

Preguntas frecuentes - CVP1152X Cerwin-Vega

¿Cómo girar la bocina del CVP1152X?

Retire los tornillos de la bocina, gírela 45 grados y vuelva a atornillar con cuidado. Esto permite modificar la dispersión horizontal/vertical según la instalación.

¿Cómo configurar el modo bi-amplificación?

Retire la rejilla y el altavoz de graves, mueva el haz de cableado de la posición 'FULL RANGE' a 'BI AMP' en las placas de circuito. Vuelva a conectar el altavoz y la rejilla. Utilice el conector Speakon con los pines 1+/- para los graves y 2+/- para los agudos.

¿Puedo usar el CVP1152X como monitor de escenario?

Sí, coloque el altavoz de lado (ángulo de 60 grados) y gire la bocina para orientar el sonido. También puede girar la rejilla para que el logotipo quede derecho.

¿Qué amplificador recomienda para este altavoz?

Para uso en rango completo, elija un amplificador capaz de entregar 750 a 1000 W RMS a 8 ohmios. En bi-amplificación, use 750-1000 W para graves y 100-150 W para agudos.

¿Cómo conectar varios CVP1152X en cadena?

Use los conectores paralelos (Speakon o Jack) para enlazar los altavoces. La impedancia total disminuye; por ejemplo, dos altavoces en paralelo dan 4 ohmios. Asegúrese de que el amplificador soporte la carga.

¿Qué precauciones tomar para suspender el altavoz?

Use solo pernos de ojo M10 forjados certificados. No exceda la capacidad de carga indicada (500 lbs por punto en vertical). Llame a un profesional calificado para la instalación.

¿Cómo evitar la realimentación (larsen) con este altavoz?

Coloque los altavoces frente a los micrófonos, use monitores de escenario (como un CVP1152X como monitor) y aleje los altavoces de los tocadiscos para evitar realimentación de graves.

¿Cuál es el procedimiento de encendido recomendado?

Encienda siempre el amplificador de potencia al último para evitar detonaciones. Al apagar, apague el amplificador primero.

¿Cómo mantener el altavoz CVP1152X?

Evite la humedad y la exposición prolongada al sol. Limpie la rejilla con un paño suave. Verifique regularmente las conexiones y los tornillos. Almacene en un lugar seco.

¿Qué hacer en caso de daño al altavoz de agudos?

Verifique el limitador supresor integrado. Si el altavoz de agudos está dañado, contacte a un técnico calificado para el reemplazo. No use el altavoz sin protección HF.

MANUAL DE USUARIO CVP1152X Cerwin-Vega

Cerwin-Vega! Sistemas de altavoces CVP-2153 y CVP-1152

Contenido

1. Bienvenido a la familia de Cerwin-Vega! 15
2. Resumen - Características de Cerwin-Vega! CVP-2153 y CVP-1152 15
3. Antes de empezar: Seguridad y cuidado de sus altavoces CVP 16
4. Instalación y uso del CVP-2153 y el CVP-1152 19
5. Conexión y encadenamiento de altavoces 22
6. Circuito de protección de reacción rápida para altas frecuencias 23
7. Bocina rotativa 23
8. Uso del CVP-1152 como monitor de piso 23
9. Advertencia sobre la suspensión de altavoces 23
10. Suspensión de la serie CVP 24
11. Especificaciones 24

- ENGLISH version (page 2)

- FRENCH version (page 27)

1. BIENVENIDO A LA FAMILIA DE CERWIN-VEGA!

¡Felicitaciones! Bienvenido a la familia de Cerwin-Vega! Usted se ha unido a un grupo creciente de profesionales del audio que han adoptado Cerwin-Vega! para obtener los sistemas de reproducción de audi avanzados que se encuentran disponibles. Todos los sistemas Cerwin-Vega! se prueban rigurosamente para asegurar que cumplan o excedan nuestras especificaciones de funcionamiento. Con el respaldo del mejor servicio de toda la industria, Cerwin-Vega! está dedicado a la calidad y la confiabilidad. Para ver un panor completo de los productos y servicios de Cerwin-Vega!, visite www.cerwin-vega.com.

2. RESUMEN - CARACTERÍSTICAS DE CERWIN-VEGA! CVP-2153 Y CVP-1152

Presentamos los sistemas de altavoces pasivos de alto rendimiento de la Serie CVP de Cerwin-Vega! Professional. El CVP-1152 (sistema simple de dos vías de 15") y el CVP-2153 (sistema doble de tres vías ofrecen un rendimiento extremadamente alto, la legendaria reproducción de bajas frecuencias de Cerwin-Vega y una excelente calidad de sonido. Diseñada para ofrecer una reproducción exacta de sonido a niveles de muy altos, la serie CVP "top box" tiene un rendimiento que se compara con todos nuestros sistemas de subwoofers, incluidas nuestras bocinas dobladas y nuestros subwoofers pasivos y activos de excitación dire

• Nuevo driver de alto rendimiento de 15" – Empezamos por un driver de bajas y medianas frecuencias Cerwin-Vega! de 15" en una armazón moldeada, usando una bobina de voz de 3" diseñada para brindar graves potentes y una gama media clara y exacta para ofrecer un rendimiento de altos decibeles y baja distorsión.
• Driver de compresión de Mylar para ofrecer un sonido armonioso en altas frecuencias Integramos un driver de Mylar de alta compresión que ofrece un bajo nivel de distorsión con una respuesta armoniosa de altas frecuencias y una respuesta transitoria de ataque rápido. Con esto se obtiene una gama dealtas frecuencias sedosa con una impresionante capacidad de largo alcance.
• Rejilla moldeada, resistente y atractiva, que dota al sistema Cerwin-Vega! de una apariencia – Y no nos detuvimos sólo en el rendimiento. Estos gabinetes de gama completa también tienen un aspecto excepcional, con parrillas de aluminio moldeado de alta resistencia. ¡No quedará duda de que la audiencia disfrutará de un sistema Cerwin-Vega! completo, desde la apariencia hasta el rendimiento!
• Bocina rotativa para un control preciso de patrones – La bocina rotativa de 60 x 40 grados ofrece un control flexible de patrones para aplicar a instalaciones (o funcionalidad de monitor, para el CVP-1152
• Uso del CVP-1152 como monitor – El ángulo adicional de 60 grados del gabinete del CVP-1152 ofrece la posibilidad de colocarlo de lado para usarlo como monitor de escenario. Gire la bocina para lograr una mejor cobertura — ¡puede incluso girar la parrilla para que el logotipo de Cerwin-Vega! es correctamente orientado! ¡Qué le parece!
• Puntos de suspensión – Nos tomamos la flexibilidad en serio, y la serie de altavoces de gama completa CVP refleja ese compromiso. Se suministran doce puntos de suspensión M10 integrados para instalaciones permanentes o aplicaciones de refuerzo de sonido que requieren suspensión elevada.

Cerwin-Vega! Sistemas de altavoces CVP-2153 y CVP-1152

• Funcionalidad de biamplificación – Use el crossover preciso en el gabinete interno o excite las señales de alta y de baja frecuencia por separado, con un crossover activo y amplificadores dedicados para disponer de un control extraordinario y un funcionamiento discreto de gran solidez a alto nivel de dec
• Protección del driver de alta frecuencia – Un nuevo limitador de supresión con circuito de relé de acción rápida para altas frecuencias, diseñado por Cerwin-Vega!, ofrece una protección de alta calidad para el sistema de alta frecuencia.

3. ANTES DE EMPEZAR: SEGURIDAD Y CUIDADO DE SUS ALTAVOCES CVP

Posicionamiento

Las frecuencias altas y medias son una parte crucial del espectro de sonido, y tienen mucho que ver cor forma en que percibimos la claridad y la inteligibilidad. Si bien estas frecuencias son las más fácilmente ubicables, también son las primeras que se bloquean acústicamente. Tomando en cuenta los ángulos de cobertura de los modelos utilizados, instale los altavoces de modo que los excitadores de frecuencias med altas no tengan obstrucciones y que las altas frecuencias puedan llegar a toda la audiencia (por ejemplo, ligeramente por encima de las cabezas de la audiencia). Esto asegurará la dispersión óptima del contenido alta frecuencia y por lo tanto una mejora de la inteligibilidad y la claridad del habla.

Cómo evitar la realimentación o "feedback"

Coloque siempre los altavoces frontales (los que están de cara a la audiencia) delante de los micrófonos, hacia el borde delantero del escenario. Utilice cuñas profesionales para el piso (por ejemplo, CVP-1152) u sistemas de monitoreo confiables, con el fin de asegurar que los artistas que están en el escenario pueda a sí mismos. Siempre que sea posible, coloque los altavoces de monitoreo de modo que apunten solamer la parte trasera de los micrófonos.

Cómo evitar la realimentación al usar bandejas tocadiscos (por ejemplo, aplicaciones de DJ)

Los tocadiscos suelen producir feedback de baja frecuencia: las bajas frecuencias se retroalimentan al braz pickup y al cartucho y son reproducidas de nuevo por los altavoces. Algunas causas comunes del feedback baja frecuencia: los altavoces están colocados demasiado cerca del tocadiscos, o sobre pisos de madera o elementos escénicos propensos a vibrar. Para evitar esto, coloque los altavoces lo más lejos posible de la bandeja tocadiscos. También puede ser útil colocarlos sobre una base sólida y no resonante. Si está usar altavoces modelo CVP-1152, pruebe a montarlas sobre bases. Esto minimizará el contacto directo entre el y los altavoces, con el fin de reducir las vibraciones.

Proteja sus altavoces

Además de cumplir con reglas de sentido común como las precauciones al fijar los niveles, con el fin de sobrecargar los amplificadores, y entender y respetar las limitaciones físicas de su sistema, hay un par de métodos confiables para proteger sus altavoces (y todo el sistema de audio) utilizando equipos adicionales: El uso de un filtro de paso alto para evitar frecuencias excesivamente bajas, ya que el ruido de baja frecuos las frecuencias extremadamente bajas, pueden causar un desplazamiento excesivo del diafragma del alta y causar daños El uso de un ecualizador o un filtro de corte bajo/paso alto para eliminar las bajas frecuos por debajo de la curva de respuesta del altavoz, puede prevenir eficazmente este problema. La mayoría de consolas y ecualizadores externos, así como muchos otros procesadores de señal externos, y por supuesto sistemas de manejo de altavoces, proporcionan un filtro de paso alto.

El uso de un filtro de paso alto en la trayectoria de la señal se recomienda especialmente cuando se us bandejas tocadiscos y/o equipos de CD como fuentes de la señal. Los reproductores de CD generan a m frecuencias extremadamente bajas, lo cual puede causar un desplazamiento excesivo del diafragma. El uso un limitador para limitar el nivel de salida, insertando el limitador entre la salida de la consola de mezcla amplificador de potencia. Muchos tipos de procesadores externos de señales y la mayor parte de los siste de manejo de altavoces incluyen limitadores para esta aplicación. Si se usan correctamente, pueden elimin sobrecarga de las señales de audio y suprimir eficazmente los picos de señal peligrosos, lo que no solam puede degradar la calidad del sonido sino también causar daños irreversibles a los altavoces y a otros componentes del sistema.

Selección del amplificador de potencia

La selección del amplificador de potencia correcto tiene una influencia fundamental sobre el funcionamiento los altavoces. El amplificador debe siempre suministrar por lo menos la potencia que el sistema de altavocas capaz de manejar. Para asegurar la reproducción precisa de transitorios breves de alta potencia, el amplification debe proporcionar más o menos el doble de potencia que los amplificadores puedan manejar. Las potencia mínimas de entrada recomendadas para los sistemas CVP-1152 y CVP-2153 se muestran en la Tabla de Especificaciones.

Selección de cables

La calidad y las características de los cables de altavoz utilizados afectan también el funcionamiento de lc altavoces. Utilice siempre cables de alta calidad fabricados con alambre de calidad profesional, y conectore adaptados correcta y cuidadosamente al sistema. La selección del calibre apropiado de alambre es particularmente importante para el funcionamiento del sistema. Un cable demasiado ligero o de bajo calibre ocasionará pérdidas de potencia del amplificador, debido a la resistencia en serie del cable, y ocasionará también una pérdida de bajas frecuencias debido a la degradación del factor de amortiguación. El calibre se determina a base de dos factores: la longitud del cable y la carga o impedancia. Para las extensiones cables de hasta 50 pies (15 m) con una carga de 8 ohmios, recomendamos usar un alambre de calibre mínimo; el mínimo para una carga de 4 ohmios es el calibre 12. Para extensiones de 50 a 100 pies (15 utilice por lo menos un alambre de calibre 12 para cargas de 8 ohmios y calibre 10 para 4 ohmios. A 2 (60 m), utilice cables de calibre 10 y 8, respectivamente, y así sucesivamente.

Uso de postes, monturas en trípodes y movimiento debido a las vibraciones

Los altavoces Cerwin-Vega! CVP a los que se refiere este manual están diseñados para aplicaciones porta en las cuales los altavoces se apilan directamente sobre el piso, escenario, una base sólida estable, o se montan en un trípode o un poste. (El montaje en poste o trípode solamente se aplica al CVP-1152). La puede también suspenderse usando anillos forjados M10 estándar en la industria. Consulte las advertencias e instrucciones de suspensión que aparecen más adelante en este documento.

¡ESTOS ALTAVOCES SON PESADOS!

Use el sentido común y cumpla con las especificaciones del fabricante cuando coloque los altavoces sobre bases o postes. Nunca exceda el límite de seguridad nominal de un poste o base para altavoz. Nunca c un altavoz en un poste o trípode que está inclinado, ya que el altavoz puede caerse.

Los altavoces Cerwin-Vega! Professional pueden generar un nivel considerable de energía. Si se coloca so una superficie resbaladiza, por ejemplo un piso de madera pulida o de linóleo, el altavoz puede moverse a la energía acústica que genera. Se deben tomar precauciones para asegurar que el altavoz no se caiga escenario o plataforma donde se encuentra colocado.

El modelo de altavoz Cerwin-Vega! CVP-1152 incluye un accesorio que facilita el montaje sobre bases de trípode o en postes. Cuando utilice bases o postes, tome las siguientes precauciones:

• Lea la especificación de la base para asegurarse de que esté diseñada para soportar el peso del alt
• Tome todas las precauciones de seguridad indicadas por el fabricante de la base.
• Verifique siempre que la base esté colocada sobre una superficie plana, horizontal y estable, y extien totalmente las bases de los trípodes. Coloque la base de modo que las patas no causen tropiezos.
• Encamine los cables de modo que los artistas, la cuadrilla de producción y la audiencia no tropiece mismos y arrastre y haga caer el altavoz.
• No coloque más de un altavoz sobre una base diseñada para soportar un solo altavoz.
• Sea siempre cuidadoso al aire libre, cuando haya viento. Puede ser necesario colocar pesos
  adicionales (por ejemplo, bolsas de arena) al pie de la base para mejorar la estabilidad de la misma
• A menos que tenga confianza de poder levantar el peso del altavoz, pídale a otra persona que le ay subirlo a la base de trípode o poste.

Humedad

La humedad puede dañar el cono y el borde del altavoz y del surround y causar la corrosión de los con eléctricos. Evite exponer directamente los altavoces a la humedad. Mantenga los altavoces apartados de la solar extendida o directa intensa. La suspensión del excitador o driver se resecará prematuramente, y las superficies acabadas pueden degradarse a través de la exposición a largo plazo a la luz ultravioleta intensa

Encendido

Para evitar dañar su altavoz y otras partes de su sistema, siempre encienda en último lugar el amplificado potencia. Esto evitará ruidos fuertes y dañinos que molestarán a su audiencia y dañarán sus altavoces. Cu apague el sistema, siempre deberá apagar primero el amplificador, a fin de evitar los mismos problemas.

Polaridad

Cuando use dos o más sistemas de altavoces, haga corresponder la polaridad (+/-) de los conectores del sistema de altavoces con la del amplificador. Si las polaridades no coinciden, los sonidos generados por el altavoz se interferirán mutuamente, con lo cual será imposible conseguir un campo de sonido bien equilibra

Daños auditivos y exposición prolongada a una SPL excesiva

Los altavoces de la Serie CVP pueden generar fácilmente niveles de presión de sonido (SPL) suficientes, causar daños irreversibles al oído de los artistas, la cuadrilla de producción y los miembros de la audienc necesario tomar las debidas precauciones para evitar la exposición prolongada a presiones de sonido superiores a 85 dB.

4. INSTALACIÓN Y USO DEL CVP-2153 Y EL CVP-1152

Configuraciones de entrada / Modos de gama completa y biamplificado

Los modelos de la Serie CVP están equipados con un conector Speakon de 4 patillas y dos entradas de conector telefónico de 1/4". Los altavoces ofrecen un modo de GAMA COMPLETA (FULL RANGE) en el que señal de un amplificador alimenta al altavoz completo, o un modo de biamplificación (BI AMP) en el que I de un amplificador alimenta el driver de compresión de altas frecuencias y un segundo amplificador alimenta drivers de bajas frecuencias.

Los conectores Speakon de 4 patillas están configurados como sigue:

• Modo de gama completa (FULL RANGE): 1+ positivo / 1- negativo. (2+ y 2- no se usan.)
• Modo BI AMP: 1+ LF positivo / 1- negativo, 2+ HF positivo / 2- HF negativo.

Los conectores telefónicos de un cuarto de pulgada se configuran como sigue:

Modo de gama completa (FULL RANGE), únicamente: Punta positiva / Camisa negativa.

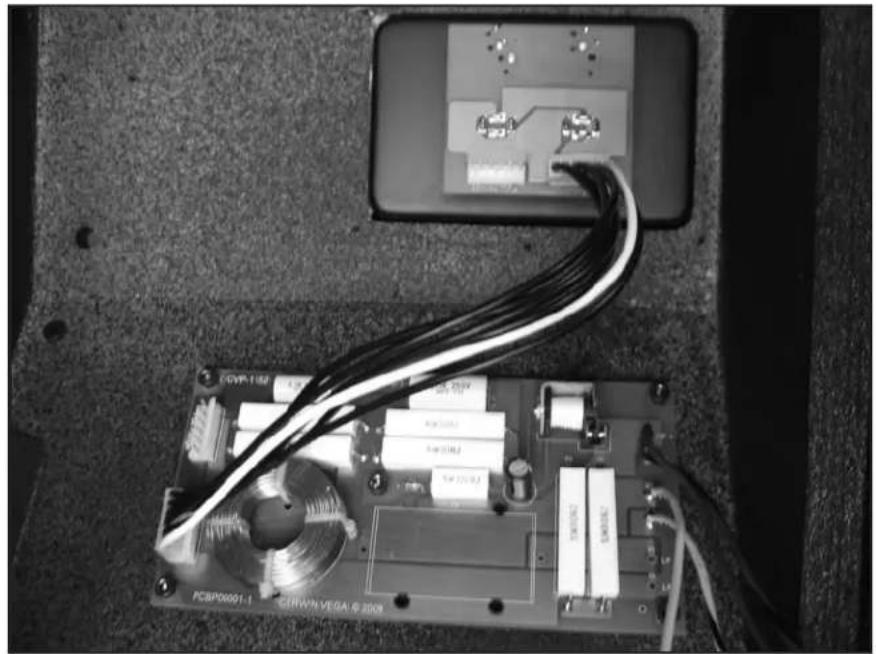

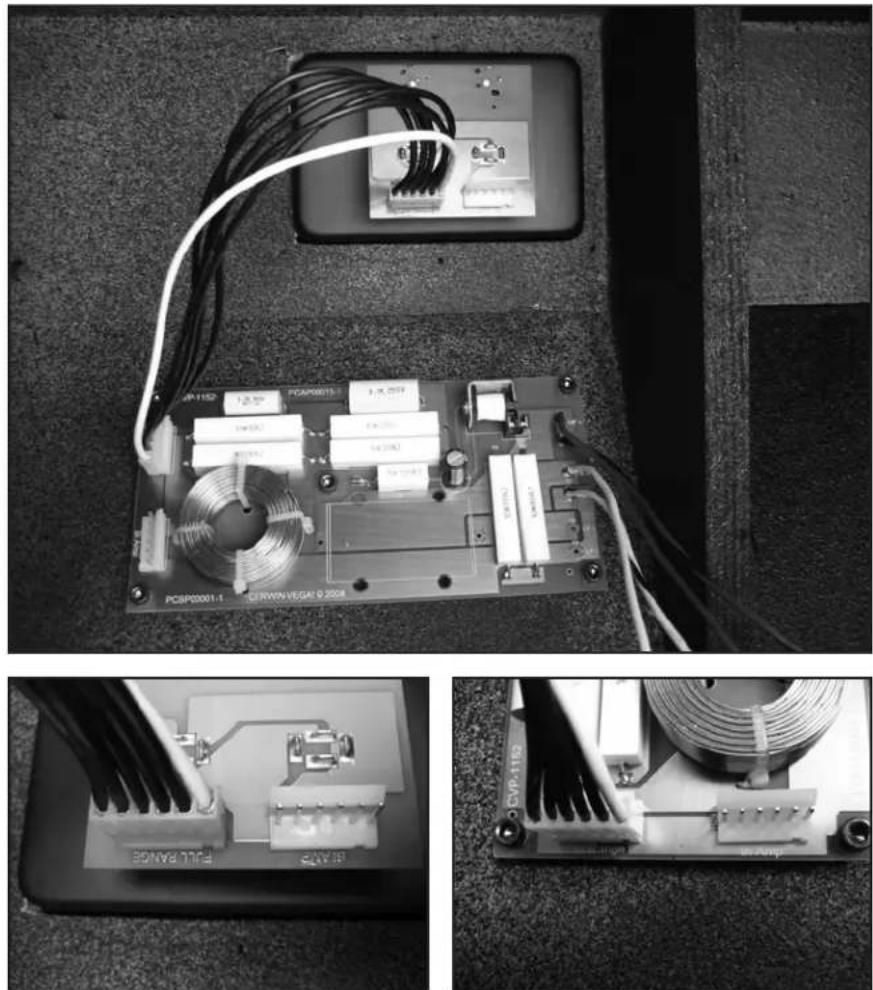

Para cambiar el sistema al modo Bi Amp, siga estas instrucciones:

1. Retire la rejilla (doce tornillos) y el woofer (ocho tornillos) NOTA: Polaridad de conexión del woofer.
2. Mueva el arnés de cables de "FULL RANGE" a "BI AMP" en la tarjeta de circuitos de entrada y er tarjeta de circuitos de crossover. (Figura 1, Full Range Mode)
3. Verifique que el conector esté bien colocado.
4. Reconecte el woofer y apriete los ocho tornillos.
5. Reinstale la rejilla con los doce tornillos.

Para cambiar de nuevo el sistema al modo "FULL RANGE" (vea los pasos 1 a 5 anteriores), pero mueva arnés de cables de "BI AMP" a "FULL RANGE" en la tarjeta de circuitos de entrada y en la tarjeta de c de crossover. (Figura 2, Bi Amp Mode)

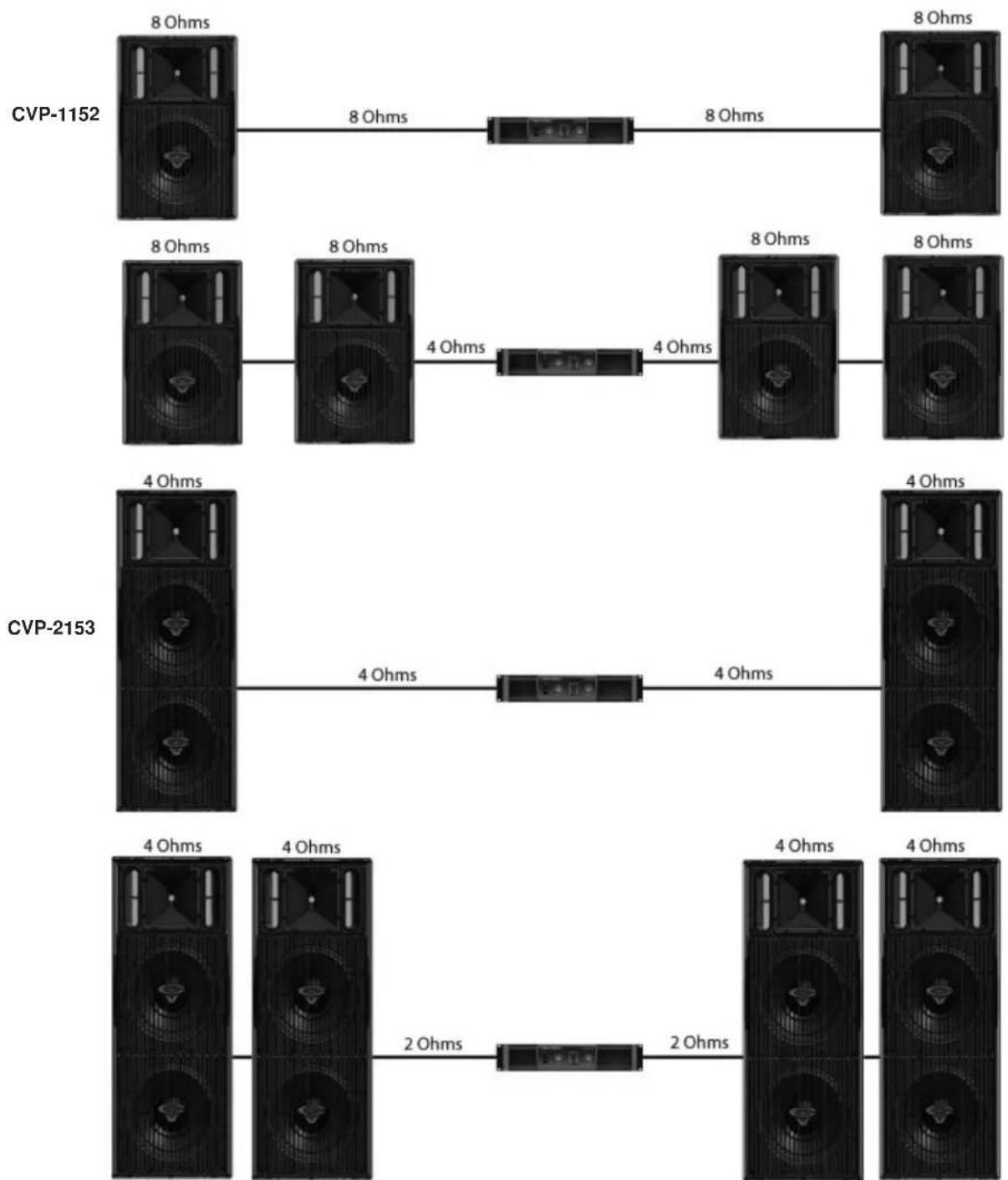

5. CONEXIÓN Y ENCADENAMIENTO DE ALTAVOCES

Las entradas de los conectores se conectan en paralelo a los conectores de pasaje "through" en los modo Range y Bi Amp, de modo que cualquiera de los dos conectores funcionará. El otro conector puede usars entonces para enviar la señal a otro altavoz. Consulte los siguientes diagramas para ver los valores corred de impedancia (en ohmios) cuando se encadenan altavoces. (Figura 3)

Figura 3

6. CIRCUITO DE PROTECCIÓN DE REACCIÓN RÁPIDA PARA ALTAS FRECUENCIAS

Sus altavoces CVP ofrecen un limitador de supresión de acción rápida que detecta el voltaje de entrada y reduce los niveles de voltaje potencialmente dañinos que de otro modo llegarían a los drivers de alta frecuencia.

7. BOCINA ROTATIVA

La bocina de alta frecuencia de la serie CVP se instala con orientación horizontal a 60 grados y con orienta vertical a 40 grados. La bocina puede girarse para obtener 40 grados verticalmente 60 grados horizontalmente lo que ofrece un patrón alternativo de dispersión de altas frecuencias que resulta útil en ciertas situaciones instalación o cuando se usa el CVP-1152 como monitor de piso.

Retire los tornillos, gire la bocina 45 grados y coloque los tornillos, cuidando de no aplicar demasiada pre de torsión.

8. USO DEL CVP-1152 COMO MONITOR DE PISO

El CVP-1152 se puede usar como monitor de piso. Típicamente, le contiene tener más cobertura de alta frecuencia de izquierda a derecha a lo largo del escenario o lugar de actuación. Siga las instrucciones da antes en este documento para girar la bocina. Tenga en cuenta que puede girar la rejilla para orientar correctamente el logotipo de Cerwin-Vega! ¡Qué le parece!

Para girar la rejilla, retire primero los tornillos de la rejilla. Tire hacia afuera de la rejilla y hágala girar 90 grados. Coloque de nuevo los tornillos, teniendo cuidado al aplicar la presión de torsión.

9. ADVERTENCIA SOBRE LA SUSPENSIÓN DE ALTAVOCES

La Serie CVP utiliza anillos forjados M10.

Use solamente anillos certificados profesionalmente para soportar 10 veces la carga.

¡Suspender altavoces es un asunto serio! Si no se suspenden correctamente los sistemas de altavoces, pu ocurrir lesiones o muertes. ¡Lea y cumpla estas instrucciones cuidadosamente!

La suspensión de altavoces debe hacerse de conformidad con las instrucciones de Cerwin-Vega! y bajo la supervisión de un ingeniero de sonidos/instalación profesional o ingeniero estructural. Usar solamente unione montajes, accesorios o abrazaderas especificadas por Cerwin-Vega! o solamente productos especificados para la suspensión elevada. Todas las tareas de servicio deberán ser realizadas por personal de servicio califica. Cuando el aparato ha sufrido cualquier tipo de daño, se requerirá el servicio.

ADVERTENCIA: Antes de colocar, instalar, preparar o suspender cualquier altavoz, inspeccione todos los accesorios, la suspensión, los gabinetes, transductores, abrazaderas y equipos relacionados para detectar cualquier daño. Cualquier componente que falte, que esté deformado o no sea adecuado a la carga podría reducir significativamente la resistencia de la suspensión, colocación o conjunto. Dichos problemas reducen notablemente la seguridad de la suspensión y deben corregirse de inmediato. Use únicamente accesorios que soporten las condiciones de carga de la suspensión y las sobrecargas inesperadas a corto plazo. Nunca exceda los valores nominales de los accesorios o de los equipos. Consulte a un ingeniero profesional licenciado cuando tenga dudas o preguntas referentes a la instalación física de equipos. Cerwin-Vega! no se responsabiliza de daños o responsabilidad civil por sistemas de montaje y/o preparación indebidamente instalados o mantenidos.

10. SUSPENSIÓN DE LA SERIE CVP

Retire los tornillos de las abrazaderas de suspensión de los puntos donde desea instalar anillos M10. Ator los anillos M10 teniendo cuidado de no pasar de rosca el punto de inserción de la abrazadera de suspen. No retire los tornillos de abrazaderas de suspensión de los lugares donde no instalará anillos de suspensión – asegúrese de que haya un tornillo con anillo o un tornillo de abrazadera en todos los punto inserción de tornillos de abrazaderas de suspensión.

Modificación de cargas nominales

Si se usan los puntos de montaje en ángulo, el valor WLL (límite de carga de trabajo) cambiará para cada de montaje. Para cada punto montado en ángulo debe modificarse el límite de carga según la siguiente for

• WLL = coseno (ángulo) x 500
• Donde: ángulo = grados respecto a la vertical

500 = WLL para cada punto de montaje de CVP colgado verticalmente

11. ESPECIFICACIONES

Cerwin-Vega! Sistemas de Altavoces	CVP-1152 CVP-2153
Gama de frecuencias -10 dB	50 Hz - 20 kHz	37 Hz - 20 kHz
Respuestas de frecuencia -3 dB	59 Hz - 18.5 kHz	48 Hz - 18.5 kHz
Sensibilidad @ 1w / 1 Meter	99 dB	101 dB
Capacidad de potencia RMS / PK	500 / 1000 w	1000 / 2000 w
Potencia de amplificador recomendada	750 w - 1000 w	1500 w - 2000 w
SPL máxima	130 dB	134 dB
Patrón de cobertura	60 x 40 rotativo	60 x 40 rotativo
Tamaño de diafragma de alta frecuencia	1.75"	1.75"
Peso	66.5 lbs	112.5 lbs
Puntos de suspensión	Sí	Sí
Uso de biamplificación	Sí	Sí
Bocina rotativa	Sí	Sí
Protección de alta frecuencia	Limitador de supresión rápido
Woofer	VC cerámico de 3"
Construcción	Madera dura multilaminada
Acabado	Pintura de poliuretano

Cerwin-Vega!SistemasdealtavocesCVP-2153yCVP-1152

Cerwin-Vega!SistemasdeAltavoces	CVP-1152CVP-2153
Potenciadeamplificación recomendadaenmodoBiAmp	LF - 750wto 1000 wHF - 100w-150 w	LF/MF - 1500wto 2000 wHF - 100w-150 w
AjustesdecrossoverparaBiAmp	CVP-1152LPF / HPFCVP-2	153LPF/HPF
Ganancia	0 / -12.5 dB	0 / -10 dB
TipoLinkwitz-Riley Linkwitz-Riley
Pendiente	-12 dB Oct / -12 dB Oct	-12 dB Oct / -12 dB Oct
Frec.	2 kHz / 2 kHz	2 kHz / 2 kHz
Impedancia8 Ohms 4 Ohms
Dimensiones(AlturaxAnchuraxProfundidad)	28.1" x 18.2" x 16"71.4 cmx46.2 cmx40.7 cm	45" x 18.2" x 19"114.3 cm x 46.2 cm x 48.3 cm

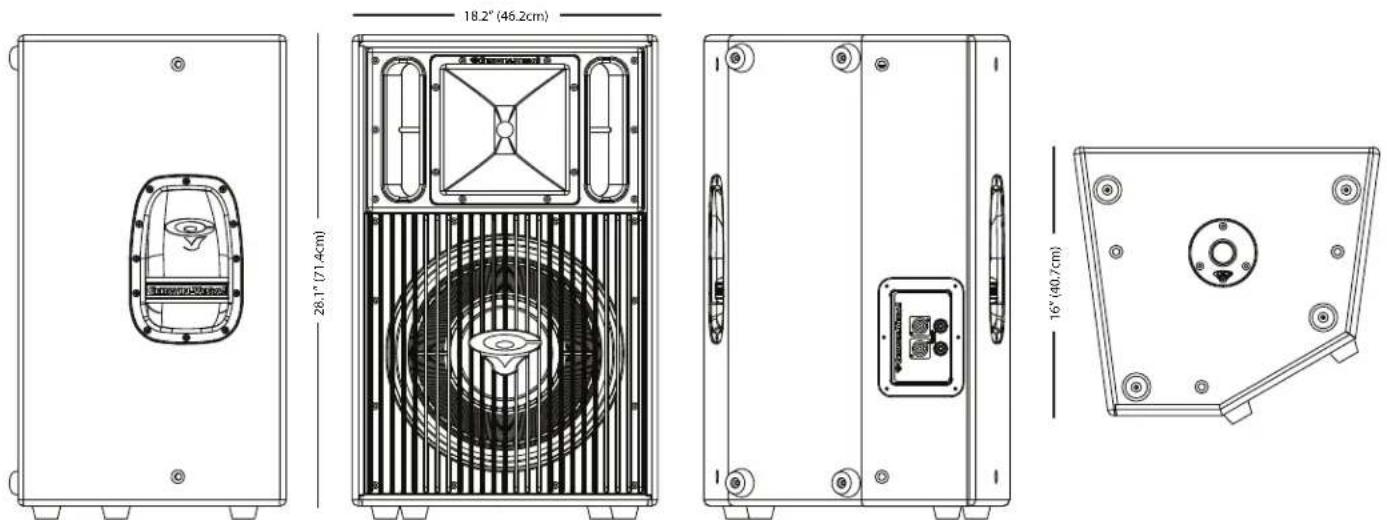

CVP-1152 Dimensiones (Altura x Anchura x Profundidad)
(Figura 4)

Figura 4

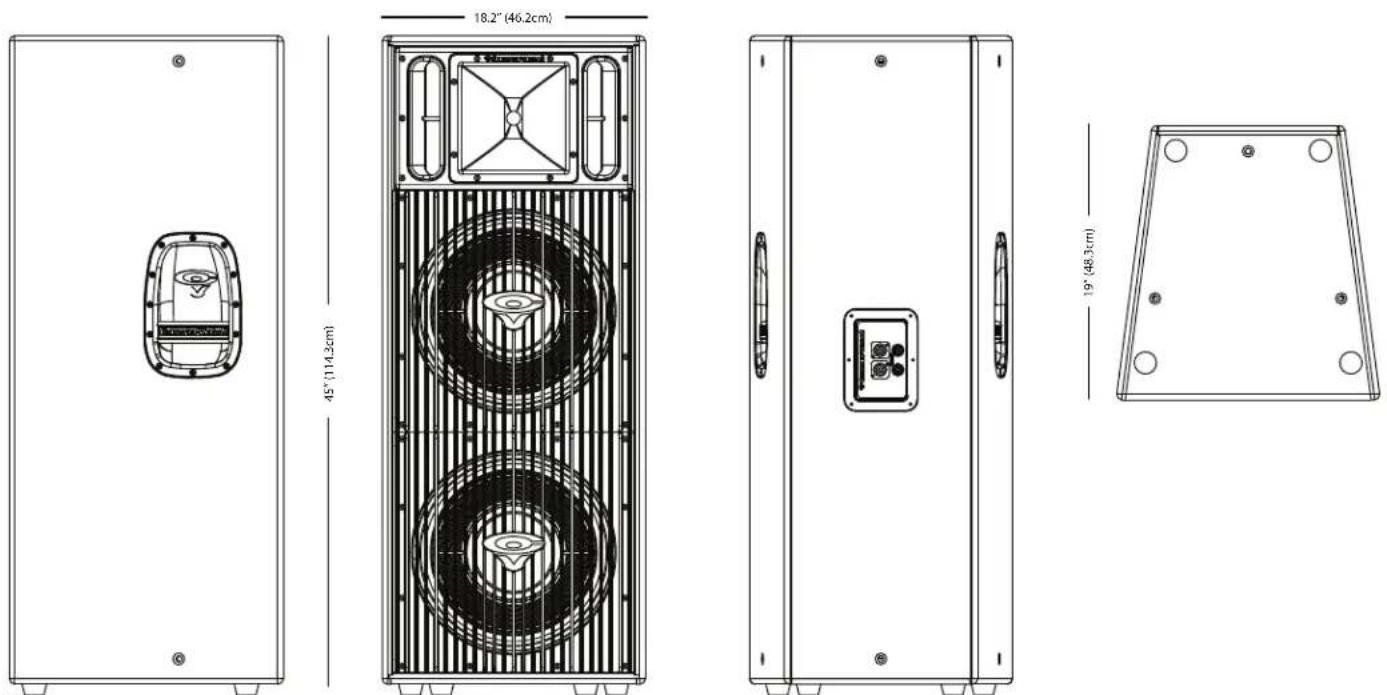

CVP-2153 Dimensiones (Altura x Anchura x Profundidad)
(Figura 5)

Figura 5
