MANUAL DE USUARIO SL-5M Cerwin-Vega

INSTRUCCIONES DE SEGURIDAD

1. Lea las instrucciones - Se deben leer todas las instrucciones de seguridad y de funcionamiento antes de poner en funcionamiento este producto.
2. Guarde las instrucciones - Se deben guardar las instrucciones de seguridad y de funcionamiento como referencia futura.
3. Preste atención a las advertencias - Se deben cumplir con todas las advertencias e instrucciones de funcionamiento del producto.
4. Siga las instrucciones - Se deben seguir todas las instrucciones de funcionamiento y uso.
5. Limpieza - Desenchufe este producto de la toma de pared antes de limpiarlo. No use limpiadores líquidos o aerosoles. Use un paño húmedo para limpiarlo.
6. Accesorios - No use accesorios que no estén recomendados por el fabricante del producto ya que pueden provocar riesgos.
7. Agua y humedad - No use este producto cerca del agua, por ejemplo cerca de una bañera, una pila un fregadero de cocina o una na de lavado; en un suelo húmero o cerca de una piscina o similares.
8. Accesorios - No coloque este producto sobre un carrito, soporte, trípode, abrazadera o mesa inestables. El producto puede caerse, provocando graves lesiones a un niño o un adulto y daños graves al producto. Úselo únicamente con un carrito, soporte, trípode, abrazadera o mesa recomendado por el fabricante o que se venda con el producto. Cualquier montaje del producto debe seguir las instrucciones del fabricante y debe utilizar los accesorios de montaje recomendados por el fabricante.

1. Carrito - Se debe trasladar con cuidado una combinación de carrito y producto. Las paradas rápidas, una fuerza excesiva o las supercies irregulares pueden provocar que la combinación de producto y carrito vuelque.

2. Venlación - Se proporcionan las ranuras y aberturas para

su venlación y para asegurar una funcionamiento able del producto a la vez que protegerlo del sobrecalentamiento. No se deben cubrir o bloquear estas aberturas. Nunca se deben bloquear las aberturas colocando el producto sobre una cama, sofá, alfombra o una supercie similar. No debe colocarse este producto en una instalación integrada como una librería o estantería salvo que se proporcione una venlación adecuada o se hayan cumplido con las instrucciones del fabricante.

1. Fuentes de alimentación - este producto solo debe ponerse en funcionamiento con el po de alimentación que se indica en la equeta de la marca y se conecta a una toma de ALIMENTACIÓN con una conexión a erra protectora. En caso de que no esté seguro del po de alimentación de su hogar, consulte con el distribuidor del producto o con su compañía eléctrica local.

2. Protección del cable de alimentación - Los cables de alimentación deben enrutarse de forma que sea improbable pisarlos o que los pincen objetos colocados sobre o contra ellos, prestando especial atención a los cables en los enchufes, receptáculos práccos y el punto desde donde salen del producto.

3. Enchufe de corriente - Cuando se usa un enchufe de corriente o un acoplador de aparato como dispositivo de desconexión, éste debe permanecer totalmente operavo.

4. Rayos - Para una protección añadida para este producto durante una tormenta eléctrica, o cuando se deja sin atender durante periodos prolongados de empo, desenchúfelo de la toma de pared y desconecte la antena o el sistema de cables. Esto evitará daños al producto debido a los rayos o a la elevación de tensión de las líneas.

5. Sobrecarga - No sobrecargue las tomas de pared, cables de extensión o prácco receptáculos íntegros ya que esto puede provocar un riesgo de incendio o descarga eléctrica.

6. Fuentes de llama viva - No se deben colocar sobre el producto fuentes de llama viva, como velas encendidas.

7. Entrada de objetos y líquidos - Nunca introduzca objetos de ningún po en el producto a través de las aberturas ya que pueden tocar puntos de tensión peligrosos o cortocircuitar piezas que pueden provocar un incendio o una descarga eléctrica. Nunca derrame líquidos de ningún po en el producto.

8. Auriculares - Una excesiva presión del sonido en los auriculares puede provocar una pérdida audiva.

9. Daños que requieran reparación - Desenchufe este producto de la toma de pared y remítalo al personal del servicio técnico cualicado bajo las siguientes condiciones:

a. Cuando el cable de alimentación o enchufe presenten daños.

b. En caso de que se haya derramado líquido o hayan caído objetos en el producto.

c. En caso de que el producto se haya visto expuesto a la lluvia o agua.

d. En caso de que el producto no funcione normalmente siguiendo las instrucciones de funcionamiento. Ajuste únicamente los controles que están cubiertos por las instrucciones de funcionamiento ya que un ajuste inadecuado de otros controles puede provocar daños y a menudo requiere un gran trabajo por parte del técnico cualicado para restaurar el producto a su funcionamiento normal.

e. En caso de que el producto se haya caído o presente cualquier po de daño.

f. Cuando el producto muestre un notable cambio de funcionamiento; esto indica que necesita reparación.

1. Piezas de sustución - Cuando sean necesarias piezas de sustución, asegúrese que el técnico de mantenimiento haya usado piezas de sustución especificadas por el fabricante o que presentan las mismas características que la pieza original. Aquellas sustuciones no autorizadas pueden provocar un incendio, una descarga eléctrica u otros peligros.
2. Comprobación de seguridad - Tras la finalización de cualquier mantenimiento o reparación, solicite al técnico de mantenimiento que realice comprobaciones de seguridad para determinar que el producto están en condiciones ópmas de funcionamiento.

ADVERTENCIA

El símbolo del rayo con la cabeza de echa, dentro de un triángulo equilátero, ene como nalidad alertar al usuario de la presencia de "tensión peligrosa" sin aislar dentro de la carcasa del producto que puede ser de una magnitud suciente para construir un riesgo de descarga eléctrica en las personas.

El signo de exclamación dentro de un triángulo equilátero ene como nalidad alertar al usuario de la presencia de instrucciones importante de funcionamiento y mantenimiento (reparación) en la literatura que accompaña al aparato.

EL EQUIPO DEBE CONECTARSE A UNA TOMA DE CORRIENTE CON CONEXIÓN A TIERRA.

PRECAUCIÓN RESPECTO A LA UBICACIÓN

Para mantener una venlación adecuada, asegúrese de dejar un espacio alrededor de la unidad (desde las dimensiones exteriores más grandes incluyendo proyecciones) que sea igual a o superior a lo que aparece debajo.

Parte superior, parte inferior, parte frontal, parte posterior, laterales izquierdo y derecho: 10 cm

PRECAUCIÓN

Los cambios o modificaciones a este equipo que no hayan sido aprobados expresamente por KRK SYSTEMS para su cumplimiento pueden anular la autoridad del usuario para poner en funcionamiento este equipo.

PRECAUCIÓN

Para evitar descargas eléctricas, haga que la palla ancha del enchufe se corresponda con la ranura ancha, totalmente insertada.

PRECAUCIÓN

La placa idencava y de mara puede encontrarse en el panel posterior del aparato.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.

El aparato no debe exponerse a goteos o salpicaduras y no se deben colocar sobre el mismo objetos llenos de líquidos, como jarrones.

El enchufe se usa como dispositivo de desconexión y debe permanecer totalmente operavo durante su uso previsto. Para desconectar el aparato de la corriente eléctrica completamente, se debe desconectar el enchufe totalmente de la toma de corriente.

No debe exponerse la batería a un calor excesivo como la luz solar, el fuego o similares.

PRECAUCIÓN

Un aparato con una terminal a erra protectora debe conectarse a una conexión a erra protectora.

EN CASO DE DUDA CONSULTE CON UN ELECTRICISTA COMPETENTE.

NOTAS SOBRE PROTECCIÓN MEDIOAMBIENTAL

Al nal de su vida úl, no se debe eliminar este producto con los residuos doméscos normales sino que debe llevarse a un punto de recogida para el reciclaje de equipos eléctricos y electrónicos. El símbolo del producto, el manual de usuario y el envase lo indican.

Los materiales pueden realizarse según sus calicaciones. Mediante la reulización y reciclado de materias primas u otras formas de reciclado de productos viejos, está contribuyendo decisivamente a la protección del medioambiente.

Su ocina administrava local puede asesorarle sobre el punto de recogida de este material.

Introducción

¡Bienvenido a la familia! En primer lugar, ene un gusto exquisito por los altavoces. ¡En Cerwin-Vega! Los bajos de baja frecuencia y los altos graves con nuestro modo de vida. Estamos encantados de comparr su pasión por la música. Nuestra empresa ha estado en el Mercado desde 1953. Y creemos que es un nuevo miembro de la familia.

Colocación

Colocación(altavoces de estantería SL-5M)

Para los canales izquierdo y derecho, coloque los altavoces de forma que los altavoces de agudos se encuentran al nivel del oído (esto es, posición normal sentada) y se encuentran a cada lado del receptor de vídeo o monitor. Puede colocar los altavoces en estanterías o usar soportes para altavoces. Para usarlos como altavoces envolventes de canal posterior, evite las esquinas del hogar.

Colocación (SL-45C, SL-25C altavoces con canal centrales)

El altavoz de canal central debe estar entre los altavoces principales izquierdo y derecho delanteros y dar hacia la zona de visionado / audición. El altavoz de agudos debe estar al nivel del oído (esto es, posición sentada normal).

POSTERIO POSTERIO A distancias aproximadamente iguales CENTRAL FRONTAL FRONTAL

Colocación (SL-8, SL-28, SL-12, SL-15 altavoces situados en el suelo)

Para los canales frontales izquierdo y derecho, coloque los auriculares de forma que estén a una distancia igual entre sí y la posición ideal de audición (véase ilustración). El altavoz de agudos debe estar al nivel del oído (esto es, posición sentada normal).

Notas:

• No coloque ningún objeto de cualquier po, como pantallas de televisión, u objetos decoravos, en los altavoces Cerwin-Vega!. Los objetos pueden estar en riesgo de sufrir daños y pueden afectar el sonido natural.
• Mantenga la ruta desde los altavoces a la zona de audición libre de cualquier obstrucción (por ejemplo, muebles, macetas, etc.).
• Si la habitación está "viva" (por ejemplo, paredes de escayola, suelos de Madera, ventanas de cristal, etc.) y produce ecos, intente cerrar las corinas, añadir una alfombra pequeña o considere unir paneles que absorban el sonido.
• Los productos Cerwin-Vega! Pueden producir intensas frecuencias bajas, por lo que no se sorprenda oír inicialmente cascabeles y zumbidos procedentes del mobiliario u otros objetos; intente volver a colocar o eliminar los elementos sospechosos (por ejemplo, jarrones sobre repisas) o colocar almohadillas de eltro bajo los elementos que vibren.

- Si el bajo es demasiado prominente, intente alejar los altavoces de las paredes. En caso de que necesite más bajos, mueva los altavoces más cerca de las paredes posteriores. Para una Buena imagen estéreo, mantenga los altavoces alejados aproximadamente 45 cm (1-1/2 pies) de las paredes laterales y 30 cm (1 pié) de la pared posterior y aproximadamente 2 metros (6 pies) entre sí.

Instalación

Cableado del sistema: Todos los altavoces pasivos SL Series presentan unos borne de 5 vías para apoyar las conexiones usando cables desnudos (el método más popular), divida los conectores en horquilla, conectores de palla, conectores banana y enchufes banana duales *(los modelos SL-12 y SL-15 no son compables con los enchufes banana duales estándar).

Borne de 5 vías* (con soporte de fusible)

SL-28

SL-12

SL-15

Borne de 5 vías

SL-8

SL-5M

SL-45C

SL-25C

IMPORTANTE: Todo el equipo (receptor A/V, preamplicador y/o implicador) debe 'OFF' y se debe leer el manual antes de realizar ninguna conexión del altavoz.

Nota: Las conexiones picas del altavoz usan un cable de altavoz mínimo de 16-AWG. El cable del altavoz es un cable mullamentos con dos conductores que se alberga dentro del aislante. Uno de los conductores normalmente aparece marcado con una línea de bandas que se considera la conexión posiva (+).

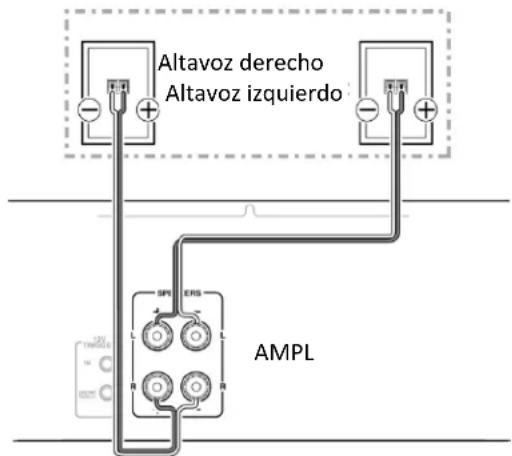

Conexión del sistema:

PASO 1: Determine el po de conexión del cable de altavoz que se realizará. La conexión más habitual es conectar un cable desnudo. Haga una ra de 1/2" a 5/8" (12 a 15 mm) de aislamiento desde los extremos del cable del altavoz para exponer el cable desnudo; posteriormente, apriete con fuerza los cables desnudos.

PASO 2: Desatornille la cubierta vinculante para exponer un agujero en el poste metálico. Inserte el cable desnudo o el conector de pallas en el agujero teniendo en cuenta que la terminal posiva del altavoz se conecta con la terminal posiva del complicador. La terminal negava del altavoz se conecta con la terminal negava del

amplicador. Para las conexiones en horquilla divididas, simplemente conecte la forma en "U" frente al poste metálico. Para enchufes po banana, no desatornille la cubierta vinculante; rere la cubierta de plásco y simplemente insértela en la parte superior de los postes.

Altavoz derecho Altavoz izquierdo SPR ERS AMPL

PASO 3: Atornille la cubierta vinculante de forma que la conexión toque con seguridad el poste metálico y no se caiga. IMPORTANTE: En caso de no cumplir la polaridad correcta se puede producir un mal equilibrio de sonido, una disminución de la imagen, y lo peor de todo, una repuesta de bajo disminuida.

Potencia recomendada del implicador (a 8 ohmios) para un rendimiento ópmo.
SL-45C	75 – 150 Was
SL-5M	30 – 60 Was
SL-8	35 – 75 Was
SL-28	75 – 150 Was
SL-12	75 – 150 Was
SL-15	100 – 200 Was

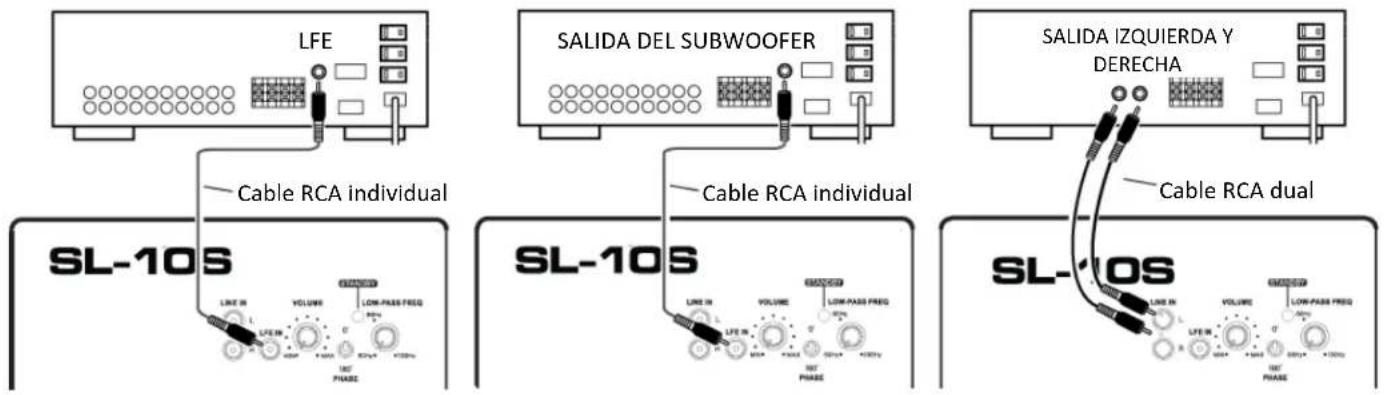

Instalación del subwoofer SL-10s

Cableado del sistema: El subwoofer SL-105 presenta una amplia variedad de entradas para ser compatible con todos los modelos diferentes de audio. Debajo se enumeran los pos más populares de conexiones de subwoofer. Determine la conexión y obtenga el cable de señal correcto. Elija únicamente una opción para enlazarla. No enlace más de una opción.

LFE SALIDA DEL SUBWOOFER SALIDA IZQUIERDA Y DERECHA Cable RCA individual Cable RCA individual Cable RCA dual SL-10S SL-10S SL-10S

Conexión del sistema:

PASO 1: Realice una de las conexiones que se muestran arriba. Encienda el receptor o preamplicador principal A/V así como el subwoofer SL-10S. Seleccione una canción o película para reproducir a través del sistema de audio. Sería mejor usar medios que se beneciaran de los sonidos de baja frecuencia como una película de acción o un género musical rico en bajos (percusión y ritmos). Como punto de parda, je el botón de frecuencia de paso baja a 80 Hz.

PASO 2: Cuando se reproduzca audio en los altavoces principales, fije el volumen maestro al nivel que desee. Ajuste lentamente el botón del volumen del subwoofer SL-10S al nivel que desee. El botón de frecuencia de paso baja puede ajustarse si cree que falta algo. Por ejemplo, unos altavoces principales de menor tamaño (8" o inferior) puede que requieran que el botón de frecuencia de paso baja se je en una frecuencia más alta para compensar la poca capacidad del altavoz de reproducir el sonido a baja frecuencia que desee. Se aplica lo contrario a altavoces principales de mayor tamaño (10" o superior). Nota: La entrada LFE conene una señal ltrada presintonizada y no requiere ningún ajuste del botón de Frecuencia de paso baja.

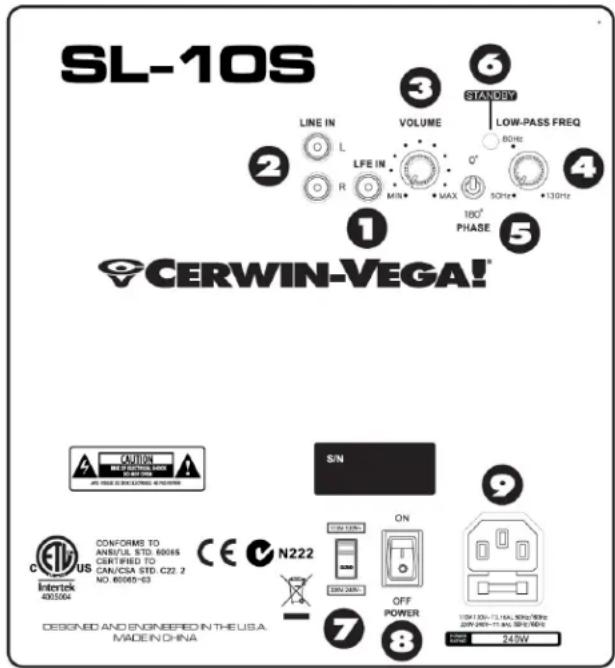

Características del subwoofer

1. ENTRADA LFE: Conexión mono de "efectos de baja frecuencia". Use esta entrada su el preamplicador / procesador del receptor dispone de una LFE o SALIDA del subwoofer dedicada. Remítase al manual de propietario suministrado por el fabricante del preamplicador / procesador del receptor. (véase gura 1, cubierta posterior para enganche)
2. ENTRADA DE LÍNEA: Entrada estéreo al subwoofer. Conéctelo a la "SALIDA DE LÍNEA", "SALIDA PRINCIPAL o SALIDA DEL PREAMPLIFICADOR", de / preamplicador / procesador del receptor usando un cable de conexión RCA (no suministrado). Remítase al manual de propietario suministrado por el fabricante del preamplicador / procesador del receptor.
3. CONTROL DE VOLUMEN: Controla el nivel de volumen del subwoofer. Se usa para nivelar la salida del subwoofer con la salida del altavoz principal.
4. FRECUENCIA DE PASO BAJO: El control de cruceta le permite ajustar el límite superior de la respuesta de frecuencia del subwoofer de 50 a 130 Hz. La respuesta del subwoofer empezará a caer por encima de la frecuencia jada. Fije la FRECUENCIA DE PASO BAJO al límite de frecuencia bajo enumerado en el manual del altavoz principal y consulte el manual del receptor A/V para determinar si existe alguna recomendación (ya que algunas pueden presentar ya una cruceta integrada).* (NOTA: El control de FRECUENCIA DE PASO BAJO no funciona cuando la entrada LFE se usa.)
5. FASE: Este interruptor le permite compensar tener el subwoofer en una ubicación diferente a los altavoces principales. Este control permite que la señal se ajuste a la fase a 180 grados de forma que la salida del subwoofer se corresponderá con la fase de los altavoces principales. Cambie el interruptor de FASE a "180". En posición de escucha, escuche la salida de los bajos medios. Si suena débil, vuelva a colocar FASE a "0". Escúchelo varias veces en cada posición cambiada para asegurar la conguración.
6. LED DE MODO EN ESPERA: Indicador de estado en espera automáco. El LED estará en 'VERDE' cuando esté presente la señal de audio y el subwoofer esté conectado. El LED estará en "ROJO" cuando el subwoofer esté en modo en espera (no hay presente ninguna señal de audio tras aproximadamente 30 minutos.
7. SELECCIÓN DE TENSIÓN: Selección de tensión modicable por el usuario para el uso con el 110-120 V / 220-240 V CA. Para seleccionar una tensión diferente, use un destornillador de cabeza plana para volver a colocar el interruptor a la tensión que desee y cargar el fusible a la calicación adecuada. ADVERTENCIA: Se pueden producir daños graves de una tensión seleccionada inadecuada. Asegúrese que conoce las exigencias de tensión del país en el que se encuentra antes de intentar conectar el subwoofer a una alimentación CA.

SL-10S LINE IN L R LFE IN MIN* VOLUME STANDRY LOW-PASS FREQ 80Hz 180° PHASE 130Hz 2 3 4 5 CERWIN-VEGA! CAUTION BEET SWITCH 1000 MIN* 240W OFF POWER ON S/N CONFORMS TO ANS/UL STD. 60065 CERTIFIED TO CAN/CSA STD. C22.2 NO. 60065-63 N222 COMPUTER Intertek 400306 DESIGNED AND ENGINEERED IN THE U.S.A. MADE IN CHINA 180° PHASE

1. ALIMENTACIÓN: Interruptor de alimentación de dos posiciones. En el modo "ON", el implicador del subwoofer se acve automácamente si está presente una señal de audio y quedará inacvo automácamente cuando no hay presente ninguna señal de audio tras aproximadamente 30 minutos. En el modo "OFF", la alimentación se cierra al implicador.

2. RECEPTÁCULO DEL CABLE DE ALIMENTACIÓN: Conecte el cable IE a este receptáculo (suministrado con el subwoofer SL). Si el cable suministrado no se ajusta a una toma CA disponible, compre el cable CA correcto a su distribuidor de audio o en una enda de suministros eléctricos. FUSIBLE SUSTITUIBLE: Protege el sistema de la sobrecarga con la calicación del fusible tal y como se indica en el panel del implicador en la ubicación del fusible. El soporte del fusible está situado en el receptáculo CA.

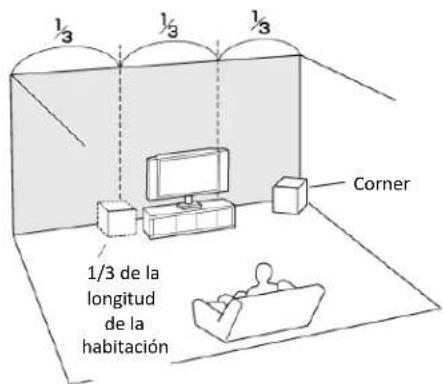

Colocación del subwoofer

1/3 de la longitud de la habitación Corner

La colocación del subwoofer SL-10S puede afectar notablemente al sonido que ofrece. En general, un buen sonido de bajos puede conseguirse instalando un subwoofer en una esquina frontal, o en un tercio de la pared, tal y como se muestra. Experimente con diferentes posiciones para encontrar su preferencia en audición.

Solución de problemas

SL-10S SUBWOOFER

NO HAY ALIMENTACIÓN – El interruptor de alimentación debe estar en la posición 'on'. El cable de alimentación debe estar rmemente colocado en la toma IEC en la parte posterior del subwoofer y en la toma CA. El LED de la parte posterior del subwoofer se iluminará cuando el interruptor de alimentación esté en la posición 'on'. Compruebe si el subwoofer está jado en el nivel de tensión CA correcto y compruebe que el fusible no se ha fundido.

NO HAY SONIDO – El subwoofer puede estar en la condición de en espera. El modo en espera se acve tras 30 minutos de ausencia de actividad. Para sacar el subwoofer de la condición de en espera, simplemente reproduzca audio en la entrada del subwoofer.

NIVELES Y FUENTE – Verique la fuente mulmedia que se está reproduciendo. Para subwoofers, será necesario que se asegure que la fuente mulmedia consta de sonidos de baja frecuencia como percusión, ritmo o explosiones. Compruebe que los niveles del volumen y el EQ de bajos no están jados al mínimo.

MAL SONIDO – Verique que la conexión de audio entre el receptor A/V y el subwoofer no está adyacente a cualquier equipo que pueda provocar interferencias (aire acondicionado, motores y atenuadores de luz).

Ajuste la frecuencia de paso baja y el volumen hasta que se oiga el sonido que desee. Se recomienda empezar con el botón de frecuencia de paso baja a 80 Hz e ir subiendo lentamente el botón de Volumen.

Cualquier sonido o zumbido cuando no se están reproduciendo medos puede deberse a un problema de bucle en erra o a una fuente d alimentación sucia. Desconecte el cable de entrada de audio y pruebe una fuente de alimentación diferente en otra habitación para conrmar que no es el subwoofer. Conectar equipos electrónicos a diferentes circuitos CA aumenta la posibilidad de un bucle grupal.

NO HAY SONIDO – Verique que la conexión entre el implicador y el altavoz sea correcta. Un altavoz requiere dos cables, uno posivo y otro negavo, entre el implicador y el altavoz.

Verique que el material fuente se está reproduciendo a través del implicador y que el volumen no se encuentra en el punto más bajo. Compruebe que el implicador no está en 'silencio'. En algunos casos, el implicador puede presentar un selector A/B del altavoz. Verique que el selector del altavoz está jado en la salida correcta que está conectada al altavoz.

Verique que el material fuente se está reproduciendo a través del implicador y que el volumen no se encuentra en el punto más bajo. Compruebe que el implicador no está en 'silencio'. En algunos casos, el implicador puede presentar un selector A/B del altavoz. Verique que el selector del altavoz está jado en la salida correcta que está conectada al altavoz.

En caso de que no haya sonido tras un periodo de uso prolongado, verique si el implicador no está caliente. El implicador puede haberse sobrecalentado y cerrarse automácamente.

Si escuchas a niveles muy altos y dispones de un implicador potente, comprueba si el fusible no se ha fundido (sólo en modelos SL-28, SL-12, SL-15).

MAL SONIDO – Verique que la conexión entre el implicador y el altavoz sea correcta. La terminal posiva del implicador debe estar conectada a la terminal posiva del altavoz. La terminal negava del implicador debe estar conectada a la terminal negava del altavoz.

Ajuste el volumen a un nivel inferior y je todos los niveles del EQ (agudos, medios, bajos) a plano. Si el sonido mejora, entonces el implicador no ene alimentación suciente y no puede cumplir con sus expectavas de audición.

Cualquier zumbido o sonido cuando no se esté reproduciendo ningún medio se debe al implicador. Verique si existen problemas de bucle a erra y que el implicador está conectado a una alimentación limpia. Revise el manual del implicador.
