| Type de produit | Compteur d'énergie |
| Marque | Schneider Electric |
| Modèle | PowerLogic ION7400 |
| Alimentation auxiliaire | CA 90–415 V ±10% (50/60 Hz) ou CC 110–415 V ±15% |
| Tension mesurée | 57–400 V L-N / 100–690 V L-L (étoile) ou 100–600 V L-L (triangle) |
| Fréquence | 50/60 Hz ±15%, 400 Hz ±10% |
| Courant nominal | 5 A (classe 0.2S) ou 1 A (classe 0.5S) |
| Précision | Classe C (MID/MIR) |
| Communication | Ethernet (2 ports), RS-485 (4 voies) |
| Affichage | Écran LCD avec indicateurs LED (alimentation, verrouillage, alarme) |
| Température de fonctionnement | -25 à 70 °C |
| Humidité | 5–95% HR sans condensation |
| Degré de protection | IP30 boîtier, IP54 afficheur |
| Poids d'impulsion | 5000 impulsions/kWh (MID) |
| Sorties logiques | 1 sortie type A, max 30 V CA/60 V CC, 75 mA |
| Entrées d'état | Excitation externe, 4–30 V CA ou 4–60 V CC |
| Sécurité | Porter des EPI, couper l'alimentation avant intervention, respecter les normes NFPA 70E |
| Fonctions principales | Mesure d'énergie active/réactive, alarmes, verrouillage de facturation, communication |
| Entretien | Nettoyer avec un chiffon sec, respecter les conditions ambiantes |
| Installation | Utiliser des fusibles et organes de coupure adaptés, mise à la terre des TC |
FOIRE AUX QUESTIONS - PowerLogic ION7400 SCHNEIDER
Questions des utilisateurs sur PowerLogic ION7400 SCHNEIDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteur d'énergie au format PDF gratuitement ! Retrouvez votre notice PowerLogic ION7400 - SCHNEIDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PowerLogic ION7400 de la marque SCHNEIDER.

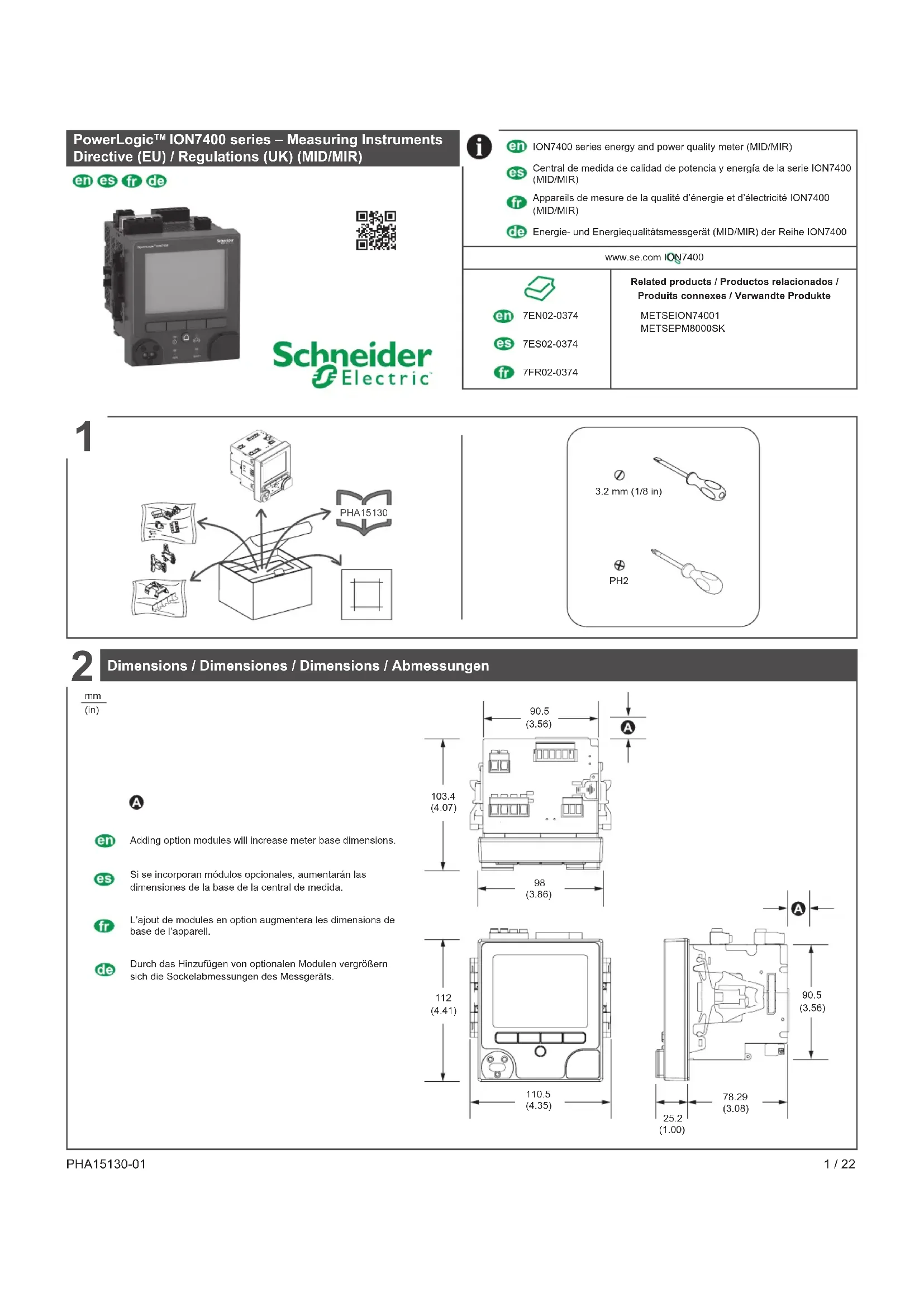

MODE D'EMPLOI PowerLogic ION7400 SCHNEIDER
- Porter un équipement de protection individuelle (EPI) adapté et respecter les consignes de sécurité électrique courantes. Consulter la norme NFPA 70E, la norme CSA Z462 ou les autres normes locales.
- Couper toute alimentation de cet appareil et de l'équipement dans lequel il est installé avant de travailler sur ou dans l'équipement.
- Toujours utiliser un dispositif de détection de tension à valeur nominale appropriée pour s'assurer que l'alimentation est coupée.
- Ne pas dépasser les valeurs nominales maximales de cet appareil.
- Ne pas utiliser cet appareil pour le contrôle ou la protection critiques des personnes, des animaux, des biens ou des équipements.
- Ne pas court-circuiter les bornes de secondaire du transformateur de tension (TT).
- Ne pas ouvrir les bornes de secondaire du transformateur de courant (TC).
- Mettre à la terre le circuit secondaire des TC.
- Ne jamais installer des TC dans un équipement où ils dépasseraient 75% de l'espace de câblage d'une section de l'équipement.
- Ne jamais installer des TC là où ils risqueraient de bloquer des ouvertures d'aération, ni dans des zones d'échappement d'arc électrique d'organe de coupure.
- Ne jamais installer des TC en utilisant des méthodes de câblage de Classe 2 ni pour le raccordement d'équipements de Classe 2. Consulter la norme NFPA 70.
- Sécuriser les conducteurs de secondaire des TC de façon à éviter tout contact avec des circuits sous tension.
- Considérer le câblage des communications et des E/S comme sous tension et dangereux jusqu'à preuve du contraire.
Le non-respect de ces instructions entraînera la mort ou des blessures graves.
Installez l'appareil dans un endroit où la température ambiante peut être maintenue dans la plage spécifiée. Laissez l'espace nécessaire pour le raccordement et l'accès.

Avant de procéder, assurez-vous que toutes les tâches de configuration spécifiées dans la directive MID/MIR, de verrouillage de facturation et de plombage ont bien été effectuées.
A Fusibles 2 A et organe de coupure B Bloc de court-circuitage C Fusibles ou disjoncteur et organe de coupure, au primaire du transformateur de tension
Étiquetez clairement l'organe de coupure de l'appareil et installez-le de sorte qu'il soit facilement accessible par l'opérateur.
Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.
La borne de neutre doit être munie d'un fusible si la connexion de neutre de la source n'est pas mise à la terre.
L'appareil doit être configuré pour le mode volts spécifié.
indique que la configuration n'est pas conforme aux spécifications de la directive MID/MIR.
L1 et L2 sont non polarisées. Si vous utilisez une alimentation CA avec neutre, connectez le neutre à la borne L2 de l'appareil.
Utilisez toujours un fusible sur L1. Utilisez un fusible avec L2 pour connecter un neutre non mis à la terre à l'alimentation auxiliaire.
Si vous utilisez un transformateur d'alimentation auxiliaire, utilisez un fusible du côté primaire et du côté secondaire du transformateur.
Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.
La source d'alimentation auxiliaire ne doit pas être raccordée au côté charge du circuit mesuré.
L'alimentation auxiliaire doit être raccordée de manière à assurer le fonctionnement ininterrompu de l'appareil dans les situations où une ou deux phases du circuit mesuré sont mises hors tension.
Il est recommandé d'utiliser une source d'énergie auxiliaire, telle qu'une batterie de poste CC ou un onduleur, indépendante du circuit mesuré.
Un dispositif d'alimentation triphasée externe peut être utilisé comme source auxiliaire s'il est alimenté par les trois phases du côté secteur du circuit mesuré.
Le cache-bornes de l'alimentation auxiliaire doit être installé et plombé. Reportez-vous à la partie relative aux cache-bornes, section 12 de ce document.
Câble d'alimentation auxiliaire
Voyant LED de verrouillage de facturation
Energie impuls-LED LED de impulsos de voyant LED à impulsions d'énergie
K. RS-485
M Ethernet (2) Ethernet (2) Ethernet (2) Ethernet (2)
Indicator icons Iconos indicadores Icônes d'indication Anzeigesymbole
NORM Mode

Revenue

Alarm Icon
Modo
Consommé électrique
Alarma
Mode
Facturation
Alarme
Modus
voyant LED à impulsions d'énergie en VAR
Optical port Puerto óptico Port optique Optischer Port

| en | es | fr | de | |
| D | Off:Not revenue locked | Desactivado:consumo eléctrico no bloqueado | Éteint :Verrouillage de facturation désactivé | Aus:Verrechnungsmessung nicht gesperrt |
| On:Revenue locked | Activado:consumo eléctrico bloqueado | Allumé :Verrouillage de facturation activé | Ein:Verrechnungsmessung gesperrt | |
| Flashing:Power cycle required | Parpadeo:es necesario apagar y encender el dispositivo | Clignotant :Éteindre puis rallumer l'appareil | Blinkend:Die Aus- und Wiedereinschal-tung des Geräts ist erforderlich. | |
| E | Off:Unpowered | Desactivado:sin alimentación | Éteint :Hors tension | Aus:Keine Stromversorgung |
| On green:Normal operation | Encendido de color verde:funcionamiento normal | Allumé vert :Fonctionnement normal | Ein, grün:Normalbetrieb | |
| S | Off:No active alarms | Desactivado:no hay alarmas activas | Éteint :Aucune alarme active | Aus:Keine aktiven Alarme |
| On:Acknowledged active alarm | Activado:alarmas activas confirmadas | Allumé :Alarme active acquittée | Ein:Quittierter aktiver Alarm | |
| Flashing:Unacknowledged active alarm | Parpadeo:alarmas activas no confirmadas | Clignotant :Alarme active non acquittée | Blinkend:Unquittierter aktiver Alarm |

Mot de passe par défaut = 0
Modification des paramètres régionaux (si nécessaire) :
- Appuyez sur Accueil pour accéder au menu principal.
- Sélectionnez Menu config > Configuration langue.
- Servez-vous des boutons Modifier pour changer la langue d'affichage.
Configuration de base :
- Sélectionnez Menu config > Configuration compteur.
- Modifiez les paramètres nécessaires conformément à votre réseau électrique et à votre raccordement.
Configuration des communications :
- Sélectionnez Menu config > Configuration comms.
- Sélectionnez Config adresse IP et modifiez les paramètres IP selon la configuration de l'appareil effectuée par votre administrateur réseau.
- Sélectionnez Config COM1 et modifiez les paramètres conformément à votre réseau RS-485.
Utilisez les boutons du panneau avant pour naviguer jusqu'aux écrans de données en temps réel et vérifier que l'appareil indique des valeurs correctes.
Reportez-vous au document sur le kit de plombage PM8000 (EAV47354) pour les instructions d'installation des cache-bornes de tension, de courant et d'alimentation auxiliaire.
Câble d'alimentation auxiliaire
- CA à 50/60 Hz ± 10% : 90–415 V ±10 %
• CA à 400 Hz : 90–120 V ±10 %
- CC : 110-415 V CC ±15 %
- Valeurs de charge pour l'appareil seul - Charge CA à 45–65 Hz : max 7,2 W/18 VA à 415 V
• Charge CA à 400 Hz : max 4,5 W/8 VA à 120 V - Charge CC : max 6 W à 300 V CC
- Valeurs de charge pour l'appareil avec toutes les options
Charge CA à 45–65 Hz : max 18 W/36 VA à 415 V • Charge CA à 400 Hz : max 18 W/28 VA à 120 V • Charge CC : max 17 W à 300 V CC
- Catégorie de surtension III
- Tension mesurée : 57–400 V L-N / 100–690 V L-L (étoile) ou 100–600 V L-L (triangle ou étoile avec neutre non mis à la terre)
- Fréquence : 50/60 Hz ±15 %, 400 Hz ±10 %
• Surcharge : 600 V L-N ou 1035 V L-L
- Impédance : 5 MΩ
- Catégorie de mesure III
- Classe environnementale électromagnétique : E2
- Classe environnementale mécanique : M1
Entrées de courant
- Nominal 5 A (classe 0.2 S) ou 1 A (classe 0.5 S)
• Courant mesuré : 50 mA–10 A
• Courant de démarrage : 5 mA
- Tenue : 20 A continu, 50 A à 10 s/h, 500 A à 1 s/h
• Impédance : 0,3 mΩ, valeur type
- Charge : 0,01 VA max. à 5 A
Sortie logique
- Type : A
• Tension de référence : 40 V
• Tension maximale : 30 V CA/60 V CC
• Courant maximal : 75 mA
Entrées d'état
• Type : Excitation externe
• Tension de référence : 40 V
• Tension maximale : 30 V CA/60 V CC
- État activé : 4–30 V CA, 4–60 V CC
- État désactivé : 0–1,4 V CA, 0–2,0 V CC
- Type de câble : CAT5/5e UTP (connecteur non blindé uniquement)
Conditions ambiantes
- Température de fonctionnement : -25 à 70 °C
• 5–95% HR sans condensation
Point de rosée maximum : 37 °C
• Température de fonctionnement : -40 à 85 °C
- Degré de pollution 2
- Moins de 3000 m au-dessus du niveau de la mer
• IP30 pour le boîtier (hors
connecteurs), IP54 pour l'afficheur
- Pour les applications UL type 12, installez l'appareil sur une surface plane dans une armoire de type 12.
- Ne pas utiliser dans des endroits humides.
- Pour utilisation intérieure uniquement.
Mid/mir
- Classe environnementale électromagnétique : E2
- Classe environnementale mécanique : M1
- Fréquence nominale : 50 Hz
- Poids d'impulsion : 5000 impulsions/kWh
- Pour assurer la conformité à la norme MID/MIR, l'appareil doit être installé dans une armoire certifiée MID/MIR avec un indice de protection IP51 ou supérieur.
- La déclaration CE/UKCA est également disponible sur notre site Web. Recherchez « ION7400 » sur www.se.com.
Lisez attentivement ces directives et examinez l'équipement afin de vous familiariser avec lui avant l'installation, l'utilisation ou l'entretien.
Seul du personnel qualifié doit se charger de l'installation, de l'utilisation, de l'entretien et de la maintenance du matériel électrique. Schneider Electric décline toute responsabilité concernant les conséquences éventuelles de l'utilisation de cette documentation. Par personne qualifiée, on entend un technicien compétent en matière de construction, d'installation et d'utilisation des équipements électriques et formé aux procédures de sécurité, donc capable de détecter et d'éviter les risques associés.
PowerLogic et Schneider Electric sont des marques commerciales ou des marques déposées de Schneider Electric en France, aux États-Unis et dans d'autres pays.
- Ce produit doit être installé, raccordé et utilisé conformément aux normes et/ou aux règlements d'installation en vigueur.
- Une utilisation de cet appareil non conforme aux instructions du fabricant peut compromettre sa protection.
- La sécurité de tout système dans lequel ce produit serait incorporé relève de la responsabilité de l'assembleur ou de l'installateur du système en question. En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
