MODE D'EMPLOI S03 Esoteric

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

ATTENTION

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
  •SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Modèle pour le Canada

Déclaration de conformité d'Industrie Canada : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA

Modèle pour l'Europe

Nous, TEAC AUDIO EUROPE, Liegnitzer Straße 6, 82194 Gröbenzell, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

ATTENTION

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipement.

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez pas cet appareil avec de l'eau à proximité.
6) Ne nettoyez l'appareil qu'avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.
13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

AVERTISSEMENT

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/électronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.
Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.
e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Sommaire

Nous vous remercions d'avoir choisi ce produit Esoteric.

Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de ce produit. Après l'avoir lu, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....15

Avant l'utilisation....18

Entretien....19

Branchement des enceintes ....20

Branchements....21

Nomenclature et fonctions des parties....22

Fonctionnement de base....24

Notes sur les circuits de protection....25

Guide de dépannage 25

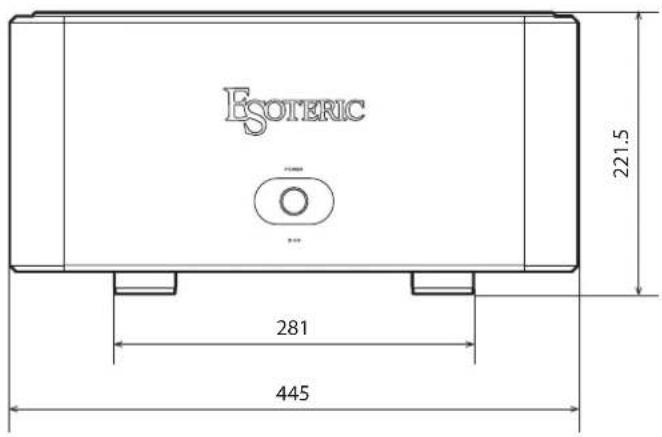

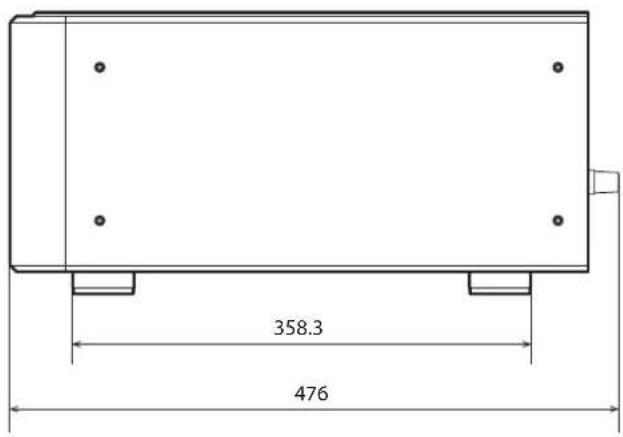

Caractéristiques technique et schémas avec cotes .....26

Avant l'utilisation

Contenu de l'emballage

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté ce produit si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Patins en feutre × 4*

Mode d'emploi (ce document) × 1

Carte de garantie × 1

* Mettez les patins en feutre fournis sous les pieds simples pour éviter de rayer la surface sur laquelle est placée l'unité.

Entretien

Précautions d'emploi

- L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.

- N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un autre amplificateur ou équipement dégageant de la chaleur.

- Évitez les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.

- Cette unité génère plus de chaleur que des amplificateurs de puissance ordinaires. Lorsque vous l'installez, maintenez un écart d'au moins 20 cm avec les murs environnants et autres obstacles. Si vous la placez dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en utilisant par exemple un rack avec des ouvertures de ventilation, et en laissant au moins 20 cm d'espace libre au-dessus de l'unité et au moins 10 cm d'espace libre derrière elle.

- Ne l'installez pas debout, face vers le haut ou sur le côté.

- Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.

- NE placez RIEN sur le dessus de l'unité, pas même des CD, CD-R, disques vinyle ou cassettes.

- Ne posez pas de tissu sur l'unité et ne placez pas celle-ci sur du linge de maison ou sur une épaisse moquette. Cela pourrait entraîner la surchauffe de l'unité ou l'endommager.

- Fournissez à l'unité une tension d'alimentation qui correspond à celle indiquée sur la face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

- Ne déplacez pas l'unité durant l'utilisation.

- N'ouvrez pas le boîtier de l'unité car cela pourrait endommager le circuit ou entraîner un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.

- Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide qui a été soigneusement essoré afin d'éliminer l'excès d'humidité.

Par sécurité, débranchez la fiche d'alimentation de la prise secteur avant de nettoyer l'unité.

- Ne vaporisez jamais du liquide directement sur ces unités.

- N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.

- Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Notes sur les câbles d'enceintes

• Utilisez des câbles d'enceinte du commerce pour brancher les enceintes.
• Utilisez les câbles d'enceinte les plus courts possibles. Plus le câble est long, plus grande est la valeur de la résistance et plus les performances d'amortissement sont réduites. En outre, la longueur accroît également l'impédance et la capacitance, dégradant la qualité sonore dans les hautes fréquences.
• Utilisez des câbles de même longueur pour les enceintes gauche et droite.

Comment brancher les câbles d'enceinte

Utilisez des câbles d'enceinte du commerce pour relier le bornier + de l'unité au bornier + de l'enceinte et le bornier – de l'unité au bornier – de l'enceinte.

●Utilisez des enceintes d'au moins 4 Ω d'impédance.
- Si l'extrémité dénudée d'un conducteur de câble d'enceinte entre en contact avec un autre câble ou bornier, un court-circuit peut se produire.
Ne laissez jamais un câble d'enceinte entrer en court-circuit.
- Ne connectez pas plusieurs amplificateurs à une même enceinte.
- Ne regroupez pas des câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.

La fiche d'alimentation doit toujours être débranchée lors de la connexion des câbles d'enceinte.

Si vous utilisez des fils dénudés

Dévissez le capuchon et insérez le conducteur central dans l'orifice du bornier. Puis revissez le capuchon.

Si vous utilisez des cosses à fourche

Dévissez le capuchon et insérez la cosse à fourche entre le capuchon et la base du bornier. Puis revissez le capuchon.

- Si vous utilisez une cosse à fourche pour le branchement, elle doit avoir un diamètre interne d'au moins 8 mm.

Si vous utilisez des fiches bananes

Le capuchon étant vissé à fond, insérez la fiche dans l'ouverture prévue à cet effet à l'extrémité du bornier.

- Lisez attentivement les instructions concernant les fiches bananes que vous utilisez.

Remarque concernant le modèle européen

Conformément aux réglementations de sécurité européennes, le branchement de fiches bananes à des borniers d'enceinte n'est pas autorisé sur les modèles européens.

Les orifices dans lesquels pourraient s'insérer les fiches bananes ont été occultés par des capuchons noirs. Branchez les enceintes à l'aide de fils dénudés ou portant des cosses à fourche.

Si un capuchon noir sort de son bornier, remettez-le en place.

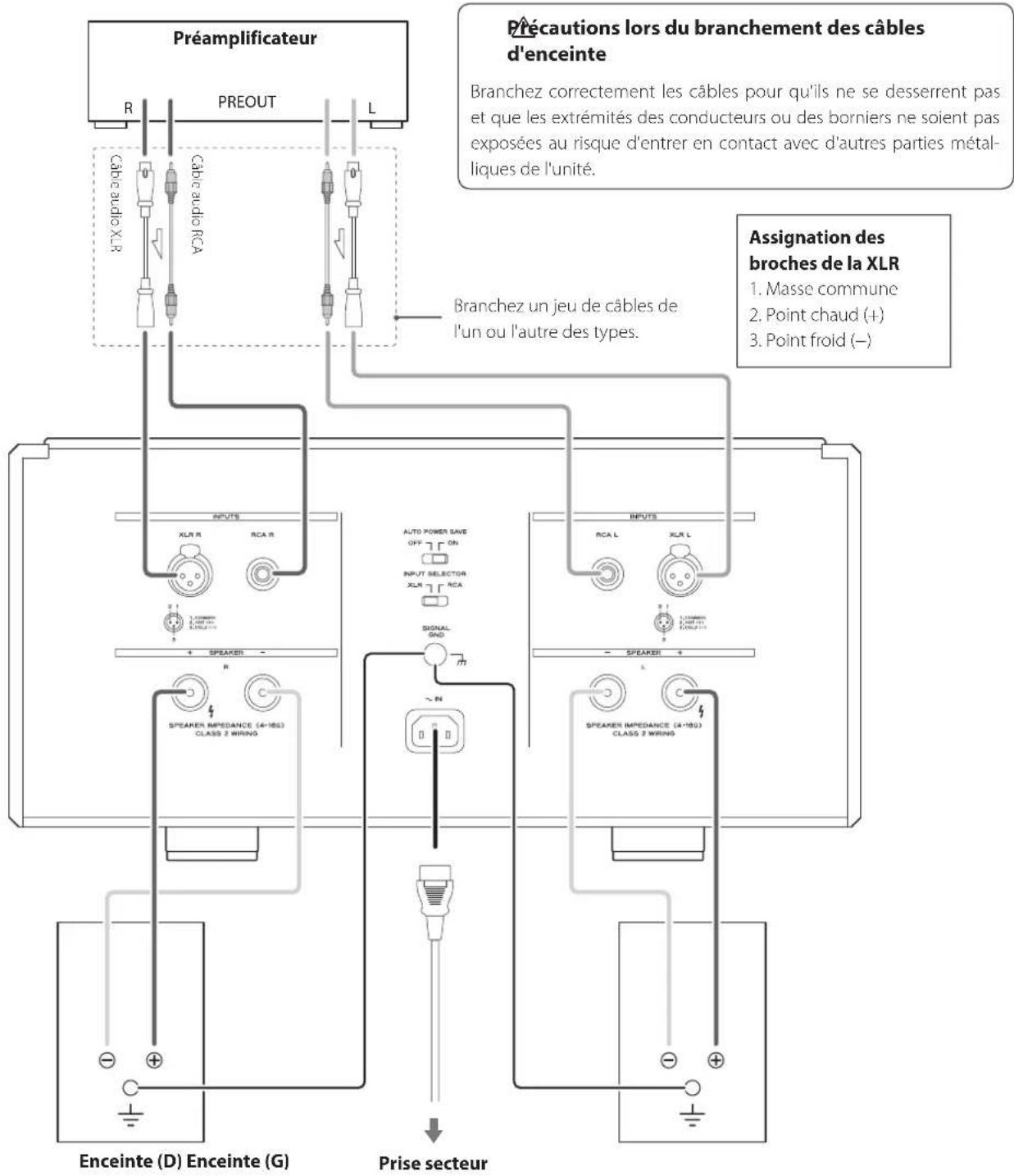

Précautions lors des branchements

Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

Mettez toujours l'unité hors tension avant de débrancher quoi que ce soit.

Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.


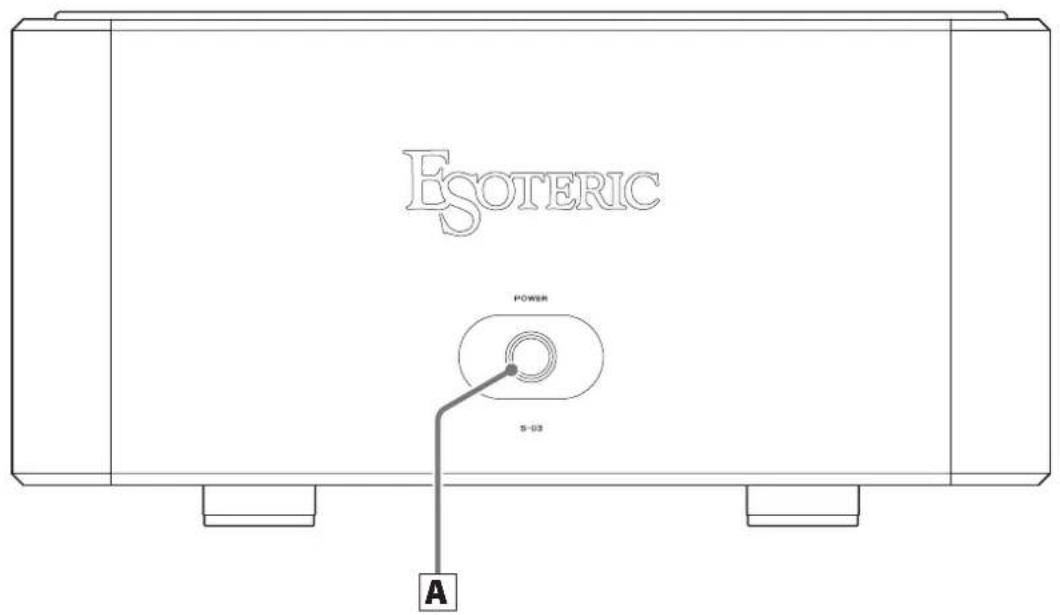

Face avant

ESOTERIC POWER S-03 A

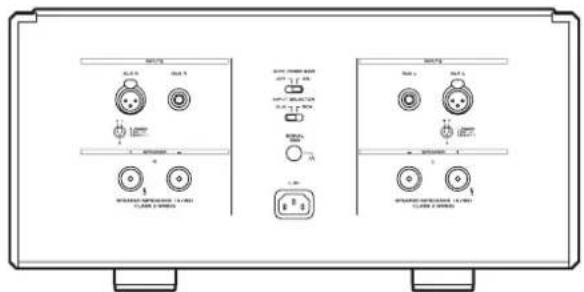

Face arrière

A INPUTS XLR N RCA R AUTO POWER SAVE OFF ON INPUT SELECTOR XLR RCA SIGNAL OND ~ IN E F INPUTS RCA L XLR L 2 1 L/CCAM RCA (2) RCA (1) 2 1 L/CCAM RCA (1) RCA (1) SPEAKER IMPEDANCE (4-180) CLASS 2 WIRNO SPEAKER IMPEDANCE (4-180) CLASS 2 WIRNO

A Interrupteur d'alimentation POWER

Appuyez sur cet interrupteur pour allumer ou éteindre l'unité. Le voyant d'alimentation se trouve autour de l'interrupteur. Il s'allume en bleu quand l'unité est sous tension. Après mise sous tension de l'unité, le voyant d'alimentation clignote en bleu et aucun son n'est émis pendant quelques secondes. Attendez que le voyant cesse de clignoter et s'allume fixement.

• Quand le circuit de protection est actif, le voyant d'alimentation clignote en bleu ou alterne entre bleu et rouge et aucun son ne sort (page 25).
• Comme cette unité a un transformateur de puissance et un condensateur de grande capacité, le transformateur de puissance peut produire un bruit un court instant après la mise sous tension de l'unité. Ce n'est pas un dysfonctionnement.
• Après extinction de l'unité, attendez au moins deux secondes avant de la rallumer.

A Prises d'entrée XLR

Utilisez des câbles XLR symétriques pour brancher les prises de sortie du préamplificateur à ses prises.

Pour utiliser ces entrées, réglez le sélecteur INPUT SELECTOR de la face arrière de l'unité sur XLR.

• Insérez les fiches XLR symétriques jusqu'à ce que leur loquet se verrouille. Appuyez sur les loquets pour débrancher les câbles.
• La broche 2 des prises d'entrée XLR est le « point chaud ». Utilisez des câbles compatibles.
• Insérez les fiches à fond. Ne regroupez pas ces câbles avec les cordons d'alimentation ou les câbles d'enceintes. Cela pourrait dégrader la qualité audio ou causer des parasites.

B Prises d'entrée RCA

Utilisez des câbles RCA pour brancher les prises de sortie du préamplificateur à ces prises.

Pour utiliser ces entrées, réglez le sélecteur INPUT SELECTOR de la face arrière de l'unité sur RCA.

• Insérez les fiches à fond. Ne regroupez pas ces câbles avec les cordons d'alimentation ou les câbles d'enceintes.
  Cela pourrait dégrader la qualité audio ou causer des parasites.

C Commutateur AUTO POWER SAVE

Sert à mettre en ou hors service la fonction d'économie automatique d'énergie.

Quand la fonction d'économie automatique d'énergie est en service, s'il n'y a pas d'entrée audio (silence continu) en provenance de la source d'entrée sélectionnée pendant environ 30 minutes, l'unité s'éteint automatiquement.

- Ce qui se passe sur les entrées non sélectionnées n'a pas d'effet sur la fonction d'économie automatique d'énergie.

D Sélecteur INPUT SELECTOR

Sert à choisir entre les entrées RCA et XLR.

Me le déplacez pas quand l'unité est allumée. Cela risquerait de provoquer un bruit important pouvant endommager votre audition, l'unité ou les enceintes connectées.

E Borne de mise à la masse [SIGNAL GND]

Utiliser un câble gainé du commerce (par exemple à isolant PVC) pour mettre à la masse des connexions avec les enceintes, le préamplificateur ou d'autres équipements peut améliorer la qualité du son.

- Ce n'est PAS un branchement de terre de sécurité électrique.

F Prise d'entrée d'alimentation [\~IN]

Branchez le cordon d'alimentation fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

- Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

N'utilisez qu'un authentique cordon d'alimentation Esoteric. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique.

Chez Esoteric, nous utilisons des câbles ESOTERIC MEXCEL sans contrainte comme référence.

Pour des informations détaillées, visitez le site web suivant.

http://www.esoteric.jp/products/esoteric/accessory/indexe.html

Afin de protéger les enceintes, suivez les étapes ci-dessous lors de la mise sous et hors tension du système auquel cette unité est connectée.

Mise sous tension

1 Réduisez le volume du préamplificateur au minimum.
2 Allumez la source audio.
3 Allumez le préamplificateur.
4 Allumez cette unité.

Ecotoxic POWER

Après mise sous tension de l'unité, le voyant d'alimentation clignote en bleu et aucun son n'est émis pendant quelques secondes. Attendez que le voyant d'alimentation cesse de clignoter et reste allumé avant de régler le volume et d'effectuer d'autres opérations.

Mise hors tension

1 Si une source audio est en lecture, arrêtez la lecture.
2 Réduisez le volume du préamplificateur au minimum.
3 Éteignez cette unité.

ESOTERIC POWER

4 Éteignez le préamplificateur.
5 Éteignez la source audio.

- Pour garantir votre sécurité, débranchez toujours la fiche d'alimentation de la prise secteur lorsque vous nettoyez l'unité et lors des déplacements ou en cas de non-utilisation prolongée de l'unité.

Notes sur les circuits de protection

Cette unité intègre un circuit de protection contre les courts-circuits en sortie, un circuit de protection contre la surchauffe et un circuit de protection contre le courant continu.

Un circuit de protection est activé quand le voyant d'alimentation clignote en bleu ou alterne entre bleu et rouge.

• Si le voyant d'alimentation clignote en bleu, il peut s'être produit un court-circuit dans les câbles d'enceinte +/-. Dans ce cas, étel- gnez l'unité et vérifiez les branchements des enceintes.
• Si le voyant d'alimentation alterne entre bleu et rouge, c'est que la température interne est élevée. Éteignez l'unité et attendez un moment que la température diminue. Vous pouvez également changer les conditions d'installation pour améliorer la ventilation.
• Si le voyant d'alimentation alterne entre bleu et rouge durant 30 secondes, l'unité s'éteint automatiquement d'elle-même. Après cela, l'interrupteur d'alimentation POWER reste désactivé tant que la température interne est trop élevée.

Si le voyant continue de clignoter même après élimination des causes probables, contactez le magasin dans lequel vous avez acheté l'unité.

Guide de dépannage

Si vous rencontrez un problème avec cette unité, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

L'unité ne s'allume pas.

→Insérez la fiche d'alimentation dans une prise secteur.

L'unité s'éteint automatiquement.

C'est la fonction d'économie automatique d'énergie qui a entraîné son extinction. Appuyez sur la touche POWER de l'unité principale pour l'allumer.
Changez si nécessaire le réglage de la fonction d'économie automatique d'énergie (page 23).

Aucun son n'est produit.

→Mettez l'unité principale sous tension.
→ Vérifiez que le préamplificateur est allumé. Avant d'allumer le préamplificateur, éteignez cette unité.
→Vérifiez qu'un signal sort du préamplificateur.
→ Vérifiez les connexions entre l'unité, le préamplificateur et les enceintes, ainsi qu'entre la source audio et le préamplificateur.
→ Vérifiez que la bonne entrée est sélectionnée sur le préamplificateur.
→Vérifiez que la bonne entrée est sélectionnée sur cette unité.
→Montez le volume du préamplificateur.

Le voyant d'alimentation clignote en bleu ou alterne entre bleu et rouge.

→ Un circuit de protection est activé. Éteignez l'unité et éliminez la cause du problème (page 25).
→ Un court-circuit peut s'être produit avec les câbles d'enceinte +/-. Vérifiez les branchements des câbles d'enceinte.

La position du son dans la stéréo est anormale.

→ Vérifiez qu'aucune des enceintes n'est branchée au moyen d'un câble de connexion dont les pôles +/- sont inversés.

Performances audio

Sortie nominale ....145 W + 145 W (8 Ω) 290 W + 290 W (4 Ω)

Sortie utile maximale ....580 W + 580 W (2 Ω)

Réponse en fréquence.... 5 Hz - 100 kHz (+0 dB, -3 dB, 8 Ω)

Rapport signal/bruit....115 dB (IHF-A)

Distorsion harmonique totale....0,003% (1 kHz, 8 Ω, 145 W)

Gain 29 dB

Facteur d'amortissement 1000

Prises d'entrée....RCA × 1 paire XLR × 1 paire

Impédance d'entrée

RCA 22 kΩ

XLR....44 kΩ

Générales

Alimentation électrique Modèle Europe/Hong-Kong ....CA 230 V, 50 Hz

Modèle USA/Canada CA 120 V, 60 Hz

Modèle Corée ....CA 220 V, 60 Hz

Consommation électrique....440 W (160 W s'il n'y a pas de signal)

Dimensions externes (L × H × P) (hors tout) ... 445 × 221,5 × 476 mm Poids .... 48 kg

Température de fonctionnement ....+10°C à +35°C

Hygrométrie de fonctionnement ....5 % à 85 % (sans condensation)

Température de stockage....-20 °C à +55 °C

Accessoires fournis

Cordon d'alimentation × 1

Patins en feutre × 4

Mode d'emploi (ce document) × 1

Carte de garantie x 1

- Caractéristiques techniques et aspect sont sujets à changements sans préavis.

- Le poids et les dimensions sont des valeurs approchées.

- Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

ESOTERIC 221.5 281 445

358.3 476

MINT 10 ALAB 5 MINT 2 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000 OFF 100000

Les dimensions sont en millimètres (mm)

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Conectores de entrada.... RCA × 1 par XLR × 1 par

Impedancia de entrada RCA....22 kΩ XLR....44 kΩ

General

Alimentación

Modelo para Europa/Hong Kong ....CA 230 V, 50 Hz
