Type de produit	Multimètre numérique
Marque	Trotec
Modèle	BE49
Affichage	Écran LCD, 4000 points
Fonctions de mesure	Tension CC/CA, courant CC/CA, résistance, test de continuité, test de diode
Tension maximale	600 V
Courant maximal	10 A (fusible F10A/600V) et 200 mA (fusible F200mA/600V)
Résistance maximale	40 MΩ
Alimentation	Pile 9 V (type 6LR61 ou 6F22)
Dimensions (approx.)	150 x 70 x 30 mm
Poids (approx.)	200 g (avec pile)
Sécurité	CAT III 600 V, double isolation
Normes	CE
Accessoires fournis	Câbles de mesure, pile, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits agressifs, abrasifs ou décapants
Pièces détachées et réparabilité	Fusibles remplaçables (F10A/600V et F200mA/600V) ; pile remplaçable
Informations générales	Usage intérieur uniquement ; ne pas utiliser en milieu explosif ou humide ; protéger du rayonnement solaire direct

FOIRE AUX QUESTIONS - BE49 TROTEC

Comment remplacer la pile du multimètre BE49 ?

Débranchez les câbles de mesure avant toute intervention. Ouvrez le compartiment à piles, retirez la pile usagée et insérez une pile neuve de type 9 V (6LR61 ou 6F22) en respectant la polarité. Refermez le compartiment.

Quels sont les fusibles utilisés dans le BE49 et comment les remplacer ?

Le multimètre utilise deux fusibles : un de 10 A/600 V et un de 200 mA/600 V. Pour les remplacer, débranchez les câbles de mesure, ouvrez le compartiment fusibles (au dos), retirez le fusible défectueux et insérez un fusible neuf de même calibre.

Quelles sont les précautions de sécurité essentielles avant d'utiliser l'appareil ?

Lisez le manuel d'utilisation. Vérifiez l'absence de dommages sur l'appareil et les câbles. Ne l'utilisez pas si le boîtier ou le compartiment à piles est ouvert. Évitez tout contact avec des pièces sous tension. Portez des équipements de protection si nécessaire.

Comment choisir la bonne plage de mesure ?

Avant chaque mesure, sélectionnez la plage appropriée. En cas de doute, choisissez la plage la plus élevée. Retirez les câbles de mesure avant de changer de plage pour éviter d'endommager l'appareil.

Puis-je mesurer une tension supérieure à 600 V avec le BE49 ?

Non, la tension maximale admissible est de 600 V. Mesurer une tension supérieure peut endommager l'appareil et présenter un risque d'électrocution.

Comment nettoyer le multimètre BE49 ?

Utilisez un chiffon sec et doux. N'utilisez jamais de nettoyants agressifs, abrasifs ou décapants. Évitez que des liquides pénètrent dans le boîtier.

Le BE49 est-il adapté à une utilisation en extérieur ?

L'appareil est destiné à un usage intérieur. Ne l'exposez pas à la pluie, à l'humidité excessive ou à des températures extrêmes. Protégez-le du rayonnement solaire direct.

Que faire en cas d'affichage de valeur anormale ?

Vérifiez la plage de mesure sélectionnée, l'état de la pile, et l'intégrité des câbles. Si le problème persiste, faites contrôler l'appareil par un professionnel.

Comment éliminer le multimètre et ses piles en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électriques et électroniques. Les piles usagées doivent être retirées et éliminées conformément à la réglementation locale.

Où trouver le numéro de série et les informations de garantie ?

Le numéro de série et les informations de garantie sont généralement indiqués sur l'emballage ou dans le manuel. Consultez le site web de Trotec ou contactez le service client pour plus de détails.

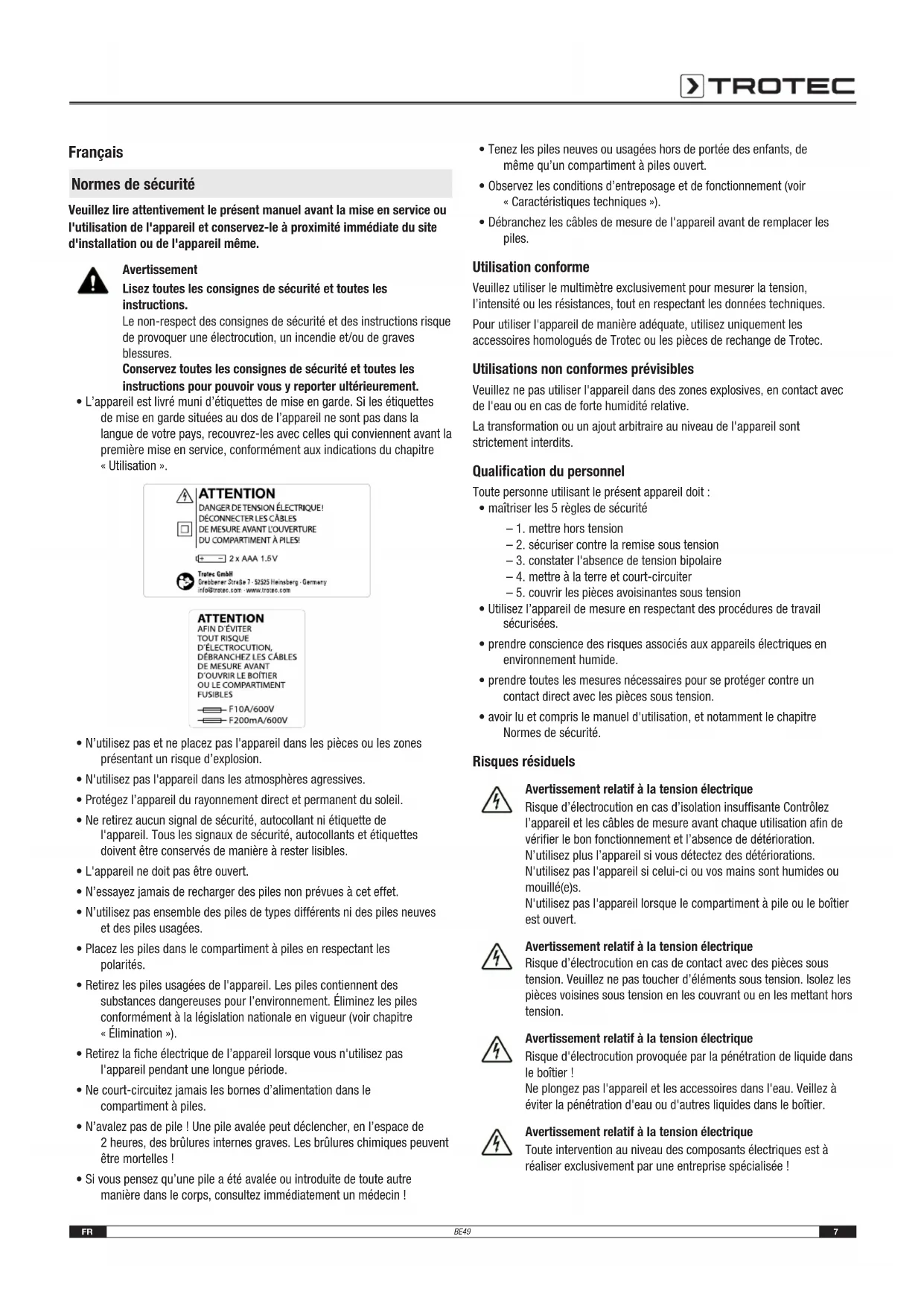

MODE D'EMPLOI BE49 TROTEC

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

- L'appareil est livré muni d'étiquettes de mise en garde. Si les étiquettes de mise en garde situées au dos de l'appareil ne sont pas dans la langue de votre pays, recouvrez-les avec celles qui conviennent avant la première mise en service, conformément aux indications du chapitre « Utilisation ».

Attention

AFIN D'ÉVITER

TOUT RISQUE

D'électrocution,

DÉBRANCHEZ LES CABLES

DE MESURE AVANT

D'OUVRIR LE BOÎtier

OUVRIR LE COMPARTIMENT

FUSIBLES

F10A/600V

E200mA/600V

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. • L'appareil ne doit pas être ouvert.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de l'appareil lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
• N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.
• Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).
• Débranchez les câbles de mesure de l'appareil avant de remplacer les piles.

Utilisation conforme

Veuillez utiliser le multimètre exclusivement pour mesurer la tension, l'intensité ou les résistances, tout en respectant les données techniques.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.

Utilisations non conformes prévisibles

Veuillez ne pas utiliser l'appareil dans des zones explosives, en contact avec de l'eau ou en cas de forte humidité relative.

La transformation ou un ajout arbitraire au niveau de l'appareil sont strictement interdits.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- maîtriser les 5 règles de sécurité

• mettre hors tension
• sécuriser contre la remise sous tension
• constater l'absence de tension bipolaire
• mettre à la terre et court-circuiter
• couvrir les pièces avoisinantes sous tension
• Utilisez l'appareil de mesure en respectant des procédures de travail sécurisées.
• prendre conscience des risques associés aux appareils électriques en environnement humide.
• prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.
• Avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Avertissement relatif à la tension électrique

Risque d'électrocution en cas d'isolation insuffisante. Contrôlez l'appareil et les câbles de mesure avant chaque utilisation afin de vérifier le bon fonctionnement et l'absence de détérioration.

N'utilisez plus l'appareil si vous détectez des détériorations.

N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillées.

N'utilisez pas l'appareil lorsque le compartiment à pile ou le boîtier est ouvert.

Avertissement relatif à la tension électrique

Risque d'électrocution en cas de contact avec des pièces sous tension. Veuillez ne pas toucher d'éléments sous tension. Isolez les pièces voisines sous tension en les couvrant ou en les mettant hors tension.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier !

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

Pour éviter toute détérioration de l'appareil, assurez-vous, avant chaque mesure, d'avoir choisi la bonne plage de mesure. En cas de doute, sélectionnez la plage la plus étendue. Enlevez le câble de mesure du point de mesure avant de modifier la plage de mesure.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur unail électrique ou électronique, signifie que celui-ci ne doit pas êtreé en fin de vie avec les ordures ménagères. Des points de collectes pour les appareils électriques ou électroniques usagés sont à votreition à proximité de chez vous. Les autorités de votre ville ou de votreune peuvent vous en fournir les adresses. Pour de nombreux pays deous trouverez sur la page Internet https://hub. trotec. com/? id=45090formations sur d'autres possibilités de prise en charge. Sinon, adressez-une entreprise homologuée dans votre pays pour le recyclage etnation des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries en conformité avec les dispositions légales en vigueur.

Valable uniquement en france

NOTICE

À DÉPOSER DANS

LE BAC DE TRI
