Produkttyp	Digitalmultimeter
Marke	Trotec
Modell	BE49
Anzeige	LCD-Bildschirm, 4000 Zählungen
Messfunktionen	Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Durchgangsprüfung, Diodentest
Maximale Spannung	600 V
Maximaler Strom	10 A (Sicherung F10A/600V) und 200 mA (Sicherung F200mA/600V)
Maximaler Widerstand	40 MΩ
Stromversorgung	9V-Batterie (Typ 6LR61 oder 6F22)
Abmessungen (ca.)	150 x 70 x 30 mm
Gewicht (ca.)	200 g (mit Batterie)
Sicherheit	CAT III 600 V, doppelte Isolierung
Normen	CE
Mitgeliefertes Zubehör	Messleitungen, Batterie, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine aggressiven, scheuernden oder ätzenden Mittel verwenden
Ersatzteile und Reparierbarkeit	Austauschbare Sicherungen (F10A/600V und F200mA/600V); austauschbare Batterie
Allgemeine Informationen	Nur für den Innenbereich; nicht in explosionsgefährdeter oder feuchter Umgebung verwenden; vor direkter Sonneneinstrahlung schützen

Häufig gestellte Fragen - BE49 TROTEC

Wie wechsle ich die Batterie des Multimeters BE49?

Trennen Sie vor jedem Eingriff die Messleitungen. Öffnen Sie das Batteriefach, entnehmen Sie die alte Batterie und legen Sie eine neue 9V-Batterie (Typ 6LR61 oder 6F22) unter Beachtung der Polarität ein. Schließen Sie das Fach.

Welche Sicherungen werden im BE49 verwendet und wie werden sie ausgetauscht?

Das Multimeter verwendet zwei Sicherungen: eine 10 A/600 V und eine 200 mA/600 V. Zum Austausch trennen Sie die Messleitungen, öffnen Sie das Sicherungsfach (auf der Rückseite), entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleicher Größe ein.

Welche grundlegenden Sicherheitsvorkehrungen sind vor der Verwendung des Geräts zu beachten?

Lesen Sie die Bedienungsanleitung. Überprüfen Sie Gerät und Kabel auf Schäden. Verwenden Sie es nicht, wenn das Gehäuse oder das Batteriefach geöffnet ist. Vermeiden Sie Kontakt mit spannungsführenden Teilen. Tragen Sie ggf. Schutzausrüstung.

Wie wähle ich den richtigen Messbereich?

Wählen Sie vor jeder Messung den geeigneten Bereich. Im Zweifelsfall wählen Sie den höchsten Bereich. Entfernen Sie die Messleitungen, bevor Sie den Bereich wechseln, um Schäden am Gerät zu vermeiden.

Kann ich mit dem BE49 eine Spannung über 600 V messen?

Nein, die maximal zulässige Spannung beträgt 600 V. Das Messen höherer Spannungen kann das Gerät beschädigen und ein Stromschlagrisiko darstellen.

Wie reinige ich das Multimeter BE49?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals aggressive, scheuernde oder ätzende Reinigungsmittel. Vermeiden Sie, dass Flüssigkeiten in das Gehäuse eindringen.

Ist das BE49 für den Einsatz im Freien geeignet?

Das Gerät ist für den Innenbereich bestimmt. Setzen Sie es nicht Regen, übermäßiger Feuchtigkeit oder extremen Temperaturen aus. Schützen Sie es vor direkter Sonneneinstrahlung.

Was tun bei abnormaler Wertanzeige?

Überprüfen Sie den ausgewählten Messbereich, den Zustand der Batterie und die Unversehrtheit der Kabel. Wenn das Problem weiterhin besteht, lassen Sie das Gerät von einem Fachmann überprüfen.

Wie entsorge ich das Multimeter und seine Batterien am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronikaltgeräte ab. Die verbrauchten Batterien müssen entnommen und gemäß den örtlichen Vorschriften entsorgt werden.

Wo finde ich die Seriennummer und Garantieinformationen?

Die Seriennummer und Garantieinformationen befinden sich in der Regel auf der Verpackung oder in der Bedienungsanleitung. Besuchen Sie die Website von Trotec oder wenden Sie sich an den Kundendienst, um weitere Einzelheiten zu erfahren.

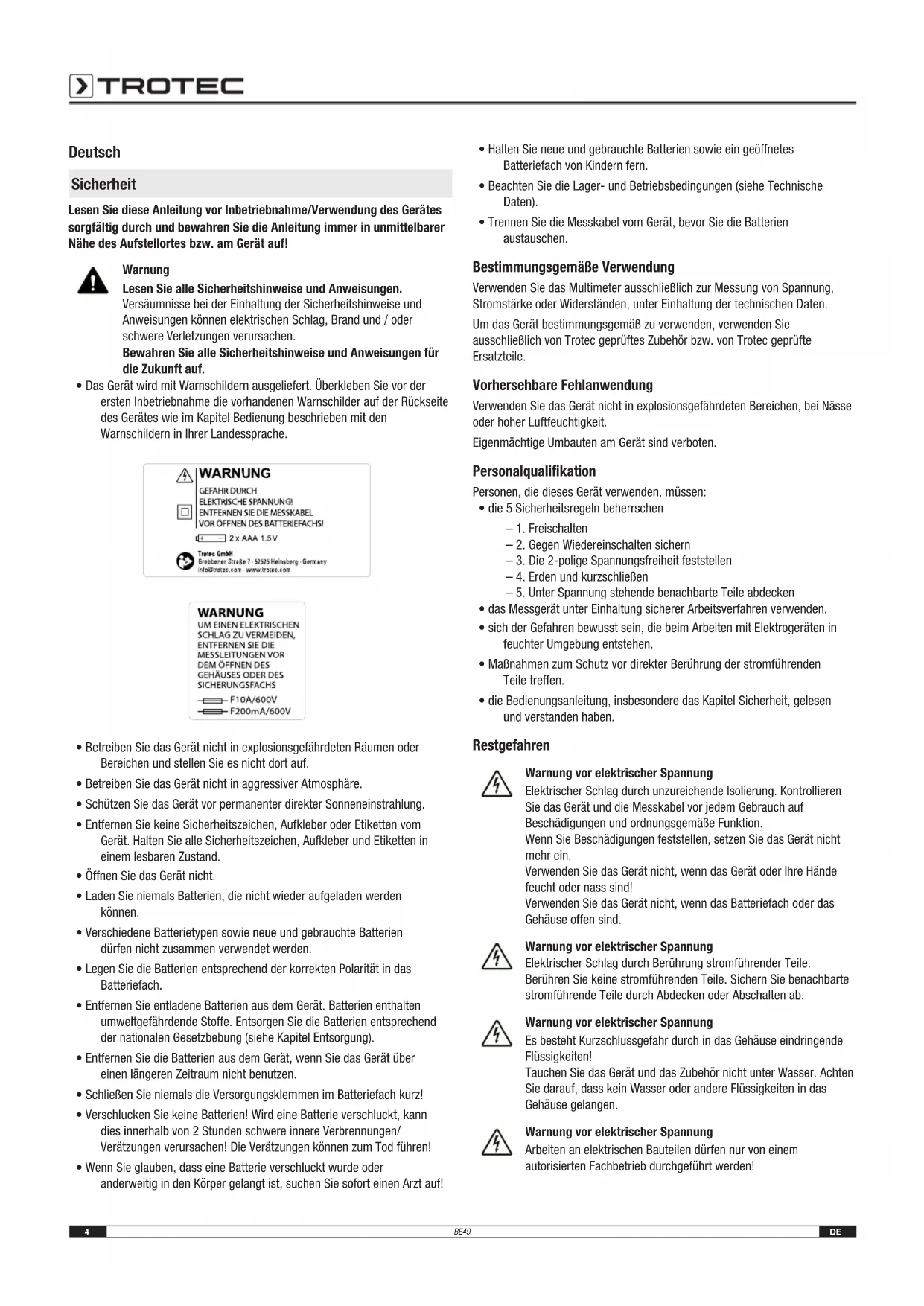

BEDIENUNGSANLEITUNG BE49 TROTEC

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

- Das Gerät wird mit Warnschildern ausgeliefert. Überkleben Sie vor der ersten Inbetriebnahme die vorhandenen Warnschilder auf der Rückseite des Gerätes wie im Kapitel Bedienung beschrieben mit den Warnschildern in Ihrer Landessprache.

WARNUNG

UM EINEN ELEKTRISCHEN SCHLAG ZU VERMEIDEN, ENTFERNEN SIE DIE MESSLEITUNGEN VOR DEM ÖFFNEN DES GEHÄUSES ODER DES SICHERUNGSFACHS

- Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen oder Bereichen und stellen Sie es nicht dort auf.

- Betreiben Sie das Gerät nicht in aggressiver Atmosphäre.

- Schützen Sie das Gerät vor permanenter direkter Sonneneinstrahlung.

- Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

- Öffnen Sie das Gerät nicht.

- Laden Sie niemals Batterien, die nicht wieder aufgeladen werden können.

- Verschiedene Batterietypen sowie neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Legen Sie die Batterien entsprechend der korrekten Polarität in das Batteriefach.

- Entfernen Sie entladene Batterien aus dem Gerät. Batterien enthalten umweltgefährdende Stoffe. Entsorgen Sie die Batterien entsprechend der nationalen Gesetzbebung (siehe Kapitel Entsorgung).

- Entfernen Sie die Batterien aus dem Gerät, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.

- Schließen Sie niemals die Versorgungsklemmen im Batteriefach kurz!

- Verschlucken Sie keine Batterien! Wird eine Batterie verschluckt, kann dies innerhalb von 2 Stunden schwere innere Verbrennungen/Verätzungen verursachen! Die Verätzungen können zum Tod führen!

- Wenn Sie glauben, dass eine Batterie verschluckt wurde oder anderweitig in den Körper gelangt ist, suchen Sie sofort einen Arzt auf!

• Halten Sie neue und gebrauchte Batterien sowie ein geöffnetes Batteriefach von Kindern fern.
• Beachten Sie die Lager- und Betriebsbedingungen (siehe Technische Daten).
• Trennen Sie die Messkabel vom Gerät, bevor Sie die Batterien austauschen.

Bestimmungsgemäße Verwendung

Verwenden Sie das Multimeter ausschließlich zur Messung von Spannung, Stromstärke oder Widerständen, unter Einhaltung der technischen Daten.

Um das Gerät bestimmungsgemäß zu verwenden, verwenden Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Trotec geprüfte Ersatzteile.

Vorhersehbare Fehlanwendung

Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, bei Nässe oder hoher Luftfeuchtigkeit.

Eigenmächtige Umbauten am Gerät sind verboten.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

• die 5 Sicherheitsregeln beherrschen

• 1. Freischalten
• 1. Gegen Wiedereinschalten sichern
• 1. Die 2-polige Spannungsfreiheit feststellen
• 1. Erden und kurzschließen
• 1. Unter Spannung stehende benachbarte Teile abdecken

• das Messgerät unter Einhaltung sicherer Arbeitsverfahren verwenden.

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• Maßnahmen zum Schutz vor direkter Berührung der stromführenden Teile treffen.
• die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Restgefahren

Warnung vor elektrischer Spannung

Elektrischer Schlag durch unzureichende Isolierung. Kontrollieren Sie das Gerät und die Messkabel vor jedem Gebrauch auf Beschädigungen und ordnungsgemäße Funktion.

Wenn Sie Beschädigungen feststellen, setzen Sie das Gerät nicht mehr ein.

Verwenden Sie das Gerät nicht, wenn das Gerät oder Ihre Hände feucht oder nass sind!

Verwenden Sie das Gerät nicht, wenn das Batteriefach oder das Gehäuse offen sind.

Warnung vor elektrischer Spannung

Elektrischer Schlag durch Berührung stromführender Teile. Berühren Sie keine stromführenden Teile. Sichern Sie benachbarte stromführende Teile durch Abdecken oder Abschalten ab.

Warnung vor elektrischer Spannung

Es besteht Kurzschlussgefahr durch in das Gehäuse eindringende Flüssigkeiten!

Tauchen Sie das Gerät und das Zubehör nicht unter Wasser. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung

Erstickungsgefahr!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Vorsicht

Halten Sie ausreichend Abstand zu Wärmequellen.

Hinweis

Um Beschädigungen am Gerät zu vermeiden, vergewissern Sie sich vor jeder Messung, dass der richtige Messbereich gewählt ist. Wenn Sie sich nicht sicher sind, wählen Sie den größten Messbereich. Entfernen Sie die Messkabel vom Messpunkt, bevor Sie den Messbereich ändern.

Hinweis

Um Beschädigungen am Gerät zu vermeiden, setzen Sie es keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aus.

Hinweis

Verwenden Sie zur Reinigung des Gerätes keine scharfen Reiniger, Scheuer- oder Lösungsmittel.

Entsorgung

Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und nach den geltenden örtlichen Entsorgungsvorschriften.

Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Ansonsten wenden Sie sich bitte an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

In Deutschland gilt die Pflicht der Vertreiber zur unentgeltlichen Rücknahme von Altgeräten nach § 17 Absatz 1 und 2 gemäß Elektro- und Elektronikgerätegesetz - ElektroG.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Batterien und Akkus gehören nicht in den Hausmüll, sondern müssen in tropäischen Union – gemäß Richtlinie 2006/66/EG DES EUROPÄISCHEN MENTS UND DES RATES vom 06. September 2006 über Batterien und ulatoren – einer fachgerechten Entsorgung zugeführt werden. Bitte gen Sie Batterien und Akkus entsprechend den geltenden gesetzlichen mungen.
