MODE D'EMPLOI WIO 3T126 PFE WHIRLPOOL
Afin de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur: www.whirlpool.eu/register
Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

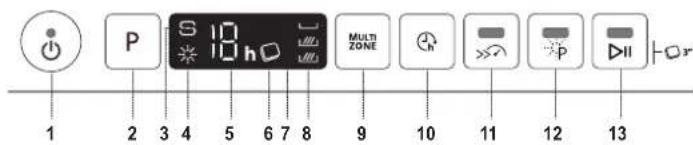

Panneau de commande
- Touche Marche-Arrêt/Réinitialisation avec le voyant
- Sélecteur de programme
- Voyant de niveau de sel
- Voyant de niveau de liquide de rinçage
- Voyant pour le numéro du programme et le retard réglage
- Voyant Pastille
- Affichage
- Voyant Multizone
- Touche Multizone
- Touche Différé
- Touche Turbo avec le voyant
- Touche Power Clean® avec le voyant
- Touche Départ/Pause avec le voyant / Pastille
REMLIR Le réservoir de SEL régénérant
L'utilisation de sel régénérant empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.
• Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÊTRE VIDE. - Il est important de régler la dureté de l'eau. Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et il doit être rempli quand le voyant NIVEAU DE SEL S est allumé sur le panneau de commande.
- Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
- La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.
- Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.
- Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.
Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).
Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.
REMLIR Le distributeur de liquide de rinçage
Le liquide de rinçage permet à la vaisselle de sècher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE ✉ est allumé à l'écran. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.
REMLIR Le distributeur de détergent
Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.
Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE. Elle ajuste le programme de façon à toujours obtenir les meilleurs résultats de lavage et séchage.
L'utilisation d'un détergent non conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.
Système adoucisseur d'eau
L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.
Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.
La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 Cycles ECO avec un niveau de dureté de l'eau réglé à 3. Le processus de régénération a lieu en fin de cycle pendant que le lave-vaisselle est à l'arrêt. Au début du cycle suivant, le rinçage des résines permet d'évacuer tout le calcaire précipité et le saumur résiduel.
- Une régénération simple consomme : ~3,5 L d'eau;
- Prend jusqu'à 5 minutes supplémentaires pour le cycle;
- Consomme moins de 0,005 kWh d'énergie.
TABLEAU DES PROGRAMMES
| Programme | Description des programmes | Séchage | NaturalDry | Options disponibles*) | Durée du programme de lavage (h:min)2) | Consommation d'eau (l/cycle) | Consommation d'énergie (kWh/cycle) |
| 1. | Eco | Éco 50°- Le programme Eco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européenne en matière d'éco-conception. | √ | √ | | 3:10 9,5 0,95 | | |
| 2. | | 6thSense® 50°- 60° - Pour la vaisselle normalement sale avec des résidus de nourriture secs. Détermine le degré de saleté de la vaisselle et règle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparaît sur l'afficheur et la durée du cycle est mise à jour. | √ | √ | | 1:25 - 3:00 7,0 - 14,0 0,90 | - 1,40 | |
| 3. | | Intensif 65° - Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate). | √ | √ | | 2:50 16,0 | 1,60 | |
| 4. | | Lavage et séchage rapide 50° - Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps. | √ | √ | | 1:25 11,5 | 1,10 | |
| 5. | | Cristal 45° - Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses. | √ | √ | | 1:40 11,5 | 1,20 | |
| 6. | | Rapide 30' 50° - Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage. | - | - | | 0:30 9,0 0,50 | | |
| 7. | | Silencieux 50° - Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit. | √ | √ | | 3:30 15,0 | 1,15 | |
| 8. | | Prélavage - Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard. N'utilisez pas de détergent avec ce programme. | - | - | | 0:12 4,5 0,01 | | |
Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: dw_test_support@whirlpool.com. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes.
*) Les options ne peuvent pas toutes être utilisées en même temps.
**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.
Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.
Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE). Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.
MULTI ZONE MULTIZONE - S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du détergent. Par défaut, l'appareil lave la vaisselle sur tous les paniers.
DIFFÉRÉ - Le début du programme peut être retardé pour une période entre 1 et 12 heures. La fonction DIFFÉRÉ ne peut pas être modifiée lorsque le programme est en cours.
TURBO - Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.
POWER CLEAN® - Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles.
PASTILLE - Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.
TÉMOIN DE FONCTIONNEMENT - Un voyant LED projeté sur le sol indique que le lave-vaisselle fonctionne. Un des modes de fonctionnement suivants peut être sélectionné :
a) Fonction désactivée.
b) Lorsque le cycle est lancé, le voyant s'illumine quelques secondes; il reste éteint durant le cycle, et clignote à la fin du cycle.
c) Le voyant reste allumé durant le cycle et clignote à la fin du cycle (mode par défaut).
NaturalDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sûre pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option TURBO sera activée.
Chargement des paniers
CAPACITÉ : 14 couverts standards
Compartiment à couverts
Le troisième panier a été conçu pour contenir les couverts.
(exemple de chargement du compartiment à couverts)
PANIER SUPÉRIEUR
Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers, verres, tasses, petits saladiers.
VOLETS PLIABLES
AVEC POSITIONS
AJUSTABLES
(exemple de chargement du panier supérieur)
Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.
Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des assiettes, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des saladiers.
POWER CLEAN®
Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être
utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place.
Placer les poêles et les casseroles face aux jets Power Clean® situés à l'arrière de la cuve et activez POWER CLEAN® sur le bandeau.
Nettoyage et entretien
Plus d'informations dans le Guide d'Utilisation Quotidienne sur le site Internet.
NETTOYER L'ENSEMBLE FILTRE NETTOYER LES BRAS D'ASPERSION
Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig 4).
Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire.
Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.
Dépannage
Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.
Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livret de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.
| PROBLÈMES CAUSES POSSIBLES SOLUTIONS | |
| L'eau n'arrive pas au lave-vaisselle.L'afficheur indique : H,6 et le voyant MARCHE/ARRÊT clignote rapidement. | L'alimentation d'eau est vide ou le robinet est fermé. | Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert. |
| Le tuyau d'arrivée est plié. | Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaisselle et relancez-le. |
| Le tamis dans le tuyau d'arrivée d'eau est obstrué ; il est nécessaire de le nettoyer. | Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrez le programme. |
| Le lave-vaisselle termine le cycle prématurationL'afficheur indique : 15 et le voyant MARCHE/ARRÊT clignote rapidement. | Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique. | Vérifiez que le tuyau de vidange n'est pas trop engagé dans la canalisation mura-le du réseau d'évacuation des eaux usées (voir INSTALLATION). En cas d'un branchement du tuyau de vidange sur le syphon d'un évier de cuisine, il faut installer un dispositif anti retour pour éviter le risque de siphonnage du lave-vaisselle |
| De l'air est présent dans l'alimentation en eau. | Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laissant entrer de l'air. |
Vous trouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits :
- En utilisant le QR code sur votre produit. • En visitant notre site web docs.whirlpool.eu et parts-selfservice.whirlpool.com
- Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.
Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend également l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
