MANUALE UTENTE WIO 3T126 PFE WHIRLPOOL
Per ricevere assistenza in modo più completo, registrare il proprio apparecchio sul sito: www.whirlpool.eu/register
Prima di utilizzare l'apparecchio, leggere attentamente le Istruzioni per la sicurezza.

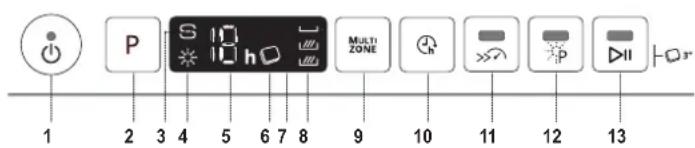

PANNELLO COMANDI
- Tasto Accensione-Spegnimento/Ripristino e relativa spia
- Tasto di selezione programmi
- Indicatore di riempimento del sale
- Indicatore di riempimento del brillantante
-
Numero programma e indicatore di durata del ritardo
-
Spia Pastiglia
- Display
- Spia Multizone
- Tasto Multizone
- Tasto di avvio ritardato
- Tasto Turbo e relativa spia
- Tasto Power Clean® e relativa spia
- Tasto AVVIO/Pausa e relativa spia / Pastiglia
PRIMO UTILIZZO
RIFORNIMENTO DEL SERBATOIO DEL SALE
L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.
- È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.
- È essenziale quindi che il livello di durezza dell'acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifornito ogni volta che la spia dell'indicatore di RIEMPIMENTO SALE S posta sul pannello comandi è illuminata.
- È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.
- È essenziale quindi che il livello di durezza dell'acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifornito ogni volta che la spia dell'indicatore di RIEMPIMENTO SALE S posta sul pannello comandi è illuminata.
- Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
- Solo la prima volta: riempire d'acqua il serbatoio del sale.
- Sistemare opportunamente l'imbuto (vedere figura) e rifornire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
- Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante l'apertura.
Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione). Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.
RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE
L'utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell'indicatore di RIEMPIMENTO BRIL-LANTANTE sul pannello comandi è illuminata. Non versare MAI il brillantante direttamente all'interno della vaschetta.
RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all'interno del distributore. Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo „All in one“, si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell'asciugatura.
L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.
SISTEMA DI ADDOLCIMENTO DELL'ACQUA
L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.
Questo sistema si rigenera con il sale, che deve essere perciò rabbocca-
to quando il serbatoio del sale è vuoto.
La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco.
Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.
- Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
- Un prolungamento di 5 minuti della normale durata del ciclo;
- Un consumo di energia minore di 0,005 kWh.
- Ogni rigenerazione comporta: un consumo di \~3,5 litri d'acqua;
- Un prolungamento di 5 minuti della normale durata del ciclo;
- Un consumo di energia minore di 0,005 kWh.
TABELLA DEI PROGRAMMI
| Programma | Descrizione dei programmi | Fase di asciugatura | NaturalDry | Opzioni disponibili *) | Durata pro-gramma di lavaggio (h:min) ^(*) | Consumo d'acqua (litri/ciclo) | Consumo energetico (kWh/ciclo) |
| 1. | Eco | Eco 50°- Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile. | √ | √ | | 3:10 9,5 0,95 | | |
| 2. | | 6 ^th Sense® 50°- 60°- Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un'animazio-ne e la durata del ciclo viene aggiornata. | √ | √ | | 1:25 - 3:00 7,0 - 14,0 0,90 | - 1,40 | |
| 3. | | Intensivo 65° - Stoviglie e pentole molto sporche (non usare per pezzi delicati). | √ | √ | | 2:50 | 16,0 | 1,60 |
| 4. | | Lavaggio rapido e asciugatura 50° - Stoviglie normalmente sporche. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore. | √ | √ | | 1:25 11,5 | 1,10 | |
| 5. | | Cristalli 45° - Programma adatto a oggetti delicati, più sensibili alle tem-perature elevate, ad esempio bicchieri e tazze. | √ | √ | | 1:40 | 11,5 | 1,20 |
| 6. | | Rapido 30' 50° - Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non è prevista una fase di asciugatura. | - | - | | 0:30 9,0 0,50 | | |
| 7. | | Silenzioso 50° - Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora. | √ | √ | | 3:30 | 15,0 | 1,15 |
| 8. | | Prelavaggio - Da utilizzare per sciacquare le stoviglie da lavare successi-vamente. Questo programma non richiede detersivo. | - | - | | 0:12 4,5 0,01 | | |
La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all'indirizzo: dw_test_support@whirlpool.com Questi programmi non richiedono un pre-trattamento delle stoviglie.
*) Non è possibile selezionare tutte le opzioni contemporaneamente.
**)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata effettiva può dipendere da molti fattori. quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.
OPZIONI E FUNZIONI
Scansionare il codice QR sull'apparecchio per visualizzare informazioni più dettagliate.
È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI). In caso di opzione non compatibile con il programma selezionato (vedere la TABELLA DEI PROGRAMMI), il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.
MULTIZONE MULTIZONE - Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare un mezzo carico. Come sua impostazione predefinita, l'apparecchio esegue il lavaggio in tutti i cestelli.
AVVIO RITARDATO - È possibile ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore. Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO.
TURBO - L'opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio e asciugatura.
POWER CLEAN® - Grazie ai getti speciali supplementari questa funzione consente un lavaggio più intenso ed efficace nell'area specifica del cestello inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole.
PASTIGLIA- Quando si utilizza un detergente in polvere o liquido questa opzione deve rimanere disattivata.
SPIA FUNZIONAMENTO - La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. È possibile selezionare una delle seguenti modalità di funzionamento:
a) Funzione disattivata
b) All'avvio del ciclo di lavaggio la spia si illumina per pochi secondi, rimane spenta per tutta la durata del ciclo e lampeggia alla sua conclusione.
c) La spia rimane illuminata durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita).
NaturalDry è una funzione di asciugatura a convezione che apre automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo ogni lavaggio. La porta può essere aperta quando la temperatura è tale da non poter danneggiare i mobili della cucina; ciò significa che non si apre se è attiva l'opzione ANTIBATTERICO.
Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio.
(esempio di carico del ce-
stello superiore)
Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.
(esempio di carico del cestello superiore)
Sponde ribaltabili con
posizione regolabile
CESTELLO INFERIORE
(esempio di carico nel cestello inferiore)
OPZIONE POWER CLEAN® NEL CESTELLO INFERIORE
L'opzione Power Clean® utilizza specifici getti d'acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestello inferiore è munito di Space Zone, lo specifico sostegno estraibile posto nella parte posteriore del cestello e utilizzabile per sostenere in posizio-
ne verticale pentole e casseruole e ottimizzare in tal modo lo spazio.
Nel disporre pentole e casseruole rivolte verso l'elemento Power Clean® attivare la corrispondente opzione POWER CLEAN® dal pannello comandi.
PULIZIA E MANUTENZIONE
Maggiori informazioni nella Guida Rapida sul sito web.
PULIZIA DEL GRUPPO FILTRO PULIZIA DEI BRACCI ASPERSORI
2
3
Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.
NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).
Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario.
È possibile smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.
RISOLUZIONE DEI PROBLEMI
Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l'elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.
| PROBLEMI POSSIBILI CAUSE SOLUZIONE | |
| La lavastoviglie non esegue il carico dell'acqua.Sul display viene visualizzato H,6 e il LED ACCENSIONE/ SPEGNIMENTO lampeggia rapidamente | Assenza di alimentazione idrica o rubinetto chiuso. | Accertarsi che il tubo di alimentazione idrica contenga l'acqua necessaria o che il rubinetto sia aperto. |
| Il tubo di carico è piegato | Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla. |
| L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo. | Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accende-re la lavastoviglie e avviare un programma nuovo. |
| La lavastoviglie termina il ciclo di lavaggio troppo presto.Sul display viene visualizzato 15 e il LED ACCENSIONE/ SPEGNIMENTO lampeggia rapidamente | Il tubo di scarico è posizionato troppo in basso o crea un effetto sifone nell'impianto di scarico domestico. | Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere INSTALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria. |
| Aria nel tubo di mandata dell'acqua. | Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria. |
- Utilizzo del codice QR sul prodotto.
- Visitando il nostro sito web docs.whirlpool.eu e parts-selfservice.whirlpool.com
- Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.
I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica. L'etichetta riporta anche il codice identificativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu.
