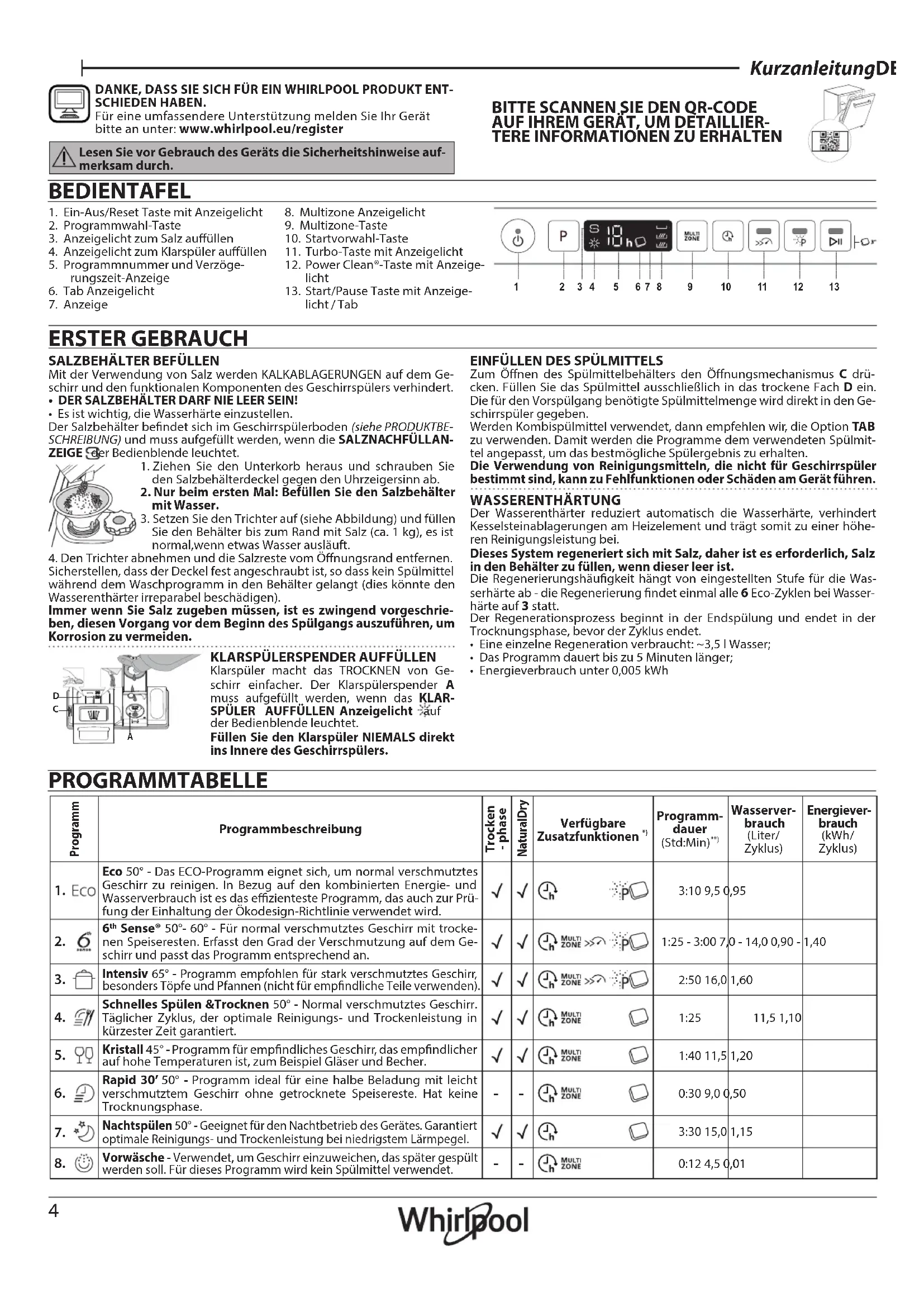

BEDIENUNGSANLEITUNG WIO 3T126 PFE WHIRLPOOL
Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte an unter: www.whirlpool.eu/register
Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.

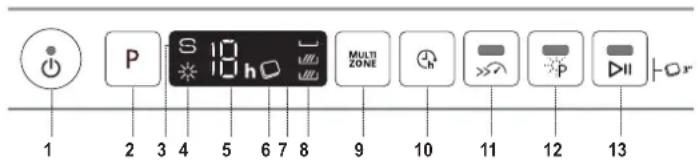

BEDIENTAFEL
- Ein-Aus/Reset Taste mit Anzeigelicht
- Programmwahl-Taste
- Anzeigelicht zum Salz auffüllen
- Anzeigelicht zum Klarspüler auffüllen
- Programmnummer und Verzögerungszeit-Anzeige
- Tab Anzeigelicht
-
Anzeige
-
Multizone Anzeigelicht
- Multizone-Taste
- Startvorwahl-Taste
- Turbo-Taste mit Anzeigelicht
- Power Clean®-Taste mit Anzeigelicht
- Start/Pause Taste mit Anzeigelicht / Tab
ERSTER GEBRAUCH
SALZBEHÄLTER BEFÜLLEN
Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Geschirr und den funktionalen Komponenten des Geschirrspülers verhindert.
• DER SALZBEHÄLTER DARF NIE LEER SEIN!
- Es ist wichtig, die Wasserhärte einzustellen.
Der Salzbehälter befindet sich im Geschirrspülerboden (siehe PRODUKTBE-SCHREIBUNG) und muss aufgefüllt werden, wenn die SALZNACHFÜLLAN-ZEIGE der Bedienblende leuchtet.
- Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.
- Nur beim ersten Mal: Befüllen Sie den Salzbehälter mit Wasser.
-
Setzen Sie den Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg), es ist normal, wenn etwas Wasser ausläuft.
-
Den Trichter abnehmen und die Salzreste vom Öffnungsrand entfernen. Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen).
Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben, diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um Korrosion zu vermeiden.
Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLAR-SPÜLER AUFFÜLLEN Anzeigelicht auf der Bedienblende leuchtet.
Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.
EINFÜLLEN DES SPÜLMITTELS
Zum Öffnen des Spülmittelbehälters den Öffnungsmechanismus C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.
Werden Kombispülmittel verwendet, dann empfehlen wir, die Option TAB zu verwenden. Damit werden die Programme dem verwendeten Spülmittel angepasst, um das bestmögliche Spülergebnis zu erhalten.
Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen.
WASSERENTHÄRTUNG
Der Wasserenthärter reduziert automatisch die Wasserhärte, verhindert Kesselsteinablagerungen am Heizelement und trägt somit zu einer höheren Reinigungsleistung bei.
Dieses System regeneriert sich mit Salz, daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist.
Die Regenerierungshäufigkeit hängt von eingestellten Stufe für die Wasserhärte ab - die Regenerierung findet einmal alle 6 Eco-Zyklen bei Wasserhärte auf 3 statt.
Der Regenerationsprozess beginnt in der Endspülung und endet in der Trocknungsphase, bevor der Zyklus endet.
- Eine einzelne Regeneration verbraucht: \~3,5 l Wasser;
• Das Programm dauert bis zu 5 Minuten länger;
• Energieverbrauch unter 0,005 kWh
PROGRAMMTABELLE
| Programm | Programmbeschreibung | Trocken - phase | NaturalDry | Verfügbare Zusatzfunktionen *) | Programmdauer (Std:Min)** | Wasserverbrauch (Liter/ Zyklus) | Energieverbrauch (kWh/ Zyklus) |
| 1. Eco | Eco 50° - Das ECO-Programm eignet sich, um normal verschmutztes Geschirr zu reinigen. In Bezug auf den kombinierten Energie- und Wasserverbrauch ist es das effizienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird. | √ | √ | | 3:10 9,5 0,95 | | |
| 2. Sense | 6thSense® 50°- 60° - Für normal verschmutztes Geschirr mit trockenen Speiseresten. Erfasst den Grad der Verschmutzung auf dem Geschirr und passt das Programm entsprechend an. | √ | √ | | 1:25 - 3:00 7,0 - 14,0 0,90 - 1,40 | | |
| 3. | Intensiv 65° - Programm empfohlen für stark verschmutztes Geschirr, besonders Töpfe und Pfannen (nicht für empfindliche Teile verwenden). | √ | √ | | 2:50 16,0 | 1,60 | |
| 4. | Schnelles Spülen & Trocknen 50° - Normal verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trockenleistung in kürzester Zeit garantiert. | √ | √ | | 1:25 | 11,5 1,10 | |
| 5. | Kristall 45° - Programm für empfindliches Geschirr, das empfindlicher auf hohe Temperaturen ist, zum Beispiel Gläser und Becher. | √ | √ | | 1:40 11,5 | 1,20 | |
| 6. | Rapid 30' 50° - Programm ideal für eine halbe Beladung mit leicht verschmutztem Geschirr ohne getrocknete Speisereste. Hat keine Trocknungsphase. | - | - | | 0:30 9,0 0,50 | | |
| 7. | Nachtspülen 50° - Geeignet für den Nachtbetrieb des Gerätes. Garantiert optimale Reinigungs- und Trockenleistung bei niedrigstem Lärmpegel. | √ | √ | | 3:30 15,0 | 1,15 | |
| 8. | Vorwäsche - Verwendet, um Geschirr einzuweichen, das später gespült werden soll. Für dieses Programm wird kein Spülmittel verwendet. | - | - | | 0:12 4,5 0,01 | | |
Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden. Hinweis für die Prüflabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern: dw_test_support@whirlpool.com Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.
*) Nicht alle Optionen können gleichzeitig verwendet werden.
**) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen.
OPTIONEN UND FUNKTIONEN
Bitte scannen Sie den QR-Code auf ihrem Gerät, um detailliertere Informationen zu erhalten.
OPTIONEN kann direkt durch Drücken der entsprechenden Taste ausgewählt werden (siehe BEDIENBLENDE). Wenn eine Option nicht mit dem ausgewählten Programm kompatibel ist (siehe PROGRAMMTABELLE), blinken die entsprechenden LED 3 Mal schnell und ein Piepton ertönt. Die Option wird nicht aktiviert.
MULTI MULTIZONE - Haben Sie nur wenig Geschirr zu spülen, wählen Sie den Spülgang Halbe Füllung. Sie sparen Wasser, Strom und Spülmittel. Standardmäßig wäscht das Gerät das Geschirr in allen Körben.
STARTZEITVORWAHL - Die Programmstartzeit kann um eine Zeit von 1 bis 12 Stunden verzögert werden. Bei bereits in Gang gesetztem gramm ist eine Startzeitvorwahl nicht mehr möglich.
TURBO - Diese Option kann verwendet werden um die Dauer der Hauptprogramme zu reduzieren, unter Beibehaltung derselben Spül-Trockenleistungsgrade.
POWER CLEAN® - Mit den zusätzlichen Powerdüsen bietet diese Option im dafür vorgesehenen Bereich im Unterkorb einen intensiveren stärkeren Spülvorgang. Diese Zusatzfunktion ist ideal zum Reinigen von Fen und Brätern.
TAB - Wenn Sie Pulver oder Flüssigspülmittel verwenden, muss diese Option ausgeschaltet sein.
BETRIEBSANZEIGE - Eine auf den Boden projizierte LED zeigt an, dass der Geschirrspüler in Betrieb ist. Eine der folgenden Betriebsarten kann ausgewählt werden:
a) Deaktivierte Funktion
b) Wenn das Programm startet schaltet sich das Licht für einige Sekunden an, bleibt während dem Programm ausgeschaltet und blinkt zu Programmende.
c) Das Licht bleibt während dem Programm an und blinkt zu Programmende (Standardeinstellung).
NaturalDry - Das ist ein Heißlufttrocknungssystem, das die Tür während/nach der Trockenphase automatisch öffnet, um täglich hervorragende Trockenleistung sicherzustellen. Die Tür öffnet sich bei einer für Ihre Küchenmöbel sicheren Temperatur, daher wird die Tür nicht geöffnet, wenn die Option TURBO eingeschaltet ist.
KÖRBE BELADEN
FASSUNGSVERMÖGEN: 14 Maßgedecke
BESTECKSCHUBLADE
Die dritte Schublade wurde für das Hineinlegen von Besteck entwickelt.
(Sortierbeispiel für die Besteckschublade)
OBERKORB
Hier sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, flache Schüsseln.
KLAPPBARE
KLAPPEN MIT
VERSTELLBARER
POSITION
Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Deckel sollten idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen. Der Unterkorb verfügt über klappbare Ablagen, die in vertikaler Stellung für Teller oder in horizontaler (niedriger) Position für Pfannen und Salatschüsseln verwendet werden können.
(Sortierbeispiel für den Unterkorb)
POWER CLEAN®
Bei Power Clean® sorgen spezielle Wasserdüsen hinten im Gerät für eine verstärkte Rei-
nigung von stark verschmutztem Geschirr. Der Unterkorb hat eine Raumzone, eine spezielle Halterung zum Herausziehen an der Korbhinterseite,
welche benutzt werden kann um Pfannen oder Backbleche in senkrechter Position zu halten, und so weniger Raum zu beanspruchen. Wenn die Töpfe/Bräter in Richtung Power Clean® eingelegt werden, bitte POWER CLEAN® auf der Bedienblende aktivieren.
REINIGUNG UND WARTUNG
Weitere Informationen in der Bedienungsanleitung auf der Website.
REINIGUNG DER FILTEREINHEIT REINIGUNG DER SPRÜHARME
3
Zur Abnahme des oberen Sprüharms drehen Sie den Kunststoffring im Uhrzeigersinn ab.
Um den unteren Sprüharm abzunehmen, ihn nach oben ziehen.
Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsamen usw.) finden, entfernen Sie diese bitte sorgfältig.
Das Spülpumpenschutzteil (schwarzes Teil) NICHT ABGENOMMEN WERDEN (Abb 4).
LÖSEN VON PROBLEMEN
Bitte scannen Sie den QR-Code auf ihrem Gerät, um detailliertere Informationen zu erhalten.
Falls Ihr Geschirrspüler nicht richtig funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Für andere Fehler oder Probleme wenden Sie sich bitte an den autorisierten Kundendienst, dessen Kontaktdaten im Garantieheft aufgeführt sind. Ersatzteile werden für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren verfügbar sein, je nach den spezifischen Anforderungen der Verordnung.
| STÖRUNGEN MÖGLICHE URSACHEN LÖSUNG | |
| Der Geschirrspüler lädt kein Wasser. Das Display zeigt: H, 6 und die LED EIN-/AUS blinken rasch. | Kein Wasser im Wassernetz oder zugedrehter Wasserhahn. | Sicherstellen, dass Wasser im Wassernetz ist oder der Wasserhahn läuft. |
| Geknickter Zulaufschlauch. | Sicherstellen, dass der Zulaufschlauch nicht geknickt ist (siehe INSTALLATION), den Geschirrspüler neu programmieren und wieder einschalten. |
| Sieb im Zulaufschlauch verstopft; es muss gereinigt werden. | Nach der Überprüfung und Reinigung, den Geschirrspüler ausschalten und ein neues Programm starten. |
| Der Geschirrspüler beendet frühzeitig das Programm. Das Display zeigt: 15 und die LED EIN-/AUS blinken rasch. | Abflussschlauch zu niedrig positioniert oder Wasser vom Abwassersystem angesaugt. | Kontrollieren Sie, ob das Ende des Abflussschlauches auf der korrekten Höhe positioniert ist (siehe INSTALLATION). Kontrollieren Sie, ob Wasser in das Abwassersystem angesaugt wird, installieren ggf. ein Belüftungsventil. |
| Luft in der Wasserversorgung. | Kontrollieren Sie die Wasserversorgung auf Lecks oder andere Probleme, die einen Lufteintritt verursachen. |
Firmenrichtlinien, Standarddokumentation, Ersatzteilbestellung und zusätzliche Produktinformationen finden Sie unter:
• Mit dem QR-Code auf Ihrem Produkt.
- Besuchen Sie unsere Website docs.whirlpool.eu und parts-selfservice.whirlpool.com
- Alternativ können Sie unseren Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben.
Die Modellinformation ist über den QR-Code auf der Energieverbrauchskennzeichnung aufrufbar. Die Kennzeichnung enthält auch die Modellnummer, die den Zugang zum Verzeichnisportal unter https://eprel.ec.europa.eu ermöglicht.
