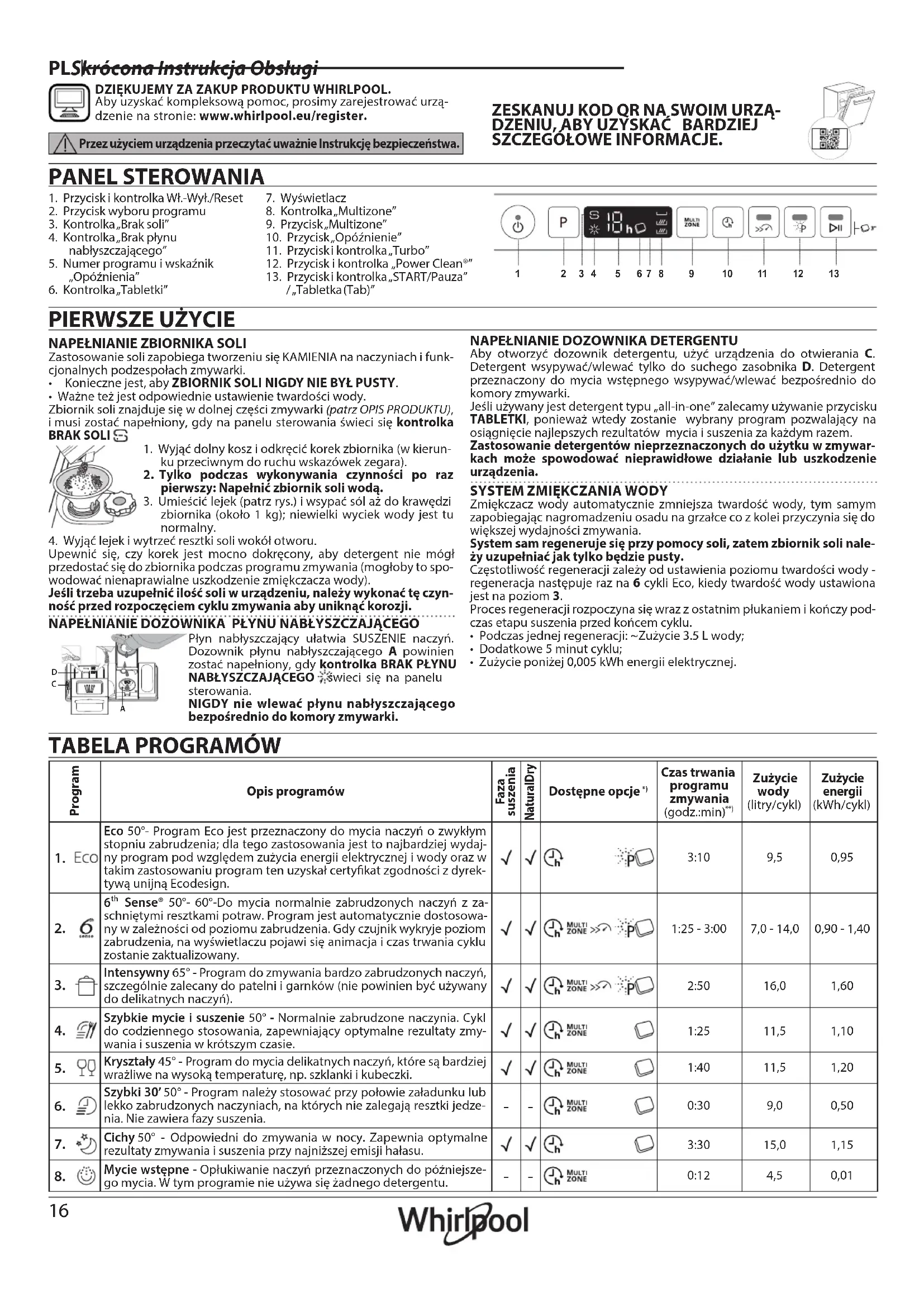

INSTRUKCJA OBSŁUGI WIO 3T126 PFE WHIRLPOOL
Przez użyciem urządzenia przeczytać uważnie Instrukcję bezpieczeństwa.

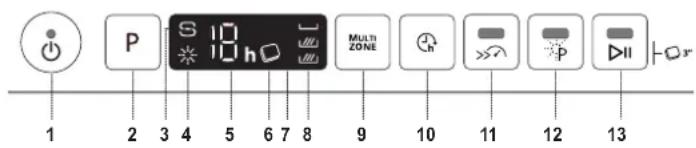

PANEL STEROWANIA
- Przycisk i kontrolka Wł.-Wył./Reset
- Przycisk wyboru programu
- Kontrolka „Brak soli“
- Kontrolka „Brak płynu nabłyszczającego”
- Numer programu i wskaźnik „Opóźnienia”
-
Kontrolka „Tabletki”
-
Wyświetlacz
- Kontrolka „Multizone“
- Przycisk „Multizone”
- Przycisk „Opóźnienie”
-
Przyciski kontrolka „Turbo”
-
Przycisk i kontrolka „Power Clean®”
-
Przyciski kontrolka „START/Pauza” / „Tabletka (Tab)”
PIERWSZE UŻYCIE
NAPEŁNIANIE ZBIORNIKA SOLI
Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki.
- Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.
- Waźne też jest odpowiednie ustawienie twardości wody.
Zbiornik soli znajduje się w dolnej części zmywarki (patrz OPIS PRODUKTU), i musi zostać napełniony, gdy na panelu sterowania świeci się kontrolka
BRAK SOLI
- Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku przeciwnym do ruchu wskazówek zegara).
- Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli wodą.
-
Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi zbiornika (około 1 kg); niewielki wyciek wody jest tu normalny.
-
Wyjąć lejek i wytrzeć resztki soli wokół otworu.
Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody).
Jeśli trzeba uzupełnić ilość soli w urządzeniu, należy wykonać tę czynność przed rozpoczęciem cyklu zmywania aby uniknąć korozji.
NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO
Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO świeci się na panelu sterowania.
NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki.
NAPEŁNIANIE DOZOWNIKA DETERGENTU
Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.
Jeśli używany jest detergent typu „all-in-one” zalecamy używanie przycisku TABLETKI, ponieważ wtedy zostanie wybrany program pozwalający na osiągnięcie najlepszych rezultatów mycia i suszenia za każdym razem.
Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
SYSTEM ZMIĘKCZANIA WODY
Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co z kolei przyczynia się do większej wydajności zmywania.
System sam regeneruje się przy pomocy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty.
Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 6 cykli Eco, kiedy twardość wody ustawiona jest na poziom 3.
Proces regeneracji rozpoczyna się wraz z ostatnim płukaniem i kończy podczas etapu suszenia przed końcem cyklu.
- Podczas jednej regeneracji: \~Zużycie 3.5 L wody;
• Dodatkowe 5 minut cyklu;
- Zużycie poniżej 0,005 kWh energii elektrycznej.
TABELA PROGRAMÓW
| Program | Opis programów | Faza suszenia | NaturalDry | Dostępne opcje*) | Czas trwania programu zmywania (godz.:min)** | Zużycie wody (litry/cykl) | Zużycie energii (kWh/cykl) | |
| 1. Eco | Eco 50°- Program Eco jest przeznaczony do mycia naczyń o zwykłym stopniu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zużycia energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certyfikat zgodności z dyrektywą unijną Ecodesign. | √ | √ | | 3:10 | 9,5 | 0,95 | |
| 2. | 6thSense® 50°- 60°-Do mycia normalnie zabrudzonych naczyń z za-schniętymi resztkami potraw. Program jest automatycznie dostosowa-ny w zależności od poziomu zabrudzenia. Gdy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja i czas trwania cyklu zostanie zaktualizowany. | √ | √ | | 1:25 - 3:00 | 7,0 - 14,0 | 0,90 - 1,40 | |
| 3. | | Intensywny 65° - Program do zmywania bardzo zabrudzonych naczyń, szczególnie zalecany do patelni i garnków (nie powinien być używany do delikatnych naczyń). | √ | √ | | 2:50 | 16,0 | 1,60 |
| 4. | | Szybkie mycie i suszenie 50° - Normalnie zabrudzone naczynia. Cykl do codziennego stosowania, zapewniający optymalne rezultaty zmy-wania i suszenia w krótszym czasie. | √ | √ | | 1:25 | 11,5 | 1,10 |
| 5. | | Krysztaly 45° - Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki i kubeczki. | √ | √ | | 1:40 | 11,5 | 1,20 |
| 6. | | Szybki 30' 50° - Program należy stosować przy połowie załadunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedze-nia. Nie zawiera fazy suszenia. | - | - | | 0:30 | 9,0 | 0,50 |
| 7. | | Cichy 50° - Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty zmywania i suszenia przy najniższej emisji hałasu. | √ | √ | | 3:30 | 15,0 | 1,15 |
| 8. | | Mycie wstępne - Opłukiwanie naczyń przeznaczonych do późniejsze-go mycia. W tym programie nie używa się żadnego detergentu. | - | - | | 0:12 | 4,5 | 0,01 |
Dane Programu Eco uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020.
Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem:
dw_test_support@whirlpool.com.
Przed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń.
*) Nie wszystkie opcje mogą być używane jednocześnie.
**) Wartości podane dla innych programów niż program Eco mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.
OPCJE I FUNKCJE
Zeskanuj kod QR na swoim urządzeniu, aby uzyskać bardziej szczegółowe informacje.
OPCJE można wybierać bezpośrednio, naciskając odpowiedni przycisk (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona.
MULTI ZONE MULTIZONE - Jeśli nie ma wielu naczyń do zmywania, można wykorzystać program „Połowa załadunku”, w celu oszczędzenia wody, energii elektrycznej i detergentu. Domyślnie urządzenie myje naczynia we wszystkich koszach.
OPÓŻNIENIE - Włączenie programu można opóźnić o pewien czas, od 1 do 12 godzin.
Funkcja OPOŻNIENIE nie może być ustawiana po włączeniu się programu.
TURBO - Ta opcja może być stosowana w celu zmniejszenia czasu trwania programu głównego, przy jednoczesnym uzyskaniu takich samych rezultatów mycia i suszenia.
POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni.
TABLETKA (TAB) - W przypadku korzystania z detergentu w proszku lub w płynie, opcja ta powinna być wyłączona.
KONTROLKA DZIAŁANIA - Lampka LED świecąca na podłogę wskazuje, że zmywarka działa. Można wybrać jeden z następujących trybów pracy: a) Funkcja wyłączona.
b) Gdy rozpoczyna się cykl, kontrolka włącza się na kilka sekund, pozostaje wyłączona podczas cyklu i miga na koniec cyklu.
c) Kontrolka pozostaje włączona podczas cyklu i miga po jego zakończeniu (tryb domyślny).
NaturalDry to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. drzwiczki otwierają się w temperaturze, która jest bezpieczna dla mebli kuchennych, dlatego nie zostaną one otworzone, gdy włączona jest opcja TURBO.
ŁADOWANIE KOSZY
POJEMNOŚĆ: 14 kompletów
KOSZ NA SZTUČCE
Trzecia półka-kosz jest przeznaczo-
na do umieszczania sztućców.
(przykładowe załadowanie kosza na sztućce)
DOLNY KOSZ
Do garnków, pokrywek, talerzy, misek do sa-latek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknać stykania się z ramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu poziomym, aby ułatwić wkładanie patelni i misek.
(przykład sposobu załadowania dolnego kosza)
GÓRNY KOSZ
Tu należy wkładać delikatne i lekkie naczynia: szklanki, filiżanki, talerzyki, małe miseczki do sałatek.
(przykładowe załadowanie górnego kosza)
SKŁADANE
PÓŁECZKI Z RE-
GULOWANYM
POŁOŻENIEM
POWER CLEAN®
System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu
komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmio-
tów. Z tyłu kosza znajduje się specjalny wysuwany wspornik, który może być używany do podparcia patelni lub blach do pieczenia i ustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca. Umieszczając garnki/patelnie skierowane w stronę elementu Power Clean®, należy włączyć POWER CLEAN® na panelu sterowania.
CZYSZCZENIE I KONSERWACJA
Więcej informacji w Przewodniku Użytkownika na stronie internetowej.
CZYSZCZENIE ZESPOŁU FILTRA CZYSZCZENIE RAMION NATRYSKOWYCH
W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcelany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.
NIGDY NIE NALEŻY WYJMOWAĆ osłony pompy cyklu myjącego (czarny element) (Rys. 4)
Aby zdjąć górne ramię natryskowe należy przekręcić plastikowy pierścień blokujący w kierunku ruchu wskazówek zegara.
Dolne ramię natryskowe można wyjmować pociągając je w górę.
USUWANIE USTEREK
Zeskanuj kod QR na swoim urządzeniu, aby uzyskać bardziej szczegółowe informacje.
Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwarancyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.
| PROBLEM MOŻLIWE | PRZYCZYNY ROZWIĄZANIE | |
| Zmywarka nie napełnia się wodą.Na wyświetlaczu widoczny jest komunikat: Dioda H, 6 i Wł./Wył. szybko migają. | Brak wody w sieci wodociągowej lub zawór jest zamknięty. | Sprawdzić, czy woda dopływa z sieci wodociągowej lub czy zawór jest otwarty. |
| Wąż dopływowy jest zagięty. | Sprawdzić czy wąż dopływowy nie jest zagięty (zobacz INSTALACJA), następnie ponownie zaprogramować i włączyć zmywarkę. |
| Sitko w wężu dopływowym wody jest zapchane; niezbędne jest jego oczyszczenie. | Po wykonaniu sprawdzenia i oczyszczenia należy wyłączyć i włączyć zmywarkę, i rozpo-cząć nowy program. |
| Zmywarka kończy cykl przedwcześnieNa wyświetlaczu widoczny jest komunikat: Dioda 15 i Wł./Wył. szybko migają. | Wąż dopływowy ustawiony jest zbyt nisko lub zasysa do kanalizacji domowej. | Sprawdzić czy końcówka węża dopływowego umieszczona jest na prawidłowej wysokości (zobacz INSTALACJA). Należy sprawdzić pod kątem zasysania do kanalizacji domowej, w razie potrzeby zainstalować zawór wpustowy. |
| Powietrze w dopływie wody. | Sprawdzić układ doprowadzania wody pod kątem wycieków lub innych problemów mogących wiązać się z przepuszczaniem powietrza. |
- Korzystając z kodu QR na swoim produkcie.
- Odwiedzając naszą stronę internetową docs.whirlpool.eu i parts-selfservice.whirlpool.com
- Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce gwarancyjnej).
Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identyfikacyjnej produktu. Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identyfikator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu.
