PB5021 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression
Marque	IFM
Modèle	PB5021
Alimentation	18...30 V DC
Courant de sortie max	250 mA
Consommation	50 mA
Protection	Inversion de polarité, court-circuit, surcharge
Indice de protection	IP65 / IP67 selon version
Matières en contact avec le fluide	INOX 303, céramique, FPM (Viton)
Température du fluide	-25...+80 °C
Température ambiante	-25...+80 °C
Précision du point de commutation	< ±2 % de l'étendue de mesure
Répétabilité	< ±0,25 % de l'étendue de mesure
Dérive en température	< ±0,3 % / 10 °C
Sortie	PNP ou NPN (selon embase M12)
Fonction	Hystérésis réglable (N.O. ou N.F.)
Visualisation	Rampe de 10 LED vertes (pression) + 1 LED jaune (état de commutation)
Réglage	2 boutons poussoirs (SET S/ENTER R, SET R/ENTER S)
Montage	Raccord process (voir étiquette Port Size)
Raccordement électrique	Embase M12 à 4 broches
Blocage	Verrouillage par appui long (10s) sur les deux boutons
Entretien	Nettoyer avec un chiffon sec, sans solvant
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Température de stockage	-40...+100 °C
Tenue aux chocs	50 g (DIN/CEI 68-2-27)
Tenue aux vibrations	20 g (10-2000 Hz)

FOIRE AUX QUESTIONS - PB5021 IFM

Comment régler le point de consigne haut (S) ?

Appuyez sur le bouton SET S pendant plus de 5 secondes pour entrer en mode programmation. Maintenez-le enfoncé jusqu'à atteindre la valeur désirée (augmentation continue ou par pas). Confirmez en appuyant brièvement sur ENTER S.

Comment régler le point de consigne bas (R) ?

Appuyez sur le bouton SET R pendant plus de 5 secondes. Réglez la valeur en maintenant le bouton enfoncé, puis confirmez avec ENTER R. Notez que le point de consigne haut doit toujours être supérieur au point bas.

Que faire si toutes les LED clignotent ?

Un clignotement de toutes les LED indique un court-circuit sur la sortie. Vérifiez le câblage et éliminez le défaut.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une tension continue de 18 à 30 V DC (selon EN50178, TBTS/TBTP).

Comment verrouiller le capteur pour éviter une modification involontaire ?

Appuyez simultanément sur les deux boutons (SET S et SET R) pendant 10 secondes. Les LED s'éteignent brièvement pour confirmer le verrouillage/déverrouillage.

Quelle est la signification des LED vertes et jaune ?

Les LED vertes indiquent la pression actuelle du circuit par pas de 10 %. La LED jaune s'allume lorsque la sortie commute (état N.O. ou N.F.).

Peut-on utiliser le capteur avec des fluides gazeux sous pression ?

Oui, mais la pression est limitée à 25 bar maximum pour les gaz. Vérifiez la compatibilité des matériaux avec le fluide.

Comment lire la pression affichée sur la rampe de LED ?

La valeur affichée correspond à la somme de la valeur de la LED allumée (fixe) et de 1/10 de la valeur de la LED clignotante. Par exemple, pour un modèle 100 bar, si la LED 3 est fixe et la LED 8 clignote, la pression est de 30 + 8 = 38 bar.

Quel est le courant de sortie maximal ?

Le courant de sortie est limité à 250 mA. La sortie est protégée contre les courts-circuits et les surcharges.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non abrasif. N'utilisez pas de solvants ou de produits chimiques agressifs.

MODE D'EMPLOI PB5021 IFM

Capteur de pression électronique

PB5

Éléments de service et d'indication

1	LED vertes	visualisation de la pression du circuit(LED allumées, et du point de consigne (LED clignotante,
2	LED jaune	état de commutation;allumée si la sortie a commuté
3	bouton SET S / ENTER R	visualisation et réglage du point de consigne haut (S); confirmation du point de consigne bas (R)*
4	bouton SET R / ENTER S	visualisation et réglage du point de de consigne bas (R); confirmation du point de consigne haut (S)*

* Réglage en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois

Contenu

Remarque sur la sécurité..... page 20

1. Fonctionnement et caractéristiques..... page 20
2. Modes de fonctionnement..... page 22
3. Montage........................... page 23
4. Raccordement électrique..... page 23
5. Programmation.... page 24
6. Mise en service / Fonctionnement..... page 25
7. Données techniques..... page 25 Dimensions..... page 26

Structure du menu

Affichage S / R en pas de 1%= valeur la LED allumée ( □ )+ 1/10 de la valeur de la LEDclignotante ( ≈ ≈)		PBxxx30 ... 25 bar	7,5bar + 2bar = 9,5bar

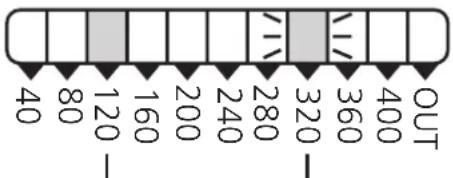

PBxxx00 ... 400 bar	120bar + 32bar = 152bar	PBxxx40 ... 10 bar	3bar + 0,8bar = 3,8bar

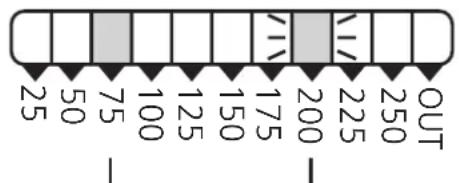

PBxxx10 ... 250 bar	75bar + 20bar = 95bar	PBxxx60 ... 2,5 bar	[IMAGE]0,75bar + 0,2bar = 0,95bar

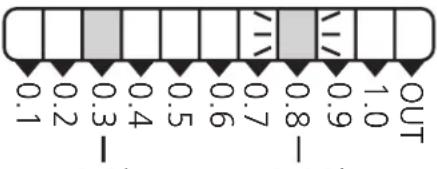

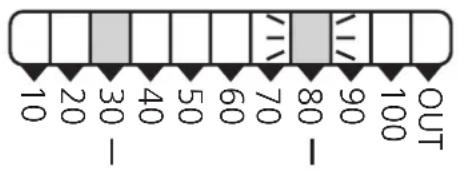

PBxxx20 ... 100 bar	30bar + 8bar = 38bar	PBxxx70 ... 1 bar	0,3bar + 0,08bar = 0,38bar

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.

1. Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et indique par un signal de commutation si la valeur présélectionnée est atteinte ou non. De plus, une rampe de LED visualise la pression actuelle du circuit et le seuil de commutation (en pas de 10%).

□ = LED allumée

= LED clignotante

Éviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Indication de la pression actuelle du circuit à partir de 5% de la valeur de l'étendue de mesure. "Toutes les LED ETEINTES" ne veut pas dire que le circuit n'est pas sous pression!

L'appareil

• peut être utilisé en N.O. ou N.F.
• et travaille avec la fonction hystérésis.

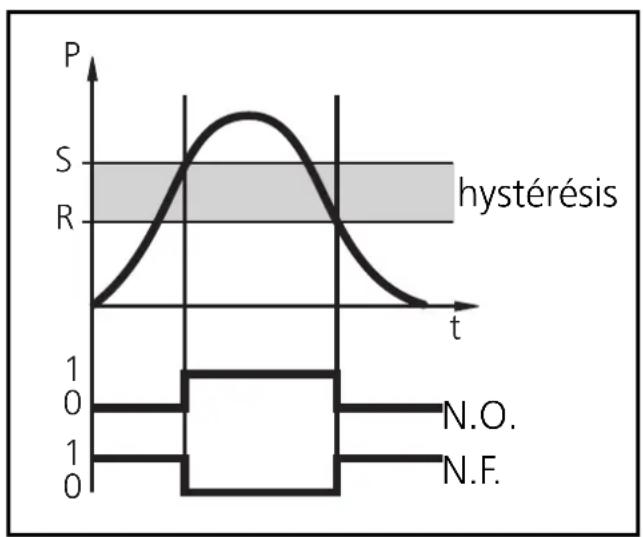

Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (S) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (R) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

2. Modes de fonctionnement

Mode Run (mode de fonctionnement normal), mode Display (visualisation du point de consigne haut / bas), mode programmation (réglage du point de consigne haut / bas).

Mode run:

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon l'hystérésis réglée.

Les LED vertes indiquent la pression actuelle du circuit, la LED jaune indique l'état de commutation de la sortie.

En appuyant brièvement sur le bouton-poussoir "SET S" ou "SET R", l'appareil passe en mode Display. En ce mode, il reste opérationnel et le point de consigne haut / bas réglés peuvent être lus en pas de 1%.

- Si un bouton-poussoir est appuyé brièvement, la valeur correspondante est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

valeur de l'échelle de la LED allumée+ 1/10 de la valeur de l'échellede la LED clignotante=
=	valeur affichée

Mode de programmation:

L'appareil passe en mode de programmation si le bouton-poussoir "SET S" ou "SET R" est appuyé pendant 5s. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.

Le point de consigne haut peut être changé en appuyant sur le bouton-poussoir "SET S" et confirmé en appuyant sur le bouton-poussoir "ENTER S". Le point de consigne bas peut être changé en appuyant sur le bouton-poussoir "SET R" et confirmé en appuyant sur le bouton-poussoir "ENTER R". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").

4. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

embase M12DC PNP
embase M12DC NPN
embase SSDC PNP

Couleurs des fils conducteurs des connecteurs femelles IFM:

Augmenter le point de consigne haut / point de consigne bas

1	Appuyer sur le bouton SET S* et maintenir appuyé jusqu'à ce que le seuil de commutation désiré soit atteint.Dès que l'indication est en marche, le seuil de commutation peut être augmenté (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).		Après 5s la LED clignotante passe de gauche à droite.Lorsque la LED 9 est atteinte, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
2	Appuyer sur le bouton ENTER S* brièvement (confirmation).		Le seuil de commutation devient effectif; l'appareil devient opérationnel.

* Bouton SET R pour régler le point de consigne bas

Bouton ENTER R pour confirmer le réglage du point de consigne bas Le point de consigne haut (S) est toujours plus élevé que le point de consigne bas. Des valeurs pour S plus élevées que R ne sont pas acceptées.

Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Réduire le point de consigne haut / bas

Laisser les LED clignotantes et allumées passer jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré: non bloqué.

6. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Signaux de défaut durant le fonctionnement : Toutes les LED clignotent lors d'un court-circuit.

1. Données techniques

Tension d'alimentation [V]....18 ... 30 DCCourant de sortie [mA]....250protection courts-circuits,protection inversion de polarité / protection surcharges,chien de garde intégréChute de tension [V]....< 2Consommation [mA]....50

Répétabilité [% de l'etendue de mesure]....< ± 0,25Précision du point de commutation [% de l'etendue de mesure]....< ± 2,0Dérive / température [% de l'etendue de mesure par 10°C]....< ± 0,3dans la plage de température [°C]....-25 ... +80Retard à la disponibilité [s]....0,2

Matières en contact avec le fluide....INOX 303; céramique; FPM (Viton)Boîtier....EEPDM/X (Santoprène); FPM (Viton); NBR (Buna N);PA; Pocan; PC (Macrolon); INOX 304Protection PB5x00 ... PB5x07....IP 65 / IIIProtection PB5x20 ... PB5x22....IP 67 / IIIProtection PB5x23 ... PB5x27....IP 65* / IIIRésistance d'isolation [MΩ]....>100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation min....100 millionsTempérature ambiante [°C]....-25 ... +80Température du fluide [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V

*Protection renforcée (IP 67) avec accessoires (No de commande E30038).
