| Type de produit | Enregistreur de données multi-canaux |
| Marque | Ebro |
| Modèle | EBI 40 |
| Dimensions (L x H x P) | 140 x 118 x 35 mm |
| Poids | Environ 400 g |
| Alimentation | 2 piles AA (1,5 V) ou alimentation secteur 5 V DC via port USB |
| Affichage | Écran TFT graphique |
| Nombre de canaux | 6 ou 12 (selon version) |
| Plage de mesure | -200 °C à +1200 °C |
| Précision | ±0,5 °C (à 25 °C, sans capteur) |
| Résolution | 0,1 °C |
| Intervalle d'enregistrement | Réglable de 0,1 s à 24 h |
| Capacité mémoire | 240 000 valeurs |
| Type de capteur | Thermocouple type K, connecteur SMP |
| Température d'utilisation | 0 °C à +60 °C |
| Température de stockage | 0 °C à +70 °C |
| Indice de protection | IP30 |
| Matériau du boîtier | ABS + PC |
| Interfaces | USB type B (ordinateur/alimentation), USB type A (clé USB), LAN en option |
| Logiciel | Winlog. Pro (inclus) |
| Contenu de l'emballage | Enregistreur, 2 piles AA, support mural, cordon USB, alimentation secteur, manuel d'utilisation |
| Sécurité | Ne pas utiliser en atmosphère explosive ; température maxi 70 °C ; éviter contact avec l'eau |
| Entretien | Nettoyer avec un chiffon humide ; ne pas utiliser de solvants |
| Élimination | Ne pas jeter avec les ordures ménagères ; retourner au fabricant ; piles au tri sélectif |
| Homologations | CE (directive 2014/30/EU) |
FOIRE AUX QUESTIONS - EBI 40 Ebro
Questions des utilisateurs sur EBI 40 Ebro
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice EBI 40 - Ebro et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EBI 40 de la marque Ebro.
MODE D'EMPLOI EBI 40 Ebro
Consignes de sécurité 7
Déballage / pièces livrées 9
Mise en service des EBI 40 11
Configuration.... 11
Branchement d'une alimentation Secteur.... 13
Connexion à l'ordinateur...... 13
Menu de l'appareil.... 15
Menu Config.... 17
Affichage à l'écran.... 21
Connexion à l'ordinateur 23
Mise à jour du firmware 25
Que faire, quand... 27
Nettoyage et entretien 29
Elimination 29
Données techniques...31
Homologations 33
Opération 33
L'enregistreur de données EBI 40 est un enregistreur multi-canaux à affichage graphique pour l'enregistrement de données de mesures.
Vous pouvez copier les données sur une clé USB ou bien les transférer vers un ordinateur via le port USB.
Vous devez installer le logiciel «Winlog. pro» pour pouvoir utiliser l'enregistreur EBI 40.

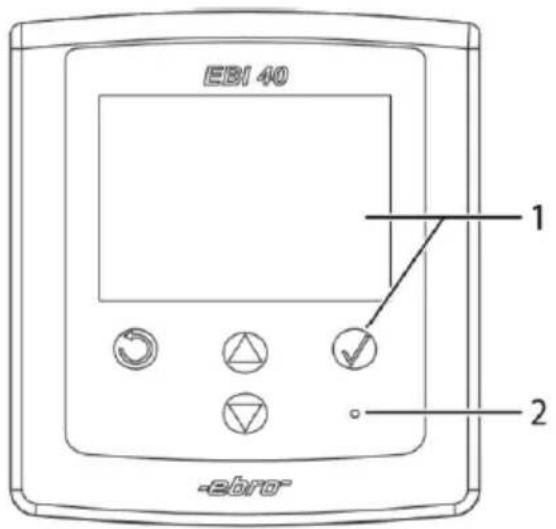

1 Écran et clavier 2 Indicateurs du statut (DEL) 3 Port LAN (en option) 4 Port USB type A Port pour clé USB 5 Port USB type B Alimentation, port ordinateur 6 Entrées des capteurs (SMP type K) 7 Compartiment à piles (2xAA)
Si vous utilisez l'appareil dans un environnement à plus de 40 °C, vous devez utiliser des piles spéciales. Veuillez utiliser le modèle Energizer L91 (Ultimate Lithium).
N'utilisez dans l'appareil que des piles 1,5 V AA. Vous ne devez pas utiliser des
Pour plus d'informations sur l'utilisation de l'enregistreur de données EBI 40, veuillez consulter le manuel d'utilisation du logiciel «Winlog. pro».
N'utilisez pas les enregistreurs dans des endroits soumis à des risques d'explosion. DANGER de mort!
Veillez à poser l'appareil de manière à pouvoir utiliser facilement l'interrupteur (appareil d'alimentation) !
Ne placez pas l'appareil dans un environnement soumis à des températures supérieures à 70 °C.
Afin d'éviter d'endommager l'appareil, évitez de le mettre en contact direct avec de l'eau. Veillez à respecter la classe de protection de l'appareil (IP 30).
Déballage / pièces livrées
A réception des appareils, vérifiez que l'emballage et le contenu sont intacts. Vérifiez également si le contenu de l'emballage correspond bien à votre commande.
Les éléments suivants sont fournis dans l'emballage :
• Le présent manuel d'utilisation - Enregistreur de données EBI 40 - 2 piles (AA) - Support mural - Cordon USB - Alimentation secteur
Différents accessoires peuvent en outre être fournis.
En cas de réclamation, n'hésitez pas à nous contacter. Vous trouverez les renseignements correspondants au dos de ce manuel.
Mise en service des EBI 40
Insérez les piles et branchez les capteurs.
Configuration
Vous pouvez configurer le EBI 40 via un ordinateur, une clé USB ou par les touches.
Clé USB
Vous pouvez transférer une configuration par le biais d'une clé USB. Vous pouvez créer la configuration à l'aide du logiciel «Winlog. Pro» puis l'enregistrer sur la clé USB.
Pour transférer la configuration, allumez l'appareil et connectez la clé USB. Si la clé USB comporte plusieurs configurations, un menu vous permet de sélectionner le fichier de configuration souhaité. Appuyez sur OK pour lancer la configuration choisie.
L'ordinateur
Reliez l'appareil de mesure à l'ordinateur via le port USB. Vous pouvez configurer les paramètres à l'aide du logiciel «Winlog. pro».
Tant que l'appareil est connecté à l'ordinateur, vous ne pouvez pas utiliser de clé USB.
Des touches
Les touches vous permettent de configurer langue, l'heure et la date
Branchement d'une alimentation secteur
Veuillez brancher l'alimentation secteur fournie à l'appareil.
Pour des raisons de sécurité, vous devez utiliser uniquement l'alimentation secteur fournie par Ebro.
Dès que le EBI 40 est alimenté en électricité, appuyez pendant 2 secondes sur une touche. La date et l'heure sont affichées à l'écran.
La pendule interne de l'enregistreur est mise à l'heure depuis le logiciel de l'ordinateur.

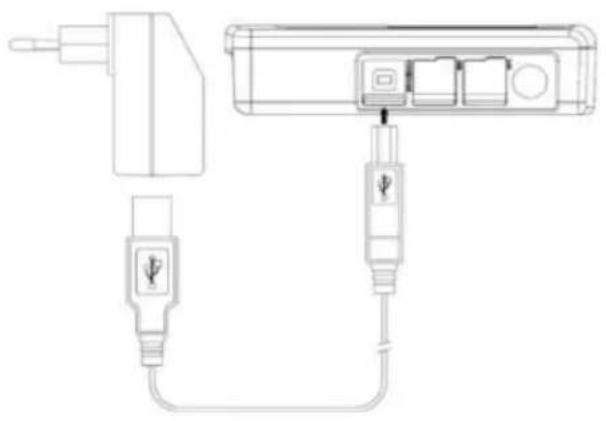

Connexion USB
L'appareil de base est livré avec un cordon USB. Branchez l'extrémité de section rectangulaire (type A) de ce cordon sur l'ordinateur. Branchez ensuite l'extrémité de section carrée (type B) sur le connecteur du EBI 40.

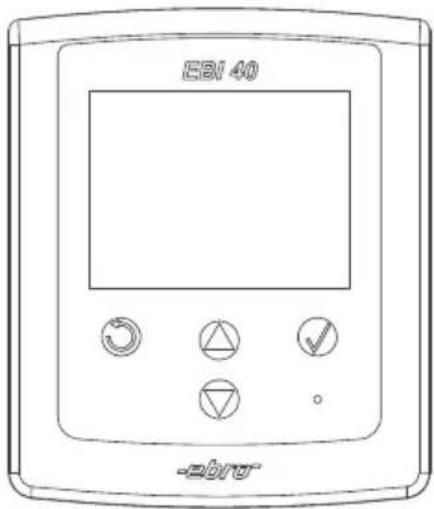

Connecter la clé USB
Connectez la clé USB dans le connecteur prévu à cet effet afin de charger les données contenues sur la clé USB. Si la clé USB ne comporte aucune configuration, les données de.
- Une flèche vers la droite « > » indique qu'il existe un sous-menu.
- L'étoile « * » vous mène à la configuration de la langue. S'il ne comprend pas la langue configurée, l'utilisateur peut la changer en choisissant l'étoile.
Début/fin
Permet à l'utilisateur de lancer et d'arrêter l'appareil de mesure à l'aide des touches. Une question de confirmation permet d'éviter la suppression de mesures lors du démarrage.
Profil de température
Représentation des valeurs de mesure sous forme de diagramme afin d'obtenir un aperçu de l'évolution de la température. Tous les canaux sont représentés en même temps.
Valeurs de mesure actuelles
Ce point permet d'afficher les températures sur tous les canaux disponibles et à l'écran.
Permet d'effectuer les configurations de base. Il est préférable de configurer les autres paramètres (tel que le nom d'un canal) sur votre ordinateur. Le menu n'est pas disponible pendant l'enregistrement des valeurs de mesure.
La configuration est divisée en deux points : Paramètres de mesure et Instrument.
Paramètres de mesure
Lorsque vous ouvrez le paramètre de mesure, vous devez confirmer une mise en garde. Si vous effectuez une configuration, les valeurs de mesure seront effacées de la mémoire. Si vous souhaitez uniquement afficher les paramètres, les valeurs ne sont pas supprimées de la mémoire.
- Nombre de capteurs Détermine le nombre de capteurs utilisés. Si vous choisissez 8, les mesures seront effectuées et enregistrées sur les canaux 1 à 8.
- Durée de mesure Permet de configurer la durée de la mesure (jours, heures, minutes).
- Seuil Permet de sélectionner entre les modes Sans seuil et Seuil de température. Vous pouvez configurer les seuils via l'ordinateur (Winlog. Pro) ou par le menu à l'écran. Le mode de mesure du seuil est toujours Mesurer jusqu'à saturation de la mémoire.
- Messung
Si le seuil est activé via l'ordinateur, il est immédiatement activé. S'il est configuré par le biais du menu de l'appareil, vous devez effectuer un lancement par le menu.
Lorsque le seuil est activé, la DEL clignote 2 fois par seconde -> l'appareil attend un événement déclencheur.
- Seuil de température
L'enregistreur mesure tous les canaux configurés une fois par seconde. La mesure commence dès qu'une valeur de mesure dépasse la température.
Intervalle de mesure
Sélectionnez l'intervalle entre deux mesures de température. Vous pouvez configurer un intervalle en minutes, secondes et par 0,1 seconde.
Instrument
Lors de la configuration de l'instrument, les valeurs de mesure actuelles sont conservées.
• Délai jusqu'à l'arrêt de l'écran
Détermine la durée au bout de laquelle l'écran est éteint après l'actionnement d'une touche. Lorsque l'écran est éteint, la mesure en cours continue. L'écran se rallume dès que vous actionnez une touche (pendant 1 s).
Afin de prolonger la durée de vie des piles, laissez l'écran allumé uniquement lorsque cela est nécessaire.
- Heure Date
- Date/heure Permet de configurer la date et l'heure. La pendule de l'appareil est interrompue pendant la configuration. • Langue Sélection de la langue.
- À propos de Affiche des informations générales telles que la version et le numéro de série de l'enregistreur.
Affichage à l'écran
L'écran comporte une barre d'état (en haut) et une barre de fonctions (en bas).
Affichage dans la barre d'état
- Statut de la batterie
- Heure • Statut de l'enregistreur
- Connexion USB
Affichage dans la barre de fonctions
Indique la fonction de la touche se trouvant juste en dessous. L'indication peut varier en fonction du menu sélectionné.
Fonction de la DEL
La DEL clignote brièvement lorsqu'une mesure est activée.
La DEL clignote deux fois lorsque l'appareil attend un seuil.
Connexion à l'ordinateur
Vous pouvez relier l'appareil de mesure à l'ordinateur via le port USB. Vous pouvez y configurer ou lire les paramètres. Vous pouvez également transférer les données de mesures vers l'ordinateur.
Tant que l'appareil est connecté à l'ordinateur, vous ne pouvez pas utiliser de clé USB.
Clé USB
Dès que l'appareil détecte une clé USB, les données de mesures actuelles ainsi que les informations complémentaires (valeurs seuils, intervalle de mesure, etc.) sont enregistrées sur la clé sous forme de fichier.
Vous pouvez importer et évaluer le fichier à l'aide du logiciel «Winlog. Pro».
Le nom de fichier comporte les mêmes caractères que le fichier de configuration et un numéro. Si le nom de fichier existe déjà sur la clé USB, il aura le numéro suivant.
Vous pouvez configurer et lire plusieurs appareils à l'aide d'une seule clé USB.
Mise à jour du firmware
La mise à jour se fait en plusieurs étapes :
- Couper l'alimentation et sortir les piles
- Maintenir enfoncées les touches OK et ESC
- Rebrancher l'appareil (DEL clignote/ écran éteint)
- Connecter la clé USB comportant le firmware (fichier EBI40xxx.hex). xxx remplace la version, 123 étant la version 1.23.
- Attendre que l'écran TFT soit activé
-> La mise à jour a réussi
... L'écran reste noir:
• Actionner une touche (pendant 3 secondes) • Vérifier les piles
Lorsque les piles sont presque vides, la DEL clignote lors du démarrage système et l'écran reste éteint.
- Débrancher puis rebrancher l'appareil
- Relancer le logiciel
- Vérifier si le gestionnaire d'appareil
- indique une erreur
- Lorsque vous branchez l'appareil à
- l'ordinateur, le gestionnaire d'appareils
- comporte un nouvel appareil de saisie • L'appareil doit être allumé.
• L'appareil doit être allumé - L'appareil ne doit pas être relié à l'ordinateur - Essayez une autre clé USB
- Vérifiez que le capteur est branché. • Vérifiez que le seuil est activé. • Vérifiez l'état des piles.
Nettoyage et entretien
Essuyez l'appareil avec un tissu humide. N'utilisez pas de solvant (de l'acétone par exemple), car cela attaque le plastique.
Élimination
Lorsque votre appareil sera hors d'usage, il vous faudra l'éliminer selon la réglementation en vigueur et de manière écologique.
Ne jetez surtout pas votre appareil avec les ordures ménagères ; renvoyez-le au fabricant.
Jetez la batterie dans la poubelle de tri sélectif prévue à cet effet.
Plage de mesure -200 à +1200 °C
Précision ±0,5 °C (25 °C)
sans capteur)
Résolution 0,1 °C
Canaux 6 ou 12 canaux
de température
Intervalle d'enregistrement
réglable de 0,1 s à 24 h
Capteur Élément thermostatique
capteur élément thermique type K / branchement SMP
Température d'utilisation
0... +60 °C
Température de stockage
0... +70 °C
Taille de la mémoire
Au total 240 000 valeurs
Mode d'enregistrement
OK, Vers le haut, Vers le bas.
Taille 140 x 118 x 35
Boîtier ABS + PC
Type de protection IP30
Alimentation
Standard avec
des piles AA ou via
port USB, par une
alimentation 5V
DC, Réf.
pièce
Port USB Type B 500 mA
USB 1.1, 2.0
Poids env. 400 g
Homologations CE
Le certificat de conformité confirme que ce produit suit la directive CE 2014/30 EU.
Opération
Opération est soumise aux deux conditions suivantes :
(1) ce dispositif ne doit pas provoquer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris celles susceptibles de provoquer un fonctionnement.
Ce dispositif a été conçu pour fonctionner avec une antenne interne. D'autres antennes sont strictement interdites par ce dispositif.
Les changements ou modifications de l'appareil peut retirer à l'utilisateur de faire fonctionner l'équipement. (Exception: Remplacement de la batterie telle que décrite dans le manuel de l'utilisateur.)
Vous pouvez télécharger les manuels d'utilisation sur Internet à l'adresse
www. ebro. com
