MODE D'EMPLOI EBI 300 Ebro

Logger Enregistreur EBI 300 / EBI 310

Uberblick 4

Consignes de sécurité 7

Déballage/contenu de livraison......9

Démarrage initial. 11

Ecran. 13

Indicateur d'enregistrement 15

Menu de fonctions 19

Lire l'enregistreur 23

Créer un fichier PDF 23

Lire avec le logiciel Winlog. 25

Programmer l'enregistreur 25

Sondes externes 27

Préparer l'enregistreur pour la mesure à l'aide de sondes externes..33

Raccorder une sonde. 35

TPX 250 Remplacement de la pile..37

Que faire quand 39

Remplacer la batterie 41

Nettoyage et entretien. 43

Service de calibration 43

Evacuation. 43

Caractéristiques techniques 45

Durée de vie des batteries. 47

Autorisations/normes. 49

L'EBI 300/310 séries est un appareil d'enregistrement et de mesure, à batteries, de la température et il est par exemple utilisé pour le contrôle de transport des produits sensibles à la température.

L'enregistreur a un port USB, permettant une connexion directe avec un ordinateur ou une imprimante USB.

En raccordant l'enregistreur à un port USB, un fichier PDF avec un graphique de toutes les valeurs de mesure enregistrées et un aperçu de l'état de l'alarme (dépassements de la valeur limite) sera automatiquement créé, lequel peut être imprimé ou archivé. L'enregistreur peut donc fonctionner, sans avoir besoin de logiciel supplémentaire.

Le port USB peut être également utilisé pour programmer l'enregistreur avec le logiciel Winlog.

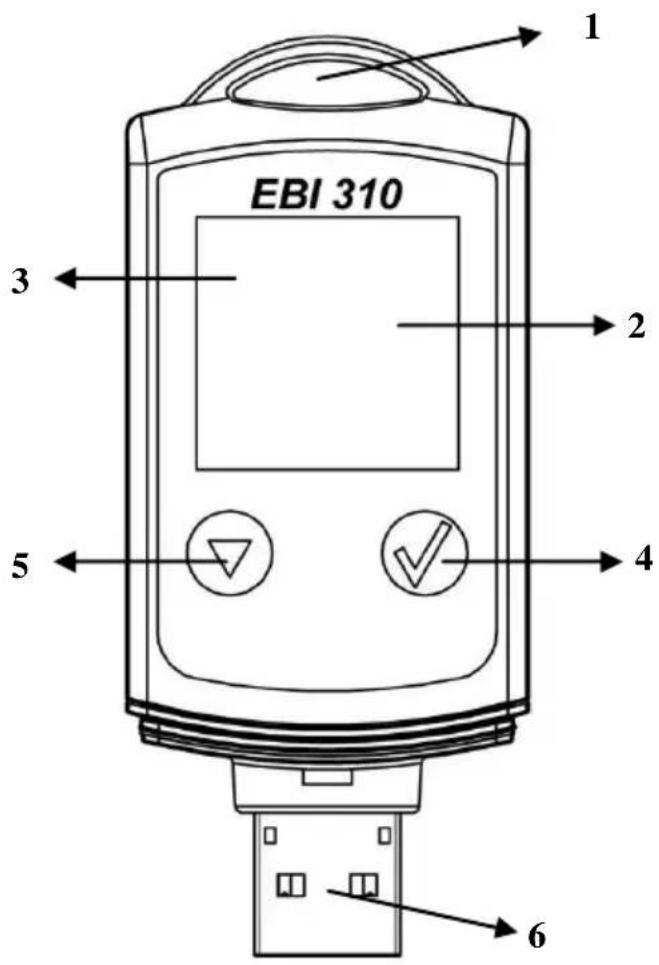

1. Anneau de suspension
2. Ecran (LCD) 3..... DEL 4..... Touche de départ 5..... Touche menu 6..... Port USB

Port pour sonde pyrométrique externe

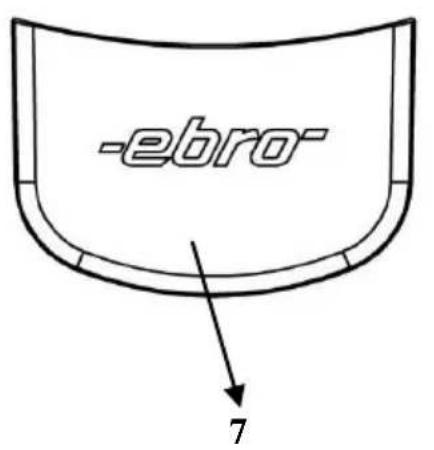

7. Couvercle de protection

Consignes de sécurité

N'utilisez pas l'appareil dans des zones explosives.

DANGER DE MORT!

N'utilisez pas l'appareil dans un environnement dépassant 85°C

La batterie en lithium peut être exposée !

N'exposez pas l'appareil au rayonnement micro-onde.

La batterie en lithium peut exploser !

Pour garantir que l'enregistreur est étanche à l'eau, le couvercle de protection doit être fixé ou une sonde externe doit être mise en place.

Déballage/content du livraison

Après réception de la livraison, veuillez contrôler si l'emballage de l'appareil et son contenu ne sont pas endommagés. De plus, contrôler si le contenu de l'emballage correspond à votre commande.

Contenu de la livraison

La livraison comporte :

• enregistreur EBI 310 ou EBI 300 mode d'emploi

L'emballage peut également contenir divers accessoires.

En cas de réclamation, n'hésitez pas à nous contacter. Vous trouverez les renseignements correspondants au dos de ce manuel.

Pour permettre le démarrage de l'enregistreur, appuyez sur la touche

Visitez notre site Web :

www.ebi300.com

Vous pouvez télécharger gratuitement le logiciel de programmation Winlog/basic.

En outre, vous pouvez créer des profils de programmation sur le site Web et programmer l'enregistreur avec QuickStart, sans avoir besoin d'installer le logiciel.

Afin de vous assurer de l'exactitude de l'heure et de la zone horaire, il est nécessaire de programmer l'enregistreur pour la première utilisation avec le logiciel Winlog ou le programme Quickstart.

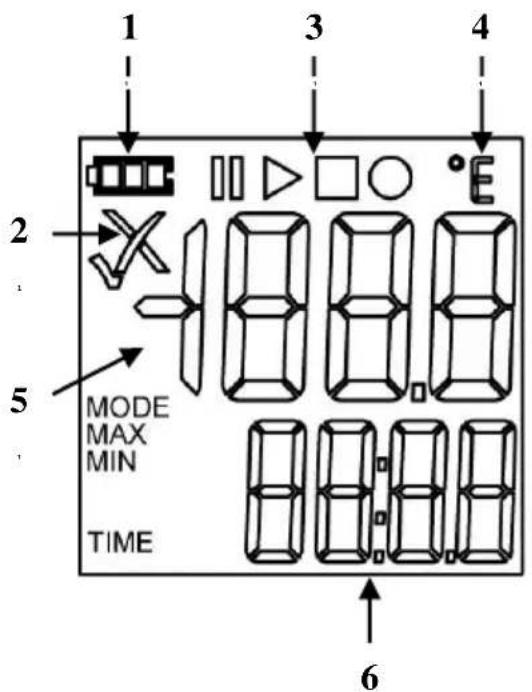

L'écran (LCD) comporte les éléments suivants:

1 Indicateur de batterie 2 Indicateur d'alarme 3 Indicateur d'enregistrement 4 Unité de mesure 5 Valeur de mesure 6 Temps / menu / canal

1 Indicateur de batterie

Batterie chargée

Batterie à moitié chargée

Batterie faible

Batterie vide, à remplacer

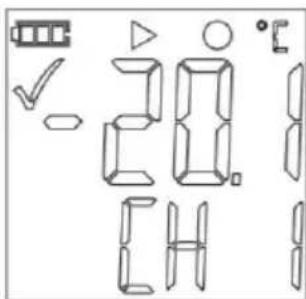

2 Indicateur d'alarme

Les valeurs de température mesurées sont toutes comprises dans les limites de température pré-programmées.

Les valeurs de température mesurées étaient en dehors des limites de température préprogrammées. Si activé pendant la programmation, une DEL rouge clignote.

Indicateur d'enregistrement

L'état de l'enregistrement de la valeur de mesure est indiqué par les symboles suivants.

Enregistrement commence Enregistrement arrêté ⓞ Enregistrement activé

Pause

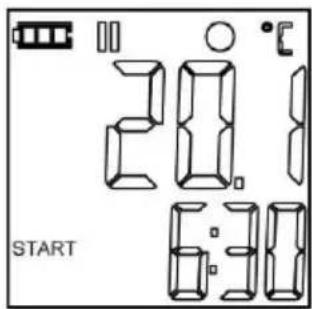

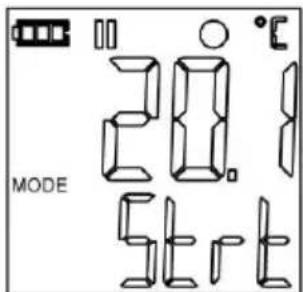

Etat 1:

L'enregistreur est programmé en mode "Mesure à partir du temps de démarrage", avec un temps de démarrage à une date ultérieure. Sur la ligne d'affichage inférieure, le temps restant est affiché jusqu'au démarrage de l'enregistrement.

Etat 2:

L'enregistreur est programmé en mode, "Démarrage en appuyant sur une touche", mais la touche de démarrage n'a pas été encore activée.

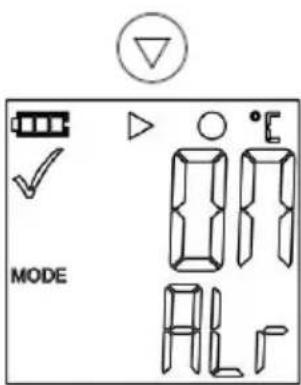

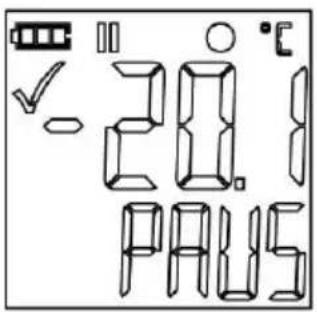

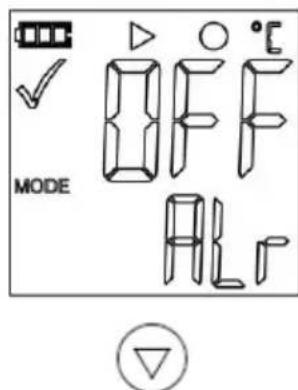

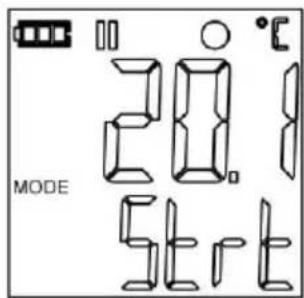

Etat 3:

L'enregistreur transcrit les valeurs de mesure. Le canal indiqué (Ch) sur la deuxième ligne correspond aux valeurs qui s'affichent actuellement.

L'enregistreur transcrit les valeurs de mesure, l'alarme est arrêtée.

L'enregistrement est terminé. Avec ce mode, aucune valeur ne s'affiche à l'écran.

Si l'enregistreur n'est pas encore démarré, seule la fonction Démarrer la mesure est disponible.

Appuyez sur pour démarrer le menu de fonctions et afficher toutes les fonctions disponibles.

Pour activer la fonction souhaitée, appuyez pendant 3 secondes sur la touche

1: Démarrer la mesure

Si l'enregistreur est program mé avec, Démarrage en appuyant sur une touche", l'enregistrement est démarré en activant la touche

Si l'enregistrement est arrêté et l'enregistreur estprogramme en mode „Démarrage en appuyant sur une touche", vous pouvez démarrer un nouvel enregistrement après avoir lu l'enregistreur ou créé un fichier PDF.

2: Arrêter l'alarme

Pour arrêter l'alarme - par ex. pour éviter que l'alarme ne se déclenche lors de la lecture de l'enregistreur pendant une mesure, appuyez sur

L'enregistrement des valeurs de mesure continue, les valeurs mesurées ne sont toutefois pas reprises dans l'écran Min/Max.

Pour réactiver l'alarme, sélectionnez à nouveau cette fonction et confirmez avec

3. Terminer l'enregistrement

Si l'enregistreur a été programmé en mode "Arrêt en appuyant sur une touche", vous pouvez terminer l'enregistrement en appuyant sur la touche.

4. Temps d'enregistrement restant

Affiche le temps restant de l'enregistrement en cours.

5. Max

Annonce de la plus haute valeur mesurée du canal donné depuis le début de l'enregistrement

6. Min

Annonce de la plus haute valeur mesurée du canal donnée depuis le début de l'enregistrement

7. ID

Si pendant la programmation une ID de profil de programmation a été indiquée, elle s'affiche ici.

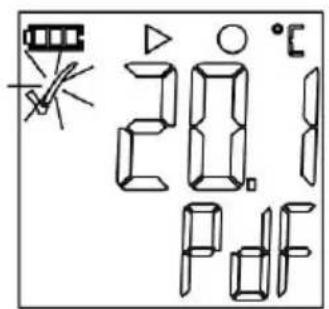

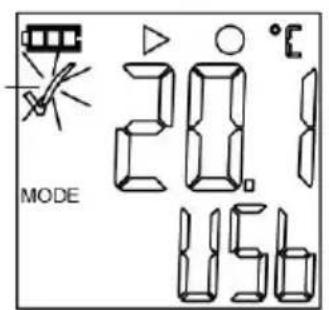

8. État de l'alarme (EBI 310)

En cas d'activation du mode d'alarme étendu, chaque zone d'alarme pour laquelle l'alarme s'est déclenchée est affichée. Appuyez sur pour afficher toutes les zones avec alarme.

Si aucune touche n'a été appuyée pendant 15 sec., l'écran reaffiche les actuelles valeurs de mesure.

Pour lire les valeurs de mesure enregistrées de l'enregistreur, il existe deux possibilités :

• Créer un fichier PDF Lire avec le logiciel Winlog

Créer un fichier PDF

Dès que l'enregistreur est connecté à un port USB, un fichier PDF avec toutes les valeurs de mesure enregistrées dans un graphique et conditions d'alarme est automatiquement créé. Pendant la création du fichier PDF, il s'affiche sur l'écran de l'enregistreur «PDF». Dès que le fichier PDF a été créé, «USB» s'affiche sur l'écran.

L'enregistreur met à disposition de l'ordinateur un lecteur de disquettes, sur lequel le fichier PDF est enregistré. Ce fichier peut être ouvert, imprimé et copié sur un autre lecteur de disquettes.

Si l'enregistreur est connecté à une imprimante USB compatible avec PDF, le fichier PDF enregistré sur l'enregistreur peut être directement imprimé sans ordinateur.

Dès que l'enregistreur est reprogrammé ou redémarré, le fichier PDF enregistré sur l'enregistreur est supprimé.

Lire avec le logiciel winlog

Si l'enregistreur est connecté à un port USB d'un PC, il peut être lu par le logiciel Winlog/basic, Winlog.light ou Winlog.pro.

Pour plus de détails sur la lecture de l'enregistrement avec le logiciel Winlog, vous pouvez consulter la documentation correspondante du logiciel.

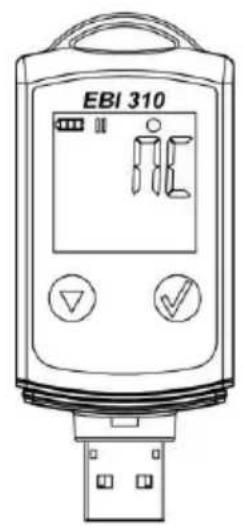

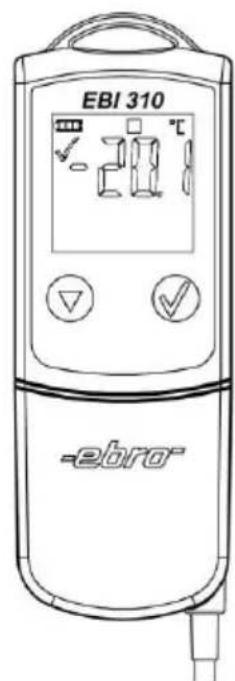

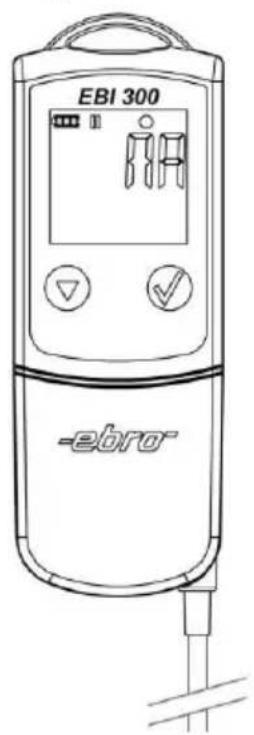

Programmer l'enregistreur

Pour programmer l'enregistreur - cycle de mesure, mode d'enregistrement, valeurs limite, etc. - connectez-le à un port USB d'un PC.

Pour la programmation, vous pouvez utiliser le logiciel Winlogbasic, Winlog.light, Winlog.pro ou QuickStart.

Pour plus de détails sur l'enregistrement avec le logiciel Winlog, vous pouvez consulter la documentation correspondante.

Il est possible de raccorder des sondes externes à l'enregistreur afin d'étendre la plage de mesure ou d'effectuer des mesures directement dans les produits.

Il existe en tout 6 types différents de capteurs avec étendue de mesure et précision différentes. Il existe des capteurs à une ou deux voies de température ainsi que des capteurs d'humidité.

Attention! Les capteurs TPH 400, TPH 500 et TPX 310 fonctionnent avec la version 1.30.0 de microprogramme de l'enregistreur. De plus, la dernière version de logiciel (la version en 2014) est nécessaire pour programmer les appareils.

Capteur de température avec une voie sonde TPC 300 (NTC) pour i'ebi 300

Plage de mesure -35°C...+75°C

Précision + / - 0,5°C

$$ \begin{array}{l} (- 2 0 ^ {\circ} \mathrm {C} \dots + 4 0 ^ {\circ} \mathrm {C}) \ + / - 0, 8 ^ {\circ} \mathrm {C} (\text {s i n o n}) \ \end{array} $$

Capteur de température avec une voie sonde TPX 220 (PT 1000) pour i'ebi 310

Plage de mesure -200°C...+250°C

Précision + / - 2,0°C

$$ \begin{array}{l} (- 2 0 0 ^ {\circ} \mathrm {C} \dots - 1 0 0 ^ {\circ} \mathrm {C}) \ + / - 1, 0 ^ {\circ} \mathrm {C} \ (- 1 0 0 ^ {\circ} \mathrm {C} \dots - 2 0 ^ {\circ} \mathrm {C}) \ + / - 0, 2 ^ {\circ} \mathrm {C} \ (- 2 0 ^ {\circ} \mathrm {C} \dots + 6 0 ^ {\circ} \mathrm {C}) \ + / - 0, 5 ^ {\circ} \mathrm {C} \ \end{array} $$

$$ (+ 6 0 ^ {\circ} \mathrm {C} \dots + 2 5 0 ^ {\circ} \mathrm {C}) $$

Capteur de température avec une voie sonde TPX 250 (PT 1000) pour i'ebi 310

Plage de mesure -85°C...+50°C

Précision + / - 1,0°C

$$ \begin{array}{l} (- 8 5 ^ {\circ} \mathrm {C} \dots - 2 0 ^ {\circ} \mathrm {C}) \ + / - 0, 2 ^ {\circ} \mathrm {C} \ (- 2 0 ^ {\circ} \mathrm {C} \dots + 5 0 ^ {\circ} \mathrm {C}) \ \end{array} $$

Capteur de température avec deux voies TPX 310 (PT 1000) pour i'ebi 310

Plage de mesure -200°C...+400°C

Précision + / - 2,0°C

$$ \begin{array}{l} (- 2 0 0 ^ {\circ} \mathrm {C} \dots - 1 0 0 ^ {\circ} \mathrm {C}) \ + / - 1, 0 ^ {\circ} \mathrm {C} \ \end{array} $$

$$ \begin{array}{l} (- 1 0 0 ^ {\circ} \mathrm {C} \dots - 2 0 ^ {\circ} \mathrm {C}) \ + / - 0, 2 ^ {\circ} \mathrm {C} \ (- 2 0 ^ {\circ} \mathrm {C} \dots + 6 0 ^ {\circ} \mathrm {C}) \ + / - 0, 5 ^ {\circ} \mathrm {C} \ (+ 6 0 ^ {\circ} \mathrm {C} \dots + 2 5 0 ^ {\circ} \mathrm {C}) \ + / - 1, 0 ^ {\circ} \mathrm {C} \ (+ 2 5 0 ^ {\circ} \mathrm {C} \dots + 4 0 0 ^ {\circ} \mathrm {C}) \ \end{array} $$

Sensoren pour le TPX 310

TPX 310-P1 (PT 1000)

Sondes pour ITPX 310

TPX 310-P1 (PT 1000)

Plage de mesure -200°C... +200°C

TPX 310-P2 (PT 1000)

Plage de mesure -200°C... +200°C

TPX 310-P3 (PT 1000)

Plage de mesure -200°C... +200°C

TPX 310-P4 (PT 1000)

Plage de mesure +200°C... +400°C

Capteur de température et humidité TPH 400 (capacitif) pour l'EBI 300

Plage de mesure humidité 0%... 100% rH

Précision humidité ±3% rH

(10%... 90% rH,

pour +25°C

+/-5% rH

(sinon)

Plage de mesure temp. -30°C... +70°C

Précision température + / - 0,5^

(+20^ +40^)

+/-1,0°C

(sinon)

Capteur de température et humidité TPH 500 (capacitif) pour l'EBI 310

Plage de mesure humidité 0%... 100% rH

Précision humidité ±2% rH

(10%... 90% rH,)

pour +25^)

+/-4% rH

(sinon)

Plage de mesure temp. -30°C... +75°C

Précision température + / - 0,5°C

(0^ +60^)

+/-0,8°C

(+60^ +75^)

Préparer l'enregistreur pour la mesure à l'aide de sondes externes

Activez l'option "Capteur externe" dans la boîte de dialogue de programmation du logiciel Winlog ou de la configuration Web de l'EBI 300/310.

Eventuellement sélectionnez le capteur. Le canal de la température interne de l'enregistreur peut être activé en complément. Il est alors toujours sur la voie 1.

Si lors de la programmation un capteur externe a été sélectionné, l'enregistrement démarre dès que le capteur préréglé est fixé à l'enregistreur.

Lorsque vous débranchez le capteur externe, l'enregistrement en cours s'arrête.

Lorsque l'enregistreur a été programmé pour l'utilisation d'une sonde externe et qu'aucune sonde n'est connectée, le message NC (non connecté) s'affiche sur l'écran.

Connectez la sonde externe au port USB de l'enregistreur. Dès lors qu'une sonde est connectée, l'écran affiche la température en cours.

Lorsqu'une sonde externe de type TPX 250 est utilisée pour des applications à très basse température (< -30^), il est recommandé de régler la fréquence de mesure sur une minute au moins pour optimiser la durée de vie des batteries. Après une mesure à une température < -30^, il faut parfois patienter jusqu'à une minute avant de pouvoir lire l'enregistreur.

Seul le capteur TPC 300 peut fonctionner avec l'enregistreur EBI 300. Si un autre capteur est connecté, l'afficheur indiquera NA (non adapté) et aucune valeur ne s'affichera à l'écran.

TPX 250 remplacement de la pile

Le capteur TPX 250 dispose de sa propre pile pour permettre une utilisation de l'enregistreur à des températures allant jusqu'à -85°C

Etant donné que la durée de vie de la pile est fortement réduite par des températures très basses, la pile peut être remplaçée

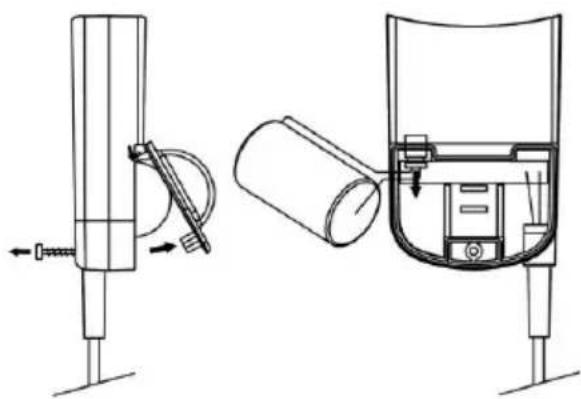

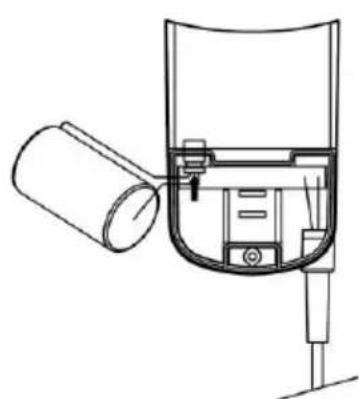

Otez le cache vis au niveau du compartiment pour la pile

Desserez la vis du compartiment pour la pile avec un tournevis de type Torx T5

Enlevez le couvercle du compartiment pour la pile

Déconnectez le câble et retirez la pile

Reliez le câble de la nouvelle pile au connecteur

Positionnez la nouvelle pile dans le compartiment et veillez à ce que les câbles de raccordement ne dépassent pas du boîtier

Remplacez le couvercle du compartiment pour la pile et desserrez la vis.

Rebouchez l'ouverture où se trouve la vis avec le cache-vis fourni.

N'utilisez que les piles livrées par Ebro pour vous assurer du bon fonctionnement de l'enregistreur sur toute l'étendue de mesure.

L'ordinateur ne reconnait pas l'enregistreur:

Contrôlez si "USB" s'affiche sur l'écran lorsque l'enregistreur est connecté à l'ordinateur.

Utilisez un autre port USB

Contrôlez si l'utilisation de périphériques de stockage de masse USB est verrouillée sur votre ordinateur.

Contrôlez si l'enregistreur est reconnu par l'ordinateur (voir plus haut)

Contrôlez si l'ordinateur affiche un nouveau lecteur.

Si un lecteur est affiché, mais qu'il ne contient pas de fichier PDF, assurez-vous que l'enregistreur est démarré.

Contrôlez si un programme de lecture de fichiers PDF est installé sur votre ordinateur.

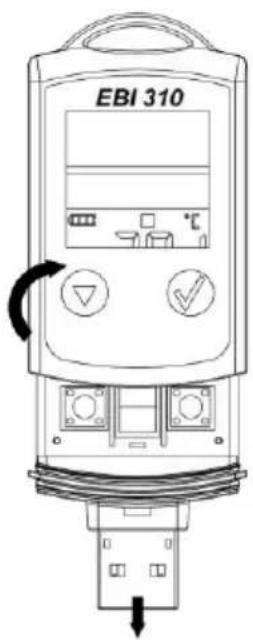

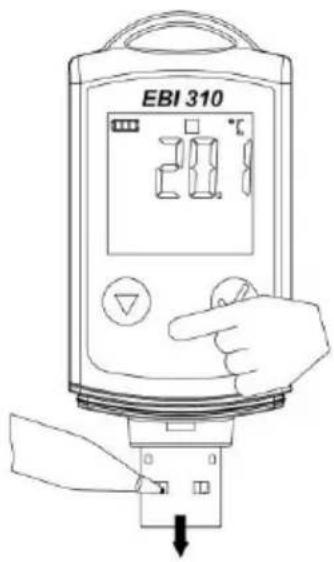

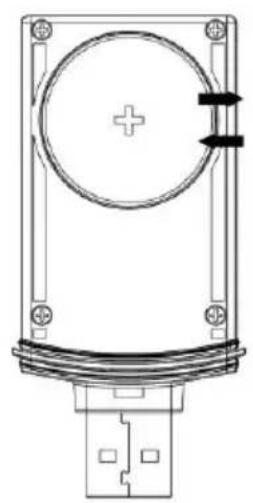

Réinitialisation de l'enregistreur

Vous pouvez effectuer une réinitialisation de l'enregistreur en maintenant la touche gauche enfoncée pendant 10 secondes.

Remplacer la batterie

Pour remplacer la batterie de lithium, il faut ouvrir l'appareil. Procédez de la façon suivante:

Évitez les décharges électrostatiques pendant le remplacement de la batterie! Les décharges peuvent détruire l'appareil!

Retirez le couvercle de protection et mettez l'appareil sur un support plat. Pressez au-dessous des deux touches pour débloquer le verrou. Dirigez la pointe d'un stylo dans l'un des deux orifices de la prise USB et retirez la partie inférieure avec le stylo pendant que vous pressez sur le verrou. Tournez l'enregistreur, pour éviter que la batterie tombe.

Retirez l'ancienne batterie et remplacez-la. Respectez la polarité.

Utilisez seulement des batteries certifiées ebro, pour assurer que l'enregistreur fonctionne bien pour l'ensemble du domaine de températures.

Veuillez jeter la batterie usagée en respectant les réglementations en matière d'environnement!

Poussez la partie inférieure à nouveau dans la partie supérieure jusqu’à enclenchement. En remplaçant la batterie ou en cas de panne de batterie, les données enregistrées ne sont pas perdues. Après avoir inséré une nouvelle batterie, l’enregistrement est poursuivi. En cas de panne de courant prolongée, l’heure de l’horloge interne n’est plus exacte. L’enregistreur doit être reprogrammé.

Nettoyage et entretien

Nettoyez l'appareil avec un chiffon légèrement humide.

N'utilisez aucun solvant, comme par ex. l'acétone, pour éviter la corrosion du plastique.

Service de calibration

L'appareil a un niveau de mesure de haute précision. Pour maintenir cette précision, vous devez faire calibrer l'appareil une fois par an.

Nous vous proposons à cet effet un service de calibrage.

Pour bénéficier de ce service, veuillez nous contacter. Vous trouvez les renseignements correspondants au dos de ce manuel.

Une fois par an, nous vous inviterons à faire calibrer votre appareil. Une fois calibré, votre appareil vous sera retourné dans un délai d'une semaine.

Lorsque l'appareil est hors d'usage, vous devez regarder la manière appropriée et en respectant les réglementations en matière d'environnement.

Ne jetez pas l'appareil dans une poubelle de déchets, mais retournez-le chez le fabricant.

Veuillez jeter les batteries dans des points de collecte prévus à cet effet.

EBI 300/310

Caractéristiques techniques

EBI 300/310

Résolution 0,1°C

Temp. de stockage -40°C...+85°C

Matériau du boîtier Polycarbonate

Dimensions 80x34x14 mm

Poids avec batterie 35g

Catégorie de protection IP 65

EBI 300

Plage de mesure -30°C...+70°C

Précision + / - 0,5°C

\((-20^{\circ}\mathrm{C} \dots +40^{\circ}\mathrm{C})\)

± 0,8°C (sinon)

Capeur NTC

Canaux 1

Emplacement de mémoire 40 000 valeurs de mesure

Durée de vie de batterie 2 ans max.

Cycle enregistré 1 min - 24 h

EBI 310

Plage de mesure -30°C...+75°C

Précision ± 0,2°C

(-30^ +30^)

± 0,5°C (sinon)

Capeur PT 1000

Canaux 1 (interne/externe)

Emplacement de mémoire 120 000 valeurs de mesure

Durée de vie de batterie 2 ans max.

Cycle enregistré 1s-24h

Durée de vie des batteries

Les durées de vie des batteries suivantes sont valables pour une température ambiantede 25°C et lorsque la LED de l'alarme est.

Capeur interne

Fréquence d'enreg	LCD allumé	LCD éteint
1 heures	24 mois.	>24 mois
1 minute	24 mois.	>24 mois
1 seconde	3 mois	3 mois

Sonde externe TPX 220

Fréquence d'enreg	LCD allumé	LCD éteint
1 heures	24 mois.	>24 mois
1 minute	24 mois.	>24 mois
1 seconde	3 mois	3 mois

Sonde externe TPX 250

Fréquence d'enreg	LCD allumé	LCD éteint
1 heures	12 mois.	16 mois
1 minute	10 mois.	14 mois
1 seconde	3 mois	3 mois

Dans un environnement à basse température, la durée de vie des batteries peut diminuer de moitié.

Lorsque des mesures sont effectuées à -80°C avec la sonde TPX 250, la durée de vie maximale de la batterie s'élève à 1000 heures (10*100 heures).

Autorisations/normes

Le certificat de conformité atteste que ce produit est conforme à la directive CE 2004/108 CE.

Le produit EBI 300/310 est conforme aux directives selon la norme EN 12830.

Environnement : C (stockage de denrées alimentaires et systèmes de distribution)

Catégorie de précision : 1, pour la mesure de la température de l'air et la température interne de produit.

Plage de mesure : -30... +70°C

Conformément à DIN EN 12830, l'appareil est soumis à un calibrage régulier (une fois par an) selon DIN EN 13486.

Serviceadresse

WTW GmbH
