ESM7710 - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Marque	Emko
Modèle	ESM7710
Type de produit	Contrôleur de température numérique Marche/Arrêt
Affichage	LED rouge 3 chiffres, hauteur 14 mm
Entrées de température	NTC, PTC, thermocouple J/K, PT100, PT1000 (2 ou 3 fils)
Plage de mesure	Dépend du type d'entrée (ex. 0 à 999°C pour K)
Précision	±1% de l'échelle totale
Cycle d'échantillonnage	3 échantillons par seconde
Mode de contrôle	Marche/Arrêt avec hystérésis
Sortie 1	Relais 7A/250V~ (1NO + 1NF) ou sortie SSR (23 mA max, 15 V)
Sortie 2	Relais 7A/250V~ (1NO) ou sortie SSR (23 mA max, 15 V)
Alimentation électrique	100-240 V~ (±15%), 50/60 Hz, 3.5 VA
Dimensions (L x H x P)	72 x 72 x 95.5 mm
Poids	210 g
Découpe de panneau	69 x 69 mm
Indice de protection	IP65 (face avant), IP20 (arrière)
Température de fonctionnement	0 à 50°C
Humidité de fonctionnement	0 à 90% HR (sans condensation)
Protection mot de passe	Oui, paramétrable de 0 à 999
Garantie	2 ans
Nettoyage	Chiffon humide avec alcool éthylique ou eau ; éviter solvants hydrocarbonés
Réparations	Réservées au personnel qualifié ; couper l'alimentation avant intervention

FOIRE AUX QUESTIONS - ESM7710 Emko

Comment régler la valeur de consigne (setpoint) ?

Appuyez sur la touche SET pour accéder au mode de changement de la consigne. Utilisez les touches ▲ et ▼ pour ajuster la valeur, puis appuyez à nouveau sur SET pour confirmer.

Quels types de capteurs de température sont compatibles ?

L'appareil accepte les entrées NTC, PTC, thermocouple J, thermocouple K, PT100 et PT1000 (2 ou 3 fils). Le type d'entrée doit être spécifié à la commande.

Comment configurer le mode chauffage ou refroidissement ?

Dans les paramètres, réglez rL1 (pour la sortie 1) sur o pour chauffage ou i pour refroidissement. De même pour rL2 si une deuxième sortie est utilisée.

Quelle est la dimension de découpe pour le montage ?

La découpe de panneau requise est de 69 x 69 mm. Le montage s'effectue à l'aide des brides de fixation fournies.

Comment protéger l'accès aux paramètres par mot de passe ?

Réglez le paramètre PAS sur une valeur comprise entre 1 et 999. Un mot de passe de 0 désactive la protection. Le mot de passe est demandé pour entrer en mode programmation.

Que faire en cas de rupture de capteur ?

L'appareil détecte automatiquement une rupture de capteur et affiche une indication de défaut (généralement la valeur haut de gamme). Vérifiez la connexion ou remplacez le capteur.

Quelle est la puissance maximale des sorties relais ?

Chaque sortie relais est nominale à 7A sous 250V~ (charge résistive). Pour les charges inductives, prévoyez une protection adaptée.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement imbibé d'alcool éthylique ou d'eau. Ne jamais utiliser de solvants comme l'essence ou le trichloréthylène qui pourraient endommager le boîtier.

Puis-je utiliser cet appareil dans une atmosphère explosive ?

Non, il est strictement interdit d'utiliser le contrôleur dans des atmosphères gazeuses combustibles ou explosives. Cela pourrait provoquer un incendie ou une explosion.

Que faire si l'affichage reste éteint ?

Vérifiez d'abord l'alimentation électrique (100-240V~). Assurez-vous que le fusible externe recommandé (1A T) n'a pas sauté. Si l'appareil ne s'allume toujours pas, contactez le service après-vente.

MODE D'EMPLOI ESM7710 Emko

Numérique, contrôleur MARCHE / ARRET de température

Affichage à 3 chiffres

Entrée NTC ou,

entrée PTC ou,

thermocouple de type J ou,

thermocouple de type K ou,

PT-100, PT-1000, entrée de température à 2 ou 3 fils

(il doit être déterminé dans l'ordre)

Contrôle MARCHE / ARRET

Fonction de chauffage ou de refroidissement sélectionnable

Sélection de type opérationnel avec hystérésis

Ajustement de la valeur d'écart de température

Ajustement du délai minimum de tirage pour les sorties de contrôle

Limites basse et haute de la valeur de consigne Protection par mot de passe pour le mode de programmation

Protection par mot de passe pour le mode de programmation

Les contrôleurs de température de la série ESM sont conçus pour mesurer et contrôler

la température. Ils peuvent être utilisés dans de nombreuses applications avec le

contrôle Marche / Arrêt et la sélection de chauffage et de refroidissement.

Ils sont principalement utilisés dans les industries de production du verre, plastique, textile, automobile et de machines.

textile, automobile et de CARACTÉRISTIQUES

CARACT ENTREE

NTC : NTC (10kΩ @ 25°C)

Thermorésistance (RTD) : 2 ou 3 fils PT100, PT1000 (IEC 751) (ITS90)

Plage de mesure : Ce sont des informations de commande Précision : ± 1% de l'échelle totale

Précision : ± 1% de l'échelle totale Compensation de soudure faide

Compensation de soudure froide : Automatiquement ± 0.1°C / TC Protection contre la rupture de capteur : haut de gamme

Cycle d'échantillonnage : 3 échantillons par seconde

Forme de contrôle : MARCHE / ARRET

Hystérésis MARCHE / ARRET Il peut être configuré pour deux sorties de contrôle

SORTIE

Sortie 1 : Relais (7A@250V~ à la charge résistive) ou sortie d'entraîneur

SSR (Maximum 23 mA, Maximum 15 V —)

Sortie 2 : Relais (7A@250V, - à la charge résistive) ou sortie d'entraîneur

Cordie 21 Metals (17.02.2017 - C d la charge resistive) ou bordie d'entainant. SSD / (Maximum 33 mA, Maximum 45 V —)

SSR (Maximum 25 mA, Maximum 15 V —) Les sorties sur l'appareil peuvent être utilisées comme sortie de processus

Les sorties sur l'appareil peuvent être utilisées comme sortie de processus ou d'alarme.

ou d'alarme AFFISUAGE

Affichage Affichage de processus

Affichage de processus ESM-4410 : Affichage LED

ESM-7710 : Affichage LED 3 chiffres rouge 14 mm

ESM-9910 : Affichage LED 3 chiffres rouge 20 mm

[Non-Text]

Affichage LED

Appareil avec 1 sortie : REGLAGE (vert), SORTIE (rouge), PROG (rouge)

Appareil avec 2 sorties : REGLAGE 1 (vert), REGLAGE 2 (vert), SORTIE 1 (rouge), SORTIE 3 (rouge), PROG (rouge).

(rouge), SORHE 2 (rouge), PROG (rouge)

ALIMENTATION

100-240 V ∼ ( ±15% ) 50/60 Hz - 3.5 VA

(la tension d'alimentation doit être déterminée dans l'ordre)

EVALUATIONS ENVIRONNEMENTALES et CARACTERISTIQUES PHYSIQUES

Température de fonctionnement : 0...50°C

Humidité : 0 à 90% HR (sans condensation)

Protection contre les impacts mécaniques : 1 Joule (IK06)

Catégorie de protection : IP65 sur l'avant, IP20 à l'arrière

Montage : Montage de boîtier de type Installation : Installation fixe de catégorie

Installation : Installation fixe de catégorie II Catégorie de surtension : II

Catégorie de surtension. Il Dégré de pollution : II, bureau

Degré de pollution : II, bureau ou lieu de travail, pollution non conductrice

APPAREIL	POIDS	DIMENSIONS	DECOUPE DE PANNEAU
ESM-4410	160 gr	48 x 48 mm, Profondeur : 95 mm	46 x 46 mm
ESM-7710	210 gr	72 x 72 mm, Profondeur : 95.5 mm	69 x 69 mm
ESM-9910	280 gr	96 x 96 mm, Profondeur : 96 mm	92 x 92 mm

Câblage électrique

EMS 4410 avec la sortie de relais :

EMO 4410 ave

ESM 4410 avec sortie SSR

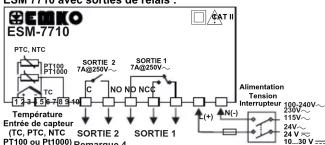

ESM 7710 avec sorties de relais


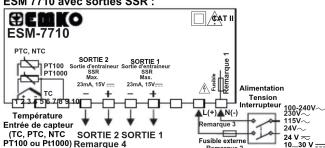

ESM 7710 avec sorties SSR


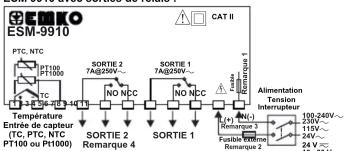

ESM 9910 avec sorties de relais

ESM-9910 PTC, NTC PT100 PT100 Temperature Entree de capéureur (TC, PTC, NTC) PT100 ou Pt1000) SORTIE 2 7A@250V~ NO NC SORTIE 1 7A@250V~ NO NC SORTIE 2 Remarque 4 SORTIE 1 Remarque 2 Alimentation Tension Interrupteur (N+) Remarque 3 Fusible Remarque Remarque 2 100-240V~ 115V~ 24V~ 10.3V~ CAT II

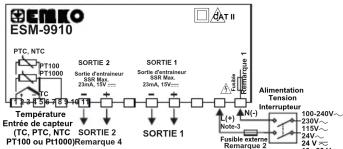

ESM 9910 avec sorties SSR

EMK ESM-9910 PTC, NTC PT100 ou Pt1000 Temperature Entrée de capteur PTC, NTC PT100 ou Pt1000 Remarque 4 SORTIE 2 SORTIE d'entraineur 658 Max 23kA, 15V~ SORTIE 1 SORTIE d'entraineur 658 Max 23kA, 15V~ SORTIE 1 N(+) (N) Li(+) (Li) Fusible Remarque 2 Alimentation Tension Interrupteur 100-240V~ 230V~ 150V~ 140V~ 24 V~ 30 V~

Remarque 1 : Il existe une résistance interne fusible ignifuge. Remarque 2 : Un fusible externe est recommandé.

1 A. T pour alimentation en 100, 240 V, ou 24 V

1 A—T pour alimentation en 24V—

TAL...1 pour alimentation en 24V... Remarque 3 : « I » est(+) « N » est(-) pour une tension de 24V —

Remarque 4 : La sortie 2 n'existe que pour les appareils FSM-7710 et FSM-9910

Remarque 5 : Section du câble toronné : 1,5 mm²

Section de câble solide : 2,5 mm²

La longueur de dénudage est de 7 à 9 mm.

Remarque-6 : Les câbles d'alimentation doivent être conformes aux exigences de la

CEI 60277 ou de la CEI 60245

Dimension

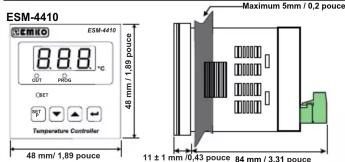

ESM-4410 ESEM-4410 8.8.8 °C H2O OUT Temperature Controller 48 mm / 1,89 pouce 48 mm / 1,89 pouce Maximum 5mm / 0,2 pouce 11 ± 1 mm / 0,43 pouce 84 mm / 3,31 pouce

ESM-7710

CEMEO 8.8.8 C207 Temperature Controller 72mm / 2,83 pouce 11,5 ± 1 mm / 0,45 pouce 84 mm / 3,31 pouce

[Non-Text]

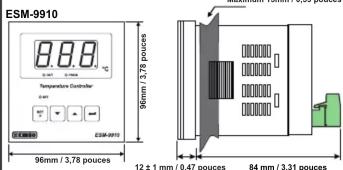

ESM-9910 8.88 Temperature Controller ESM-9910 96mm / 3,78 pouces 96mm / 3,78 pouces 12 ± 1 mm / 0,47 pouces 84 mm / 3,31 pouces

Montage du panneau

1 - Avant de monter l'appareil sur le panneau, s'assurer que la découpe est à la bonne taille.

2 - Vérifier le joint du panneau avant. Positionner.

3 - Insérer l'appareil dans la découpe. Si les fixations de montage sont dans l'unité, les enlever avant d'insérer l'unité dans le panneau.

4 - Insérer l'appareil par la découpe de la face avant.

5 - Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

Découpe du panneau

ESM-4410

ESM-7710

ESM-9910

Brochure de présentation. ENG ESM-xx10 01 V10 04/22

Définition du panneau avant
SEMIKOESM-7710	Affichage de températureL'indication LED de SORTIE 1 est active,Le mode de programmation est actifLa SORTIE 2 est activeIndication LED de la valeurde consigne 1 / 2 mode de changement
SE1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	Il est utilisé pour entrer dans le modede changement de valeur de REGLAGE 1Il est utilisé pour entrer dans le mode de changementde REGLAGE 2 et confirmer un parametredans le mode de programmationIl est utilisé pour augmenter la valeurIl est utilisé pour diminuer la valeur
Paramètres
Sul	Paramètre de valeur de consigne minimumLa valeur de consigne ne peut pas être inférieure à cette valeur. Cette valeur de paramètre peut être ajustée de la valeur minimum de l'échelle des appareils au paramètredu de valeur de consigne maximum
SuH	Paramètre de valeur de consigne maximumLa valeur de consigne maximum ne peut pas être plus grande que cette valeur. Cette valeur de paramètre peut être ajustées de la valeur du L'acconsigne minimum à la valeur maximum de l'échelle de l'appareil
HS1	Paramètre d'hystérisés pour la Sortie 1à 100°C pour les appareils de type TC,à 100°C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),à 10°C pour PT100, PT1000 (-19,9°C, 99,9°C),à 100°C pour PTC (-50°C, 150°C),à 10°C pour PTC et NTC (-19,9°C, 99,9°C),à 20°C pour NTC (-50°C, 100°C)
HS2	Paramètre d'hystérisés pour la Sortie 2à 100°C pour les appareils de type TC,à 100°C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),à 10°C pour PT100, PT1000 (-19,9°C, 99,9°C),à 100°C pour PTC (-50°C, 150°),à 10°C pour PTC et NTC (-19,9°C, 99,9°C),à 20°C pour NTC (-50°C, 100°C)
rL1	Paramètre de sélection de type opérationnel de la sortie 1oLa type opérationnel du relais de Sortie 1 peut être ajusté à« CHAUFFAGE ». Energisé normalement.I Le type d'opération du relais de sortie 1 peut être ajusté à« REFROIDISSEMENT ». Désénergisé normalement.
rL2	Paramètre de sélection de type d'opération de la sortie 2Ce paramètre n'est pas actif dans les appareils avec un relais.oFt
rL3	Paramètre de décalage de processus-10 à 10°C pour les appareils de type TC,-10 à 10°C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),-10 à 10°C pour PT100, PT1000 (-19,9°C, 99,9°C),-10 à 10°C pour PTC (-50°C, 150°C),-10 à 10°C pour PTC et NTC (-19,9°C, 99,9°C),-10 à 10°C pour NTC (-50°C, 100°C)
rLt	Paramètre de durée de tirage minimum pour la Sortie 1Quand la sortie 1 est inactive, cette durée doit être expirée pourque la Sortie 1 soit de nouveau active. Elle peut être ajustée de 0 à100 secondes
PAS	Mot de passe d'accès au mode de programmationIl est utilisé pour l'accès au mode de programmation. Il peut êtreajusté de 0 à 999. S'il est sélectionné à 0, le mot de passe n'est pasentré pour accéder aux paramètres.

Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'instructions et les avertissements ci-dessous.

Dans le paquet : - Une unité - Deux fixations de montage - Un manuel d'instructions

Avant l'installation, il est recommandé d'inspecter visuellement ce produit pour y détecter d'éventuels dégâts pendant l'expédition. Il est de votre responsabilité de vous assurer que des techniciens et électriciens qualifiés installent ce produit. S'il existe un risque d'accident grave résultant d'une panne ou d'une défectuosité de cette unité, couper l'alimentation du système et isoler la connexion électrique entre l'appareil et le système. L'unité est normalement livrée sans interrupteur ni fusible. Utiliser un interrupteur et une fusible selon les exigences. S'assurer d'utiliser la tension d'alimentation nominale pour protéger l'unité contre les dégâts et pour éviter les pannes éventuelles. Maintenir l'alimentation coupée jusqu'à ce que le câblage soit terminé pour éviter qu'une électrocution ou un problème ne survienne. Ne jamais essayer de démonter, modifier ou réparer cette unité. Une modification de l'unité peut résulter en un dysfonctionnement, une électrocution ou un incendie. Ne pas utiliser cette unité dans des atmosphères gazeuses combustibles ou explosives. Quand l'équipement est inséré dans la découpe du panneau métallique pendant l'installation mécanique, des bavures sur le métal peuvent entraîner des blessures aux mains, il faut y faire attention. Le montage du produit sur un système doit être effectué avec ses propres attaches. Ne pas monter l'appareil avec des fixations inappropriées. S'assurer que l'appareil ne va pas tomber pendant le montage. Il est de votre responsabilité si l'équipement est utilisé de manière non spécifiée dans le manuel d'instructions.

Garantie

EMKO Elektronik garantit que l'équipement livré n'a pas de défaut de matériau et de fabrication. La garantie couvre une période de deux ans. La garantie démarre à la date de livraison. La garantie s'applique si les devoirs et responsabilités déterminés dans le document de garantie et le manuel d'instructions sont exécutés en totalité par le client.

Maintenance

Les réparations ne doivent être effectuées que par du personnel formé et spécialisé. Couper l'alimentation de l'appareil avant d'accéder aux parties internes.

Ne pas nettoyer le boîtier avec des solvants hydrocarbonés (essence, trichloréthylène etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique de l'appareil. Utiliser un chiffon trempé dans de l'alcool éthylique ou de l'eau pour nettoyer le boîtier externe en plastique.

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş

Téléphone : [phone] Eau : [phone]

Fax : +90 224

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informations de commande

ESM-4410(48 x 48.514 DIN)

A

BC

D

E

G

H

I

U

V

W

Z

ESM-7710(72 x 72.124 DIN)

ESM-9910(96 x 96.14 DIN)

/16

00

2

/

0

3

A

Alimentation

1

100-240 V ~ ( - %15, + %10 ) 50/60 Hz -3.5VA

2

24 V ∼ ( - %15, + %10 ) 50/60 Hz -3.5VA

3

24 V ~ ( ± %15 ) 50/60 Hz -3.5VA

4

115 V ~ ( ± %15 ) 50/60 Hz -3.5VA

5

230 V ~ ( ± %15 ) 50/60 Hz -3.5VA

8

10...30 V== -3.5W

9

Customer

BC	Type d'entrée	Echelle (°C)
05	J,Fe CuNi IEC584.1(ITS90)	0°C	800°C
10	K,NiCr Ni IEC584.1(ITS90)	0°C	999°C
09	PT 100,IEC751(ITS90)	-19.9°C	99.9°C
03	PT 100,IEC751(ITS90)	0°C	400°C
12	PTC (Remarque 1)	-50°C	150°C
15	PTC (Remarque 1)	-19.9°C	99.9°C
14	PT 1000,IEC751(ITS90)	-50°C	400°C
13	PT 1000,IEC751(ITS90)	-19.9°C	99.9°C
18	NTC (Remarque 1)	-50°C	100°C
19	NTC (Remarque 1)	-19.9°C	99.9°C

Remarque 1 : Si le type d'entrée est sélectionné PTC ou NTC (BC = 12, 15, 18, 19), le capteur de température est donné avec l'appareil. Pour cette raison, le capteur de température est donné avec l'appareil. Pour cette raison, Si le type d'entrée est sélectionné comme PTC, le type de capteur (V = 0, 1 ou 2) ou Si le type d'entrée est sélectionné comme NTC, le type de capteur (V = 0, 3 ou 4) doit être déclaré dans les informations de commande.

E Sortie

1	Relais de Sortie (7A@250V~ à une charge résistive, 1NO + 1NF)
2	Sortie d'entraîneur SSR (Maximum 23 mA, 15 V=--)
FG	Sortie 2
00	Néant
01	Pour ESM9910 : Sortie de relais (7A@250V~ à une charge résistive, 1NO + 1NF Pour ESM7710 : Sortie de relais (7A@250V~ à une charge résistive, 1NO)
02	Sortie d'entraîneur SSR (Maximum 23 mA, 15 V=--)
V	Capteur de temp. donné avec le ESM-xx10
0	Néant
1	PTC-M6L40.K1.5 (Sonde d'air PTC avec 1,5 m de câble silicone)
2	PTCS-M6L30.K1.5 1/8" (Sonde de liquide PTC avec 1,5 m de câble silicone)
3	NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulé avec 1,5 m de câble pour application de refroidissement)
4	NTC-M6L50.K1.5 (Sonde NTC, botier en acier inox avec 1,5 m de câble pour application de refroidissement)
9	Client

Ce symbole est utilisé pour les avertissements de sécurité.

L'utilisateur doit faire attention à ces avertissements.

Ce symbole est utilisé pour déterminer les situations

dangereuses comme une électrocution. L'utilisateur doit vraiment faire attention à ces avertissements.

Ce symbole est utilisé pour déterminer les notes importantes sur

les fonctions et l'utilisation de l'appareil

Merci de votre préférence pour les produits Emko

Electronique, veuillez aller sur notre page web pour télécharger le manuel détaillé de l'utilisateur.

www.emkoelektronik.com.tr
