Marque	Kübler
Modèle	Codix 541
Type de produit	Compteur/affichage électronique multifonction (compteur d'impulsions, fréquencemètre, compteur de temps)
Catégorie	Équipements de mesure
Dimensions (encastrement)	96 x 48 mm selon DIN 43700
Poids	Environ 150 g
Alimentation	AC : 100-240 VAC, max 6 VA, 50/60 Hz ; DC : 10-30 VDC, max 50 mA
Affichage	LED rouge, 6 décades, hauteur 14 mm
Fréquence de comptage max	Jusqu'à 60 kHz (selon mode et tension d'alimentation)
Précision (mode fréquencemètre)	< 0,1 %
Plage d'affichage	-199 999 à 999 999 (compteur) ; 0 à 999 999 (fréquencemètre et compteur de temps)
Programmation	Par deux touches en face avant, guidée par messages sur l'affichage
Entrées	INP A, INP B, SET/RESET (programmables NPN/PNP)
Sortie (optionnelle)	Optocoupleur NPN (30 VDC / 15 mA max)
Modes de fonctionnement	Compteur (Cnt.Dir, up.dn, up.up, quAd, quAd2, quAd4), fréquencemètre, compteur de temps
Indice de protection	IP65 en face avant
Température ambiante	-20 °C à +65 °C
Nettoyage	Face avant avec un chiffon doux humide
Sécurité	Isolation double/renforcée, catégorie de surtension II, classe de protection 2 (face avant)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; retour au constructeur pour réparation
Accessoires fournis	Bornier à visser (2 et 7 pôles), étrier de montage, joint, notice de mise en service multilingue
Fabricant	Kübler Group, Allemagne

FOIRE AUX QUESTIONS - Codix 541 Kübler

Que faire si l'affichage reste éteint ?

Vérifiez d'abord la tension d'alimentation et le fusible externe (T 0,1 A). Si l'alimentation est correcte, l'appareil peut être défectueux; contactez le service après-vente.

Comment programmer le mode compteur d'impulsions ?

Appuyez simultanément sur les deux touches de la face avant pendant 5 secondes pour entrer en mode programmation. Naviguez dans le menu avec les touches : la touche de gauche sélectionne la décade, la touche de droite modifie la valeur. Le premier paramètre est P70dE ; sélectionnez 'Count' pour le mode compteur. Terminez par 'EndPro' en choisissant 'Yes' pour sauvegarder.

Quelle est la différence entre les modes Cnt.Dir, up.dn, up.up, quAd ?

Cnt.Dir : comptage/décomptage via INP A (impulsions) et INP B (sens). up.dn : comptage différentiel (A additionne, B soustrait). up.up : somme des deux entrées. quAd à quAd4 : discriminateur de phase pour codeurs incrémentaux, avec multiplication par 1, 2 ou 4 des impulsions.

Comment régler le facteur de multiplication ?

Dans le menu de programmation, après avoir réglé la polarité et le filtre, accédez au paramètre Facteur. Utilisez la touche de gauche pour sélectionner la décade et la touche de droite pour ajuster la valeur (de 00.0001 à 99.9999). Le point décimal est fixe à 4 décimales.

Pourquoi le compteur n'enregistre-t-il pas les impulsions ?

Causes possibles : polarité d'entrée incorrecte (NPN/PNP), câblage inversé, fréquence d'impulsions trop élevée, entrée de porte active, absence de masse commune, ou réglage du facteur trop petit. Vérifiez chaque point selon la notice.

Comment utiliser l'entrée SET/RESET ?

L'entrée SET/RESET permet de prépositionner l'affichage à une valeur définie. En programmation, réglez le mode de prépositionnement (manuel et/ou électrique) et la valeur souhaitée. En fonctionnement, une impulsion sur cette entrée (ou la touche rouge) charge la valeur de prépositionnement.

Quelle est la fréquence maximale de comptage ?

La fréquence maximale dépend du mode et de l'alimentation. En mode Cnt.Dir avec alimentation 10-30 VDC, elle peut atteindre 60 kHz. Pour d'autres modes et tensions, consultez le tableau des caractéristiques techniques (généralement 15 à 60 kHz).

Comment nettoyer l'appareil ?

Nettoyez uniquement la face avant avec un chiffon doux humide (pas de solvants). La face arrière encastrée ne nécessite aucun nettoyage et ne doit pas être ouverte.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les causes simples (alimentation, câblage, programmation). Si le problème persiste, ne pas ouvrir l'appareil. Retournez-le au constructeur ou au fournisseur avec une description du défaut, de la programmation et du schéma de branchement.

Comment monter l'appareil dans un panneau ?

Découpez une ouverture de 96 x 48 mm. Placez le joint, insérez l'appareil par l'avant, puis glissez l'étrier de fixation par l'arrière jusqu'à encliquetage. Respectez un espace de 10 mm autour pour la ventilation et assurez-vous que seules les touches avant sont accessibles.

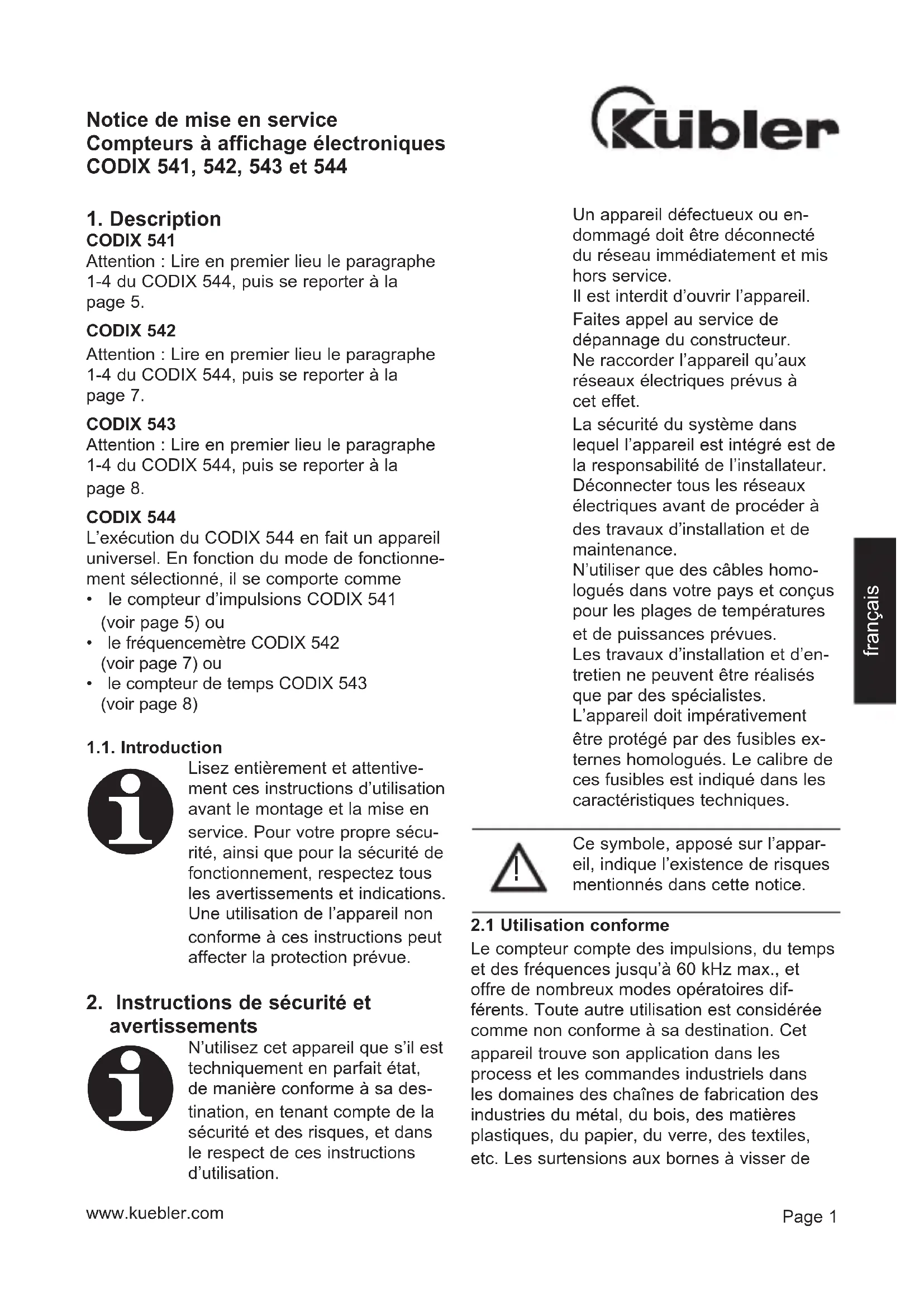

MODE D'EMPLOI Codix 541 Kübler

CODIX 541

Attention : Lire en premier lieu le paragraphe 1-4 du CODIX 544, puis se reporter à la page 5.

CODIX 542

Attention : Lire en premier lieu le paragraphe 1-4 du CODIX 544, puis se reporter à la page 7.

CODIX 543

Attention : Lire en premier lieu le paragraphe 1-4 du CODIX 544, puis se reporter à la page 8.

CODIX 544

L'exécution du CODIX 544 en fait un appareil universel. En fonction du mode de fonctionnement sélectionné, il se comporte comme

• Le compteur d'impulsions CODIX 541

(voir page 5) ou

• le fréquencemètre CODIX 542

(voir page 7) ou

• le compteur de temps CODIX 543

(voir page 8)

1.1. Introduction

Lisez entièrement et attentivement ces instructions d'utilisation avant le montage et la mise en service. Pour votre propre sécurité, ainsi que pour la sécurité de fonctionnement, respectez tous les avertissements et indications. Une utilisation de l'appareil non conforme à ces instructions peut affecter la protection prévue.

2. Instructions de sécurité et avertissements

N'utilisez cet appareil que s'il est techniquement en parfait état, de manière conforme à sa destination, en tenant compte de la sécurité et des risques, et dans le respect de ces instructions d'utilisation.

Un appareil défectueux ou endommagé doit être déconnecté du réseau immédiatement et mis hors service.

Il est interdit d'ouvrir l'appareil.

Faites appel au service de dépannage du constructeur.

Ne raccorder l'appareil qu'aux réseaux électriques prévus à cet effet.

La sécurité du système dans lequel l'appareil est intégré est de la responsabilité de l'installateur.

Déconnecter tous les réseaux électriques avant de procéder à des travaux d'installation et de maintenance.

N'utiliser que des câbles homologués dans votre pays et conçus pour les plages de températures et de puissances prévues.

Les travaux d'installation et d'entretien ne peuvent être réalisés que par des spécialistes.

L'appareil doit impérativement être protégé par des fusibles externes homologués. Le calibre de ces fusibles est indiqué dans les caractéristiques techniques.

Ce symbole, apposé sur l'appareil, indique l'existence de risques mentionnés dans cette notice.

2.1 Utilisation conforme

Le compteur compte des impulsions, du temps et des fréquences jusqu'à 60 kHz max., et offre de nombreux modes opératoires différents. Toute autre utilisation est considérée comme non conforme à sa destination. Cet appareil trouve son application dans les process et les commandes industrielles dans les domaines des chaînes de fabrication des industries du métal, du bois, des matières plastiques, du papier, du verre, des textiles, etc. Les surtensions aux bornes à visser de

L'appareil doit être limité à la valeur de la catégorie de surtension II. L'appareil ne doit être utilisé que s'il a été encastré dans les règles de l'art, et conformément au chapitre « Caractéristiques techniques ».

L'appareil ne convient pas pour des zones présentant des risques d'explosion, ni pour les domaines d'utilisation exclus par la norme EN 61010 Partie 1. Si l'appareil est mis en œuvre pour la surveillance de machines ou de process où, en cas de panne ou d'une erreur de manipulation de l'appareil, peuvent apparaître des risques de dommages à la machine ou d'accidents pour les opérateurs, il vous appartient de prendre les mesures de sécurité appropriées.

L'appareil a été conçu pour une utilisation à l'intérieur. Il peut cependant être utilisé à l'extérieur, à la condition de respecter les caractéristiques techniques. Il faut alors veiller à lui assurer une protection appropriée contre le rayonnement UV.

2.2 Montage encastré

Montez l'appareil loin de toute source de chaleur et évitez tout contact direct avec des liquides corrosifs, de la vapeur chaude ou des substances similaires.

Veiller à laisser un espace de 10 mm tout autour de l'appareil pour permettre sa ventilation.

L'appareil doit être monté de sorte à rendre impossible tout accès aux bornes de raccordement pour l'opérateur. Lors du montage, tenir compte du fait que seule la face avant est classée comme accessible à l'opérateur.

Instructions de montage

1. Retirer le cadre de fixation de l'appareil.
2. Introduire l'appareil par l'avant dans la découpe d'encastrement du panneau et veiller à ce que le joint du cadre avant soit correctement en place.
3. Glisser par l'arrière le cadre de fixation sur le boîtier de l'appareil jusqu'à ce que les étriers élastiques soient comprimés et que les ergots haut et bas soient encliquetés.

Note : en cas de montage correct, il est possible d'atteindre IP65 en face avant.

2.3 Installation électrique

DANGER

Avant tout travail d'installation ou de maintenance, déconnecter l'appareil de toutes les sources d'alimentation et s'assurer de l'absence de toute TENSION POUVANT OCCASIONNER UNE ELECTROCUTION.

Les appareils alimentés en courant alternatif ne peuvent être reliés au réseau basse tension que par l'intermédiaire d'un interrupteur ou d'un sectionneur de puissance installé à proximité de l'appareil et repéré comme le dispositif de coupure de cet appareil.

Les travaux d'installation ou de maintenance doivent être réalisés par du personnel qualifié et conformément aux normes nationales et internationales applicables.

Il faut veiller à séparer l'ensemble des basses tensions qui pénètrent dans l'appareil ou qui sortent de celui-ci des lignes électriques dangereuses au moyen d'une isolation double ou renforcée (circuits SELV).

DANGER

Pour son bon fonctionnement, l'appareil doit être protégé par des fusibles externes. Les fusibles préconisés sont indiqués dans les caractéristiques techniques.

Il faut veiller à ne dépasser en aucun cas, même en cas de défaut, les valeurs indiquées dans les caractéristiques techniques.

• Les câbles et leurs isolations doivent correspondre aux plages de température et de tension prévues. Pour la nature des câbles, se conformer aux normes applicables pour le pays et pour l'installation. Les sections admissibles pour les bornes à vis sont indiquées dans les caractéristiques techniques.
• Avant la mise en service de l'appareil, vérifier le bon raccordement et la bonne fixation des câbles. Les vis des bornes inutilisées doivent être vissées à fond et serrées afin qu'elles ne puissent pas se desserrer et se perdre.
• L'appareil a été conçu pour la catégorie de surtension II. Si l'apparition de surtensions transitoires plus élevées ne peut pas être exclue, il convient de mettre en place des mesures de protection complémentaires qui limiteront les surtensions aux valeurs de la CAT II.

Indications quant à la résistance aux perturbations

Tous les raccordements sont protégés contre les perturbations extérieures. Choisir le lieu d'utilisation de sorte que des perturbations inductives ou capacitives ne puissent pas affecter l'appareil ou les câbles raccordés à celui-ci. Un tracé de câblage approprié permet de réduire les perturbations (dues p. ex. à des alimentations à commutation, des moteurs, des variateurs ou des contacteurs cyclés).

Mesures à prendre :

• N'utiliser que du câble blindé pour les lignes de signal et de commande. Raccorder le blindage des deux côtés. Section de la tresse des conducteurs min. 0,14 mm².
• La liaison du blindage à la compensation de potentiel doit être aussi courte que possible et s'effectuer sur une grande surface (basse impédance).
• Ne relier les blindages au panneau que si celui-ci est aussi mis à la terre.
• L'appareil doit être encastré aussi loin que possible de lignes soumises à des perturbations.
• Eviter de poser les conducteurs en parallèle avec des conducteurs d'énergie.

2.4 Nettoyage et entretien

Ne nettoyer la face avant qu'avec un chiffon doux humide. Aucun nettoyage de la face arrière encastrée n'est prévu ; ce nettoyage est de la responsabilité du personnel d'entretien ou de l'installateur.

En fonctionnement normal, cet appareil ne nécessite aucun entretien. Si toutefois il devait ne pas fonctionner correctement, il devrait être retourné au constructeur ou au fournisseur. L'ouverture de cet appareil et sa réparation par l'utilisateur ne sont pas prévues et peuvent affecter le niveau de protection initial.

2.5 Mise en route

Avant la mise en route de l'appareil, il faut vérifier les points suivants :

1. La tension d'alimentation disponible correspond-elle avec la tension d'alimentation de l'appareil ?
2. La tension d'alimentation est-elle bien raccordée aux bonnes bornes de l'appareil ?
3. Pour les appareils DC, la polarité de la tension d'alimentation est-elle respectée ?
4. L'appareil est-il bien réglé et programmé (fonction; fréquence de comptage max. pour les compteurs) ?

Pas d'affichage :

- Pas de tension d'alimentation

Impossible d'utiliser les touches:

- Entrée de verrouillage des touches activée

Le compteur ne compte pas :

• Entrée de comptage mal raccordée ou raccordée à l'envers
• Réglage d'un signal d'entrée erroné pour le générateur d'impulsions
• Polarité (NPN/PNP) inversée
• Entrée de porte active
• Pas de raccordement à la masse entre le générateur d'impulsions et le compteur
• Dépassement de la fréquence de comptage maximale
• Les niveaux des signaux n'atteignent pas le seuil de commutation du compteur
• Facteur trop petit

Le signal de sortie manque:

• Erreur de raccordement de la sortie
• Pas de connexion de masse avec l'appareil suivant

Si votre appareil ne fonctionne toujours pas, adressez-vous à votre agent local compétent, ou appelez-nous directement pour un conseil technique.

En cas de retour, joignez une brève description du défaut, de la programmation et du schéma de branchement, afin de nous permettre de reproduire un éventuel défaut et d'assurer une réparation de votre appareil aussi rapide que possible.

3. Réglage des paramètres de fonctionnement

a. Presser les deux touches de la face avant et mettre l'appareil sous tension, ou, l'appareil étant sous tension, presser les deux touches pendant 5 s. b. Sur l'affichage apparaît le message. c. Dès que les touches sont relâchées, l'affichage indique.

c1. Maintenir la touche de gauche pressée, puis presser la touche de droite, pour interrompre l'opération de programmation.

c2. Presser la touche de droite pour que l'affichage indique

d. Maintenir la touche de gauche pressée, puis presser la touche de droite, pour appeler le premier paramètre.

e. Dès relâchement des touches, apparaît, par périodes d'une seconde, le titre du menu et sa programmation actuelle. Presser une touche : l'affichage cesse d'alterner et n'indique plus que le réglage du point du menu.

f. Une impulsion sur la touche de droite permet de passer à la valeur suivante du paramètre en cours de réglage.

Pour introduire des valeurs numériques (p. ex. lors du réglage du facteur), sélectionner d'abord la décade à l'aide de la touche de gauche, puis régler sa valeur à l'aide de la touche de droite.

g. Pour passer au paramètre suivant du menu, maintenir la touche de gauche pressée et presser la touche de droite.

h. Le dernier paramètre du menu, "EndPro", permet, en sélectionnant "Yes", de quitter le menu de programmation et de prendre en compte (sauvegarder) les nouvelles valeurs. Si "No" est sélectionné, la programmation recommence depuis le début, en conservant les dernières valeurs introduites. Il est alors possible de les vérifier ou de les modifier à nouveau.

4. Routine de programmation

Le premier point du menu est la sélection du mode de fonctionnement de base. Celui-ci détermine les fonctions de l'appareil.

P70dE

Count

Mode compteur d'impulsions. Voir par. 4. de CODIX 541 en page 5.

tEcho

Mode fréquencemètre. Voir par. 4. de CODIX 542 en page 7.

tinner

Mode compteur de temps. Voir par. 4. de CODIX 543 en page 8.

Compteur d'impulsions/afficheur de POSITIONCODIX541

(CODIX 544: Mode compteur d'impulsions)

1. Description

• Compteur à affichage à 6 décades avec fonction SET/RESET de prépositionnement • Affichage par LED rouges, hauteur 14 mm
• Plage d'affichage de -199 999 à 999 999
• Suppression des zéros de tête
• Programmation par deux touches sur la face avant
• Programmation guidée par des messages sur l'affichage
• Modes de fonctionnement du compteur : Entrée de comptage INP A + sens du comptage INP B (Cnt. Dir) Comptage différentiel INP A – INP B (up. dn) Somme INP A + INP B (up. up) Comptage/décomptage INP A 90° INP B x 1 (quAd) Comptage/décomptage INP A 90° INP B x 2 (quAd2) Comptage/décomptage INP A 90° INP B x 4 (quAd4)
• Avec l'alimentation AC : tension d'alimentation du capteur 24 V DC ±15 %/100 mA
• Sortie par optocoupleur en option

2. Entrées

Entrée de comptage dynamique.

Entrée de comptage dynamique.

Set/reset

Entrée de prépositionnement dynamique couplée en parallèle avec la touche SET/RESET rouge. Règle le compteur à la valeur de prépositionnement définie.

3. Sortie par optocoupleur (en option)

L'optocoupleur est activé pour une valeur affichée < 0, ce qui permet d'utiliser l'appareil comme compteur à présélection simple lors d'un comptage soustrayant.

4. Routine de programmation

Les paramètres réglables de l'appareil sont indiqués ci-dessous dans l'ordre de leur apparition sur l'affichage. L'appareil est donc entièrement programmé après un cycle de programmation.

Les premières valeurs indiquées correspondent au réglage d'usine.

4.1 Polarité des entrées

InPol

_0

npn : commutation à 0 V

P_nP

PNP : commutation à +U _B

4.2 Activation du filtre 30 hz (INP a, INP b)

Filter

off

Filtre 30 Hz désactivé (f _max )

Filtre 30 Hz activé

4.3 Modes de fonctionnement du compteur

Entrée de comptage et entrée de sens de comptage INP A: Entrée de comptage INP B: Entrée de sens de comptage

Comptage différentiel INP A: Entrée de comptage additionnant INP B: Entrée de comptage soustrayant

Somme INP A: Entrée de comptage additionnant INP B: Entrée de comptage additionnant

Discriminateur de phase INP A: Entrée de comptage 0° INP B: Entrée de comptage 90°

Discriminateur de phase avec doublement des impulsions INP A: Entrée de comptage 0° INP B: Entrée de comptage 90° Chaque front de INP A est compté.

Discriminateur de phase avec quadruplement des t de INP B est compté.

4.4 Facteur de multiplication

Facteur réglable de 00.0001 à 99.9999. Point décimal fixe réglé à 4 décimales. Le réglage à „0“ n'est pas accepté !

4.5 Facteur de division

Facteur réglable de 00.0001 à 99.9999. Point décimal fixe réglé à 4 décimales. Le réglage à „0“ n'est pas accepté !

4.6 Réglage du point décimal

Le point décimal détermine la représentation de la valeur de comptage. Il n'a aucun effet sur le comptage.

0 pas de décimale 0.0 une décimale 0.00 deux décimales 0.000 trois décimales

4.7 Mode de prépositionnement

Prépositionnement manuel à l'aide de la touche rouge SET/RESET et électrique par l'entrée SET/RESET

Pas de prépositionnement (touche SET/RESET rouge et entrée SET/RESET désactivées)

Prépositionnement électrique par l'entrée SET/RESET uniquement

Prépositionnement manuel par la touche SET/RESET rouge uniquement

4.8 Valeur de prépositionnement

La valeur de prépositionnement est activée par la touche SET/RESET rouge ou par l'entrée SET/RESET.

Valeur de prépositionnement -199 999 à 999 999 (le nombre de décimales est déterminé par le réglage du point décimal).

Détermine le point décimal, voir 4,6

4.9 Fin de la programmation

La programmation est exécutée encore une fois. Les valeurs introduites peuvent être vérifiées et modifiées.

La programmation est terminée et les valeurs introduites sont prises en compte comme nouveaux paramètres.

L'appareil est alors prêt à fonctionner.

Tachymètre/fréquencemètre CODIX 542

(CODIX 544 : mode fréquencemètre)

1. Description

• Fréquencemètre à 6 décades
• Affichage par LED rouges, hauteur 14 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête
• Programmation par deux touches sur la face avant
• Programmation guidée par des messages sur l'affichage
• Conversion et affichage de la valeur en 1/s ou 1/min
• Avec l'alimentation AC : tension d'alimentation du capteur 24 V DC ±15 %/100 mA
• Sortie par optocoupleur en option

2. Entrées

Entrée de comptage dynamique.

1. Sortie par optocoupleur (en option) L'optocoupleur est activé pour f = 0, ce qui permet d'activer une indication de machine arrêtée.

4. Routine de programmation

Les paramètres réglables de l'appareil sont indiqués ci-dessous dans l'ordre de leur apparition sur l'affichage. L'appareil est donc entièrement programmé après un cycle de

programmation.

La représentation supérieure de l'affichage correspond toujours au réglage effectué en usine.

Les premières valeurs indiquées correspondent au réglage d'usine.

4.1 Polarité des entrées

npn : commutation à 0 V

pnp : commutation à +U _B

4.2 Activation du filtre 30 Hz

Filtre 30 Hz désactivé (fmax)

Filtre 30 Hz activé

4.3 Facteur de multiplication

Facteur réglable de 00.0001 à 99.9999. Point décimal fixe réglé à 4 décimales.

Le réglage à „0“ n'est pas accepté !

4.4 Facteur de division

Facteur réglable de 00.0001 à 99.9999. Point décimal fixe réglé à 4 décimales.

Le réglage à „0“ n'est pas accepté !

4.5 Réglage du point décimal

Le point décimal détermine la résolution.

0 pas de décimale

0.0 une décimale

0.00 deux décimales

0.000 trois décimales

4.6 Mode d'affichage

Conversion et affichage de la valeur en 1/s

Conversion et affichage de la valeur en 1/min

4.7 Attente maximale

Cette valeur indique combien de temps le système doit attendre une impulsion, la mesure étant en marche, avant d'afficher 0.

Attente maximale 00,1 s (valeur minimum)

4.8 Fin de la programmation

La programmation est exécutée encore une fois. Les valeurs introduites peuvent être vérifiées et modifiées.

La programmation est terminée et les valeurs introduites sont prises en compte comme nouveaux paramètres.

L'appareil est alors prêt à fonctionner.

Compteur de temps CODIX 543

(CODIX 544: Mode compteur de temps)

1. Description

• Compteur de temps à 6 décades avec fonction SET/RESET de prépositionnement • Affichage par LED rouges, hauteur 14 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête
• Indication de fonctionnement : le point décimal de la décade la plus faible clignote lorsque la mesure de temps est active.
• Programmation par deux touches sur la face avant
• Programmation guidée par des messages sur l'affichage
• Modes de mesure de temps
• Mesure de temps si INP B n'est pas activé (GATE. Lo)
• Mesure de temps si INP B est activé (GATE. hi)
• Marche/arrêt de la mesure de temps par le front INP B "Inb. Inb"
• Marche de la mesure par le front INP A, arrêt de la mesure par le front INP B (InA. Inb)
• Avec l'alimentation AC : tension d'alimentation du capteur 24 V DC ±15 %/100 mA
• Sortie par optocoupleur en option

2. Entrées

Entrée de "marche" (en fonction du type d'entrée)

Entrée marche/arrêt ou entrée porte (en fonction du type d'entrée)

Entrée set/reset

Entrée de prépositionnement dynamique couplée en parallèle avec la touche SET/RESET. Règle le compteur à la valeur de prépositionnement définie.

3. Sortie par optocoupleur (en option)

Lorsque le compteur est activé, cette sortie est alternativement activée et désactivée à une fréquence de 1 Hz.

4. Routine de programmation

Les paramètres réglables de l'appareil sont indiqués ci-dessous dans l'ordre de leur apparition sur l'affichage. L'appareil est donc entièrement programmé après un cycle de programmation.

Les premières valeurs indiquées correspondent au réglage d'usine.

4.1 Polarité des entrées

npn : commutation à 0 V

pnp : commutation à +U _B

4.2 Activation du filtre 30 hz (INP a, INP b)

Filtre 30 Hz désactivé (f_max) Entrées de comptage et de marche/arrêt non amorties

Filtre 30 Hz activé Amortissement des entrées de marche/arrêt pour une commande par contacts mécaniques

4.3 Type d'entrée

Marche/arrêt par Inp B. Mesure du temps si Inp B (porte) n'est pas actif ou est ouvert

Marche/arrêt par INp B. Mesure du temps si Inp B (porte) est actif (niveau haut pour pnp; niveau bas pour npn)

Mesure de temps mise en marche et arrêtée par INP B (front d'impulsion montant pour pnp; front d'impulsion descendant pour npn). Chaque front actif modifie l'état du comptage.

Mesure de temps mise en marche par INP A, arrêtée par INP B. (front d'impulsion montant pour pnp; front d'impulsion descendant pour npn)

4.4 Mode de fonctionnement

Unité de temps : secondes (le réglage du point décimal détermine la résolution*)

Unité de temps : minutes (le réglage du point décimal détermine la résolution*)

Unité de temps : heures (le réglage du point décimal détermine la résolution*)

Unité de comptage : Heures : Minutes : Secondes (le réglage du point décimal est ignoré)

0, 0.1, 0.01, 0.001 signifie : mesure de temps en 0, 0.1, 0.01, 0.001 unités de temps

4.5 Réglage du point décimal

Le point décimal détermine la résolution de l'unité de temps programmée.

0.0 1/10 (0,1) 0.00 1/100 (0,01) 0.000 1/1000 (0,001)

4.6 Mode de prépositionnement

Prépositionnement manuel à l'aide de la touche rouge SET/RESET et électrique par l'entrée SET/RESET

Pas de prépositionnement (touche SET/RESET rouge et entrée SET/RESET désactivées)

Prépositionnement électrique par l'entrée SET/RESET uniquement

Prépositionnement manuel uniquement

4.7 Valeur de prépositionnement

SEPT

000000

La valeur de prépositionnement est activée par la touche SET/RESET rouge ou par l'entrée SET/RESET.

999999

Valeur de prépositionnement 0...999 999 ou 99.59.59 (le nombre de décimales est déterminé par le réglage du point décimal)

4.8 Fin de la programmation

EndPro

La programmation est exécutée encore une fois. Les valeurs introduites peuvent être vérifiées et modifiées.

YES

La programmation est terminée et les valeurs introduites sont prises en compte comme nouveaux paramètres.

L'appareil est alors prêt à fonctionner.

Tension d'alimentation

Alimentation AC : 100...240 VAC/max. 6 VA, Tolerance ±10%, 50/60 Hz Fusible externe : T 0,1 A

Alimentation DC : 10...30 V DC/max. 50 mA avec protection contre les inversions de polarité SELV, Class II (Limited Power Source) Fusible externe : T 0,1 A

Affichage : Rouge, 6 décades, LED à 7 segments, hauteur 14 mm

Mémorisation des données :

EEPROM

Polarité des entrées:

Programmable, npn ou pnp pour toutes les entrées

Résistance d'entrée :

env. 5 kOhm

Fréquence de comptage CODIX 541 :

Alimentation AC:	100...240 VAC ±10%
Niveau: Standard 4.	.30 V DC
typ. niveau low: 2,5 V	1,0 V
typ. niveau high: 22,0 V	4,0 V
Fmax: kHz kHz
CntDir 60 50
UpDown 25 25
Up.Up 25 25
Quad1 25 25
Quad2 25 25
Quad4 15 15

Alimentation DC:	24	12 V DC	10...30 V DC
Niveau:	Standard		4...30 V DC
typ. niveau low:	2,5	2,0 V	1,0 V
typ. niveau high:	22,0	10 V	4,0 V
Fmax:	kHz	kHz kHz
CntDir	60	20	8
UpDown	25	15	8
Up.Up	25	15	8
Quad1 25 15		8
Quad2 25 15		8
Quad4 15 15		8

Fréquence de comptage CODIX 542 :

Précision <0,1 %

Principe de mesure:

≤ 38 Hz: Mesure de durée de période

38 Hz: Mesure de temps de portillonnage Temps de portillonnage 26,3 ms

Pour des fréquences < 10 Hz, il faut augmenter le temps d'attente en conséquence pour obtenir un affichage.

Alimentation AC:	100...240 VAC ±10%
Niveau: Standard 4.	.30 V DC
typ. niveau low: 2,5	V 1,0 V
typ. niveau high: 22,	0 V 4,0 V
Fmax: kHz kHz
Tacho 60 60

Alimentation DC:	24 1	2 V DC 1	0...30 V DC
Niveau: Standard 4...30 V DC
typ. niveau low: 2,5 2,0 V 1,0 V
typ. niveau high: 22,0	10 V 4,0 V
Fmax:	kHz	kHz	kHz
Tacho	60	20	8

Plages de mesure de temps CODIX 543 :

Secondes	0,001 s...999999 s
Minutes	0,001 min...999999 min
Heures	0,001 h...999999 h
h.min.s	00 h 00 min 01 s
	... 99 h 59 min 59 s
Précision	<50 ppm

Durée minimale de l'impulsion sur l'entrée de remise à zéro : 5 ms

Niveau de commutation des entrées :

Circuits SELV, isolation renforcée / double

Niveau standard :

Alimentation AC	Low: 0...4 V DCHigh: 12...30 V DC
Alimentation DC	Low: 0...0,2 x UB [V DC]High: 0,6 x UB...30 V DC

Niveau 4...30 V DC : Low : 0...2 V DC

High: 4...30 V DC

Forme des impulsions :

quelconque, entrée par trigger de Schmitt

Sortie par optocoupleur (en option) :

Optocoupleur NPN à collecteur et émetteur ouverts; capacité de commutation max. : 30 V DC/15 mA

Tension d'alimentation du capteur :

(Sortie de tension pour sondes externes) Circuit SELV, isolation renforcée/double Alimentation AC 24 V DC ±15 %/100 mA

Température ambiante :

$$ - 2 0 \dots + 6 5 ^ {\circ} \mathrm{C} $$

Température de stockage :

$$ - 2 5 \dots + 7 0 ^ {\circ} \mathrm{C} $$

Émission de parasites: EN 55011 Classe B Immunité aux parasites: EN 61000-6-2 avec lignes de signal et de commande blindées EN 61000-6-3

Sécurité de l'appareil (pour les modèles AC):

Conception selon : EN 61010 Partie 1 Classe de protection : Classe de protection 2 (face avant)

Seule la face avant est classée comme pouvant être touchée par l'opérateur.

Domaine d'utilisation: Degré de salissure 2, catégorie de sur-tension II

Isolation:

Face avant: isolation double

Face arrière: isolation de base

Entrées de signal et alimentation secondes:

SELV

Boîtier :

Pour montage dans panneau : 96 x 48 mm selon DIN 43700, RAL7021, gris foncé

Poids : env. 150 g

Indice de protection :

IP65 (face avant, seulement l'appareil)

6. Raccordements

X1 X2

Raccordement X1

Pin	Version AC Version	DC
1	Collecteur sortie optocoupleur
2	Emetteur sortie optocoupleur
3	SET (norm. fermé pour Codix 542)
4	INP B (norm. fermé pour Codix 542)
5	INP A
6	GND norm. fermé
7	+24 Vout norm. fermé

Raccordement X2

Pin	Version AC Version DC
1	1	00...240 VAC ±10% 0 V DC (GND)
2	1	00...240 VAC ±10% 10..30 V DC

7. La livraison comprend :

Affichage digital

Bornier à visser 2 bornes RM 5.08

Bornier à visser 7 bornes RM 3.81

Etrier de montage

Joint

Notice de mise en service multilingue

8. Codification de commande :

6.541.01X. XX0 6.542.01X. XX0 6.543.01X. XX0 6.544.01X. XX0

Niveau de commutation des entrées

0 = Niveau standard

A = Niveau 4...30 V DC

Bas (0...2 V DC)

Haut (4...30 V DC)

Tension d'alimentation

1 = Sortie par optocoupleur 2 = Pas de sortie

1. Dimensions : Cotes en mm [inch]
