Caractéristiques techniques	Capteur de porte / fenêtre LiftMaster LA412UL, conçu pour une utilisation avec des systèmes de contrôle d'accès.
Utilisation	Idéal pour la détection d'ouverture et de fermeture de portes et fenêtres, intégration dans des systèmes de sécurité.
Maintenance et réparation	Vérifier régulièrement le fonctionnement du capteur, remplacer les piles si nécessaire, nettoyer les contacts.
Sécurité	Assurer une installation correcte pour éviter les fausses alertes, respecter les normes de sécurité lors de l'installation.
Informations générales	Compatible avec divers systèmes de sécurité, garantie limitée, consulter le manuel pour les spécifications détaillées.

FOIRE AUX QUESTIONS - LA412UL LIFT-MASTER

Comment installer le capteur LiftMaster LA412UL sur ma porte ou fenêtre ?

Pour installer le capteur, commencez par nettoyer la surface de la porte ou de la fenêtre. Ensuite, retirez le film adhésif du capteur et positionnez-le à l'endroit désiré, en vous assurant qu'il est aligné avec l'aimant. Appuyez fermement pour assurer une bonne adhésion.

Que faire si le capteur ne réagit pas lorsque la porte ou la fenêtre s'ouvre ?

Vérifiez d'abord que le capteur et l'aimant sont correctement alignés. Assurez-vous également que les piles sont chargées. Si le problème persiste, réinitialisez le capteur en le déconnectant et en le reconnectant.

Le capteur LiftMaster LA412UL fonctionne-t-il avec tous les types de fenêtres et de portes ?

Le capteur est conçu pour fonctionner avec la plupart des portes et fenêtres, mais il est recommandé de vérifier la compatibilité avec votre modèle spécifique avant l'achat.

Comment remplacer les piles du capteur ?

Pour remplacer les piles, retirez le capteur de son emplacement, ouvrez le compartiment des piles et remplacez-les par des piles neuves de type AAA. Assurez-vous de respecter la polarité lors de l'installation des nouvelles piles.

Le capteur peut-il être utilisé à l'extérieur ?

Le LiftMaster LA412UL est conçu pour un usage intérieur. Pour une utilisation à l'extérieur, il est recommandé de choisir un capteur spécifiquement conçu pour résister aux intempéries.

Comment tester si le capteur fonctionne correctement ?

Pour tester le capteur, ouvrez et fermez la porte ou la fenêtre où il est installé. Vous devriez entendre un bip ou voir un indicateur lumineux qui confirme que le capteur détecte le mouvement.

Que faire si le capteur émet des alertes fréquentes sans raison apparente ?

Cela peut être dû à des interférences. Assurez-vous que le capteur est éloigné des appareils électroniques susceptibles de provoquer des interférences, comme les routeurs Wi-Fi. Si le problème persiste, envisagez de réinitialiser le capteur.

Où puis-je trouver des pièces de rechange pour le capteur LiftMaster LA412UL ?

Vous pouvez trouver des pièces de rechange sur le site Web de LiftMaster ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité avec votre modèle.

Le capteur nécessite-t-il une connexion Internet ?

Non, le capteur LiftMaster LA412UL fonctionne de manière autonome et ne nécessite pas de connexion Internet pour son fonctionnement de base.

MODE D'EMPLOI LA412UL LIFT-MASTER

Témoin rouge câblé à AUX RELAY 1. Témoin vert câblé à AUX RELAY 2.

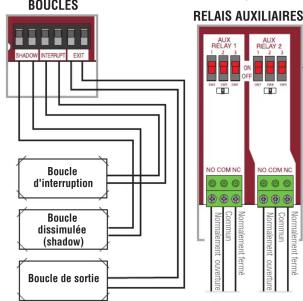

COMMUTATEURS DE RELAIS AUX 1

ARRÊT Témoin rouge HORS FONCTION*

S'OUVREOUVERTSE FERMEArrêt défini àmi-courseArrêt indéfini àmi-courseMinuterie de plusde 5 secondesMinuterie de moinsde 5 secondes* Pour que le témoin rouge soit en fonction lorsque la barrière est fermée, régler le commutateur 1 sur AUX RELAY 1 à EN FONCTION (ON)Témoin rouge EN FONCTION/CLIGNOTANTTémoin rouge HORS FONCTIONTémoin rouge EN FONCTION/CLIGNOTANT s/o Témoin rouge EN FONCTIONTémoin rouge HORS FONCTIONTémoin rouge EN FONCTION/CLIGNOTANTTémoin vert HORS FONCTIONTémoin vert EN FONCTIONTémoin vert HORS FONCTIONTémoin vert HORS FONCTION s/o Témoin vert HORS FONCTIONTémoin vert EN FONCTION BOUTON DE RÉINITIALISATION Fiche J15 Verrou magnétique (En option) Verrouillage par électro-aimant (En option)(non fourni)(non fourni) Pile 12 V 7 AH Pile 12 V 7 AH RELAIS AUXILIAIRES BOUCLES CommunNormalement ouvertureCommunNormalement ferméNormalement ouvertureNormalement fermé VERROUS ALIMENTATION DES ACCESSOIRES PROTECTION CONTRE

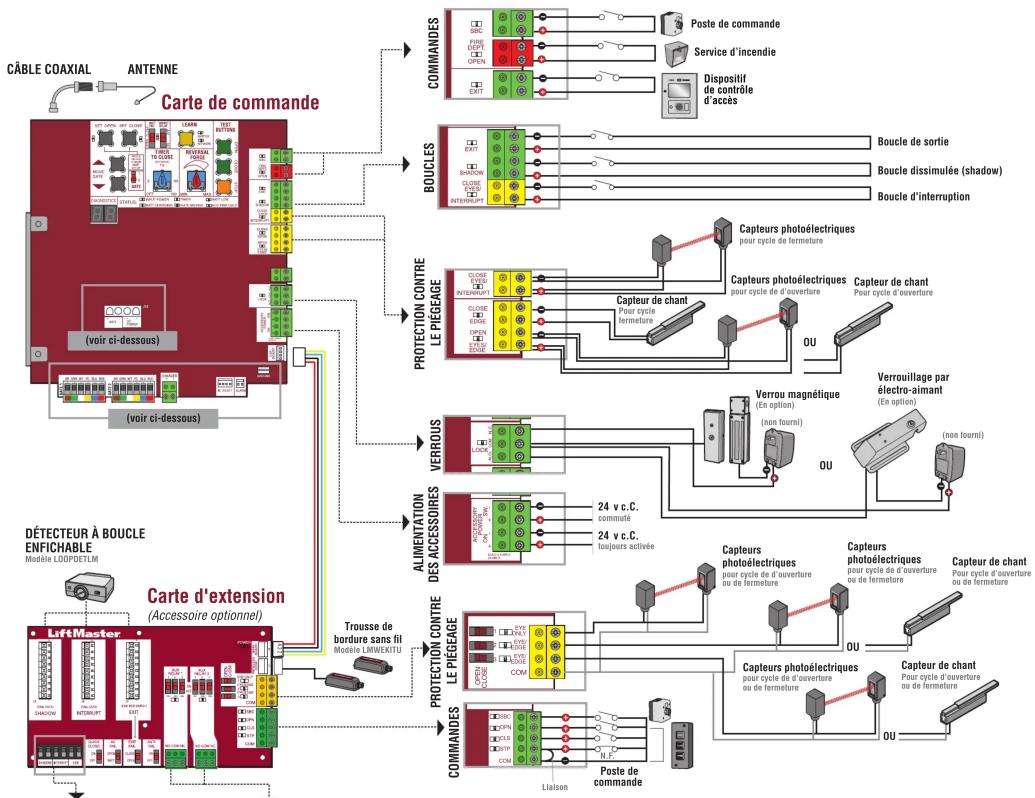

v c.C.toujours activéeLiaison N.F. (voir ci-dessous) (voir ci-dessous) Poste de commande Capteurs photoélectriques pour cycle de fermeture

BOUCLES Boucle dissimulée (shadow) Boucle de sortie Boucle d'interruption Service d’incendie COMMANDES Carte de commande

ANTENNE Capteurs photoélectriques pour cycle de d’ouverture Capteur de chant Pour cycle d’ouverture Capteur de chant Pour cycle fermeture Capteurs photoélectriques pour cycle de d’ouverture ou de fermeture Capteurs photoélectriques pour cycle de d’ouverture ou de fermeture Capteurs photoélectriques pour cycle de d’ouverture ou de fermeture Capteur de chant Pour cycle d’ouverture ou de fermeture Capteur de chant Pour cycle d’ouverture ou de fermeture Poste de commande

ENFICHABLE Modèle LOOPDETLM Boucle dissimulée (shadow) Boucle de sortie Boucle d'interruption

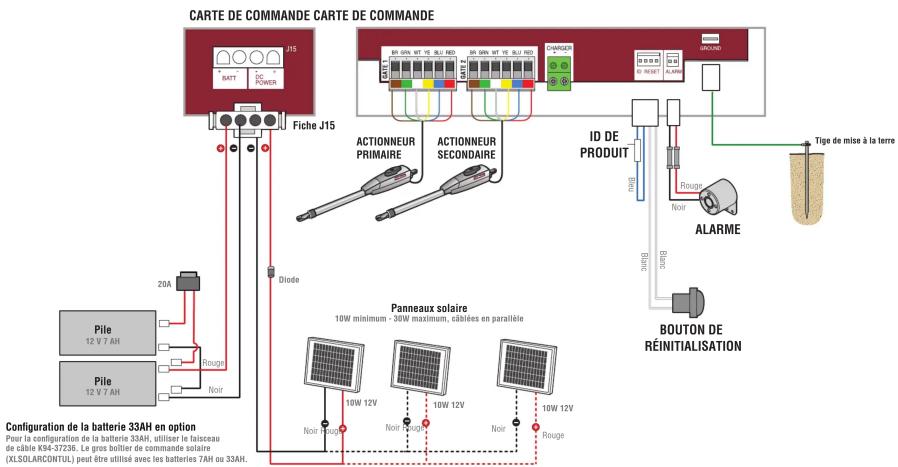

Panneaux solaire 10W minimum - 30W maximum, câblées en parallèle ALARME Noir Rouge Noir Rouge

RÉGLAGES DU COMMUTATEUR

RELAIS 1 RELAIS 2 ARRÊTRelais toujours arrêtéRelais toujours arrêtéARRÊT ARRÊTARRÊT ARRÊT MARCHEAlimenté à la limite d'ouvertureAlimenté à la limite d'ouvertureARRÊT ARRÊTMARCHEAlimenté lorsque pas à la limite de fermetureAlimenté lorsque pas à la limite de fermetureARRÊT MARCHEMARCHEAlimenté lorsque le moteur fonctionneAlimenté lorsque le moteur fonctionneMARCHE ARRÊTARRÊTSe met sous tension troissecondes avant et pendant lemouvement de la barrièreSe met sous tension troissecondes avant et pendant lemouvement de la barrièreMARCHE ARRÊTMARCHEAlimenté par un courantélectrique alternatif ouélectrosolaireAlimenté par un courantélectrique de la pileMARCHE MARCHEARRÊTSe met sous tension lorsquela barrière a été trafiquéeSe met sous tension lorsquela barrière a été trafiquéeMARCHE MARCHEMARCHELes DEL clignoteront lecompte de cyclesNon utiliséNoir Rouge Dispositif de contrôle d’accès Trousse de bordure sans fil Modèle LMWEKITU ACTIONNEUR PRIMAIRE ACTIONNEUR SECONDAIRE ID DE PRODUIT DiodeTige de mise à la terre Noir Rouge Configuration de la batterie 33AH en option Pour la configuration de la batterie 33AH, utiliser le faisceaude câble K94-37236. Le gros boîtier de commande solaire(XLSOLARCONTUL) peut être utilisé avec les batteries 7AH ou 33AH. Noir RougeBlancBlanc Bleu Carte d'extension (Accessoire optionnel)

Modèle LA412UL LiftMaster.com © 2018, LiftMasterTous droits réservés01-39240-11CODE SIGNIFICATION SOLUTION La carte logique principale a subi une défaillance interne.Déconnecter toute alimentation, attendre 15secondes, puis reconnecter l’alimentation (rédémarrage). Si le problème persiste, remplacer la carte logique principale.

Entraînement linéaire désengagé (bras 1) Désengager, puis réengager le bras. Vérifier le câblage et les connexions. Entraînement linéaire désengagé (bras 2)

Erreur de dépassement de durée maximale Vérifier s’il existe une obstruction, puis reprogrammer les limites.

Erreur d’identification de produit La carte logique vient-elle d’être remplacée? Si tel est le cas, effacer les limites, passer en mode de réglage des limites et régler les limites. Sinon, déconnecter toute alimentation, attendre 15secondes, puis reconnecter l’alimentation avant de changer le faisceau d’identification de produit.

Échec d’identification de produit Déconnecter le faisceau d’identification du produit, puis le rebrancher. Déconnecter toute alimentation, attendre 15secondes, puis reconnecter l’alimentation avant de remplacer le faisceau d’identification de produit.

Limite d’arrêt contre butée (bras1) La limite peut avoir été réglée trop près d’un objet fixe (régler de nouveau la limite). Il est possible que l’actionneur soit à la fin de sa course (régler de nouveau le montage) Limite d’arrêt contre butée (bras2) Surtension de la batterie Trop grande tension appliquée à la batterie. Vérifier le faisceau. S’assurer qu’une batterie de 24V n’est PAS installée sur un système de 12V. Surintensité de la batterie Court-circuit possible du faisceau de charge de la batterie. Vérifier le faisceau. S’assurer qu’une batterie de 12V n’est PAS installée sur un système de 24V.

Aucune batterie au démarrage Vérifier les connexions et l’installation de la batterie. Remplacer les batteries si elles se sont appauvries à moins de 20V sur un système de 24V ou à moins de 10V sur un système de 12V. S’assurer qu’une batterie de 12V n’est PAS installée sur un système de 24V. Erreur de boucle de sortie Défaillance ou absence d’une boucle (court-circuit ou circuit ouvert – boucle de détection enfichable LiftMaster uniquement). Vérifier le câblage de la boucle sur toute la connexion. Il pourrait y avoir un court-circuit ou une connexion ouverte dans la boucle. Erreur de boucle de passage Erreur de boucle d’interruption Pile faible de la bordure sans fil Remplacer les piles de la bordure sans fil. Point de repère non détecté (bras 1) Vérifier le câblage jaune du point de repère. Si les limites ne sont pas précises, reprogrammer. Point de repère non détecté (bras 2)

Une baisse de tension s’est produite L’alimentation en c.a./c.c. de la carte a chuté sous le niveau permis. Examiner l’alimentation et le câblage. Dans le cas d’un redémarrage, laisser suffisamment de temps pour assurer une décharge de l’alimentation afin de forcer un démarrage à neuf. Erreur de communication du deuxième actionneur sans filVérifier l’alimentation du deuxième actionneur. Si l’actionneur est hors fonction, remettre l’alimentation et tenter de faire fonctionner le système. S’il est sous tension, désactiver la fonction sans fil, puis reprogrammer le deuxième actionneur. Nombre minimal de dispositifs contre le piégeage non installés.Examiner les connexions du dispositif surveillé de protection contre le piégeage. Cet actionneur de barrière pivotante ne fonctionnera qu’après avoir installé au moins un dispositif externe de protection contre le piégeage dans la direction d’ouverture ou de fermeture de la barrière. CAPTEUR DE FERMETURE/BOUCLE D'INTERRUPTION tenu pendant plus de 3minutes.Vérifier l’entrée câblée sur la carte logique principale; vérifier l’alignement ou la présence d’une obstruction. BORDURE DE FERMETURE tenu pendant plus de 3minutes. CAPTEUR D'OUVERTURE/BORDURE tenu pendant plus de 3minutes. CAPTEUR DE FERMETURE/BOUCLE D'INTERRUPTION tenu pendant plus de 3minutes.Vérifier l’entrée câblée sur la carte d’extension; vérifier l’alignement ou la présence d’une obstruction. CAPTEUR DE FERMETURE/BORDURE tenu pendant plus de 3minutes. CAPTEUR D'OUVERTURE/BORDURE tenu pendant plus de 3minutes. Bordure sans fil déclenchée pendant plus de 3minutesVérifier l’entrée câblée pour tout problème de câblage ou obstruction. Perte de surveillance de la bordure sans fil Vérifier les entrées de la bordure sans fil. Bordure sans fil déclenchée Si une obstruction s’est produite, aucune action n’est nécessaire. Si une obstruction ne s’est PAS produite, vérifier les entrées et le câblage. CAPTEUR DE FERMETURE/BOUCLE D'INTERRUPTION déclenché, causant l’inversion de la barrière, empêchant sa fermeture ou la réinitialisant la minuterie de fermetureSi une obstruction s’est produite, aucune action n’est nécessaire. Si une obstruction ne s’est PAS produite, vérifier l’alignement, les entrées et le câblage sur la carte logique principale. BORDURE DE FERMETURE déclenché, causant l’inversion de la course, empêchant la fermeture ou annulant la minuterie de fermeture CAPTEUR D'OUVERTURE/BORDURE déclenché, causant l’inversion de la course ou empêchant l’ouverture CAPTEUR DE FERMETURE/BOUCLE D'INTERRUPTION déclenché, causant l’inversion de la barrière, empêchant sa fermeture ou la réinitialisant la minuterie de fermetureSi une obstruction s’est produite, aucune action n’est nécessaire. Si une obstruction ne s’est PAS produite, vérifier l’alignement, les entrées et le câblage sur la carte d’extension. CAPTEUR DE FERMETURE/BORDURE déclenché, causant l’inversion de la course, empêchant la fermeture ou annulant la minuterie de fermeture CAPTEUR D'OUVERTURE/BORDURE déclenché, causant l’inversion de la course ou empêchant l’ouverture Anomalie de communication de l’entrée de fermeture (capteur/bordure) (boîtier de commande secondaire)Vérifier les entrées et le mode de communication entre les actionneurs, par bus câblé ou radio. S’assurer que l’actionneur est sous tension. Il faudra possiblement effacer la communication sans fil et reprogrammer les deux actionneurs. Anomalie de communication de l’entrée d’ouverture (capteur/bordure) (boîtier de commande secondaire) Anomalie de communication de l’entrée de fermeture (capteur/bordure) (carte d’extension)Vérifier les connexions entre la carte principale et la carte d’extension. Anomalie de communication de l’entrée d’ouverture (capteur/bordure) (carte d’extension) Dispositif non surveillé détecté sur le système de sécurité sans filLes dispositifs de fermeture à contact non surveillés ne sont pas pris en charge. S’assurer que les dispositifs connectés sont surveillés. Vérifier la bonne orientation et la connexion des capuchons d’extrémité à résistance des bordures. Résistance d’inversion (actionneur1) Vérifier s’il y a une obstruction quelconque. En l’absence d’obstruction, vérifier que l’ensemble mécanique est engagé et bouge librement. Se reporter au manuel pour consulter les rubriques Réglage de fin de course et de résistance et Test d’obstruction. Résistance d’inversion (actionneur2)

Régime/calage d’inversion (actionneur 1) Vérifier s’il y a une obstruction quelconque. En l’absence d’obstruction, vérifier le câblage de l’actionneur et s’assurer que l’ensemble mécanique est engagé et bouge librement. Remplacer l’ensemble d’encodeur de positionnement automatique (EPA). Régime/calage d’inversion (actionneur 2) Fonctionnement normal Aucune action nécessaire

Enfoncer et tenir le bouton STOP...Enfoncer et tenir ensuite le bouton «CLOSE»……puis enfoncer sans le relâcher le bouton OPEN jusqu’à ce que la mention «Er».NUMÉRO DE SÉQUENCE DE CODELe premier nombre montré est le code le plus récent (par exemple: «01»). L’écran affiche la séquence de codes qui s’est produite en commençant par «01» jusqu’au code «20». NUMÉRO DE CODELe deuxième chiffre montré après le numéro de séquence d’erreur est le code lui-même (31-99, par exemple «31»).UNE SECONDE PLUS TARD…L’actionneur montrera le numéro de séquence du code suivi du numéro du code: Code d’anomalie POUR VOIR LES CODES :

Système LiftMasterSystème installéInformationProtection externe contre le piégeageProtection inhérente contre le piégeageLÉGENDE DES CODES DE COULEUR :Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:

• DÉCONNECTER l’alimentation (électrique ou à pile) AVANT de procéder à l’installation de l’actionneur ou à une intervention d’entretien sur celui-ci.• Remplacer UNIQUEMENT par un fusible du même type d’intensité nominale.
• Pour assurer la conformité à la norme UL325 et aux directives de sécurité industrielles, des dispositifs externes surveillés valides de protection contre le piégeage comme des capteurs photoélectriques ou des bordures de détection doivent être installés avec cet actionneur à chaque zone de piégeage. Utiliser UNIQUEMENT les dispositifs de protection contre le piégeage LiftMaster approuvés (consulter la page des accessoires).• Avant les travaux, consulter le manuel pour les instructions d’entretien et d’essai de sécurité.
