Eurolive Performer E1800X - Haut-parleur BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif 18 pouces, puissance de 600W RMS, réponse en fréquence de 40 Hz à 20 kHz, sensibilité de 97 dB.
Utilisation	Idéal pour les concerts, événements en plein air, et installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer le boîtier, remplacer les composants défectueux par des pièces d'origine.
Sécurité	Utiliser avec un câble de mise à la terre, éviter l'exposition à l'humidité, ne pas dépasser la puissance recommandée.
Informations générales	Poids : 25 kg, dimensions : 45 x 45 x 70 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - Eurolive Performer E1800X BEHRINGER

Comment connecter mon haut-parleur BEHRINGER Eurolive Performer E1800X à une console de mixage ?

Utilisez un câble XLR ou jack TRS pour connecter la sortie de la console de mixage à l'entrée du haut-parleur. Assurez-vous que le volume de la console est réglé à un niveau bas avant de faire la connexion.

Que faire si le son de mon haut-parleur est faible ou distordu ?

Vérifiez d'abord les connexions pour vous assurer qu'elles sont sécurisées. Ensuite, ajustez le niveau de volume sur le haut-parleur et la console de mixage. Si le problème persiste, essayez de tester avec un autre câble ou une autre source audio.

Le haut-parleur ne s'allume pas, que dois-je faire ?

Vérifiez que le haut-parleur est bien branché sur une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, testez avec un autre câble d'alimentation.

Comment régler les fréquences basses et aiguës sur le BEHRINGER Eurolive Performer E1800X ?

Utilisez les contrôles de tonalité situés sur le panneau arrière du haut-parleur pour ajuster les niveaux de basses et d'aigus selon vos préférences. Faites des ajustements progressifs pour éviter des distorsions.

Le haut-parleur émet un bourdonnement, comment le résoudre ?

Un bourdonnement peut être causé par des interférences. Essayez de déplacer le haut-parleur loin des appareils électroniques ou des câbles d'alimentation. Assurez-vous également que les câbles audio sont de bonne qualité et non endommagés.

Puis-je utiliser plusieurs haut-parleurs BEHRINGER Eurolive Performer E1800X ensemble ?

Oui, vous pouvez connecter plusieurs haut-parleurs en série ou en parallèle, mais assurez-vous de respecter les spécifications de puissance et d'impédance pour éviter d'endommager vos équipements.

Quel type de support est recommandé pour le BEHRINGER Eurolive Performer E1800X ?

Utilisez un support de haut-parleur compatible qui peut supporter le poids du BEHRINGER Eurolive Performer E1800X et qui est réglable en hauteur pour un positionnement optimal du son.

Comment nettoyer le haut-parleur sans l'endommager ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du haut-parleur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau qui pourraient endommager le boîtier.

MODE D'EMPLOI Eurolive Performer E1800X BEHRINGER

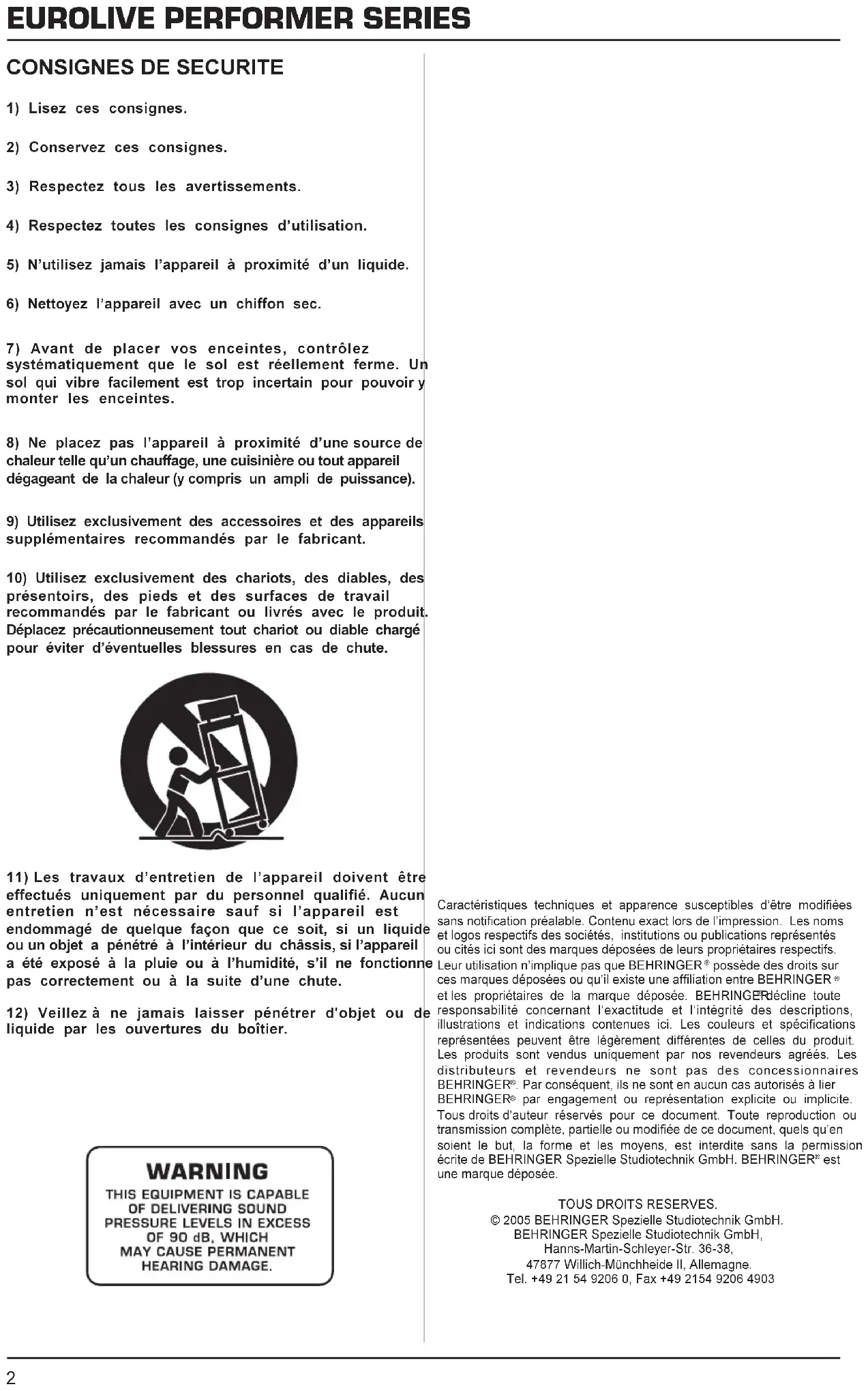

3) Respectez tous les avertissements.

4) Respectez toutes les consignes dutilisation.

5) Nutilisez jamais lappareil à proximité dun liquide.

6) Nettoyez lappareil avec un chiffon sec.

7) Avant de placer vos enceintes, contrôlez

systématiquement que le sol est réellement ferme. Un sol qui vibre facilement est trop incertain pour pouvoir y monter les enceintes.

8) Ne placez pas lappareil à proximité dune source de

chaleur telle quun chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9) Utilisez exclusivement des accessoires et des appareils

supplémentaires recommandés par le fabricant.

10) Utilisez exclusivement des chariots, des diables, des

présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter déventuelles blessures en cas de chute.

11) Les travaux dentretien de lappareil doivent être

effectués uniquement par du personnel qualifié. Aucun entretien nest nécessaire sauf si lappareil est endommagé de quelque façon que ce soit, si un liquide ou un objet a pénétré à lintérieur du châssis, si lappareil a été exposé à la pluie ou à lhumidité, sil ne fonctionne pas correctement ou à la suite dune chute.

12) Veillez à ne jamais laisser pénétrer d'objet ou de

liquide par les ouvertures du boîtier. Caractéristiques techniques et apparence susceptibles dêtre modifiées sans notification préalable. Contenu exact lors de limpression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation nimplique pas que BEHRINGER

possède des droits sur ces marques déposées ou quil existe une affiliation entre BEHRINGER

et les propriétaires de la marque déposée. BEHRINGER

décline toute responsabilité concernant lexactitude et lintégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER

. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER

par engagement ou représentation explicite ou implicite. Tous droits dauteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels quen soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER

En choisissant la série EUROLIVE PERFORMER BEHRINGER,vous avez fait lacquisition denceintes de sonorisation de toutpremier plan. Vous possédez maintenant au moins lun descomposants dun système de sonorisation extensible capablede diffuser votre musique de façon équilibrée et transparente.Avec ses nombreuses caractéristiques, la série EUROLIVEPERFORMER constitue le système de sonorisation idéal autantpour les petits clubs que pour les grandes scènes. Nous lavonscréée avec lidée de vous proposer une ligne denceintesabsolument complète pour la réalisation de systèmes desonorisation pouvant être étendus à volonté. Chaque enceintepossède des connecteurs HP professionnels compatiblesNeutrik Speakon pour vous garantir une flexibilité optimale. + Le présent manuel est destiné à vous familiariser avec des notions qui vous permettront de profiterde toutes les fonctionnalités de votre matériel.Après lavoir lu attentivement, archivez-le pourpouvoir le consulter ultérieurement.

1.1 Avant de commencer

Votre enceinte EUROLIVE a été emballée avec le plus grandsoin dans nos usines pour lui garantir un transport en toutesécurité. Cependant, si lemballage vous parvient endommagé,vérifiez quelle ne présente aucun signe extérieur de dégâts. + En cas de dommages, ne nous renvoyez PAS le produit mais informez-en votre revendeur et lasociété de transport sans quoi vous perdrez toutdroit aux prestations de garantie. + Utilisez toujours lemballage dorigine afin déviter tout dommage à votre matériel lorsque vous letransportez ou le stockez. + Ne laissez jamais votre EUROLIVE et son emballage entre les mains denfants sans surveillance. + Respectez lenvironnement lorsque vous jetterez lemballage.

1.1.2 Mise en service

Reliez les connecteurs HP du panneau arrière de votre enceinteEUROLIVE à votre ampli de puissance. Pour toute précisiontechnique ou conseil pratique, consultez les chapitres 5 « CEQUIL FAUT ENCORE SAVOIR » et 6 « EXEMPLE DUTILISATION ». + Assurez-vous que votre ampli de puissance est éteint avant dy raccorder vos enceintes.Fig. 1.1 : Panneau de connexion du subwoofer (E1800X)La série EUROLIVE PERFORMER dispose de connecteurs haut-parleur professionnels compatibles Neutrik Speakon garantissant une utilisation sécurisée. Développé spécialementpour les systèmes de forte puissance, le connecteur Speakon est doté dun système de verrouillage le fixant dans son embase.Il vous protège contre les chocs électriques et assure une polaritécorrecte. Pour connaître le brochage de chaque connecteur devos enceintes, consultez le tableau 4.1, lillustration 1.2 ainsi quela sérigraphie du panneau arrière de lenceinte.Fig. 1.2 : Connecteur Speakon Utilisez exclusivement des câbles Speakon du commerce(type NL4FC) pour câbler vos EUROLIVE avec votre ampli. Vérifiezle brochage de vos câbles HP en fonction des connecteurs desenceintes et des sorties de lampli de puissance.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipementBEHRINGER sur notre site Internet www.behringer.com (ouwww.behringer.fr). Vous y trouverez également nos conditionsde garantie.La société BEHRINGER accorde un an de garantie* pour lesdéfauts matériels ou de fabrication à compter de la date dachat.Vous trouverez nos conditions de garantie complètes sur notresite www.behringer.com (ou sur le site www.behringer.fr).Au cas où votre produit tombe en panne, nous tenons à cequil soit réparé dans les plus brefs délais. Pour ce faire, contactezle revendeur BEHRINGER chez qui vous avez acheté votrematériel. Si votre détaillant est loin de chez vous, vous pouvezégalement vous adresser directement à lune de nos filiales.Vous trouverez la liste de nos filiales dans lemballage doriginede votre produit (« Global Contact Information/European ContactInformation »). Si vous ny trouvez pas de contact pour votrepays, adressez-vous au distributeur le plus proche de chezvous. Vous trouverez également les contacts BEHRINGER dansla zone « Support » de notre site www.behringer.com.Le fait denregistrer votre produit ainsi que sa date dachatsimplifie grandement sa prise en charge sous garantie.Merci pour votre coopération !* Dautres dispositions sont en vigueur pour les clients delUnion Européenne. Pour tout complément dinformation, lesclients de lUE peuvent contacter lassistance françaiseBEHRINGER.

Ce manuel fournit une vue densemble des utilisations possiblesde vos enceintes EUROLIVE PERFORMER. Il aborde égalementle thème de loptimisation de votre système de sonorisation. Sivous avez besoin dexplications plus détaillées concernantcertains thèmes précis, nhésitez pas à consulter notre sitewww.behringer.com.4

ATTENTION ! + Les enceintes de la série EUROLIVE PERFORMER peuvent développer un volume sonore extrême. Noubliez pas que de fortes pressions acoustiques fatiguent louïe et peuvent même lendommager de façon irrémédiable. Travaillez toujours à des puissances raisonnables.

2. OPTIMISATION DU SYSTEME

Nous avons développé la série EUROLIVE PERFORMER pour différents domaines dapplication. Les conseils suivants ont pour but de vous aider à tirer le meilleur parti de vos enceintes EUROLIVE. Cependant, noubliez pas que le son de votre système de diffusion dépend aussi en grande partie de lacoustique du lieu dans lequel il est utilisé.

Les hautes fréquences constituent la partie du spectre sonore audible apportant clarté et intelligibilité au son. Ces fréquences sont les plus faciles à localiser mais également les plus faciles à « neutraliser ». Cest pourquoi nous vous conseillons de placer vos enceintes de telle sorte que le driver daigus soit légèrement au-dessus des oreilles du public. Vous bénéficierez ainsi dune dispersion non entravée des aigus ainsi que dune intelligibilité maximisée.

2.2 Eviter les larsens

Placez les enceintes de façade de sorte que les micros disposés sur scène soient dans leur dos. Les micros ne doivent jamais être face aux enceintes de façade sous peine de générer des larsens. Du fait de cette disposition, les personnes sur scène sont situées dans le dos de la façade et ne peuvent sentendre quà condition de disposer de retours de scène (des E1220 PRO ou E1520 PRO par exemple) ou dun système de retours In-Ear.

2.3 Eviter les larsens engendrés par des

platines (application DJ) Avec des platines, des larsens peuvent apparaître lorsque les basses fréquences générées par les enceintes font vibrer le bras de la platine et sont à nouveau transmises aux enceintes. Ce problème provient généralement denceintes de façade placées trop près de la platine ou dun un sol « vibrant » de type parquet ou éléments de scène. Dans ce cas, la meilleure solution est déloigner les enceintes de la platine, voire même de les bannir de la scène afin quelles reposent sur un sol stable. Vous pouvez aussi monter vos enceintes sur des pieds afin quelles ne soient pas en contact direct avec le sol.

2.4 Protéger les enceintes avec

un filtre coupe-bas Les sons percutants très graves et incontrôlés peuvent endommager la membrane du woofer de vos enceintes en lui occasionnant des débattements trop importants. Afin de protéger vos enceintes, supprimez les fréquences basses situées sous la bande passante des enceintes à laide dun égaliseur ou dun filtre coupe-bas (aussi appelé passe-haut). La plupart des égaliseurs et des systèmes de correction de fréquences possède un filtre coupe-base. Cest par exemple le cas de lULTRAGRAPH DIGITAL DEQ1024 BEHRINGER. Lutilisation dun filtre coupe-bas est particulièrement importante si vous travaillez avec des platines ou un lecteur CD. En effet, ces sources délivrent souvent des fréquences extrêmement graves pouvant occasionner des débattements excessifs aux membranes des woofers.

3. MODES DUTILISATION

3.1 Utilisation PASSIVE ou BI-AMPLIFIEE

(E1800X) On peut faire fonctionner le subwoofer de la série EUROLIVE PERFORMER de deux façons différentes : en mode PASSIF ou en mode BI-AMPLIFIE. Le sélecteur du panneau arrière de lE1800X permet de passer dun mode à lautre. Quel que soit le mode choisi, vous devez toujours alimenter vos EUROLIVE via leurs entrées. + Ne changez jamais le mode alors que vos enceintes sont en train de diffuser un signal. Le subwoofer E1800X est équipé dun filtre passif interne. En mode passif (PASSIVE), il est optimisé pour fonctionner avec les enceintes multivoies E1220 ou E1520. Cette combinaison garantit une image sonore absolument équilibrée. En mode bi-amplifié (BI-AMPING), vous pouvez combiner le subwoofer à nimporte quelle enceinte EUROLIVE large bande. Ce mode possède quelques avantages décisifs : distorsion abaissée, polyvalence accrue et performances améliorées de lensemble du système. De son côté, le mode passif (PASSIVE) présente lavantage de ne pas nécessiter de filtre actif externe pour limiter la plage de fréquences des signaux restitués par le subwoofer et les enceintes large bande. Si vous utilisez un filtre actif externe tel que lULTRADRIVE PRO DCX2496 BEHRINGER, lisez le chapitre 8 « CARACTE- RISTIQUES TECHNIQUES ». Vous y trouverez les informations nécessaires au réglage correct de la fréquence de coupure du filtre. Concernant la pente du filtre, nous recommandons une pente dau moins 12 dB, les meilleures performances étant obtenues avec une pente de 24 dB. Tous ces conseils ne sont là quà titre dexemple. Dautres combinaisons denceintes sont possibles selon vos goûts et le style de musique à diffuser.

3.2 Renvoi du signal du subwoofer (E1800X)

Le subwoofer E1800X de la série EUROLIVE PERFORMER possède deux connecteurs HP. En mode BI-AMPING, les broches 2-/2+ de lentrée sont reliées au haut-parleur. Les broches 1-/1+ de lentrée sont directement pontées avec les broches 1-/1+ de la sortie et peuvent être utilisées pour récupérer le signal. En mode PASSIVE, les broches 1-/1+ de lentrée alimentent le filtre passif interne qui sépare le signal large bande en deux signaux : le signal subwoofer est assigné au haut-parleur et le signal passe-haut, destiné à des enceintes large bande, est assigné aux broches 1-/1+ de la sortie. Lisez le chapitre 4 pour plus de précisions. + En commutant le mode de fonctionnement du subwoofer E1800X de PASSIVE en BI-AMPING, le haut-parleur est alimenté alternativement par les broches 2-/2+ et les broches 1-/1+ de lentrée. Ces dernières sont reliées directement aux broches 1-/1+ de la sortie en mode BI-AMPING !5

Broches 1-/1+ Broches 2-/2+ 3$66,9( INPUT : entrée large bande OUTPUT : sortie filtrée (passe-haut)Renvoi (entrée/sortie parallèles) %,$03,1* RenvoiINPUT :entrée subwoofer 6XEZRRIHU (;Tab. 4.1 : Brochage

4.1 Subwoofer (PASSIVE)

s Raccordez le signal large bande aux broches 1-/1+ delentrée (INPUT). Vous pouvez récupérer le signal filtré(passe-haut) aux broches 1-/1+ de la sortie (OUTPUT) afindalimenter des enceintes large bande. Les broches 2-/2+des deux connecteurs du subwoofer sont pontées entreelles.

4.2 Subwoofer (BI-AMPING)

s Câblez le signal subwoofer aux broches 2-/2+ de lentrée.s Les broches 1-/1+ des deux connecteurs sont pontéesentre elles. Celles de la sortie (OUTPUT) peuvent donc êtreutilisées pour récupérer le signal.s Dans ce mode, les broches 1-/1+ et 2-/2+ de lentrée (INPUT)sont reliées directement aux broches correspondantes dela sortie (OUTPUT).

5. CE QUIL FAUT ENCORE SAVOIR

5.1 Longueur et section des câbles haut-parleur

Les câbles HP de section trop faible peuvent amoindrirsérieusement la puissance dun ampli, et le problème est dautantplus important que les câbles sont longs. Dans ce cas, le réflexeest de pousser lampli de puissance dans ses limites, ce qui peutoccasionner des dommages aux haut-parleurs. Cest pourquoinous vous conseillons de ne pas utiliser de câble de plus de15 m, ce qui nest nécessaire que dans de rares cas, et dechoisir du câble de section comprise entre 2,5 et 4,0 mm

Le choix de lampli adapté peut être très délicat. Respectez larègle de base suivante : la puissance de lampli doit être environdeux fois supérieure à la puissance admissible des enceintes.Par conséquent, une enceinte de 200 watts de puissanceadmissible durable peut être alimentée sans problème par unampli de 400 watts. Lampli de puissance EUROPOWER EP1500BEHRINGER constitue le complément idéal de votre systèmedenceintes.

Les dommages occasionnés aux haut-parleurs sont engendréspar des crêtes de signal trop importantes et/ou par une puissancede sortie trop élevée. Nous déconseillons lutilisation de fusiblescar ils protégent les enceintes uniquement contre lun de cesdeux dangers, mais jamais contre les deux. Dautre part, larésistance des fusibles nest pas linéaire et peut conduire à desdistorsions ainsi quà des surcharges imprévisibles.

5.3.1 Protection de votre système

s Réglez le niveau du signal audio de façon optimale. Evitezlapparition de surcharges dans votre ampli.s Respectez les limites physiques de votre sono.s Utilisez un limiteur pour contrôler le niveau de sortie. Insérezle limiteur entre la sortie de la console et lentrée de lampli.Pour ce faire, vous pouvez utiliser lun de nos compresseursAUTOCOM PRO-XL MDX1600, COMPOSER PRO-XL MDX2600ou MULTICOM PRO-XL MDX4600. Tous les trois peuventêtre utilisés comme limiteur pour supprimer efficacementles crêtes dangereuses et les distorsions. + Vous pouvez également utiliser nos filtres actifs ULTRADRIVE PRO DCX2496 et SUPER-X CX3400/CX2310pour protéger votre système car chacune de leurssorties est dotée dun limiteur indépendant.

6. EXEMPLE DUTILISATION

Dans cet exemple, la façade est constituée de deux E1520alors quun E1220 sert de retour de scène. Les enceintes defaçade diffusent le signal de la sortie générale stéréo de laconsole alors que le retour de scène diffuse le signal dun départauxiliaire mono de la console utilisé pour le son sur scène. Unesortie séparée alimente un subwoofer E1800X avec un signalgrave. Pour cette application, deux amplis de puissance stéréosont nécessaires, lun amplifiant le signal général stéréo de laconsole (façade) et lautre les deux signaux mono (retour descène et subwoofer).Fig. 6.1 : Système stéréo avec retour de scène et subwoofer6

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. Cest pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

Mesurée sur la bande de fréquences de 50 Hz à 5 kHz (enceintes multi-voies) et de 40 Hz à 250 Hz (subwoofer) selon IEC 268-5.

Mesurée sur la bande de fréquences de 100 Hz à 2 kHz (enceintes multi-voies) et de 100 Hz à 250 Hz (subwoofer) selon IEC 268-5.

Pente du filtre : de 12 à 24 dB
