Caractéristiques	Détails
Type de haut-parleur	Haut-parleur actif
Puissance de sortie	1800 Watts
Réponse en fréquence	40 Hz - 20 kHz
Dimensions	Dimensions compactes pour une portabilité facile
Poids	Environ 20 kg
Connectivité	Entrées XLR, TRS et RCA
Utilisation recommandée	Concerts, événements en plein air, installations fixes
Maintenance	Nettoyage régulier, vérification des câbles et connexions
Sécurité	Utiliser avec une protection contre les surcharges, éviter l'humidité
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - Eurolive S1800S BEHRINGER

Comment connecter le haut-parleur BEHRINGER Eurolive S1800S à un amplificateur ?

Utilisez un câble XLR ou un câble jack 6,35 mm pour relier la sortie de l'amplificateur à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est éteint avant de faire la connexion.

Quelle est la puissance nominale du BEHRINGER Eurolive S1800S ?

Le BEHRINGER Eurolive S1800S a une puissance nominale de 400 watts RMS et peut atteindre jusqu'à 1 600 watts de puissance de crête.

Le haut-parleur Eurolive S1800S est-il compatible avec les systèmes de sonorisation ?

Oui, le Eurolive S1800S est conçu pour être utilisé avec des systèmes de sonorisation professionnels et peut être intégré facilement avec d'autres équipements audio.

Comment régler le volume du haut-parleur BEHRINGER Eurolive S1800S ?

Le volume peut être réglé à l'aide du potentiomètre de volume situé sur le panneau arrière du haut-parleur. Assurez-vous de commencer avec un niveau bas et d'augmenter progressivement.

Quels types de câbles dois-je utiliser pour le BEHRINGER Eurolive S1800S ?

Utilisez des câbles XLR ou jack 6,35 mm pour les connexions audio. Assurez-vous que les câbles sont de bonne qualité pour éviter la perte de signal.

Le haut-parleur peut-il être utilisé à l'extérieur ?

Oui, le BEHRINGER Eurolive S1800S peut être utilisé à l'extérieur, mais il est recommandé de le protéger des intempéries pour éviter d'endommager les composants électroniques.

Comment nettoyer le BEHRINGER Eurolive S1800S ?

Pour nettoyer le haut-parleur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le haut-parleur ne s'allume pas ?

Vérifiez d'abord que le haut-parleur est bien branché à une source d'alimentation. Ensuite, assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, contactez le service client.

Le haut-parleur BEHRINGER Eurolive S1800S peut-il être monté sur un trépied ?

Oui, le haut-parleur est compatible avec les supports de trépied standard. Assurez-vous de respecter la capacité de poids du trépied utilisé.

Y a-t-il une garantie pour le BEHRINGER Eurolive S1800S ?

Oui, le haut-parleur est généralement couvert par une garantie limitée de 1 an. Veuillez consulter le manuel pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI Eurolive S1800S BEHRINGER

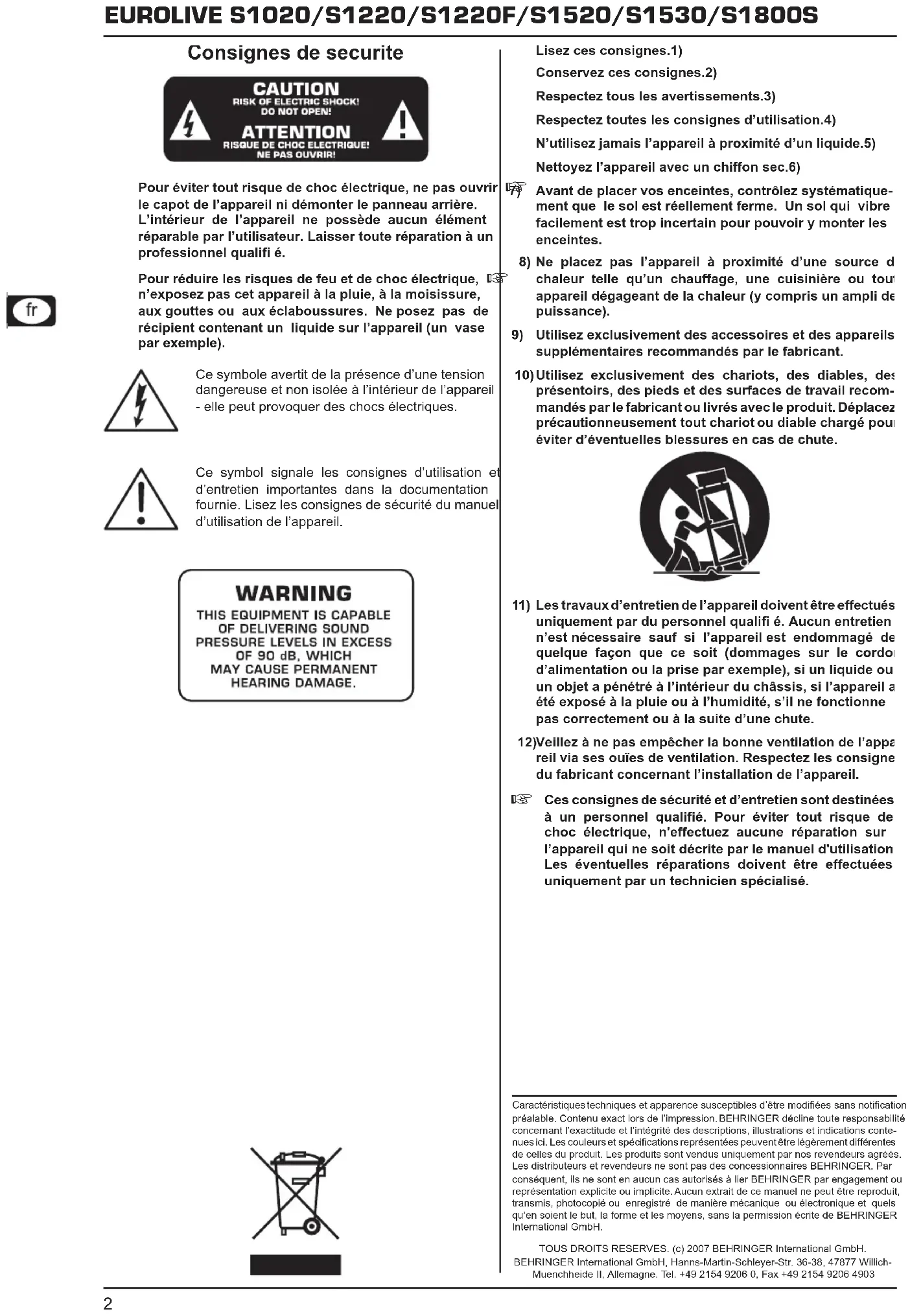

Consignes de securite Pour éviter tout risque de choc électrique, ne pas ouvrir + le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laisser toute réparation à un professionnel quali é. Pour réduire les risques de feu et de choc électrique, + n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Ce symbol signale les consignes d’utilisation et d’entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil. Lisez ces consignes.1) Conservez ces consignes.2) Respectez tous les avertissements.3) Respectez toutes les consignes d’utilisation.4) N’utilisez jamais l’appareil à proximité d’un liquide.5) Nettoyez l’appareil avec un chiffon sec.6) Avant de placer vos enceintes, contrôlez systématique-7) ment que le sol est réellement ferme. Un sol qui vibre facilement est trop incertain pour pouvoir y monter les enceintes. Ne placez pas l’appareil à proximité d’une source de 8) chaleur telle qu’un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). Utilisez exclusivement des accessoires et des appareils 9) supplémentaires recommandés par le fabricant. Utilisez exclusivement des chariots, des diables, des 10) présentoirs, des pieds et des surfaces de travail recom- mandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas de chute. Les travaux d’entretien de l’appareil doivent être effectués 11) uniquement par du personnel quali é. Aucun entretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d’alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute. Veillez à ne pas empêcher la bonne ventilation de l’appa-12) reil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l’installation de l’appareil. Ces consignes de sécurité et d’entretien sont destinées + à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé. Caractéristiques techniques et apparence susceptibles d’être modiées sans notication préalable. Contenu exact lors de l’impression. BEHRINGER décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications conte- nues ici. Les couleurs et spécications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu’en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. (c) 2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich- Muenchheide II, Allemagne. Tel. [phone], Fax [phone]EUROLIVE S1020/S1220/S1220F/S1520/S1530/S1800S Connexions 3 Attention ! Cette enceinte peut produire des volumes sonores + extrêmes. N'oubliez pas que des niveaux de pression acoustique élevés peuvent endommager votre système auditif de façon permanente. Travaillez toujours à des puissances raisonnables. Introduction1. En achetant une enceinte de la série S BEHRINGER, vous avez fait l'acquisition d'un équipement de sonorisation exceptionnel. A présent, vous possédez au moins un élément d'un système de sonorisation qui diffuse votre musique de façon équilibrée et dèle et que vous pourrez compléter en fonction de vos besoins. Grâce à ses nombreuses fonctionnalités, la série S constitue la solution idéale pour la sonorisation car elle s'adapte aussi bien aux petits clubs qu'aux grandes scènes. Cette gamme d'encein- tes absolument complète est conçue de sorte que vous puissiez élargir votre système à volonté. Chaque enceinte possède des connecteurs de sortie pour que rien ne s'oppose à la modularité de votre système. Le présent manuel est destiné à vous familiariser avec + des termes et des concept spéciques qui vous per- mettront d'utiliser toutes les fonctionnalités du produit. Après l'avoir lu attentivement, archivez-le pour pouvoir le consulter ultérieurement. Avant de commencer1.1 Livraison1.1.1 Votre enceinte a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vériez qu’elle ne pré- sente aucun signe extérieur de dégâts. En cas de dommages, ne nous renvoyez PAS l'enceinte + mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine pour stocker ou + expédier votre enceinte. Ne laissez jamais d'enfant sans surveillance jouer avec + le produit ou son emballage. Veillez à respecter l'environnement si vous jetez tout ou + partie de l'emballage. Information Il est possible que la qualité sonore du produit soit + amoindrie par le voisinage de puissants émetteurs radio/ télé ou d’importantes sources de hautes fréquences. Dans ce cas, augmentez la distance entre l’émetteur et l’appareil et utilisez exclusive ment des câbles audio blindés. Enregistrement en ligne1.1.2 Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouverez également nos conditions de garantie. La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d’achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone]. Au cas où votre produit tombe en panne, nous tenons à ce qu’il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l’une de nos liales. Vous trouverez la liste de nos liales dans l’emballage d’origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n’y trouvez pas de contact pour votre pays, adressez- vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com. Le fait d’enregistrer votre produit ainsi que sa date d’achat simplie grandement sa prise en charge sous garantie. Merci pour votre coopération !

• D’autres dispositions sont en vigueur pour les clients de l’Union Européenne. Pour tout complément d’information, les clients de l’UE peuvent contacter l’assistance française BEHRINGER. Connexions2. Panneau de connexionFig. 2.1: Les deux entrées sur jacks de 6,3 mm sont câblées en parallèle. Vous pouvez donc relier l'un de ces connecteurs à la sortie de votre ampli de puissance et récupérer le signal de l'ampli sur le second connecteur qui alimentera une enceinte supplémentaire. Connexion HP sur jack mono de 6,3 mmFig. 2.2: ATTENTION : Ne reliez jamais plus d'un ampli de puis- + sance à l'enceinte sous peine de faire subir des dom- mages irréversibles à votre enceinte.EUROLIVE S1020/S1220/S1220F/S1520/S1530/S1800S Câblage4 Puissance recommandée de l'ampli3. La puissance de votre ampli doit être environ deux fois supérieure à la puissance continue admissible de l'enceinte. Une enceinte dont la puissance continue admissible est de 200 watts peut aisément être alimentée par un ampli de 400 watts de puissance de sortie. Les amplis de puissance de la série EUROPOWER BEHRINGER constituent le complément idéal de votre système d'enceintes. Attention ! Lorsque plusieurs enceintes sont câblées en parallèle, + l'impédance de charge globale Z total supportée par l'am- pli de puissance est calculée à partir de l'impédance individuelle de chaque enceinte : Une impédance de charge globale inférieure à l'impé- dance minimale supportée par l'ampli peut endommager ce dernier. C'est pourquoi vous devez vous assurer que l'impédance globale Z total calculée avec la formule ci-dessus n'est pas inférieure à l'impédance minimale spéciée par le fabricant de l'ampli de puissance. Câblage4. Application stéréo large bande4.1 Cette application concerne les enceintes large bande S1020, S1220, S1220F, S1520 et S1530. Dans l'exemple suivant, le signal de sortie stéréo d'une table de mixage alimente un ampli de puissance stéréo. Chaque sortie de l'ampli est reliée à une enceinte large bande. Chaque enceinte reproduit toutes les fréquences du signal (large bande). Application stéréo large bandeFig. 4.1: Application stéréo 2 voies avec subwoofers4.2 Cette application combine des subwoofers S1800S et des encein- tes large bande S1020, S1220, S1520 ou S1530. Avec un ltre actif externe, on divise le signal de sortie de la table de mixage en deux signaux, l'un couvrant la bande des basses fréquences et l'autre la bande des médiums et des aigus. La fré- quence de coupure recommandée pour le ltre actif est 200 Hz. Ensuite, on alimente un ampli de puissance stéréo avec le signal médium-aigu du ltre actif et on câble chaque sortie de l'ampli à une enceinte large bande. Le signal basse fréquence délivré par le ltre actif alimente quant à lui un second ampli de puissance dont les sorties sont raccordées aux subwoofers. Application stéréo 2 voies avec subwoofersFig. 4.2:EUROLIVE S1020/S1220/S1220F/S1520/S1530/S1800S Caractéristiques techniques 5 Caractéristiques techniques5. La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modications nécessaires peuvent donc être effectuées sans notication préalable. C’est pourquoi les caractéristiques et la conguration physique des produits peuvent différer des spécications et illustrations présentées dans ce manuel. S1020 S1220 S1220F S1520 S1530 S1800S

(350 Hz, fréquence conseillée) Equipements - poignées ergonomiques - embase pour trépied et tube d'enceinte poignées ergo- nomiques - poignées ergonomiques - embase pour trépied et tube d'enceinte - poignées ergonomiques - défonce pour tube d'enceinte COMPOSANTS Moteur HF deux moteurs électrodynamiques - Moteur médium - - - - 6,5" (167 mm) - Woofer 10" (259 mm) 12" (307 mm) 15" (385 mm) 15" (385 mm) 18" (460 mm) DIMENSIONS/POIDS Largeur 12,2 / 6,7" (311 / 170 mm) 16,9" / 10,4" (428 / 264 mm) 16,9" (428 mm) 18,2" / 11,4" (463 / 289 mm) 20,6 / 12,9" (523 / 327 mm) 21,3" (541 mm ) Hauteur 19,3" (490 mm) 21,8" (554 mm) 21,7" (550 mm) 24,6" (624 mm) 28,7" (729 mm) 28,9" (735 mm) Profondeur 11,1" (282 mm) 13,2" (335 mm) 14,6" / 4,5" (371 / 115 mm) 13,7" (347 mm) 15,5" (393 mm) 15,8" (400 mm) Poids 19,8 lbs (9 kg) 29,3 lbs (13,3 kg) 28,7 lbs (13 kg) 38,8 lbs (17,6 kg) 52,9 lbs (24 kg) 68,3 lbs (31 kg) Poids à l'expédition 22,5 lbs (10,2 kg) 33,1 lbs (15 kg) 33,1 lbs (15 kg) 41,9 lbs (19 kg) 56,2 lbs (25,5 kg) 72,8 lbs (33 kg)
