KJ1750 - Nettoyeur haute pressio RIDGID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Pression maximale : 1750 PSI, Débit : 1.5 GPM, Moteur : électrique 13 A
Utilisation	Idéal pour le nettoyage de surfaces extérieures, voitures, terrasses, allées et équipements de jardin.
Maintenance et Réparation	Vérifier régulièrement les filtres et les buses, nettoyer après chaque utilisation, entretenir le moteur selon le manuel.
Sécurité	Utiliser des lunettes de protection, ne pas diriger le jet sur des personnes ou des animaux, respecter les instructions du manuel.
Informations Générales	Poids : 22 kg, Dimensions : 45 x 35 x 90 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - KJ1750 RIDGID

Comment puis-je démarrer le nettoyeur haute pression RIDGID KJ1750 ?

Assurez-vous que l'eau est correctement raccordée et que le robinet est ouvert. Branchez ensuite l'appareil à une prise électrique, tournez le bouton de mise sous tension et appuyez sur la gâchette pour activer le jet d'eau.

Que faire si le nettoyeur haute pression ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Pourquoi le nettoyeur haute pression perd-il de l'eau ?

Une fuite d'eau peut être causée par un raccord mal serré ou par des joints usés. Inspectez tous les raccords et remplacez les joints si nécessaire.

Comment nettoyer le filtre d'entrée d'eau ?

Dévissez le raccord d'entrée d'eau pour accéder au filtre. Retirez le filtre et rincez-le à l'eau claire pour enlever les débris. Remettez-le en place une fois qu'il est propre.

Quelles sont les pressions de fonctionnement recommandées pour le RIDGID KJ1750 ?

Le RIDGID KJ1750 fonctionne à une pression maximale de 172 bars (2500 psi). Ne dépassez pas cette pression pour éviter d'endommager l'appareil.

Comment puis-je changer les buses de nettoyage ?

Pour changer les buses, dévissez la buse actuelle et vissez la nouvelle en place. Assurez-vous qu'elle est bien fixée avant de commencer à utiliser le nettoyeur.

Que faire si le nettoyeur haute pression émet un bruit étrange ?

Un bruit étrange peut indiquer un problème avec la pompe ou le moteur. Arrêtez l'appareil immédiatement et vérifiez les connexions et les composants internes. Contactez le service client si le problème persiste.

Quelle est la température maximale de l'eau que le nettoyeur peut accepter ?

Le RIDGID KJ1750 accepte une température d'eau maximale de 60°C. N'utilisez pas d'eau plus chaude pour éviter d'endommager l'appareil.

Comment stocker le nettoyeur haute pression pour l'hiver ?

Pour un stockage hivernal, vidangez complètement l'eau du réservoir et des tuyaux. Rangez l'appareil dans un endroit sec et abrité pour éviter le gel.

MODE D'EMPLOI KJ1750 RIDGID

Dégorgeoirs haute-pression KJ-1350 et KJ-1750

Familiarisez-vous avec le manuel ci-présent avant d'utiliser l'appareil. L'incompréhension ou le non-respect de ses consignes augmenterait les risques de choc électrique, d'incendie et de graves blessures corporelles.

Dégorgeoirs haute pression KJ-1350 et KJ-1750

Inscrivez ci-après et conservez le numéro de série indiqué sur la plaque signalétique de l'appareil.
N° de série

Table des matières

Fiche d'enregistrement du numéro de série de l'appareil 15

Symboles de sécurité...17

Consignes générales de sécurité des appareils électriques

Sécurité des lieux 17

Sécurité électrique....17

Sécurité individuelle....18

Utilisation et entretien des appareils électriques 18

Service après-vente...19

Consignes de sécurité spécifiques

Sécurité des dégorgeoirs haute-pression 19

Mise à la terre...19

Protection par disjoncteur différentiel 20

Rallonges électriques 20

Coordonnées RIDGID® 20

Description....20

Caractéristiques techniques....21

Équipements de base 21

Assemblage de l'appareil....21

Pompe....21

Diables....21

Inspection préalable....22

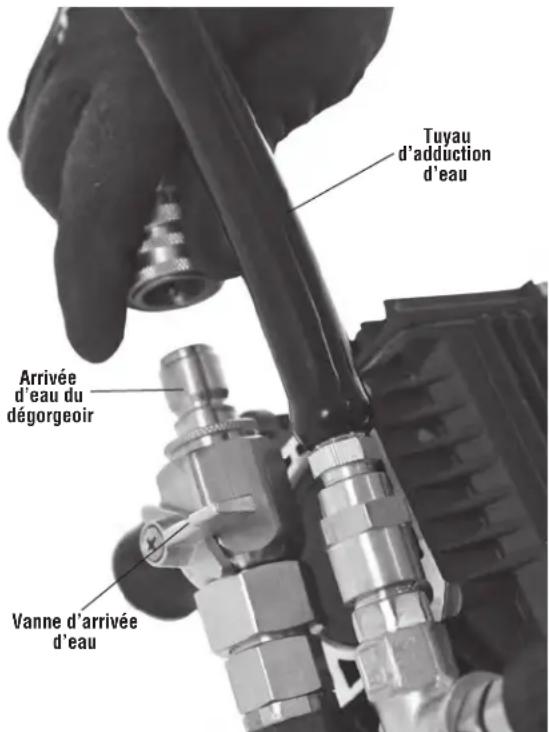

Préparation de l'appareil et des lieux 23

Tableau de sélection des buses haute-pression 24

Tableau de sélection des buses haute-pression....24

Mode d'emploi 25

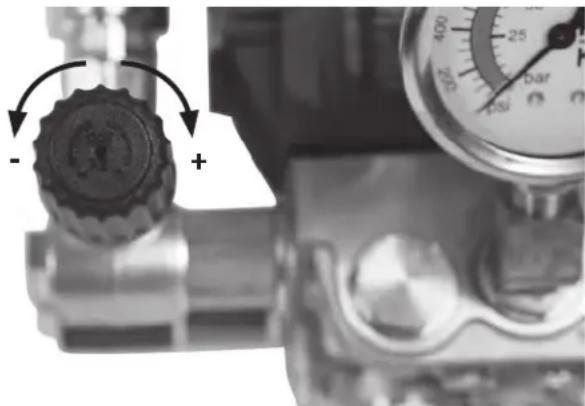

Démarrage et réglage de pression 25

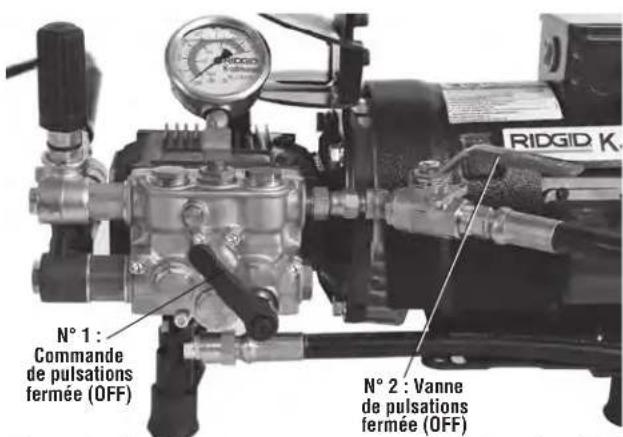

Vannes de pulsation 26

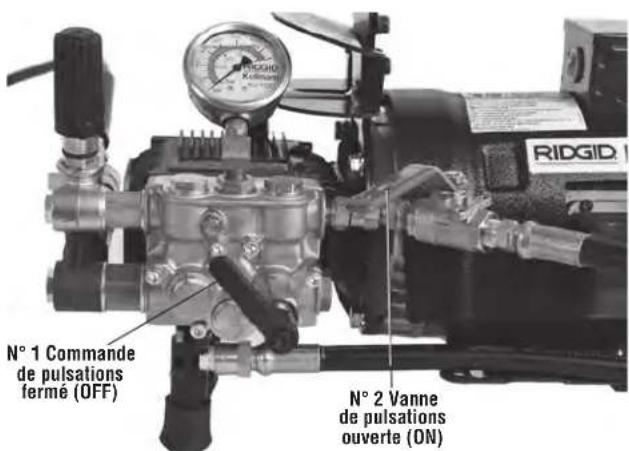

Curage sous pression normal....26

Utilisation du mode « Pulsations » pour la négociation des coudes et siphons....26

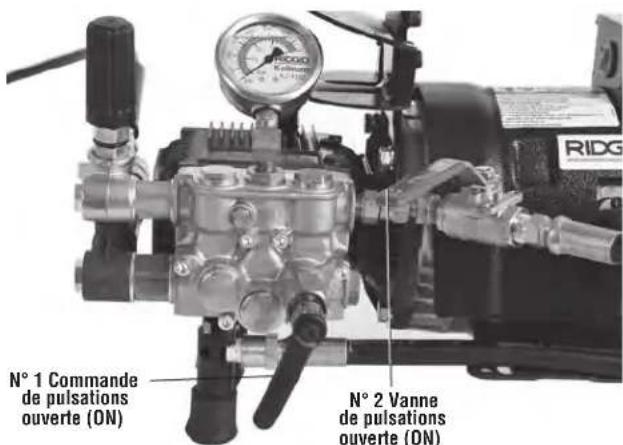

Négociation des coudes serrées (avec KJ-1350-2 et KJ-1750)....26

Franchissement des blocages 27

Nettoyage au jet des canalisations 27

Laveur haute-pression 27

Utilisation du laveur...27

Accessoires 28

Buses et flexibles haute-pression 28

Autres accessoires....28

Enrouleur Mini H-5....28

Remisage de l'appareil....28

Consignes d'entretien

Tamis d'arrivée d'eau 28

Orifice des buses haute-pression 29

Rinçage des dégorgeoirs haute-pression 29

Hivernisation....29

Révisions et réparations....29

Dépannage 29

Recyclage 30

Déclaration de conformité... Intérieur de page de garde

Garantie à vie Page de garde

Traduction de l'anglais d'origine

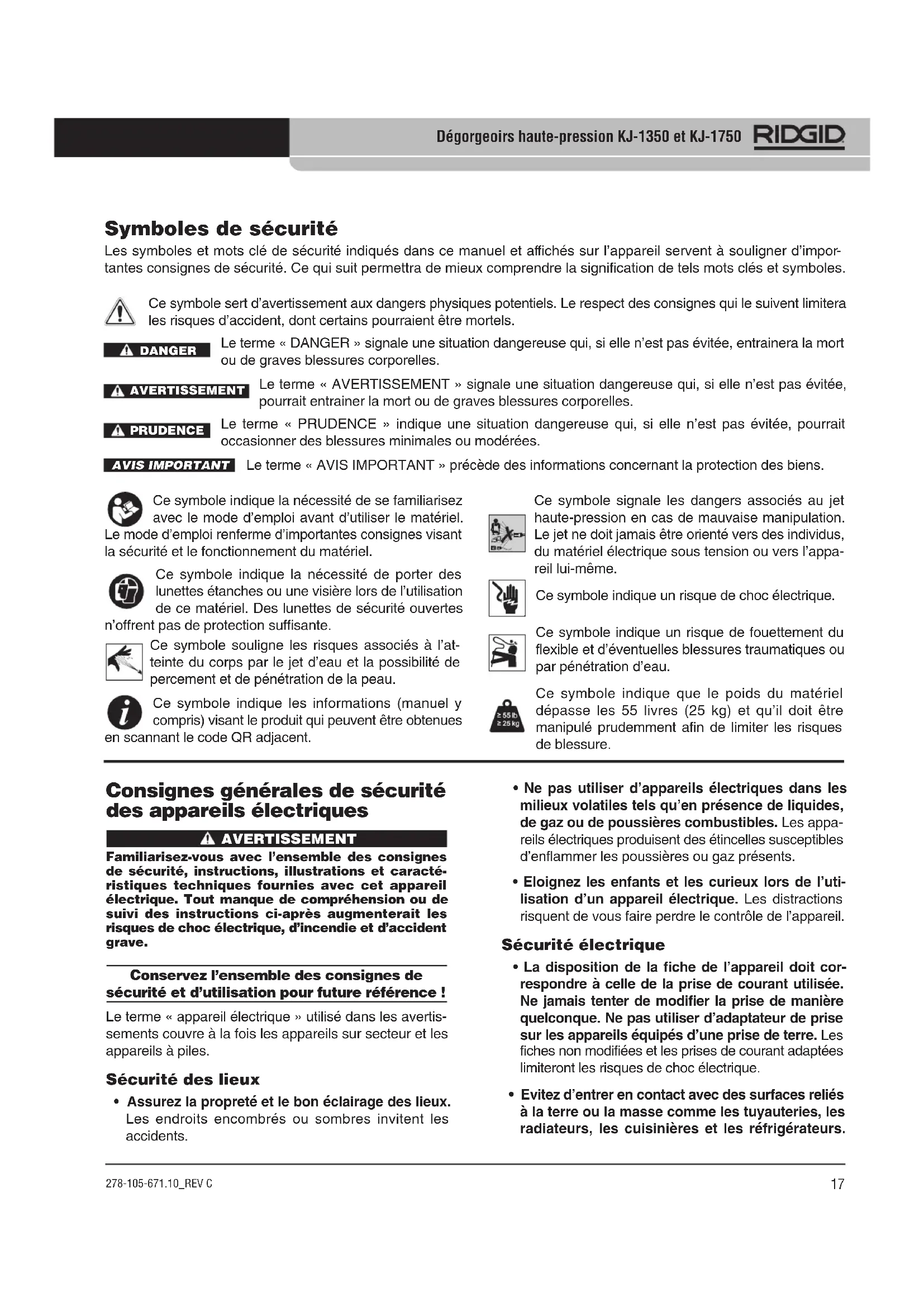

Symboles de sécurité

Les symboles et mots clés de sécurité indiqués dans ce manuel et affichés sur l'appareil servent à souligner d'importantes consignes de sécurité. Ce qui suit permettra de mieux comprendre la signification de tels mots clés et symboles.

Ce symbole sert d'avertissement aux dangers physiques potentiels. Le respect des consignes qui le suivent limitera les risques d'accident, dont certains pourraient être mortels.

DANGER

Le terme « DANGER » signale une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou de graves blessures corporelles.

Vertissement

Le terme « AVERTISSEMENT » signale une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou de graves blessures corporelles.

Le terme « PRUDENCE » indique une situation dangereuse qui, si elle n'est pas évitée, pourrait occasionner des blessures minimales ou modérées.

Important

Le terme « AVIS IMPORTANT » précède des informations concernant la protection des biens.

Ce symbole indique la nécessité de se familiariser avec le mode d'emploi avant d'utiliser le matériel.

Le mode d'emploi renferme d'importantes consignes visant la sécurité et le fonctionnement du matériel.

Ce symbole indique la nécessité de porter des lunettes étanches ou une visière lors de l'utilisation de ce matériel. Des lunettes de sécurité ouvertes

n'offrent pas de protection suffisante.

Ce symbole souligne les risques associés à l'atteinte du corps par le jet d'eau et la possibilité de perforation et de pénétration de la peau.

Ce symbole indique les informations (manuel y compris) visant le produit qui peuvent être obtenues

en scannant le code QR adjacent.

Ce symbole signale les dangers associés au jet haute-pression en cas de mauvaise manipulation. Le jet ne doit jamais être orienté vers des individus, du matériel électrique sous tension ou vers l'appareil lui-même.

Ce symbole indique un risque de choc électrique.

Ce symbole indique un risque de fouettement du flexible et d'éventuelles blessures traumatiques ou par pénétration d'eau.

Ce symbole indique que le poids du matériel dépasse les 55 livres (25 kg) et qu'il doit être manipulé prudemment afin de limiter les risques de blessure.

Avertissement

Familiarisez-vous avec l'ensemble des consignes de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet appareil électrique. Tout manque de compréhension ou de suivi des instructions ci-après augmenterait les risques de choc électrique, d'incendie et d'accident grave.

Conservez l'ensemble des consignes de sécurité et d'utilisation pour future référence !

Le terme « appareil électrique » utilisé dans les avertissements couvre à la fois les appareils sur secteur et les appareils à piles.

Sécurité des lieux

- Assurez la propreté et le bon éclairage des lieux. Les endroits encombrés ou sombres invitent les accidents.

• Ne pas utiliser d'appareils électriques dans les milieux volatiles tels qu'en présence de liquides, de gaz ou de poussières combustibles. Les appareils électriques produisent des étincelles susceptibles d'enflammer les poussières ou gaz présents.
• Éloignez les enfants et les curieux lors de l'utilisation d'un appareil électrique. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• La disposition de la fiche de l'appareil doit correspondre à celle de la prise de courant utilisée. Ne jamais tenter de modifier la prise de manière quelconque. Ne pas utiliser d'adaptateur de prise sur les appareils équipés d'une prise de terre. Les fiches non modifiées et les prises de courant adaptées limiteront les risques de choc électrique.
• Évitez d'entrer en contact avec des surfaces reliées à la terre ou la masse comme les tuyauteries, les radiateurs, les cuisinières et les réfrigérateurs.

Tout contact avec une masse augmenterait les risques de choc électrique.

- N'exposez pas les appareils électriques aux intempéries. Toute pénétration d'eau à l'intérieur de l'appareil augmenterait les risques de choc électrique.

- N'abusez pas le cordon d'alimentation de l'appareil. Ne jamais porter l'appareil par son cordon ou le débrancher en y tirant dessus. Éloignez le cordon d'alimentation de la chaleur, de l'huile, des objets tranchants et des mécanismes. Les cordons d'alimentation endommagés ou entortillés augmentent les risques de choc électrique.

- Lors de l'utilisation d'un appareil électrique à l'extérieur, prévoyez une rallonge électrique adaptée. L'utilisation d'une rallonge électrique prévue pour l'extérieur limitera les risques de choc électrique.

- Lorsqu'il est inévitable de travailler dans un endroit humide, branchez l'appareil sur une alimentation protégée par disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel limitera les risques de choc électrique.

Sécurité individuelle

- Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil. Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.

- Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, d'un casque ou d'une protection auriculaire peut aider à limiter les risques de lésion corporelle.

- Évitez les démarrages accidentels. Assurez-vous que son interrupteur est en position « Arrêt » avant de brancher l'appareil. Porter un appareil électrique avec son doigt sur l'interrupteur, voire le brancher lorsque son interrupteur est en position « Marche » est une invitation aux accidents.

- Retirez toute clé ou dispositif de réglage éventuel avant de mettre l'appareil en marche. Une clé ou tout autre dispositif de réglage engagé sur un élément mécanique pourrait provoquer un accident.

- Ne vous mettez pas en porte-à-faux. Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.

- Habillez-vous de manière appropriée. Ne portez ni vêtements amples, ni bijoux. Couvrez les cheveux longs. Éloignez vos cheveux, vos vêtements et vos gants des mécanismes lorsque l'appareil fonctionne. Les vêtements amples, les bijoux et les cheveux longs risquent d'être entraînés par les mécanismes en rotation.

- Ne laissez pas la familiarité issue d'une fréquente utilisation de l'appareil vous rendre complaisant au point d'ignorer les règles de sécurité. Un instant d'inattention peut occasionner de graves blessures.

Utilisation et entretien des appareils électriques

- Ne forcez pas l'appareil. Prévoyez l'outil approprié pour l'application envisagée. L'outil approprié effectuera mieux son travail et assurera une meilleure sécurité lorsqu'il fonctionne au régime prévu.

- N'utilisez pas l'appareil si son commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout appareil qui ne peut pas être contrôlé par son commutateur doit être considéré dangereux et doit être réparé.

- Remisez l'appareil hors de la portée des enfants et ne permettez à quiconque qui ne serait pas familiarisé avec l'appareil ou les instructions ci-présentes de l'utiliser. Ce type d'appareil peut être dangereux entre les mains d'un individu non qualifié.

- Assurez l'entretien approprié de l'appareil et de ses accessoires. Examinez-les pour signes de désalignement, de grippage ou de bris, ainsi que toute autre anomalie susceptible de nuire à leur bon fonctionnement. Le cas échéant, faites réparer l'appareil avant de l'utiliser à nouveau. De nombreux accidents sont provoqués par des outils ou appareils mal entretenus.

- Vérifiez l'affûtage et la propreté des outils de coupe. Les outils de coupe bien entretenus et bien affûtés seront moins susceptibles au grippage et plus faciles à contrôler.

- Prévoyez l'appareil, les accessoires, les mèches, etc. préconisés par les consignes ci-présentes et en tenant compte des conditions d'exploitation des travaux envisagés. L'utilisation d'un appareil électrique à des fins non prévues pourrait créer une situation dangereuse.

- Assurez la parfaite propreté des poignées et zones de prise-en-main de l'appareil. Des poignées et zones de prise-en-main glissantes peuvent nuire à la manipulation et au contrôle de l'appareil en cas d'imprévu.

Service après-vente

- Confiez la réparation de l'appareil à un réparateur qualifié utilisant exclusivement des pièces de rechange identiques aux pièces d'origine. Cela assurera la sécurité opérationnelle de l'appareil électrique.

Avertissement

Cette rubrique contient d'importantes consignes de sécurité visant ce type d'appareil en particulier. Familiarisez-vous avec ces consignes avant d'utiliser un dégorgoir haute-pression afin de limiter les risques de choc électrique ou autre blessure corporelle grave.

Conservez l'ensemble des avertissements et consignes pour future référence !

Gardez ce manuel avec l'appareil et à portée de main de l'utilisateur.

Sécurité des dégorgeoirs haute-pression

• Ne jamais utiliser un dégorgeoir haute-pression lorsque l'extrémité de son flexible est hors d'une conduite. Le flexible risquerait de fouetter et provoquer des traumatismes, tandis que son jet d'eau risquerait de pénétrer la peau de manière dangereuse. AVERTISSEMENT – Risque de blessure par injection – Ne pas diriger le jet d'eau vers autrui. L'eau sous haute pression peut pénétrer la peau et occasionner de graves blessures, notamment des amputations. Ne pas diriger le jet d'eau vers des individus ou des animaux.
• Les flexibles, buses et raccords haute-pression utilisés constituent des éléments essentiels à la sécurité de l'appareil. N'utilisez que les flexibles, buses et raccords préconisés par le fabricant.
• Ne pas excéder la pression nominale du dégorgeoir ou utiliser une arrivée d'eau à plus de 140° F. Cela augmenterait les risques de brûlure et d'endommager le dégorgeoir.
• Sachez arrêter et dépressuriser l'appareil rapidement. Familiarisez-vous bien avec ses commandes.
• Ce dégorgeoir de sera pas utilisé par des enfants ou du personnel sans formation. Il est essentiel de surveiller les enfants de près lors de l'utilisation du dégorgeoir à proximité.
• L'emploi de produits de nettoyage haute-pression risque de former des aérosols. Familiarisez-vous entièrement avec les commandes.
• Risque de lésions oculaires. Le jet risque d'éclabousser vers l'arrière ou de projeter des objets. Portez systématiquement une protection oculaire telle que des lunettes de sécurité ou une visière en cours d'opération. À noter que les lunettes de sécurité n'offrent qu'une protection partielle.
• Prévoyez systématiquement les équipements de protection individuelle appropriés lors de la manipulation ou l'utilisation du matériel de curage. Les réseaux d'évacuation peuvent renfermer des produits chimiques, des bactéries et autres substances potentiellement toxiques, infectieuses, caustiques ou autrement dangereuses. Outre la protection oculaire et les gants obligatoires, ces équipements peuvent comprendre des gants en latex ou en caoutchouc, des vêtements de protection, un respirateur et des chaussures blindées.
• Respectez les normes sanitaires d'usage. Lavez vos mains et autres parties du corps exposés au contenu des conduites avec de l'eau chaude et du savon après avoir manipulé ou utilisé le matériel de curage. Ne pas manger ou fumer en cours d'utilisation ou de la manipulation du matériel de curage. Cela limitera les risques de contamination par matières toxiques ou infectieuses.
• Ne pas pulvériser de liquides toxiques ou combustibles. Cela limitera les risques de brûlure, d'incendie, d'explosion et de blessure.
• Lorsque l'appareil est alimenté par un réseau d'eau potable, ce réseau devra être protégé par un clapet antiretour. Une fois qu'elle a franchi le clapet antiretour, l'eau est considérée non-potable.
• Ne jamais tenter de nettoyer l'appareil avec son propre jet. La pression élevée du jet risquerait d'endommager les composants de l'appareil.
• Ne pas viser les appareils ou circuits électriques avec le jet. Cela limitera les risques de choc électrique.
• Familiarisez-vous à la fois avec le manuel ci-présent et les avertissements et instructions de l'ensemble du matériel utilisé avant toute intervention. Le non-respect de l'ensemble des avertissements et consignes augmenterait les risques de dégâts matériels et/ou de grave blessure corporelle.

Mise à la terre

- Ce type d'appareil doit être mis à la terre. En cas de défaillance de l'appareil, sa mise à la terre assure

un passage de moindre résistance au courant électrique et réduit les risques de choc électrique. Cet appareil est équipé d'un cordon d'alimentation avec prise de terre. Sa fiche doit être branchée sur une prise électrique avec terre appropriée et conforme à l'ensemble de la réglementation en vigueur.

⚠ DANGER Le branchement électrique inapproprié de cet appareil augmenterait les risques d'électrocution. En cas de doute visant l'intégrité de la mise à la terre d'une prise de courant, faites-la vérifier par un électricien ou du personnel d'entretien. Ne tentez pas de modifier la fiche de l'appareil. Si celle-ci ne correspond pas à la prise électrique existante, faites installer une prise de courant appropriée par un électricien. Ne jamais utiliser d'adaptateur de prise avec ce produit.

- Les appareils avec prise de terre doivent être branchés sur une prise correctement installée et reliée à la terre selon la réglementation en vigueur. Ne jamais enlever sa barrette de terre ou modifier la fiche de manière quelconque. Ne pas utiliser d'adaptateurs de prise. En cas de doute visant la mise à la terre appropriée d'une prise existante, faites-la vérifier par un électricien. En cas de défaillance électrique de l'appareil, sa mise à la terre assure un passage de moindre résistance pour éloigner le courant électrique de l'utilisateur.

Protection par disjoncteur différentiel

- Ce type de laveur haute-pression est équipé d'un disjoncteur différentiel de catégorie « A » incorporé à son cordon d'alimentation. Ce dispositif fournit une protection supplémentaire contre les risques de choc électrique. En cas de nécessité de remplacement du cordon d'alimentation ou de sa fiche, n'utilisez que des pièces de rechange identiques qui comprennent un disjoncteur différentiel catégorie « A ».

- Avant d'utiliser l'appareil, testez le disjoncteur différentiel de son cordon d'alimentation pour vous assurer de son bon fonctionnement. Un disjoncteur différentiel endommagé augmenterait les risques de choc électrique.

Rallonges électriques

• N'utilisez que des rallonges électriques à 3 conducteurs, une fiche à 3 broches et une prise à trois pôles capable de recevoir la fiche de l'appareil.
• N'utilisez que des rallonges électriques homologuées pour une utilisation à l'extérieur. Ce type de rallonge est identifié par la mention « Acceptable pour appareils d'extérieur; remiser à l'intérieur. »
• N'utilisez que des rallonges électriques ayant une capacité au moins égale à celle du produit.
• N'utilisez pas de rallonges électriques endommagées. Examinez la rallonge avant de l'utiliser et remplacez-la si elle est endommagée. Ne maltraitez pas la rallonge et ne tirez pas sur elle pour la débrancher. Eloignez la rallonge des sources de chaleur et des objets tranchants.
• Débranchez systématiquement la rallonge électrique de la prise de courant avant de débrancher l'appareil de la prise électrique.

Introduction en maintenant toutes connexions au sec et surélevées. Ne touchez pas la fiche avec les mains mouillées.

- Il est déconseillé d'utiliser une rallonge électrique si elle n'est pas branchée sur une prise de courant équipée d'un disjoncteur différentiel. Le disjoncteur différentiel du cordon d'alimentation de l'appareil n'empêchera pas les chocs électriques venant des rallonges électriques.

Coordonnées RIDGID

En cas de questions visant ce produit RIDGID®, veuillez :

• Consulter le distributeur RIDGID® le plus proche
• Visiter RIDGID.com pour les coordonnées du représentant RIDGID le plus proche
• Consulter les services techniques de RIDGID à [e-mail] ou bien, à partir des États-Unis ou du Canada, en composant le 844-789-8665.

Description

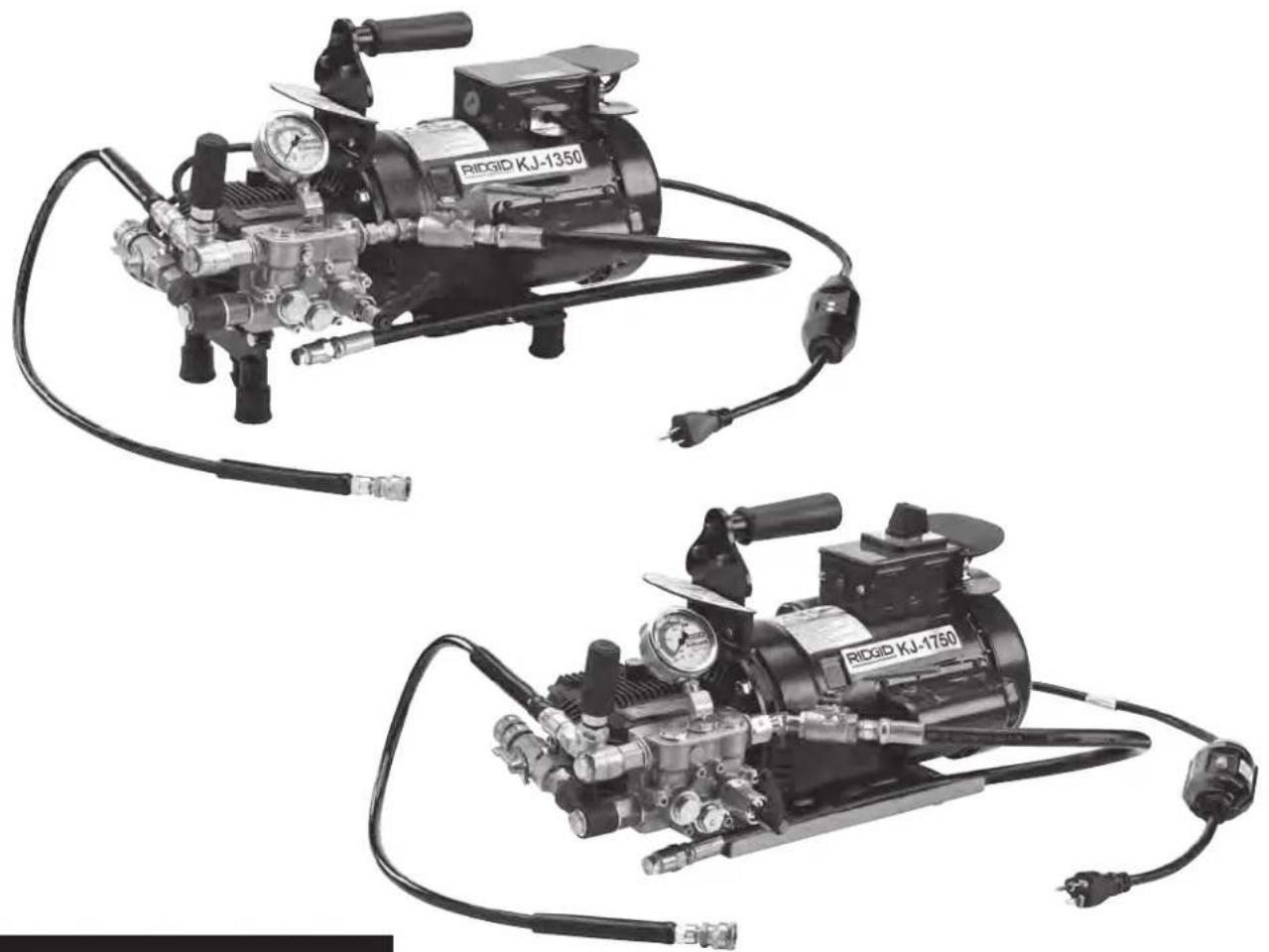

Les RIDGID® KJ-1350 et KJ-1750 sont des dégorgeoirs haute-pression qui utilisent une combinaison de pression et de débit d'eau pour dégager les blocages gras et mous des conduites d'évacuation allant de 1¼ à 4 pouces de diamètre. Ces dégorgeoirs peuvent être portés soit manuellement, soit montés sur diable avec enrouleur pour leur transport.

Le KJ-1350 est équipé d'un moteur électrique de 1½ CV produisant une pression nominale de 1350 PSI et un débit nominal de 1,4 GPM. Il est prévu pour les applications résidentielles et commerciales légères.

Le KJ-1750 dispose d'un moteur de 2 CV produisant une pression nominale de 1750 PSI et un débit nominal de 1,4 GPM. Il est prévu pour les applications commerciales et industrielles importantes.

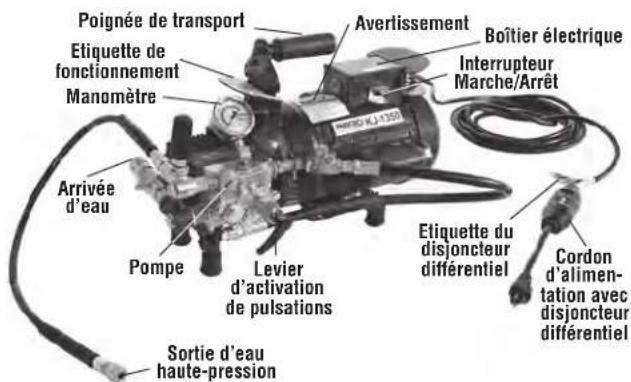

Poignée de transport Averissement Boîtier électrique Interrupteur Marche/Arrêt Etiquette de fonctionnement Manomètre Arrivée d'eau Pompe Levier d'activation de pulsations Sortie d'eau haute-pression Etiquette du disjoncteur différentiel Cordon d'alimentation avec disjoncteur différentiel

Figure 1A – Dégorgeoir haute-pression (ex. : KJ-1350)

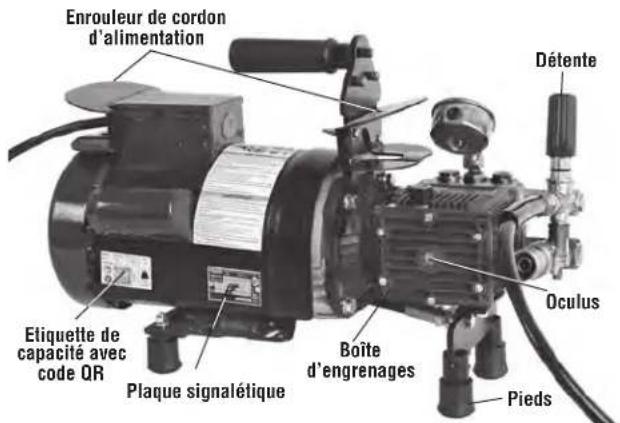

Enrouleur de cordon d'alimentation Détente Oculus Eliquette de capacité avec code QR Plaque signalétique Boîte d'engrenages Pieds

Figure 1B – Dégorgeoir haute-pression (ex. : KJ-1350)

KJ-1350

Capacité de conduite... Recommandé pour les conduites d'évacuation ∅ 1¼ à 4 po d'une longueur maxi de 200 pieds

Moteur....1½ CV à 1725 t/min, 14 ampères

Tension d'alimentation......120V

Pompe..... Duplex à piston

Pression.....1350 PSI

Débit nominal....1,4 GPM Poids

(dégringois seul)......67 livres (30,5 kg)

KJ-1750

Capacité de conduite... Recommandé pour les conduites d'évacuation ∅ 1¼ à 4 po d'une longueur maxi de 200 pieds

Moteur....2 CV à 1725 t/min, 17 ampères

Tension

d'alimentation......120V

Pompe..... Duplex à piston

Pression 1750 PSI

Débit nominal....1,4 GPM

Poids

(dégrégeoir seul)......75 livres (34 kg)

Équipements de base

Chaque dégorgeoir est livré avec

• Les buses haute-pression appropriées • Des outils de nettoyage de busе

Reportez-vous au catalogue RIDGID pour les équipements fournis avec chaque référence de produit.

AVIS IMPORTANT Cet appareil est prévu pour le curage des canalisations d'évacuation. Utilisé correctement, il n'endommagera pas les conduites en bon état et correctement conçues, construites et maintenues. Dans le cas d'une conduite d'évacuation en mauvais état, mal conçue, mal construite ou mal entretenue, ce dégorgeoir risque de ne pas être efficace et pourrait endommager la conduite. Le meilleur moyen de déterminer la condition d'une conduite d'évacuation avant d'intervenir est par inspection visuelle à l'aide d'une caméra. Toute utilisation inappropriée de cet appareil pourrait endommager à la fois le dégorgeoir et la conduite d'évacuation. Cet appareil risque d'être incapable de dégager certains blocages.

Avertissement

Respectez les consignes d'assemblage suivantes afin de limiter les risques de blessure corporelle grave en cours d'utilisation et éviter d'endommager l'appareil.

Pompe

Retirez le bouchon de la pompe et remplacez-le par le capuchon servant de jauge de niveau d'huile et d'évent. Vérifiez le niveau d'huile de la pompe (le dégorgoir est livré rempli d'huile). Si le niveau est bas, faites l'appoint avec une huile non-détergente SAE 30W.

Diable H-10

Ce diable permet de monter un KJ-1350 ou KJ-1350-2 sans nécessiter l'utilisation d'outillage. Soulevez et engagez le bas du dégorgeoir sur le diable et son poteau dans le réceptacle à l'autre extrémité (Figure 2A). Serrez la poignée de serrage pour arrimer le dégorgeoir. Un

Un adaptateur est disponible pour le montage du KJ-1750 sur le H-10.

L'enrouleur et 100 pieds de flexible haute-pression ∅ ¼ po se montent sur le réceptacle le plus proche de la poignée (Figure 2B). Engagez le poteau de l'enrouleur dans l'orifice et serrez la poignée de serrage.

La longueur du diable H-10 peut être raccourie pour son rangement ou bien allongée en desserrant les deux poignées de serrage des rails et en faisant glisser la poignée dans un sens ou dans l'autre.

⚠ AVERTISSEMENT Assurez-vous du serrage à fond des poignées de serrage avant de transporter ou soulever l'ensemble.

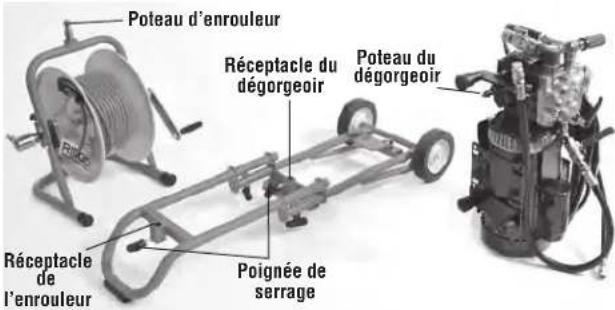

Diable h-30 avec enrouleur

De taille plus importante, le diable à enrouleur H-30 permet de monter le KJ-1750 sans nécessiter d'outillage. Montez le dégorgeoir sur la plateforme et engagez-le sur les broches de positionnement. Tenez-le en place et montez les clips avant et arrière du diable sur l'embase du dégorgeoir. Un adaptateur est disponible pour monter le KJ-1350 sur le H-30.

Poteau d'enrouleur Réceptacle du dégorgeoir Poteau du dégorgeoir Réceptacle de l'enrouleur Poignée de serrage

Figure 2A – Dégorgeoir haute-pression, diable H-10 et enrouleur

Figure 2B – Dégorgeoir haute-pression et enrouleur sur diable H-10

Inspection préalable

AVERTISSEMENT

Inspectez le dégorgeoir haute-pression avant chaque intervention afin de corriger toute anomalie éventuelle et limiter les risques de blessures corporelles graves occasionnées par l'eau haute-pression ou autres causes et pour éviter d'endommager le dégorgeoir.

Portez systématiquement une protection oculaire, des gants et tout autre équipement de protection individuelle approprié lors de l'inspection du dégorgeoir afin de vous protéger contre les produits chimiques et les bactéries qui se trouveraient sur le matériel.

1. Vérifiez le niveau d'huile de la pompe. Si nécessaire, faites l'appoint avec de l'huile non-détergente SAE 30.

NOTA : Le dégorgeoir doit être rangé couché sur son dos. Ne le rangez jamais verticalement, car l'huile de pompe fuira du réservoir.

1. Examinez le dégorgeoir pour dignes d'éléments brisés, manquants, désalignés ou grippés, ainsi que pour tout autre anomalie susceptible de nuire à la sécurité et au fonctionnement normal de l'appareil. Le cas échéant, ne pas utiliser le dégorgeoir avant que tout problème éventuel ait été éliminé.
2. Examinez le cordon d'alimentation de l'appareil, son disjoncteur différentiel et sa fiche pour signes de détérioration. Si la fiche a été modifiée, qu'elle manque sa barrette de terre ou qu'elle est endommagée, n'utilisez pas le dégorgeoir avant son remplacement.

⚠ AVERTISSEMENT Lors du remplacement du cordon d'alimentation, n'utilisez que des pièces de rechange identiques et équipées d'une protection par disjoncteur différentiel.

1. Examinez le tamis de filtration d'arrivée d'eau pour la présence de débris susceptible de limiter le débit d'eau vers la pompe, car ceci nuirait aux performances de l'appareil. Si le tamis est encrassé ou bouché, retirez-le, nettoyez-le et réinstallez-le.
2. Utilisez les accessoires spécifiquement prévus pour votre type de dégorgeoir et adaptés à l'application envisagée. Des accessoires appropriés assurent le succès et la sécurité de l'opération. Toute tentative d'adapter des accessoires prévus pour d'autres types de matériel sur cet appareil peut s'avérer dangereuse.
3. Eliminez toutes traces d'huile, de graisse ou de crasse des poignées et commandes de l'appareil. Cela limitera les risques de blessure en cas de perte de contrôle.
4. Examinez les orifices de la buse haute-pression pour la présence de débris. En cas de blocage, servez-vous de l'outil de nettoyage de buse pour dégager les débris responsables.
5. Inspectez les flexibles haute-pression pour signes d'usure ou de détérioration. Les flexibles endommagés devraient être remplacés.

⚠ AVERTISSEMENT Les flexibles endommagés risquent d'éclater et provoquer de graves blessures. N'utilisez que des flexibles d'une pression nominale égale ou supérieure à celle du dégorgeoir.

Préparation de l'appareil et des lieux

AVERTISSEMENT

Portez systématiquement des lunettes de sécurité, des gants et autres équipements de protection appropriés lors de la préparation du dégorgeoir haute-pression afin de vous protéger contre les produits chimiques et bactéries présents sur le matériel. Des chaussures antidérapantes avec semelles en caoutchouc peuvent aider à éviter les dérapages sur surfaces mouillées.

Préparez le dégorgeoir et les lieux selon les consignes suivantes afin de limiter les risques, entre autres, de pénétration de la peau par l'eau à haute pression, de brûlure chimique, d'infection et de choc électrique, et afin d'éviter d'endommager le dégorgeoir.

1. Les lieux devraient assurer :
2. Suffisamment d'éclairage.
3. L'absence de liquides, de vapeurs ou de poussières combustibles.
4. Une prise de courant de 20 ampères avec terre.
5. Un passage dégagé jusqu'à la prise de courant qui ne contient aucune source de chaleur, d'huile, d'objets tranchants ou de mécanismes susceptibles d'endommager le cordon électrique de l'appareil.
6. Un emplacement au sec pour l'appareil et son utilisateur. N'utilisez pas cet appareil avec les pieds dans l'eau.

- Une alimentation d'eau.

NOTA ! Tout raccordement à un réseau d'adduction d'eau potable devra comprendre une protection anti-refoulement installée selon les normes en vigueur.

1. Montez le raccord rapide sur le tuyau d'adduction d'eau. Branchez le tuyau d'adduction d'eau sur l'arrivée d'eau du dégorgoir et fermez la vanne d'arrivée d'eau (Figure 3).

Tuyau d'adduction d'eau Arrivée d'eau du dégorgeoir Vanne d'arrivée d'eau

Figure 3 – Raccordement du tuyau d'adduction d'eau au dégorgoir. Fermez la vanne d'arrivée d'eau (montrée en position fermée)

1. Attachez l'autre extrémité du tuyau d'adduction d'eau au robinet d'eau, puis ouvrez le robinet. Assurez-vous que le tuyau d'eau n'est pas plissé ou excessivement coudé.

⚠ PRUDENCE L'eau chaude améliorera les performances du dégorgeoir, surtout lors du dégagement des obstacles graisseux. Limitez la température de l'eau à 40°F.

1. Branchez le flexible haute-pression du dégorgeoir sur le raccord rapide à l'extrémité du tuyau de connexion. (Reportez-vous au Tableau de sélection des flexibles haute-pression.)
2. Lors de l'utilisation d'un enrouleur de flexible, branchez le tuyau de connexion au raccord de l'enrouleur.
3. Introduisez entre 6 et 8 po de flexible haute-pression dans la conduite d'évacuation sans y monter de buse.
4. Ouvrez la vanne d'arrivée d'eau et faites couler l'eau à travers le dégorgeoir sans mettre ce dernier en marche.
5. Continuez à faire couler l'eau à travers le dégorgeoir jusqu'à ce que tout air soit purgé.
6. Fermez la vanne d'arrivée d'eau.

NOTA ! Les dégorgeoirs KJI-2350 et KJ-1750 sont tous deux équipés d'un clapet antiretour pour empêcher les refoulements d'eau.

1. Montez une buse haute-pression sur le flexible haute-pression. (Reportez-vous au Tableau de sélection des buses haute pression.) Serrez la buse manuellement. Trop serrer risque de compromettre le débit d'eau et nuire aux performances.

⚠ AVERTISSEMENT Les buses ne doivent pas être retirées de la conduite d'évacuation tant que l'appareil est pressurisé. Marquez le flexible à une distance de 24 po (60 cm) en arrière de la buse pour indiquer la position de celle-ci.

1. Introduisez le flexible dans la conduite sur une distance de plusieurs pieds.
2. Ouvrez la vanne d'arrivée d'eau et assurez-vous que l'eau coule librement à travers la buse.
3. Branchez le dégorgeoir sur la prise électrique en faisant attention de passer son cordon d'alimentation

le long du passage dégagé précédemment établi. Si le cordon d'alimentation n'arrive pas jusqu'à la prise, utilisez une rallonge électrique en bon état.

⚠ AVERTISSEMENT Afin d'éviter les chocs électriques et les incendies, ne jamais utiliser de rallonge électrique endommagée ou qui ne répond pas aux critères suivants :

• La rallonge doit être équipée d'une fiche à trois barrettes, semblable à celle indiquée à la rubrique Sécurité électrique.
• Toute rallonge utilisée à l'extérieur doit être homologuée « W » ou « W-A ».
• La rallonge est de section suffisante (12 AWG). Si la section de ses conducteurs est insuffisante, la rallonge risque de surchauffer au point de fondre son isolation ou provoquer la combustion d'objets à proximité.

AVERTISSEMENT Afin de limiter les risques de choc électrique, gardez toutes connexions électriques au sec et surélevées. Ne pas toucher la fiche avec les mains mouillées. Testez le disjoncteur différentiel du cordon d'alimentation pour vous assurer qu'il fonctionne correctement. Lorsque vous appuyez sur sa touche de contrôle, son témoin devrait s'éteindre. Réactivez-le en enfonçant sa touche de réarmement. Si le disjoncteur différentiel ne fonctionne pas normalement, n'utilisez pas l'appareil.

Tableau de sélection des buses haute-pression

Tableau de sélection des buses haute-pression	KJ-1350 KJ-1750
Filetage	18 po NPT	14 po NPT	18 po NPT	14 po NPT
∅ intérieur du flexible	18 po & 116 po	14 po	18 po & 116 po	14 po
Equipé de trois jets de propulsion pour les curages de longue distance. Utilisez cette buse pour la majorité des applications.	H-21 H-31	H-41	H-51
Equipé de trois jets de propulsion et d'un jet frontal pour pénétrer les graisses et les amas de boue. La buse frontale ouvre un petit trou dans le blocage pour permettre à la buse de suivre. Elle est aussi très efficace pour l'élimination des blocages de glace.	H-22 H-31	H-42	H-52
Utilisez la tête orientable pour négocier les coudes serrés.	H-24		H-44
Utilisez la buse tournante pour éliminer la graisse et les blocages similaires.	H-25		H-45

Tableau de sélection des buses haute-pression

Application	∅ conduite	∅ buse	∅ flexible	∅ int. du flexible
Lavabos, urinoirs et petites conduites	1^1/4 po – 2 po	^1/_8 po NPT	^1/_8 po	^3/_16 po
Eviers, bassins, cheminées, dégorgements et évents	2 po – 3 po	^1/_8 po NPT	^3/_16 po	^1/_4 po
Siphons de douche et de sol, conduites latérales et paniers à graisse	3 po – 4 po	^1/_4 po NPT	^1/_4 po	^1/_2 po

Mode d'emploi

AVERTISSEMENT

Risque de blessure oculaire. Le jet risque d'éclabousser ou de projeter des objets. Portez systématiquement des lunettes de sécurité ou une visière en cours de pulvérisation. (Les lunettes de sécurité n'offrent pas une protection entière.)

Ne jamais utiliser le dégorgeoir lorsque son flexible haute-pression est hors d'une conduite d'évacuation. Le flexible risquerait de fouetter et provoquer des traumatismes, tandis que le jet est capable de pénétrer la peau et occasionner de graves lésions.

L'injection sous pression d'un liquide sous la peau peut occasionner de graves blessures allant jusqu'à l'amputation. Ne jamais diriger le jet vers autrui ou vers des animaux.

Ne jamais utiliser une source d'alimentation d'eau dont la température est supérieure à 140° F. Cela pourrait occasionner des blessures et des brûlures et endommager le dégorgeoir.

Portez systématiquement les équipements de protection individuelle appropriés lors de la manipulation ou l'utilisation du matériel de curage. Les conduites d'évacuation peuvent renfermer des produits chimiques, des bactéries et autres substances potentiellement toxiques, infectieuses et capables d'occasionner des brûlures ou autres problèmes. Les équipements de protection individuelle appropriés comprennent systématiquement une protection oculaire et des gants, et peuvent aussi inclure des équipements tels que des gants en latex ou en caoutchouc, des vêtements de protection, un respirateur et des chaussures blindées.

Respectez le mode d'emploi suivant afin de limiter les risques de blessure par fouettement de flexible, injection de liquide sous haute pression, choc électrique ou autres problèmes.

Démarrage et réglage de pression

NOTA ! Les dégorgeoirs KJ-1350 et KJ-1750 sont tous les deux équipés d'une commande de pulsations. Les KJ-1350-2 et KLJ-1750 ont en plus une vanne de pulsations (Figure 5). La commande de pulsations et la vanne de pulsations doivent toutes deux être fermées (position OFF) avant la mise en marche du dégorgoir. Pour maintenir un maximum de pression, les deux leviers doivent être fermés (position OFF).

1. Tournez la détente en sens antihoraire pour libérer la pression. Mettez l'interrupteur du dégorgoir à la position ON (marche) et réglez la détente pour que le

manomètre indique une pression maximale de 1350 PSI (zone verte) sur le KJ-1350 et le KJ-1350-2. A cette pression, le KJ-1350 tire approximativement 14 ampères en 120 volts de courant alternatif.

1. Sur le KJ-1750, réglez la détente pour que le manomètre indique une pression de 1750 PSI (zone verte). A cette pression, le KJ-1750 tire approximativement 17 ampères en 120 volts de courant alternatif (Figure 4).

NOTA ! La pression augmente en tournant la détente en sens horaire (+). Si le circuit électrique utilisé n'est pas à la hauteur, il sera nécessaire de réduire la pression (et donc, l'ampérage) pour éviter de déclencher son coupe-circuit ou griller son fusible.

Figure 4 – Réglage de la détente

1. Si le dégorgeoir ne monte pas en pression :
2. Vérifiez que le robinet d'adduction d'eau est entièrement ouvert et que la vanne d'arrivée d'eau est ouverte.
3. Examinez le tamis de filtration à l'arrivée d'eau du dégorgeoir. Assurez-vous qu'il n'y a pas de débris.
4. Ouvrez et fermez la commande de pulsations du KJ-1350 ou KJ-1750 à plusieurs reprises avec le dégorgeoir en marche pour purger l'air du système.
5. Ouvrez et fermez la vanne de pulsations du KJ-1350-2 ou du KJ-1750 à plusieurs reprises pour purger l'air du système.
6. Tournez la détente en sens horaire et vérifiez que la pression augmente.

N° 1 : Commande de pulsations fermée (OFF) N° 2 : Vanne de pulsations fermée (OFF)

Figure 5 – Commande et vanne de pulsation fermées (Off)

Clapets de pulsation

Les dégorgeoirs KJ-1350 et KJ-1750 sont équipés de vannes de pulsation au niveau de la pompe. Amenez le levier en sens horaire pour engager le système de pulsation. Les dégorgeoirs KJ-1350 et KJ-1750 disposent de deux niveaux de pulsations, en plus de la vanne de pulsation. Il existe donc trois niveaux de pulsations différentes :

	Commande (n° 1) Vanne (n° 2)
Normal Fermée (OFF)	Tous Fermée (OFF)	KJ-1350-2
Coudes et siphon Fermée (OFF) Ouvert (ON)		KJ-1750
Coudes serrés Ouvert (ON) Ouvert (ON)

Pour obtenir un maximum de performance, vous devez comprendre l'utilisation appropriée de la commande et de la vanne de pulsation.

Curage haute-pression normal

Tournez la commande (n° 1) à la position OFF (fermée). Tournez la vanne de pulsation (n° 2) du KJ-1350-2 et du KJ-1750 à la position OFF (fermée). Cela fournira le maximum de pression mais pas de pulsations.

1. Lorsque la buse haute-pression rencontre un coude, son avancement sera typiquement ralenti ou arrêté. Le flexible haute-pression est légèrement recourbé. Le jet de propulsion de la buse le fera avancer, mais il sera également nécessaire de pousser et tourner le flexible haute-pression pour négocier les coudes.
2. Si le flexible refuse d'avancer, retirez-le légèrement et tournez-le d'un quart ou d'un demi tour. Ensuite, poussez le flexible en avant.
3. Si le flexible refuse toujours d'avancer, il sera peut-être nécessaire d'activer le système de pulsation.

N° 1 Commande de pulsations fermé (OFF) N° 2 Vanne de pulsations ouverte (ON)

Figure 6 – Négociation des coudes et siphons

Utilisation du mode pulsations pour négocier les coudes et siphons

Dans certains cas, la simple rotation du flexible haute-pression ne suffira pas à négocier un coude ou un siphon. Le cas échéant, tournez la commande de pulsation (n° 1) à la position OFF (fermée) et la vanne (n° 2) du KJ-1350-2 ou du KJ-1750 à la position ON (ouverte, Figure 6). En mode pulsations, la pompe induit de fortes pulsations qui font vibrer le flexible haute-pression. Le fait de tourner le flexible haute-pression en présence de pulsations permettra normalement de franchir les coudes et siphons récalcitrants.

Négociation des coudes serrés avec le (KJ-1350-2 ou le KJ-1750)

Le fait de mettre la commande et la vanne de pulsation toutes deux en position ON (ouverte) sur le KJ-1350-2 et le KJ-1750 produira des pulsations encore plus importantes. Cela assurera la vibration du flexible haute-pression et de la buse nécessaires au franchissement des coudes serrés (Figure 7).

N° 1 Commande de pulsations ouverte (ON) N° 2 Vanne de pulsations ouverte (ON)

Figure 7 – Négociation des coudes serrés

NOTA ! En mode Pulsation, le manomètre du dégorgeoir indiquera approximativement 400 à 600 PSI.

NOTA ! Si, en cours de curage, la pression oscille entre 100 et 1000 PSI, arrêtez le dégorgeoir. Eteignez le dégorgeoir, fermez le robinet d'adduction d'eau, puis retirez la buse haute-pression et examinez ses orifices. Ceux-ci seront vraisemblablement bouchés. Nettoyez les orifices à l'aide de l'outil de nettoyage des buses en passant le fil de section approprié complètement à travers chaque orifice de propulsion.

Si le problème persiste, enlevez la buse et réintroduisez le flexible haute-pression dans la conduite d'évacuation. Examinez le tamis d'arrivée d'eau de l'appareil pour vous assurer qu'il est propre. Démarrez l'appareil pour en évacuer tous débris éventuels qui seraient susceptibles de nuire au bon fonctionnement de l'appareil.

Une fois le coude ou le siphon franchi, ramenez le levier de la commande et la vanne à la position fermée (OFF). Continuez à faire avancer la buse du dégorgoir.

Rencontre de blocages

Normalement, la buse haute-pression passera facilement à travers les amas de graisse et de boue. Les blocages plus récalcitrants nécessiteront parfois la manipulation du flexible accompagnée de pulsations.

Une fois l'obstacle franchi, faites plusieurs allés/retours dans cette zone pour parfaire le nettoyage de la conduite dans cette zone, puis avancez la buse sur quelques pieds de plus en aval avant de ramener le flexible en arrière.

Nettoyage haute-pression des conduites

Le nettoyage haute-pression de la conduite se fait quand les jets de propulsion s'attaquent aux parois de celle-ci. Il s'agit des mêmes jets que ceux qui propulsent la buse le long de la canalisation. Ce nettoyage aide à retrouver le diamètre intérieur complet de la conduite. Plus le flexible haute-pression est retiré lentement, meilleurs seront les résultats.

Avant de commencer à retirer le flexible haute-pression de la conduite, mettez la vanne de pulsation (n° 2) à la position OFF (fermée). Cela produira un maximum de pression et de débit au niveau de la buse. Retirez le flexible haute-pression lentement pour nettoyer les parois de la conduite d'évacuation.

AVERTISSEMENT Ne jamais laisser l'extrémité du flexible sortir de la conduite en tournant. Le flexible risquerait de fouetter et son jet, de pénétrer la peau et occasionner des blessures.

Laveur haute-pression

Le KJ-1350 et le KJ-1750 peuvent tous deux servir de laveur haute-pression pour le lavage sous pression des véhicules de service, des outils, du matériel de curage et des câbles. Leur pistolet de lavage monté sur un flexible de lavage haute-pression ∅ ¼ po de 35 pieds se branche sur la sortie du dégorgeoir. L'utilisation du collecteur d'injection de détergeant permet d'effectuer un nettoyage plus efficace. Montez le flexible de lavage sur le collecteur et immergez l'autre extrémité dans une solution détergente.

Utilisation du laveur haute-pression

AVERTISSEMENT

N'utiliser le dégorgeoir à porter d'autres individus que lorsque ceux-ci portent des vêtements de protection.

Un jet mal dirigé peut être dangereux. Le jet ne doit pas être dirigé vers des individus, du matériel électrique sous tension ou vers le dégorgeoir lui-même.

Ne dirigez pas le jet vers vous-même ou autrui dans le but de laver les vêtements ou les chaussures.

L'utilisation de produits de nettoyage haute-pression risque de former des aérosols. L'inhalation d'aérosols peut être dangereuse.

Risque d'explosion – Ne pas pulvériser de liquides inflammables.

L'employeur effectuera une évaluation des risques afin de spécifier les mesures de protection nécessaires en matière d'aérosols en fonction de la surface à nettoyer et du milieu d'exploitation. Les respirateurs classe FFP 2 ou similaires sont homologués pour la protection contre les aérosols aqueux.

Avant d'utiliser le laveur haute-pression, fermez les deux vannes de pulsation (position OFF). Réglez la pression de l'appareil avec le pistolet activé. Le pistolet de lavage se monte sur le flexible ∅ ¼ po de 35 pieds fourni ou sur tout autre flexible haute-pression ∅ ¼ po. L'injecteur introduit du détergent dans le débit d'eau pour assurer un nettoyage plus efficace. Pour utiliser l'injecteur :

1. Montez l'injecteur sur la sortie de l'appareil en enlevant d'abord le flexible et le tuyau d'adduction et le raccord rapide du dégorgeoir. Servez-vous de ruban à filetage pour éviter les fuites. Vérifiez que la flèche du collecteur pointe dans la bonne direction (à l'opposé du dégorgeoir).
2. Rebranchez le tuyau d'adduction d'eau et connectez le flexible de lavage au raccord rapide.
3. Mettez une extrémité du tuyau de relevage dans le récipient de détergent et branchez l'autre sur le collecteur d'injection.
4. La buse du pistolet de lavage permet deux réglages. Tournez la buse pour rendre le jet plus étroit ou plus large. Poussez la buse en avant pour réduire la pression. Les détergents ne peuvent être dispersés qu'à pression réduite.
5. En fin d'application ramenez la buse en arrière pour rétablir la pression normale.

Avertissement

Afin de limiter les risques de grave blessure corporelle, n'utilisez que les accessoires spécifiquement prévus pour les dégorgeoirs haute-pression RIDGID tels que ceux indiqués ci-après. L'utilisation d'accessoires adaptés à d'autres types d'appareil peut devenir dangereuse lorsqu'ils sont utilisés avec les dégorgeoirs haute-pression RIDGID.

Buses et flexibles haute pression

Réf. catalogue	Modèle	Description Filetage		∅ int.	∅ ext.
64707 H-21	Buse de propulsion KJ-1350		18 po NPT - pour flexible 18 et 14 po
64712 H-22	Buse de pénétration KJ-1350
64717 H-24	Buse drientable KJ-1350
82832 H-25	Buse tournante KJ-1350
64722 H-31	Buse de propulsion KJ-1350		14 po NPT - pour flexible 12 po
64727 H-32	Buse de pénétration KJ-1350
64742 H-41	Buse de propulsion KJ-1750		18 po NPT - pour flexible 18 et 14 po
64747 H-42	Buse de pénétration KJ-1750
64752 H-44	Buse drientable KJ-1750
82837 H-45	Buse tournante KJ-1750
64757 H-51	Buse de propulsion KJ-1750		14 po NPT - pour flexible 12 po
64762 H-52	Buse de pénétration KJ-1750
52957 H-1825		Flexible 18 po de 25 pieds pour siphons d'évier		18 po	^318 po
53037 H-1850		Flexible 18 po de 50 pieds pour siphons d'évier		18 po	^318 po
45792 H-1425		Flexible 14 po de 25 pieds pour siphons		118 po	^118 po
47597 H-1435		Flexible 14 po de 35 pieds pour siphons		118 po	^118 po
47602 H-1450		Flexible 14 po de 50 pieds pour siphons		118 po	^118 po
49272 H-1475		Flexible 14 po de 75 pieds pour siphons		118 po	^118 po
49277 H-1400		Flexible 14 po de 100 pieds pour siphons		118 po	^118 po
64732 H-1415		Flexible 14 po de 150 pieds pour siphons		118 po	^118 po
47607 H-1250		Flexible haute-pression 12 po de 50 pieds		14 po	^118 po
47612 H-1275		Flexible haute-pression 12 po de75 pieds		14 po	^118 po
47617 H-1200		Flexible haute-pression 12 po de 100 pieds		14 po	^118 po
51587 H-1211		Flexible haute-pression 12 po de 110 pieds		14 po	^118 po
49487 H-1215		Flexible haute-pression 12 po de 150 pieds		14 po	^118 po
51597 H-1220		Flexible haute-pression 12 po de 200 pieds		14 po	^118 po
50002 HL-1 Guide		flexible 14 po de 12 po		18 po	^318 po
50007 HL-2 Guide		flexible 12 po de 18 po		18 po	^318 po

Le filetage 18 po sert aux flexibles pour siphons 14 po

Le filetage 1/4 NPT sert aux flexibles haute-pression Ø 1/2 et 1/8 po

Autres accessoires

Réf. catalogue	Modèle	Description
64697 H-10	Diable H-10 avec enrouleur
62592 H-10 WH	Diable H-10 avec enrouleur et 100 pieds de flexible pour siphons 14 po
62882	H-5	Mini enrouleur pour diable H-10, capacité : 14 po de 50 pieds
64737 H-30	Diable H-30 avec enrouleur
62877 H-30 WH	Diable H-30 avec enrouleur et 110 pieds de flexible pour siphons 12 po
62887	HP-EL	Ens. lavage haute-pression pour dégorgeoirs électriques
64702 HW-EL	Pistolet de lavage pour dégorgeoirs électriques
51572	H-1235	Flexible de lavage 12 po de 35 pieds
62897	H-10A	Adaptateur KJ-1750 pour diable H-10
62892	H-30A	Adaptateur KJ-1350 pour diable H-30
48367 H-25	Kit d'hivernisation
47542 H-21	Outl de nettoyage de buse
67187 H-32	Aspirateur Jet Vac

Mini enrouleur H-5

L'enrouleur et les 100 pieds de flexible haute-pression ∅ ¼ po compris avec le diable H-10 sont disponibles en tant qu'accessoire (H-5). L'enrouleur a une capacité totale de 150 pieds. L'enrouleur, accompagné d'une pédale de commande, peut servir au nettoyage à distance des évents.

Pour la liste complète des accessoires RIDGID disponibles pour cet appareil, consultez le Catalogue Ridge Tool en ligne à RIDGID.com, ou reportez-vous à la rubrique Coordonnées RIDGID.

Rangement

AVERTISSEMENT Ces dégorgeoirs doivent être rangés à l'intérieur ou suffisamment bien protégés contre les intempéries. Rangez l'appareil dans un local sous clé, hors de la portée des enfants et de tout individu inhabitué aux dégorgeoirs. Cet appareil peut occasionner de graves blessures s'il tombe entre les mains d'utilisateurs manquant de formation.

Avertissement

Assurez-vous que l'appareil est débranché avant toute intervention d'entretien ou de réglage.

Portez systématiquement des lunettes de sécurité et des gants lors de l'entretien de l'appareil afin de vous protéger contre les produits chimiques et bactéries que peuvent renfermer les conduites d'évacuation.

Tamis d'arrivée d'eau

Avant chaque intervention :

- Examinez le tamis d'arrivée d'eau pour signes de débris susceptibles de limiter le débit d'eau vers la pompe et compromettre les performances de l'appareil. Si le tamis est encrassé ou bouché, retirez-le, nettoyez-le, puis réinstallez-le.

Orifices de buse haute-pression

Avant chaque intervention :

- Faites couler l'eau à travers le dégorgeoir et son (ou ses) flexible(s) afin d'évacuer les débris et détergents éventuels. Assurez-vous que la buse a été retirée pour assurer un débit d'eau maximal. Un rinçage du système doit être effectué après chaque utilisation de l'injecteur de manière à éliminer les résidus de détergent.

Rinçage du dégorgeoir

En fin d'opération :

- Rincez le dégorgeoir et son ou ses flexible(s) à l'eau claire afin d'en éliminer les débris et traces de détergent éventuels. N'oubliez pas d'enlever la buse pour assurer un maximum de débit. L'utilisation de l'injecteur doit être toujours suivie d'un rinçage afin d'éliminer tout détergent résiduel.

Hivernisation

⚠ PRUDENCE Le gel peut sérieusement endommager la pompe. Si des températures négatives sont à craindre durant son remisage, remplissez le dégorgoir haute-pression d'antigel RV (sans éthylène glycol).

Le nécessaire d'hivernisation H-24 comprend de l'antigel RV avec tuyau de remplissage équipé d'un raccord rapide qui se connecte à la vanne d'arrivée d'eau.

⚠ AVERTISSEMENT L'agence de protection de l'environnement (EPA) interdit le déversement de substances contenant de l'éthylène glycol dans les réseaux d'évacuation.

Avertissement

Toute révision ou réparation mal exécutée peut rendre cet appareil dangereux.

La rubrique Consignes d'entretien devrait couvrir la majorité des besoins de maintenance de cet appareil. Toute anomalie qui ne serait pas couverte dans cette rubrique devrait être confiée exclusivement à un réparateur indépendant agréé par RIDGID. N'utilisez que des pièces de rechange RIDGID.

Reportez-vous à la rubrique Coordonnées RIDGID pour trouver le réparateur indépendant le plus proche ou pour toutes questions d'entretien ou de réparation éventuelle.

Dépannage

Anomalie	Cause	Rectification
Le dégorgeoir tourne mais ne produit pas ou peu de pression.	Manque d'eau à l'arrivée.		Assurez-vous que le robinet du réseau est ouvert. Assurez-vous que la vanne d'arrivée d'eau est ouverte. Assurez-vous que le tuyau d'arrivée d'eau n'est pas bouchée, plissée ou écrasée.
Le dégorgeoir n'atteint pas la pression nominale au démarrage.	Présence d'air dans le système.		Enlevez la buse du flexible haute-pression et faites tourner le dégorgeoir pour chasser l'air ou d'éventuels débris du système.
	Obturation des orifices de la buse haute-pression.		Enlevez la buse et nettoyez ses orifices à l'aide de l'outil fourni.
L'indication du manomètre oscille entre 500 et la pression nominale.	Obturation des orifices de la buse haute-pression.		Enlevez la buse. Nettoyez-la en passant la tringle appropriée de l'outil de nettoyage à travers chacun de ses orifices pour déloger les débris.
	Présence d'air ou de débris dans le système.		Enlevez la buse et introduisez le flexible haute pression dans la conduite. Faites tourner le dégorgeoir pour chasser l'air ou d'éventuels débris du système.

Recyclage

Certains composants de ces appareils contiennent des métaux précieux susceptibles d'un recyclage éventuel. Certaines entreprises spécialisées dans ce type de recyclage peuvent éventuellement se trouver dans le secteur. Disposez des composants de l'appareil selon la réglementation en vigueur. Consultez votre centre de recyclage local pour de plus amples renseignements.

À l'attention des pays de la communauté européenne : Ne jetez pas de matériel électrique avec les ordures ménagères !

Selon la directive européenne 2012/19/UE, d'application nationale et visant le recyclage des déchets électriques et électroniques, tout

matériel électrique hors d'usage doit être collecté séparément et recyclé de manière écologiquement responsable.

Nous déclarons que lorsqu'elles sont utilisées selon leur mode d'emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit, voir conditions de garantie)

Les outils RIDGID ^® sont garantis contre tous vices de matériaux et de main d'œuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID ^e. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'œuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGID c/o Emerson Professional Tools, LLC in (Elyria, Ohio) ou bien le remettre à un réparateur RIDGID® indépendant agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGID, soit réparés ou remplacés, puis réexpédiés gratuitement; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. Le vendeur ne sera tenu responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID ^®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de RIDGID.
