Type de produit	Visseuse à percussion (clé à chocs) sans fil
Marque	Yato
Modèle	YT82804
Tension nominale	18 V DC
Vitesse à vide	0 - 2200 min⁻¹
Couple maximal	350 Nm
Fréquence de percussion	0 - 2700 min⁻¹
Dimension du carré d'entraînement	1/2" / 12,5 mm
Classe de sécurité électrique	III (Très basse tension)
Poids (sans batterie)	1,9 kg
Niveau de pression acoustique LpA	84,0 ± 3,0 dB(A)
Niveau de puissance acoustique LwA	95,0 ± 3,0 dB(A)
Vibration (vissage par percussion)	9,09 ± 1,5 m/s²
Type de batterie	Li-ion
Capacité de la batterie	2 Ah
Chargeur - Tension d'entrée	220 - 240 V~, 50/60 Hz
Chargeur - Puissance nominale	60 W
Chargeur - Tension de sortie	21 V DC
Chargeur - Courant de sortie	2,4 A
Temps de charge	1 h
Fonctions principales	Variateur de vitesse, inverseur de sens de rotation, embrayage de sécurité, indicateur de charge de batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec ou de l'air comprimé (≤ 0,3 MPa). Ne pas utiliser de produits chimiques.
Sécurité	Lire la notice avant utilisation. Porter des lunettes, protections auditives et gants.
Pièces détachées et réparabilité	Réparation par service après-vente agréé. Utiliser uniquement des pièces d'origine.
Informations générales	Livré avec batterie et chargeur (sauf modèle YT82805). Contenance : 84 pages de notice.

FOIRE AUX QUESTIONS - YT82804 Yato

Comment charger la batterie de la visseuse YT82804 ?

Déconnectez la batterie de l'outil. Nettoyez les bornes avec un chiffon doux. Insérez la batterie dans le chargeur, puis branchez le chargeur sur une prise 220-240 V. La diode rouge s'allume pendant la charge. Une fois terminée, la diode verte s'allume. Débranchez le chargeur et retirez la batterie. Ne laissez pas la batterie connectée après la charge.

Comment installer et retirer la batterie de l'outil ?

Pour installer, glissez la batterie dans le logement prévu jusqu'au clic. Pour retirer, appuyez sur les deux boutons latéraux situés à l'arrière du boîtier de la batterie et tirez-la vers l'arrière.

Comment inverser le sens de rotation ?

Utilisez le commutateur rotatif des directions situé au-dessus de la gâchette. La flèche sur le commutateur indique le sens de rotation : vers l'avant pour visser, vers l'arrière pour dévisser.

Quelle est la taille du carré d'entraînement ?

Le carré d'entraînement est de 1/2 pouce (12,5 mm). Utilisez des douilles adaptées à cette dimension.

Quel est le couple maximal de la visseuse YT82804 ?

Le couple maximal est de 350 Nm. L'embrayage de sécurité se déclenche automatiquement lorsque ce couple est atteint en vissage.

Comment nettoyer et entretenir l'outil ?

Après utilisation, débranchez la batterie. Nettoyez le boîtier, les ouvertures de ventilation, les commutateurs avec un chiffon sec ou de l'air comprimé à une pression ≤ 0,3 MPa. N'utilisez pas de produits chimiques ou de liquides de nettoyage.

Que faire si l'outil ne démarre pas ?

Vérifiez que la batterie est chargée et correctement installée. Assurez-vous que le commutateur de sens n'est pas en position neutre. Si le problème persiste, contactez le service après-vente.

Quel type de batterie utilise la visseuse YT82804 ?

Elle utilise une batterie Lithium-Ion (Li-ion) de 18 V, capacité 2 Ah. Le chargeur fourni est adapté à ce type de batterie.

Quel est le poids de l'outil sans batterie ?

Le poids sans batterie est de 1,9 kg.

Le modèle YT82804 est-il livré avec batterie et chargeur ?

Oui, le modèle YT82804 est livré avec une batterie Li-ion 2 Ah et un chargeur. Attention : le modèle YT82805 n'inclut ni batterie ni chargeur.

MODE D'EMPLOI YT82804 Yato

Année de fabrication:

Anno di produzione:

Bouwjaar:

1. boitier
2. poignée
3. commutateur
4. bouton rotatif des directions
5. toc
6. batterie
7. cliquet de batterie
8. chargeur de batterie
9. diodes de chargeur
10. câble d'alimentation avec la prise
11. indice de chargeur de batterie
12. clé en bout

Commutateur de directions des tours

Vitesse de rotation à commande électronique

Lisez la notice d'utilisation

Portez des lunettes de protection

Portez une protection auditive

Portez des gants de protection

Ce symbole indique que les déchets d'équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d'autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte afin d'assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l'utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des effets néfastes sur l'environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d'informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

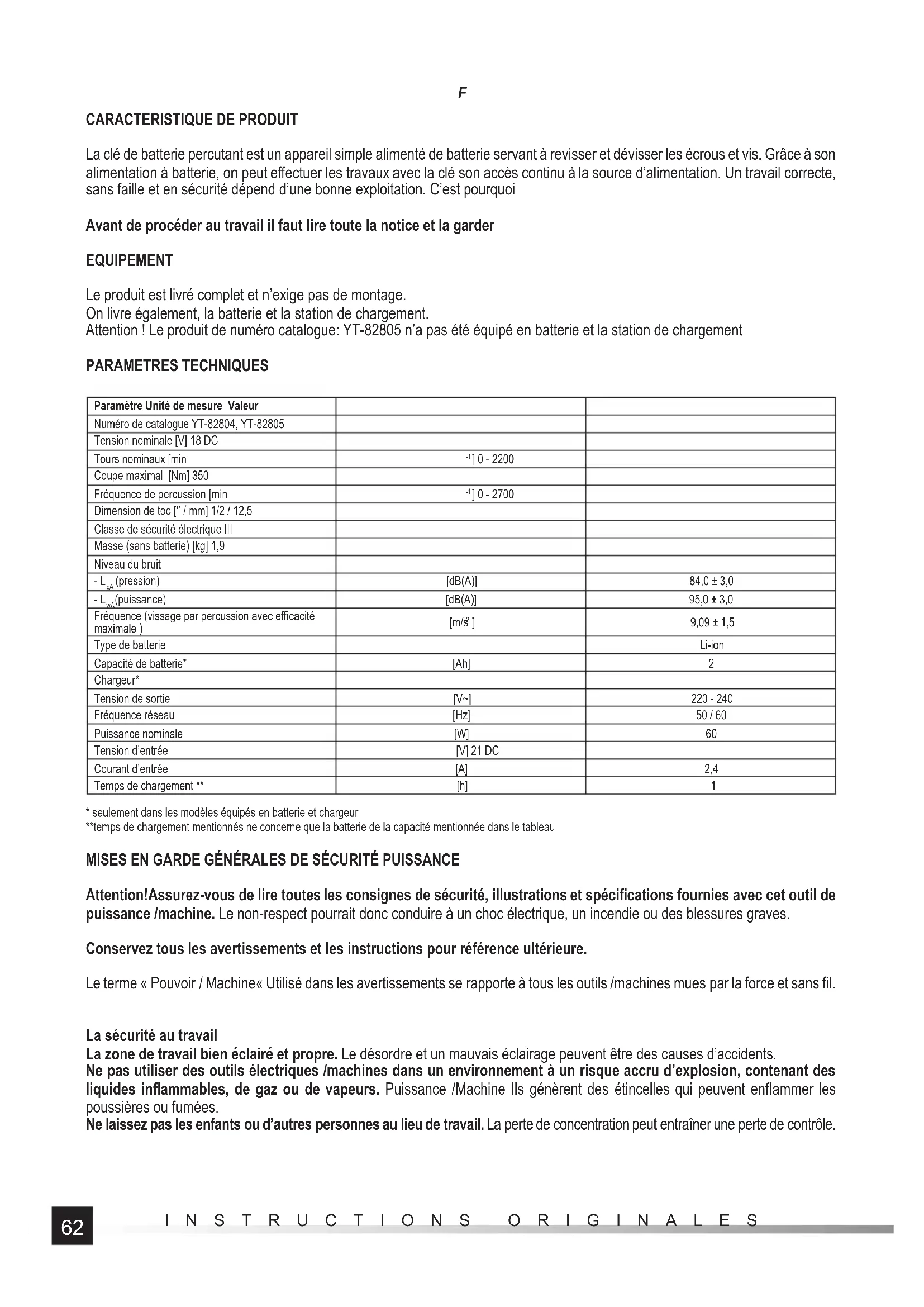

La clé de batterie percutante est un appareil simple alimenté de batterie servant à revisser et dévisser les écrous et vis. Grâce à son alimentation à batterie, on peut effectuer les travaux avec la clé sans accès continu à la source d'alimentation. Un travail correct, sans faille et en sécurité dépend d'une bonne exploitation. C'est pourquoi

Avant de procéder au travail, il faut lire toute la notice et la garder.

Equipement

Le produit est livré complet et n'exige pas de montage.

On livre également la batterie et la station de chargement.

Attention ! Le produit de numéro catalogue : YT-82805 n'a pas été équipé en batterie et la station de chargement.

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur
Numéro de catalogue YT-82804, YT-82805
Tension nominale [V] 18 DC
Tours nominaux [min	^-1 ] 0 - 2200
Coupe maximal [Nm] 350
Fréquence de percussion [min	^-1 ] 0 - 2700
Dimension de toc [“ / mm] 1/2 / 12,5
Classe de sécurité électrique III
Masse (sans batterie) [kg] 1,9
Niveau du bruit
- L_pA (pression)	[dB(A)]	84,0 ± 3,0
- L_wA (puissance)	[dB(A)]	95,0 ± 3,0
Fréquence (vissage par percussion avec efficacité maximale )	[m/s2]	9,09 ± 1,5
Type de batterie		Li-ion
Capacité de batterie*	[Ah]	2
Chargeur*
Tension de sortie	[V~]	220 - 240
Fréquence réseau	[Hz]	50 / 60
Puissance nominale	[W]	60
Tension d'entrée	[V] 21 DC
Courant d'entrée	[A]	2,4
Temps de chargement **	[h]	1

* Seulement dans les modèles équipés en batterie et chargeur. **Temps de chargement mentionnés ne concernent que la batterie de la capacité mentionnée dans le tableau.**

MISES en GARDE générales de sécurité puissance

Attention! Assurez-vous de lire toutes les consignes de sécurité, illustrations et spécifications fournies avec cet outil de puissance/machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine » utilisé dans les avertissements se rapporte à tous les outils / machines mues par la force et sans fil.

La sécurité au travail

La zone de travail bien éclairée et propre. Le désordre et un mauvais éclairage peuvent être des causes d'accidents.

Ne pas utiliser des outils électriques / machines dans un environnement à un risque accru d'explosion, contenant des liquides inflammables, de gaz ou de vapeurs. Puissance / Machine Ils génèrent des étincelles qui peuvent enflammer les poussières ou fumées.

Ne laissez pas les enfants ou d'autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique

Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modifier la fiche de quelque façon. Ne pas utiliser de fiches d'adaptateur avec des outils électriques mis à la terre / machines. Bouchon non modifié qui correspond à la prise réduit le risque de choc électrique.

Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique.

Ne pas exposer les outils électriques /machines au contact de l'humidité ou la pluie. L'eau et l'humidité qui pénètre à l'intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d'alimentation. Ne pas utiliser le câble d'alimentation pour porter, tirer ou débrancher la prise de courant de la prise murale. Évitez que le cordon soit exposé à la chaleur, l'huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d'alimentation augmente le risque de choc électrique.

Si vous travaillez à l'extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l'utilisation d'outils électriques/machines dans un environnement humide est inévitable, en tant que protection contre la tension d'alimentation, un dispositif de courant résiduel (RCD) doit être utilisé. L'utilisation du RCD réduit le risque d'électrocutions.

Sécurité personnelle

Restez vigilant, regardez ce que vous faites, preuve de bon sens lors de l'utilisation d'un outil électrique/machine. Ne pas utiliser les outils électriques/machine alors que vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation peut entraîner des blessures graves.

Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection. L'utilisation d'équipements de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives, réduit le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l'interrupteur électrique est en position « off » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l'outil. Passation de pouvoir /Machine avec un doigt sur l'interrupteur ou de la puissance d'excitation /machine Lorsque l'interrupteur est en position « marche » peut entraîner des blessures graves.

Avant de mettre le pouvoir /machine, retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Toucher les éléments rotatifs des outils /machine peut entraîner des blessures graves.

Ne pas atteindre et pencher trop loin. Maintenir une bonne posture et de l'équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l'outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vêtements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l'outil/machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans les pièces mobiles.

Si les dispositifs sont conçus pour connecter l'extraction de la poussière ou l'accumulation de poussière, assurez-vous qu'ils sont connectés et correctement utilisés. L'utilisation de l'extraction de poussière réduit les risques de dangers dus aux poussières.

Ne laissez pas l'expérience acquise lors de l'utilisation fréquente d'un outil /machine conduire à la négligence et en ignorant les règles de sécurité. L'opération négligente peut causer des blessures graves dans une fraction de seconde.

Utilisation et entretien de l'outil de puissance / machine

Ne surchargez pas le pouvoir /machine. Utiliser des outils électriques /machine pertinents pour l'application sélectionnée. Outil électrique approprié /machine fournir un meilleur et plus sûr travail si elle est utilisée pour la charge prévue.

Ne pas utiliser les outils électriques /machine Si un interrupteur électrique ne permet pas l'inclusion et l'exclusion. Outil /Machine ce qui ne peut être contrôlé à l'aide du bouton d'alimentation est dangereux et doit être réparé.

Déconnecter la fiche de la prise murale et / ou retirer la batterie, si elle est détachable de l'outil motorisé /machine avant d'ajuster, de changer les accessoires ou de ranger l'outil /machine. De telles mesures préventives permettront d'éviter une puissance de démarrage accidentelle /machine.

Outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d'exploitation / machine ou ces instructions pour utiliser l'outil de puissance /machine. Puissance /Machine Ils sont dangereux entre les mains des utilisateurs non formés.

Maintenir les outils électriques/machine et accessoires. Outil de vérification/machine pour les confitures mésappariements ou des pièces mobiles, les pièces endommagées et d'autres conditions qui peuvent affeéter le fonctionnement de puissance/machine. Les dommages doivent être réparés avant d'utiliser les outils électriques/machine. De nombreux accidents sont causés par des outils maintenus inappropriés/machine.

Maintenez vos outils affûtés et propres. Des outils correctement entretenus avec des arêtes vives sont moins sujettes au brouillage et ils sont plus faciles à contrôler pendant le fonctionnement.

Utiliser des outils électriques/machine, accessoires et outils insérés, etc. conformément à ces instructions, en tenant compte du type et des conditions de travail. L'utilisation d'outils pour le travail différent de celui qui a été conçu peut entraîner une situation dangereuse.

La poignée et les surfaces de préhension, maintenir propre, sec et exempt d'huile et de graisse. Poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité / machine dans des situations dangereuses.

Réparation

Réparation d'outils électriques / machine ne bénéficient des facilités, en utilisant uniquement des pièces de rechange d'origine. Cela permettra d'assurer la sécurité de l'outil approprié.

Notices supplementaires de securite

Au cours du travail, il faut toujours respecter les notices de service ainsi que les instructions de sécurité et l'hygiène de travail.

Il est interdit d'exposer la scie électrique aux pluies atmosphériques.

Avant de commencer le travail, il faut s'assurer que les embouts ne sont pas déformés. Si c'est le cas, il faut les échanger contre les nouveaux, sans faille.

Les clés en bouts utilisés et autres outils doivent être adaptés au travail avec les outils percutant. Les outils joints doivent être en parfait état, propres, sans faille et leur dimension doit être adaptées aux dimensions de toc. Il est interdit de changer les prises des clés ou du toc. Les clés en bouts et autres outils doivent être adaptés au travail avec les outils de percussion.

Au cours du travail, il faut utiliser les lunettes de protection. Il est recommandé d'avoir les gants et les vêtements de protection.

Au cours du travail, tenir toujours la clé par deux mains.

Preparation au travail

ATTENTION! Toutes les activités mentionnées dans le présent chapitre doivent être effectuées hors tension nominale – la batterie doit être déconnectée de l'appareil!

Instructions concernant la sécurité de chargement des batteries

Attention ! Avant le début de chargement, il faut s'assurer que le corps de chargeur, le câble et la prise n'ont pas de défauts. Il est interdit d'utiliser la station de chargement en mauvais état ou possédant des défauts de l'alimentation! Afin de charger les batteries, il est permis d'utiliser seulement la station de chargement et la batterie fournis dans le kit. L'utilisation d'un autre chargeur peut entraîner l'incendie ou la destruction de l'appareil. Le chargement de la batterie ne peut avoir lieu que dans un local fermé, sec et sécurisé contre les personnes non autorisées, surtout les enfants. Il est interdit d'utiliser le chargeur et l'alimentation sans surveillance d'une personne adulte! Dans le cas où la personne adulte devrait quitter le local où l'on procède au chargement, il faut déconnecter le chargeur du réseau électrique en enlevant l'alimentation de la prise. Dans le cas où la fumée ou une odeur suspecte s'échappe de chargeur etc., il faut immédiatement enlever la pose du chargeur (la prise électrique) !

L'aléseuse-visseuse est livrée avec la batterie en charge. C'est pourquoi avant de commencer le travail, il faut la charger conformément à la procédure décrite ci-dessous à l'aide du chargeur et de la station chargeur du kit. Les batteries du type Li-Ion (lithium-ion) n'ont pas ce que l'on appelle «effet mémoire», ce qui permet de les charger à chaque moment. Il est recommandé de décharger la batterie au cours d'un travail standard et ensuite de la charger au maximum. Si cela n'est pas permis vu le caractère du travail, il faut le faire au moins tous les quelques ou toutes les dizaines de cycles. Dans aucun des cas, il ne faut pas décharger les batteries en connectant les électrodes car cela entraîne des effets irréversibles ! Il ne faut pas non plus vérifier l'état de chargement de la batterie en connectant les électrodes en provoquant le jaillissement des étincelles.

Maintenance de la batterie

Afin de prolonger la vie de la batterie, il faut assurer les bonnes conditions de maintenance. La batterie sert pour environ 500 cycles « chargement-déchargement ». La batterie doit être gardée dans les températures de 0° au 30°C, l'humidité relative étant de 50%. Afin de garder la batterie pendant plus longtemps, il faut la charger à environ 70% de sa capacité. Dans le cas d'une maintenance plus longue, il faut périodiquement, une fois par an, charger la batterie. Il est interdit de décharger trop la batterie, car cela raccourcit son cycle vital et peut entraîner des défauts irrévocables. Au cours de la maintenance de la batterie, elle va se décharger progressivement vu sa perte. Le procès d'auto-déchargement dépend de la température de maintenance. Plus la température est élevée, plus rapide est le procès de déchargement. Dans le cas d'une mauvaise maintenance des batteries, on peut voir les fuites des électrolytes. Dans le cas de fuite, il faut sécuriser la fuite à l'aide d'un moyen neutralisant. Dans le cas de contact avec les yeux, il faut les rincer abondamment avec de l'eau et consulter le médecin sans délai.

Dans le cas de l'exploitation complète de la batterie, il faut le rendre au point spécialisé s'occupant de l'utilisation de ce type de déchets.

Transport des batteries

Les batteries lithium–ion conformément aux prescriptions juridiques sont considérées comme dangereuses. L'utilisateur de l'appareil peut transporter l'appareil avec la batterie et les batteries elles-mêmes par la voie terrestre. Il ne faut pas remplir d'autres conditions. Dans le cas du transport commandé auprès de personnes tierces (par exemple l'envoi à l'aide de la société d'expédition) il faut suivre les consignes concernant les travaux dangereux. Avant l'expédition il faut contacter une personne possédant les compé-

tences appropriées. Il est interdit de transporter les batteries en panne. Pour la période du transport, les batteries doivent être retirées des appareils, les contacts doivent être protégés, par exemple à l'aide d'une bande isolante.

Chargement de la batterie

Attention ! Avant le chargement de la batterie, il faut la déconnecter de la station charge en enlevant le câble de la prise électrique. En plus, il faut nettoyer la batterie et ses bornes en élevant les impuretés et la poussière à l'aide d'un torchon délicat. La batterie possède l'indice incorporé de chargement. En appuyant le bouton, on voit les diodes s'allumer (XIV), plus de diodes s'allument plus la batterie est chargée. Si après avoir appuyé la touche, les diodes ne s'allument pas, cela veut dire que la batterie est à plat. Appuyer en même temps les deux boutons se trouvent derrière sur le dos du boîtier de la batterie et en poussant vers l'arrière, déconnecter la batterie de l'appareil.

Mettre la batterie dans la prise du chargeur. (III).

Connecter le chargeur à la prise du réseau électrique.

La diode rouge s'allume. Cela correspond au processus du chargement.

Une fois le chargement fini, la diode rouge s'éteint. La diode verte s'allume - cela correspond au chargement complet de la batterie. Il faut retirer le câble de la prise du réseau électrique.

Déconnecter la batterie.

Attention! La batterie doit être retirée une fois le chargement fini. Le fait de laisser la batterie connectée à la station de chargement peut entraîner les dégâts de la batterie et provoquer l'incendie.

Attention! Si après la connexion du chargeur au réseau électrique la diode verte s'allume, cela correspond au chargement complet de la batterie. Dans un tel cas, la batterie ne commence pas le chargement.

Utilisation de l'appareil

ATTENTION! Le montage ne peut être effectué que la batterie déconnectée. Déconnecter la batterie de l'appareil!

Le travail – clés en bout de percussion

Avant de visser le vis ou l'écrou avec la clé en bout, visser le vis ou l'écrou à la main sur le filet (au moins deux tours). S'assurer que la dimension de clé est correcte. Un mauvais choix de dimension de la clé peut endommager aussi bien la clé que les vis et les écrous.

Vissage et dévissage

Installer une clé à percussion en bout (III).

Choisir une bonne direction des tours en appuyant le commutateur (IV).

La flèche sur le commutateur indique la direction de mouvement linéaire de l'écrou ou de vis au cours du travail.

Connecter la batterie à l'appareil.

Prendre l'appareil en deux mains.

Déplacer la clé en bout sur les écrous ou les vis.

Appuyer le commutateur et le retenir. L'appui sur le bouton permet la régulation de la vitesse rotative de clé. Plus l'appui est grand plus la vitesse rotative de clé augmente.

Dans le cas de vissage, après le moment de coupe maximal, l'accouplement de sûreté se met en marche et la propulsion de toc est arrêtée.

Il faut lâcher le bouton et attendre l'arrêt du travail du moteur.

Dans le cas de dévissage, il faut s'assurer que le moment avec lequel a été vissé l'écrou ne dépasse pas la couple maximale de clé. Dans un tel cas, l'accouplement de sûreté se met en marche et il est impossible de dévisser l'écrou.

Après savoir dévisser l'écrou il faut lâcher le bouton et attendre l'arrêt du travail du moteur.

Une fois le travail fini il faut déconnecter l'appareil de l'alimentation et commencer sa maintenance.

Mentions supplémentaires

Faire des pauses régulières au cours du travail.

Il ne faut jamais décharger l'appareil, la température des surfaces externes ne peut jamais dépasser 60°C.

Après avoir fini le travail, il faut déconnecter la batterie et procéder à l'examen et la maintenance.

La valeur totale déclarée des fréquences a été mesurée à l'aide de la méthode standard des analyses et peut être réutilisée afin de comparer un outil avec l'autre. La valeur totale déclarée des fréquences peut être utilisée dans l'analyse préliminaire de l'exposition.

Attention! L'émission des fréquences au cours du travail peut être différente de la valeur déclarée, dépendant du mode d'utilisation de l'appareil.

Attention! Il faut définir les moyens de sécurité ayant pour objectif de protéger l'opérateur. Ils s'appuient sur les données réelles dans les conditions d'utilisation (en prenant en considération les parties du cycle de travail, par exemple quand l'appareil est déconnecté ou travaille à marche vide ainsi que le temps d'activation).

Entretien et revisions

ATTENTION ! Débranchez l'outil de la source d'alimentation avant de régler, d'entreprendre des opérations techniques ou celles d'entretien. Une fois le travail terminé, contrôlez l'état technique de l'outil électrique en effectuant une inspection visuelle et en évaluant : le corps et la poignée, le câble électrique avec sa fiche et son guide-câble, l'interrupteur électrique, la perméabilité des ouvertures de ventilation, l'apparition des étincelles des brosses, le bruit de fonctionnement des paliers et des transmissions, de la mise en marche et de la régularité du fonctionnement. Au cours de la période de garantie, vous ne pouvez pas démonter les outils électriques ni remplacer des sous-ensembles ou des composants, car cela entraîne la perte des droits à titre de garantie. Des irrégularités quelconques constatées lors de l'examen ou pendant le travail signalent qu'il faut rendre l'outil au point de service. Lorsque vous avez fini de travailler, vous êtes obligé de nettoyer le boîtier, les ouvertures de ventilation, les commutateurs, la poignée supplémentaire et les éléments de protection avec p. ex. un courant d'air (à une pression égale ou inférieure à 0,3 MPa), un pinceau ou d'un chiffon sec, sans utiliser des produits chimiques et des fluides de nettoyage. Nettoyez les outils et les poignées avec un chiffon sec et propre.
