Produkttyp	Akku-Schlagschrauber (Drehschlagschrauber)
Marke	Yato
Modell	YT82804
Nennspannung	18 V DC
Leerlaufdrehzahl	0 - 2200 min⁻¹
Maximales Drehmoment	350 Nm
Schlagfrequenz	0 - 2700 min⁻¹
Antriebsvierkantgröße	1/2" / 12,5 mm
Elektrische Sicherheitsklasse	III (Schutzkleinspannung)
Gewicht (ohne Akku)	1,9 kg
Schalldruckpegel LpA	84,0 ± 3,0 dB(A)
Schallleistungspegel LwA	95,0 ± 3,0 dB(A)
Vibration (Schrauben mit Schlag)	9,09 ± 1,5 m/s²
Akku-Typ	Li-Ion
Akku-Kapazität	2 Ah
Ladegerät - Eingangsspannung	220 - 240 V~, 50/60 Hz
Ladegerät - Nennleistung	60 W
Ladegerät - Ausgangsspannung	21 V DC
Ladegerät - Ausgangsstrom	2,4 A
Ladezeit	1 h
Hauptfunktionen	Drehzahlregler, Drehrichtungsumschalter, Sicherheitskupplung, Akku-Ladezustandsanzeige
Wartung und Reinigung	Mit einem trockenen Tuch oder Druckluft (≤ 0,3 MPa) reinigen. Keine Chemikalien verwenden.
Sicherheit	Vor Gebrauch die Anleitung lesen. Schutzbrille, Gehörschutz und Handschuhe tragen.
Ersatzteile und Reparierbarkeit	Reparatur durch autorisierten Kundendienst. Nur Originalteile verwenden.
Allgemeine Informationen	Wird mit Akku und Ladegerät geliefert (außer Modell YT82805). Umfang: 84 Seiten Anleitung.

Häufig gestellte Fragen - YT82804 Yato

Wie lade ich den Akku des Schlagschraubers YT82804?

Trennen Sie den Akku vom Werkzeug. Reinigen Sie die Kontakte mit einem weichen Tuch. Setzen Sie den Akku in das Ladegerät ein und schließen Sie das Ladegerät an eine 220-240 V Steckdose an. Die rote LED leuchtet während des Ladevorgangs. Wenn der Ladevorgang abgeschlossen ist, leuchtet die grüne LED. Trennen Sie das Ladegerät vom Stromnetz und entnehmen Sie den Akku. Lassen Sie den Akku nach dem Laden nicht angeschlossen.

Wie setze ich den Akku ein und entferne ihn?

Zum Einsetzen schieben Sie den Akku in das vorgesehene Fach, bis er einrastet. Zum Entfernen drücken Sie die beiden seitlichen Entriegelungstasten an der Rückseite des Akkupacks und ziehen Sie den Akku nach hinten heraus.

Wie kann ich die Drehrichtung umkehren?

Verwenden Sie den Drehrichtungsumschalter oberhalb des Schalters. Der Pfeil auf dem Schalter zeigt die Drehrichtung an: nach vorne zum Schrauben, nach hinten zum Lösen.

Welche Größe hat der Antriebsvierkant?

Der Antriebsvierkant hat eine Größe von 1/2 Zoll (12,5 mm). Verwenden Sie passende Stecknüsse dieser Größe.

Was ist das maximale Drehmoment des Schlagschraubers YT82804?

Das maximale Drehmoment beträgt 350 Nm. Die Sicherheitskupplung löst automatisch aus, wenn dieses Drehmoment beim Schrauben erreicht wird.

Wie reinige und warte ich das Werkzeug?

Nach Gebrauch den Akku abnehmen. Reinigen Sie das Gehäuse, die Lüftungsschlitze und Schalter mit einem trockenen Tuch oder Druckluft mit einem Druck ≤ 0,3 MPa. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten.

Was tun, wenn das Werkzeug nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Drehrichtungsumschalter nicht in der Neutralstellung ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welchen Akkutyp verwendet der Schlagschrauber YT82804?

Er verwendet einen Lithium-Ionen-Akku (Li-Ion) mit 18 V und einer Kapazität von 2 Ah. Das mitgelieferte Ladegerät ist für diesen Akkutyp geeignet.

Wie schwer ist das Werkzeug ohne Akku?

Das Gewicht ohne Akku beträgt 1,9 kg.

Wird das Modell YT82804 mit Akku und Ladegerät geliefert?

Ja, das Modell YT82804 wird mit einem Li-Ion-Akku 2 Ah und einem Ladegerät geliefert. Achtung: Das Modell YT82805 enthält weder Akku noch Ladegerät.

BEDIENUNGSANLEITUNG YT82804 Yato

Nennumdrehungsgeschwindigkeit

Номинальные обороты

Номінальні оберти

Umschalter für die Drehrichtung

Elektronisch geregelte Umdrehungsgeschwindigkeit

Art des Akkumulators

Вид аккумулятора

Вид акумулятора

Akumuliatoriaus tipas

Akumulatora veids

Typ akumulátoru

Druh akumulátora

Bedienungsanleitung durchgelesen

Schutzhandschuhe verwenden

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

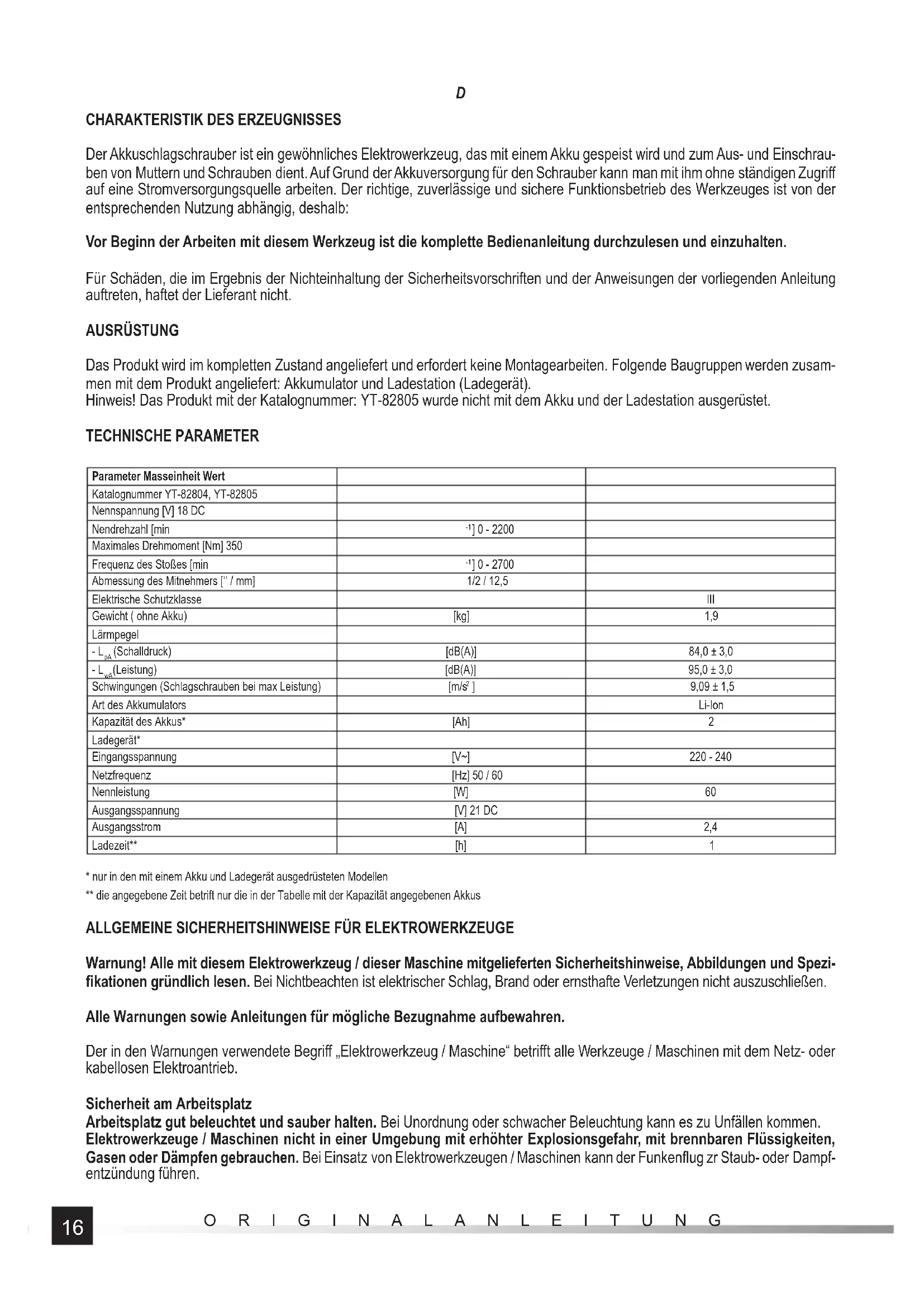

Der Akkuschlagschrauber ist ein gewöhnliches Elektrowerkzeug, das mit einem Akku gespeist wird und zum Aus- und Einschrauben von Muttern und Schrauben dient. Auf Grund der Akkuversorgung für den Schrauber kann man mit ihm ohne ständigen Zugriff auf eine Stromversorgungsquelle arbeiten. Der richtige, zuverlässige und sichere Funktionsbetrieb des Werkzeuges ist von der entsprechenden Nutzung abhängig, deshalb:

Vor Beginn der Arbeiten mit diesem Werkzeug ist die komplette Bedienanleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung auftreten, haftet der Lieferant nicht.

AUSRÜSTUNG

Das Produkt wird im kompletten Zustand angeliefert und erfordert keine Montagearbeiten. Folgende Baugruppen werden zusammen mit dem Produkt angeliefert: Akkumulator und Ladestation (Ladegerät). Hinweis! Das Produkt mit der Katalognummer: YT-82805 wurde nicht mit dem Akku und der Ladestation ausgerüstet.

TECHNISCHE PARAMETER

Parameter Masseinheit Wert
Katalognummer YT-82804, YT-82805
Nennspannung [V] 18 DC
Nendrehzahl [min	^-1 ] 0 - 2200
Maximales Drehmoment [Nm] 350
Frequenz des Stoßes [min	^-1 ] 0 - 2700
Abmessung des Mitnehmers [“ / mm]	1/2 / 12,5
Elektrische Schutzklasse		III
Gewicht ( ohne Akku)	[kg]	1,9
Lärmpegel
- L_DA (Schalldruck)	[dB(A)]	84,0 ± 3,0
- L_WA (Leistung)	[dB(A)]	95,0 ± 3,0
Schwingungen (Schlagschrauben bei max Leistung)	[m/s2]	9,09 ± 1,5
Art des Akkumulators		Li-Ion
Kapazität des Akkus*	[Ah]	2
Ladegerät*
Eingangsspannung	[V~]	220 - 240
Netzfrequenz	[Hz] 50 / 60
Nennleistung	[W]	60
Ausgangsspannung	[V] 21 DC
Ausgangsstrom	[A]	2,4
Ladezeit**	[h]	1

* nur in den mit einem Akku und Ladegerät ausgedrüsteten Modellen
** die angegebene Zeit betrifft nur die in der Tabelle mit der Kapazität angegebenen Akkus

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betrifft alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenflug zr Staub- oder Dampfentzündung führen.

D

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifi zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pfl egen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt.

D

Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.

Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Halteflächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen

Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Während der Nutzung des Werkzeuges muss man immer die in der Bedienanleitung beigefügten sowie auch in den anderen Anleitungen des Arbeitsschutzes enthaltenen Sicherheitshinweise beachten. Das Werkzeug darf keinen atmosphärischen Einflüssen ausgesetzt werden.

Vor Beginn der Nutzung muss man sich davon überzeugen, dass die verwendeten Kappen nicht beschädigt sind. Wenn Beschädigungen festgestellt werden, dann muss man diese Kappen gegen neue und mängelfreie Kappen austauschen. Die verwendeten Steckschlüssel und andere eingesetzte Werkzeuge müssen für den Betrieb mit Schlagwerkzeugen geeignet sein. Die beigefügten und eingesetzten Werkzeuge müssen funktionsfähig, sauber und unbeschädigt und ihre Abmessung an die Maße des Mitnehmers angepasst sein. Das Umarbeiten der Buchsen der Steckschlüssel oder des Mitnehmers ist verboten. Während der Arbeit muss man Schutzbrillen tragen, ebenso wird die Verwendung von Schutzhandschuhen und Schutzkleidung empfohlen.

Während der Arbeit muss der Schrauber beidhändig gehalten werden.

VORBEREITUNG FÜR DEN BETRIEB

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben!

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriff unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen!

Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation aufladen. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereffekt“, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen“ aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität aufladen. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr aufladen. Man darf auch kein übermäßiges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann.

Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausfluss des Elektrolyten kommen. Wenn ein Ausfluss erfolgt, dann muss man den Ausfluss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv

D

mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoff e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoffe behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierfirma), muss man entsprechend den Vorschriften für einen Gefahrenstofftransport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualifi zierten Person in Verbindung setzen.

Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoff en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen.

Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen.

Trennen Sie jetzt den Akku vom Werkzeug.

Schieben Sie den Akku w die Steckdose des Ladegerätes (II).

Dann wird das Ladegerät an die Netzsteckdose angeschlossen.

Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt.

Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist.

Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen.

Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

NUTZUNG DES WERKZEUGES

HINWEIS! Die Montage der Ausrüstung darf nur bei abgetrennter Stromversorgungsspannung erfolgen. Trennen Sie den Akku vom Werkzeug!

Betrieb mit einem Steckschlagschrauber

Vor dem Eindrehen einer Schraube oder Mutter mit einem Steckschlüssel muss man die Schraube oder Mutter von Hand auf das Gewinde schrauben (mindestens zwei Umdrehungen).

Man muss sich davon überzeugen, dass man in Bezug auf die Abmessungen des ab- oder anzuschraubenden Elements den richtigen Steckschlüssel gewählt hat. Bei schlecht gewählten Maßen kann es zur Zerstörung sowohl des Schraubers als auch der Mutter oder Schraube führen.

An- und Abschrauben

Installieren Sie auf dem Mitnehmer den entsprechenden Steckschlagschrauber.(III).

Mit dem Wählen der richtigen Drehrichtung wird der Schalter (IV) gedrückt. Der Pfeil auf dem Schalter verweist auf die Richtung der Linearbewegung der Mutter oder der Schraube während des Funktionsbetriebes..

Den Akkumulator an das Werkzeug anschließen.

Das Werkzeug beidhändig ergreifen (V).

Den Steckschlüssel auf die Mutter oder den Schraubenkopf schieben.

Den Schalter drücken und ihn festhalten. Der Druck auf den Schalter regelt die Drehgeschwindigkeit des Schraubers. Je größer der Druck auf den Schalter, desto größer die Drehgeschwindigkeit des Schraubers.

Nach dem Erreichen des maximalen Drehmoments spricht beim Anschrauben eine Überlastkupplung an und der Antrieb des Mitnehmers wird abgeschaltet. Man muss dann den Schalter loslassen und abwarten bis die Umdrehungen des Motors zum völligen Stillstand kommen.

Beim Abschrauben muss man sich dagegen überzeugen, dass das Drehmoment, mit dem die Mutter angeschraubt wurde, das Drehmoment des Schraubers nicht überschreitet. In solch einem Fall spricht auch die Überlastkupplung an und es kann sein, dass ein Abschrauben der Mutter nicht möglich ist.

D

Nach dem Abschrauben muss man den Druck auf den Schalter freigeben und abwarten bis die Umdrehungen des Motors zum völligen Stillstand kommen.

Nach beendeter Arbeit ist das Werkzeug von der Stromversorgung zu trennen und mit den Wartungsarbeiten zu beginnen.

Zusatzbemerkungen

Währen des Betriebes sind regelmäßige Pausen einzuhalten.

Es darf nicht zugelassen werden, dass das Werkzeug überlastet wird; die Temperatur der Außenflächen darf 60°C nicht überschreiten.

Nach beendeter Arbeit ist das Werkzeug auszuschalten, der Akku abzutrennen sowie Wartungsarbeiten und Sichtprüfungen durchzuführen.

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleich eines

Werkzeuges mit dem anderen herangezogen werden. Ebenso kann der erklärte Gesamtwert der Schwingungen bei einer Vorbewertung der Exposition verwendet werden.

Hinweis! Die Emission der Schwingungen während des Betriebes mit dem Werkzeug kann sich von dem erklärten Wert unterscheiden, und zwar in Abhängigkeit von der Verwendungsart des Werkzeuges.

Hinweis! Man muss die Sicherheitsmittel bestimmen, die den Bediener schützen sollen, und die sich auf eine Bewertung der Gefahren unter realen Nutzungsbedingungen stützen (unter Einberechnung dessen, dass alle Teile des Betriebszyklusses, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktvierung berücksichtigt werden).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.

RUS

TECHNISCHE PARAMETERS

Parameter Maateenheid Waarde
Catalogusnummer YT-82804, YT-82805
Nominale spanning [V] 18 DC
Nominaal toerental [min	^-1 ] 0 - 2200
Maximaal koppel [Nm] 350
Slagfrequentie [min	^-1 ] 0 - 2700
Grootte meeneemplaat [°/ mm]	1/2 / 12,5
Elektrische veiligheidsklasse		III
Massa ( zonder accu)	[kg]	1,9
Lawaainiveau
- L_pA (druk)	[dB(A)]	84,0 ± 3,0
- L_pA (vermogen)	[dB(A)]	95,0 ± 3,0
Trillingen (indraaien met slag bij max. vermogen)	[m/s2]	9,09 ± 1,5
Accutype		Li-ion
Accucapaciteit*	[Ah]	2
Lader*
Ingaande spanning	[V~]	220 - 240
Netwerkfrequentie	[Hz]	50 / 60
Nominaal vermogen [W]	60
Uitgaande spanning	[V] 21 DC
Uigaande stroom	[A]	2,4
Laadtijd**	[h]	1

VOORBEREIDENDE WERKZAAMHEDEN
