MODE D'EMPLOI DPPS6015 VOLTCRAFT

Appareil d'alimentation pour laboratoire

Mode d'emploi

Page 75 – 110

Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 75.

1. Introduction......76
2. Utilisation prévue....77
3. Contenu de l'emballage....78
4. Explication des symboles....79
5. Consignes de sécurité....80

a) Personnes/Produit 80 b) Divers....82

1. Éléments de fonctionnement....82
2. Mise en service 84

a) Raccordement du câble réseau... 84 b) Installation de l'appareil 84 c) Généralités... 84

1. Fonctionnement normal 86

a) Régler la limitation de courant 86 b) Régler la tension de sortie....87 c) Branchement d'un consommateur....87

1. Fonctionnement emplacement de mémoire «Preset» et «Set»......88

Les emplacements de mémoire occupent «Set»......90 Réinitialiser les emplacements de mémoire au réglage d'usine....90

1. Fonctionnement à distance «Remote Ctrl»......91

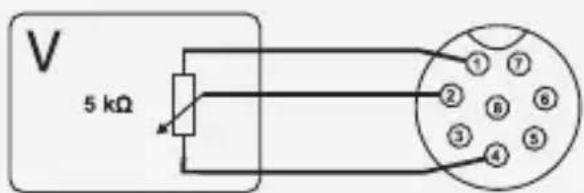

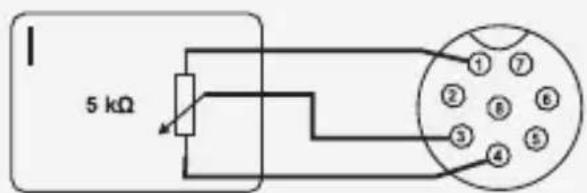

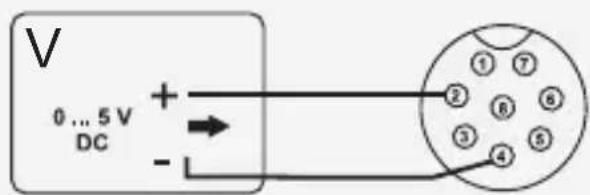

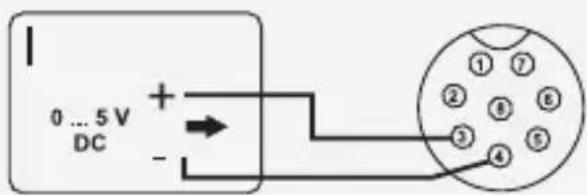

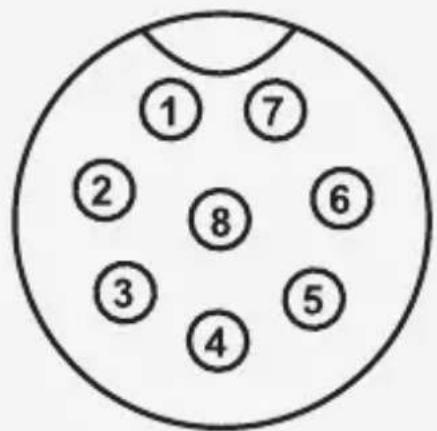

a) Préparation de la connexion de la télécommande....91 b) Commande via une source de tension externe....92 c) Commande via une résistance réglable (potentiomètre)....93 d) Sortie commande à distance (marche/arrêt)....94

1. Fonction de détection (1086562)....95
2. Installation du logiciel 96
3. Contrôle en utilisant le logiciel PC....96

a) Utilisation du logiciel d'exploitation et fonctionnement de base....97 b) Mémoire interne préréglée....99 c) Journal de données....100 d) Configuration....101

1. Dispositifs de protection....102

a) Mise hors tension en cas de surtension....102 b) Mise hors tension en cas de surchauffe....102 c) Mise hors tension en cas de surcharge....103

1. Entretien et nettoyage....103

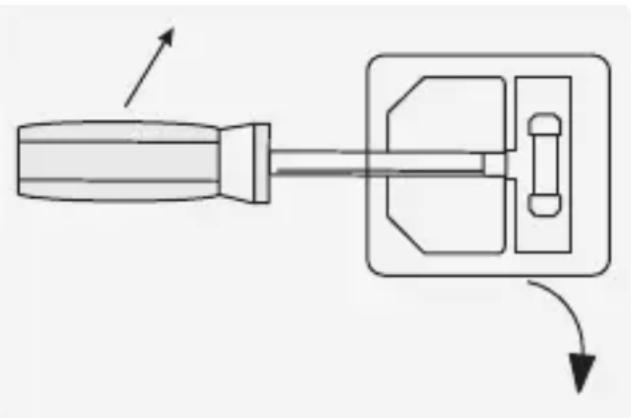

a) Remplacement du fusible de secteur....103

1. Dépannage....104
2. Élimination des déchets....105
3. Caractéristiques techniques....106
4. Fonctions supplémentaires....109

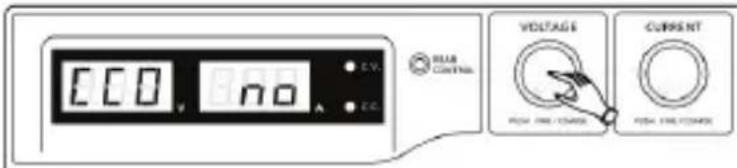

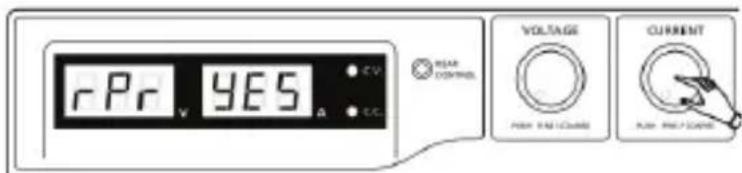

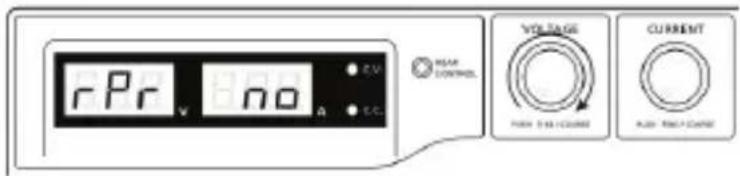

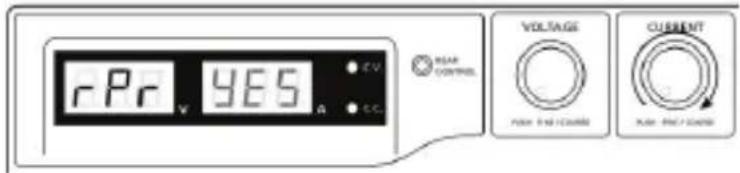

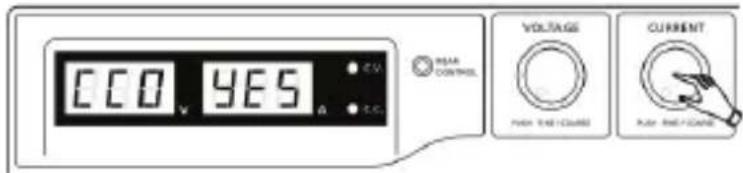

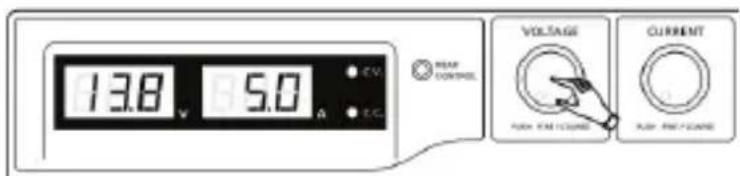

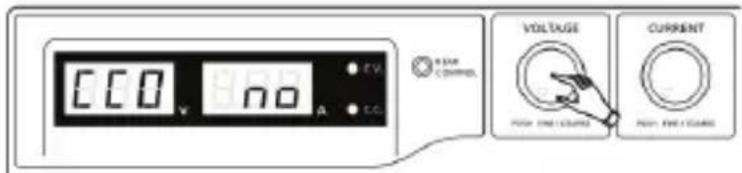

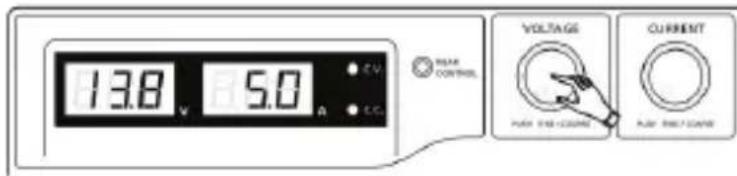

a) Remettre l'unité à zéro manuellement....109 b) Réinitialiser les préréglages de sortie (P1/P2/P3) aux valeurs par défaut......110

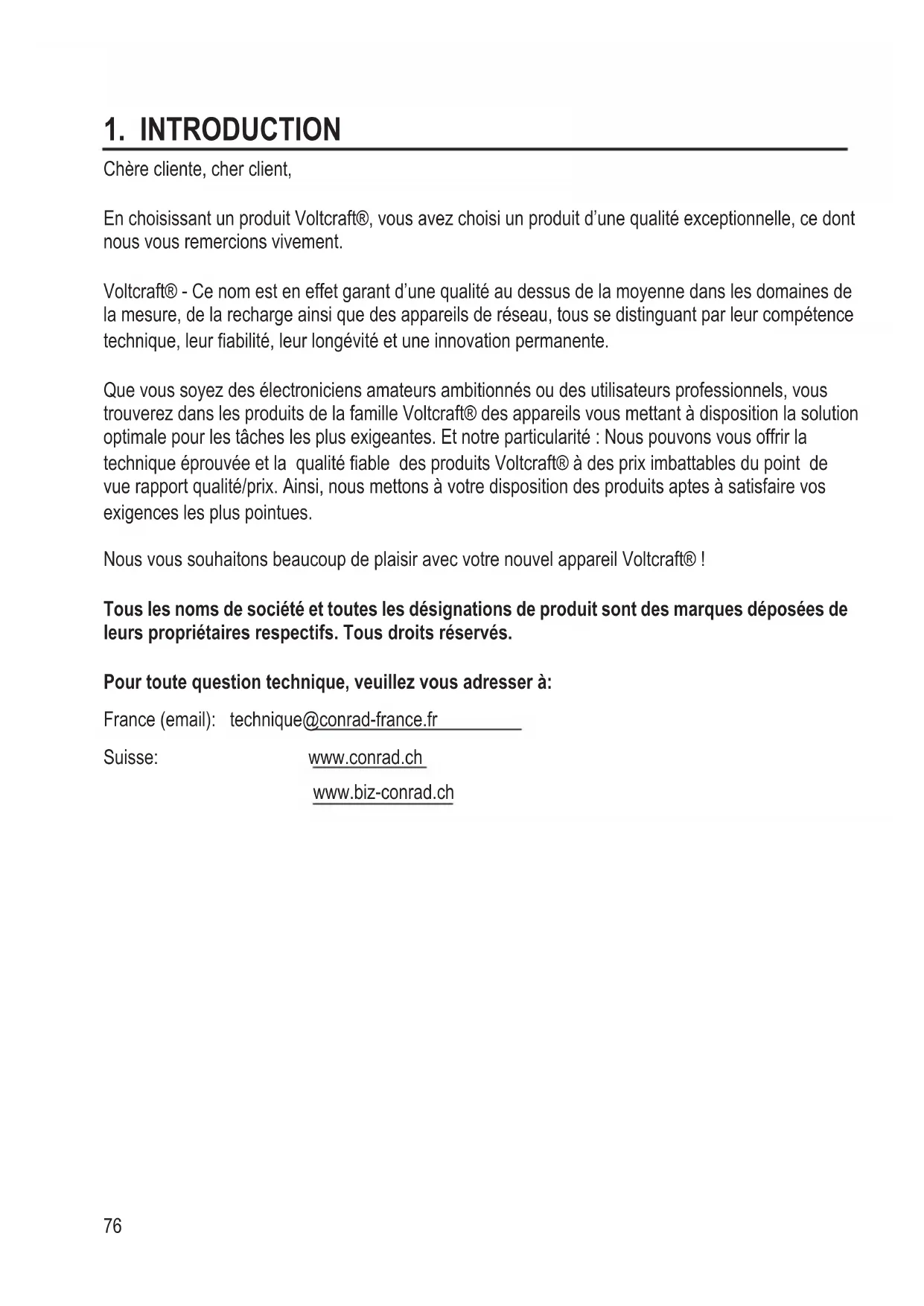

1. Introduction

Chère cliente, cher client,

En choisissant un produit Voltcraft®, vous avez choisi un produit d'une qualité exceptionnelle, ce dont nous vous remercions vivement.

Voltcraft® - Ce nom est en effet garant d'une qualité au-dessus de la moyenne dans les domaines de la mesure, de la recharge ainsi que des appareils de réseau, tous se distinguant par leur compétence technique, leur fiabilité, leur longévité et une innovation permanente.

Que vous soyez des électroniciens amateurs ambitieux ou des utilisateurs professionnels, vous trouverez dans les produits de la famille Voltcraft® des appareils vous mettant à disposition la solution optimale pour les tâches les plus exigeantes. Et notre particularité : Nous pouvons vous offrir la technique éprouvée et la qualité fiable des produits Voltcraft® à des prix imbattables du point de vue rapport qualité/prix. Ainsi, nous mettons à votre disposition des produits aptes à satisfaire vos exigences les plus pointues.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil Voltcraft® !

Tous les noms de société et toutes les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question technique, veuillez vous adresser à:

L'alimentation de laboratoire sert de source de tension CC sans potentiel pour faire fonctionner les consommateurs basse tension. La sortie réglable peut être tirée sur l'avant jusqu'à 5 A maxi et sur l'arrière jusqu'à la puissance électrique nominale. La sortie avant est limitée à 5 A et protégée contre la surcharge. Les tensions dangereuses > 75 V/CC peuvent être obtenues lors d’un montage en série des sorties de plusieurs alimentations. À partir de cette tension et pour des raisons de sécurité, il faut utiliser des fils/câbles de mesure à double isolation. Le raccordement est effectué à l'avant par des prises de sécurité de 4 mm et à l'arrière par des prises à vis à courant fort. Les sorties (avant et arrière) sont reliées ensemble.

Les câbles de raccordement utilisés doivent être bien dimensionnés. Une section de conducteur trop faible peut surchauffer et provoquer des incendies.

Les données de sortie des appareils d'alimentation de laboratoire sont les suivantes:

Type Tension de sortie Courant de sortie		(totale, MAIN + AUX)
DPPS-16-30 1 – 16 V/CC 0 – 30	A
DPPS-32-15 1 – 32 V/CC 0 – 15	A
DPPS-60-8 1 – 60 V/CC 0 – 8 A
DPPS-16-40 1 – 16 V/CC 0 – 40	A
DPPS-32-20 1 – 32 V/CC 0 – 20	A
DPPS-60-10 1 – 60 V/CC 0 – 10	A
DPPS-16-60 1 – 16 V/CC 0 – 60	A
DPPS-32-30 1 – 32 V/CC 0 – 30	A
DPPS-60-15 1 – 60 V/CC 0 – 15	A

Le réglage de la tension et du courant se fait par des régulateurs numériques approximatifs et précis afin de permettre un réglage rapide et précis des valeurs. Les valeurs sont affichées sur l'écran clair. La limitation de courant pour le fonctionnement à courant constant peut être préréglée sans pont de court-circuit.

L'alimentation est commandable à distance. La tension de sortie et le courant de sortie peuvent être réglés par une tension externe (0 - 5 V/CC) ou par un potentiomètre externe (5 kOhm). La sortie CC peut être activée et désactivée par un contact de sécurité.

Trois emplacements de mémoire librement programmables peuvent être occupés avec des tensions fixes et des limites de courant différentes. Le commutateur se trouve à l'arrière.

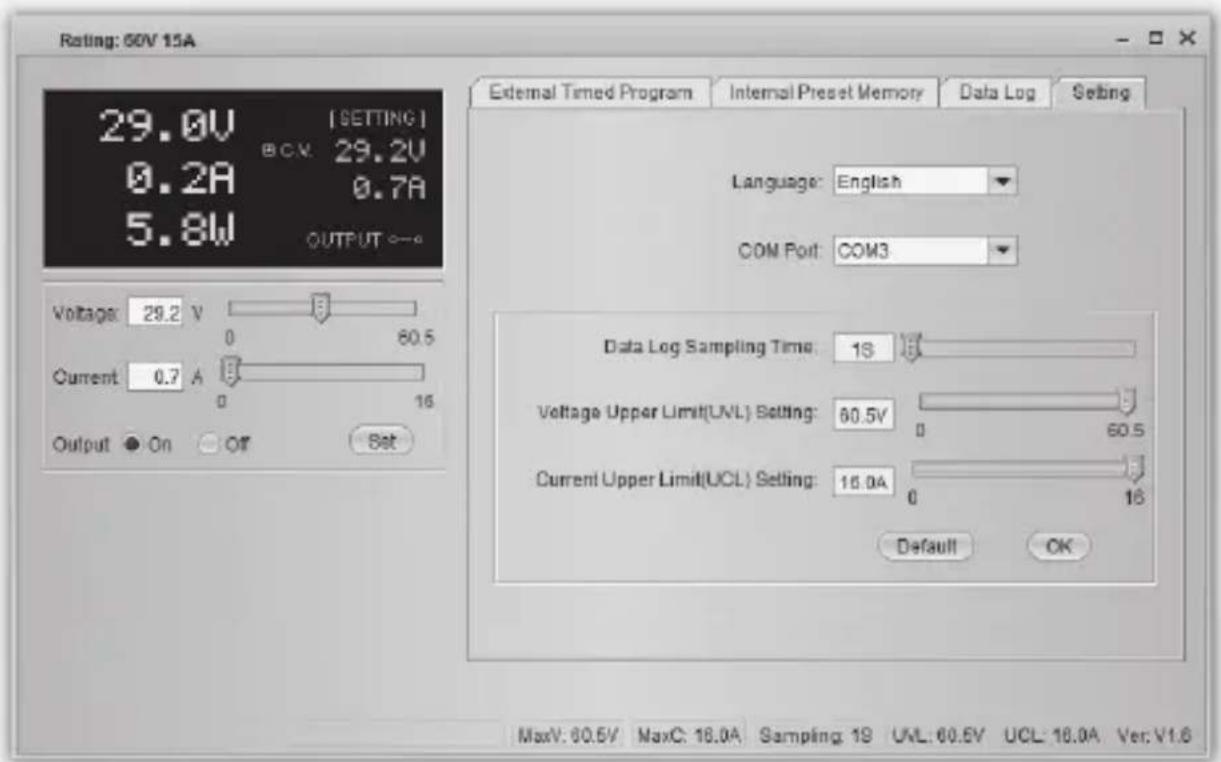

Avec le logiciel fourni et la connexion USB, l'alimentation peut être contrôlée par un PC pour exécuter des opérations cycliques. Plus de 2_ jeux de tension et de courant de différentes durées peuvent être programmés dans l'opération et les opérations cycliques peuvent être répétées jusqu'à 999 fois.

L'appareil est protégé contre les surcharges et les courts-circuits et contient une température de coupure de sécurité. L'alimentation de laboratoire appartient à la classe de protection 1. Elle est uniquement homologuée pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230V/CA.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

Observez toutes les consignes de sécurité et renseignements contenus dans ce mode d'emploi.

3. Contenu de l'emballage

• Appareil d'alimentation pour laboratoire
• Connecteur de raccordement à distance
• Câble d'alimentation avec contact de mise à la terre
• Câble USB
• CD (logiciel)
• Mode d'emploi

Mode d'emploi actualisé :

1. Ouvrez la page Internet www.conrad.com/downloads dans votre navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue, puis saisissez le numéro de commande correspondant dans le champ de recherche. Une fois la recherche commencée, vous pouvez télécharger les documents trouvés.

Dans ce mode d'emploi, le symbole avec un point d'exclamation dans un triangle signale des consignes importantes, qui doivent être absolument respectées.

Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute compromission de la sécurité électrique de l'appareil.

Ce symbole peut être rencontré lors de conseils et renseignements qui vous sont donnés sur le fonctionnement.

Réservé à une utilisation dans des locaux secs.

Cet appareil est homologué CE et répond aux directives nationales et européennes requises.

Raccordement du conducteur de protection. Cette vis ne doit pas être desserrée.

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfant très dangereux.
• Gardez le produit à l'abri des températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit:

-présente des traces de dommages visibles, -le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions défavorables ou bien - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
• Les appareils nécessitant du courant électrique ne doivent pas être mis entre les mains des enfants. C'est pourquoi vous devez être particulièrement attentifs à l'utilisation du produit si des enfants sont présents, en particulier si ceux-ci essayent de mettre des objets dans les ouvertures du boîtier de l'appareil. Vous encourrez un risque d'électrocution pouvant entraîner la mort.
• Ne versez jamais de liquides sur des appareils électriques et ne posez jamais d'objets remplis de liquides (comme des vases par exemple) sur ou à proximité de l'appareil. Vous encourez un risque d'incendie ou d'électrocution pouvant entraîner la mort.
• N'utilisez le produit que dans des pièces fermées et sèches. N'exposez jamais l'appareil à l'humidité ou à des liquides. Sinon, vous encourez un risque d'électrocution pouvant entraîner la mort.
• Dans les écoles, les centres de formations, les ateliers de loisirs et les ateliers en libre service, l'utilisation d'appareils électriques doit être surveillée par du personnel formé.

- Dans des locaux commerciaux, veuillez vous tenir aux consignes de prévention d'accidents des associations professionnelles d'installations et de systèmes électriques.

- Lors de l'ouverture des couvercles ou de l'enlèvement de pièces, des éléments conducteurs d'électricité peuvent être dégagés. Pour cette raison, débranchez le produit de toutes les sources d'énergie avant un entretien ou une mise en état. Les condensateurs dans l'appareil peuvent conserver des charges, même si l'appareil a été déconnecté de toute source de tension.

- Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.

- Ne portez pas de bijoux métalliques tels que des bracelets, des bagues, des colliers, etc. lorsque vous manipulez les alimentations électriques ou des chargeurs. Ne reliez en aucun cas les alimentations électriques ou des chargeurs à des humains ou des animaux.

- Avant chaque utilisation, vérifiez que le produit ne soit pas endommagé. Si vous constatez des dommages, n'utilisez plus le produit. Débranchez l'appareil du secteur et enlevez l'alimentation de la prise de courant. Portez ensuite le produit dans un atelier de réparation spécialisé.

- Utilisez uniquement une prise de courant répondant aux normes (230V~/50Hz) du réseau d'alimentation électrique public.

La prise de courant doit être située à proximité de l'appareil et être facilement accessible.

- Ne touchez pas le cordon d'alimentation s'il est endommagé. La prise secteur respective doit être d'abord mise hors tension (par exemple via le disjoncteur respectif). Vous pouvez ensuite retirer soigneusement la fiche de la prise de courant. Ne jamais utiliser le produit si le câble d'alimentation est endommagé.

- Un câble d'alimentation endommagé ne doit être remplacé uniquement par le fabricant, un atelier commandité par le fabricant ou une personne qualifiée, afin d'éviter tout danger.

- Ne jamais brancher ou débrancher la prise secteur lorsque vos mains sont humides.

- Ne pas débrancher l'alimentation en tirant sur son câble!

- L'alimentation doit être retirée de la prise de courant dans les conditions suivantes : - avant le nettoyage du produit - en cas de tempête - si le produit n'est pas utilisé pendant un temps prolongé.

- Pendant l'utilisation, veillez à ce que le produit dispose d'une aération suffisante. Ne couvrez pas les ouvertures d'aération avec des journaux, des couvertures, des rideaux ou des objets similaires. Respectez une distance minimale de 15cm avec les autres objets.

- Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou endommagés par des bords coupants.

• Ne placez aucun appareil ayant des champs électromagnétiques puissants tels que des transformateurs, des moteurs, des téléphones sans fil, des appareils de radio, etc. à proximité du produit, car il pourrait interférer avec le produit.
• N'utilisez pas le produit dans des endroits ou des locaux présentant des conditions défavorables. Cela pourrait conduire à l'endommagement de l'électronique très sensible à l'intérieur du produit et peut avoir pour conséquence des dangers mortels. Les conditions défavorables sont :

- Une humidité de l'air élevée (> 80 % d'humidité relative, condensation)

- Humidité, de la poussière, des gaz inflammables, des vapeurs de solvants, de l'essence

-Une température ambiante élevée (> env. + 50 °C)

- Des champs électromagnétiques (moteurs, transformateurs, systèmes audio pour le modélisme, etc.) ou des champs électrostatiques

- Ne pas utiliser le produit immédiatement après l'avoir passé d'une zone froide à une zone chaude. De l'eau de condensation risque de détruire le produit. Attendre que le produit se soit adapté à la nouvelle température ambiante avant utilisation.

B) divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous n'êtes pas sûr de la bonne connexion ou de la bonne utilisation, ou si vous avez une question qui n'est pas couverte par ces instructions, n'hésitez pas à contacter notre support technique ou un spécialiste qualifié.

6. Éléments de fonctionnement

1. Écran LED avec affichage de la C. V. (tension constante) et du C. C. (courant constant)
2. Indicateur de contrôle arrière «REAR CONTROL»
3. Bouton «VOLTAGE» (contrôle de la tension de sortie)
4. Bouton «CURRENT» (contrôle du courant de sortie)
5. Interrupteur «POWER» (Marche/Arrêt)

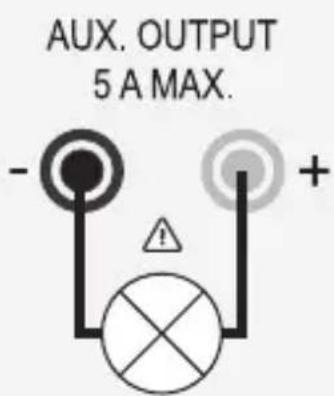

6. «AUX. OUTPUT 5A MAX» (Terminaux de sortie auxiliaires)

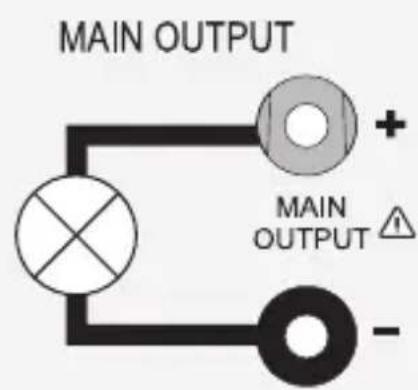

7. «MAIN OUTPUT» (Terminaux de sortie)
8. Commutateur de sélection «MODE» (sélection du mode)
9. Commutateur de sélection «RECALL» (rappel)
10. Borne de la télécommande «Remote Control»
11. Grille d'admission de l'air du ventilateur de refroidissement
12. Alimentation et fusible
13. Port USB

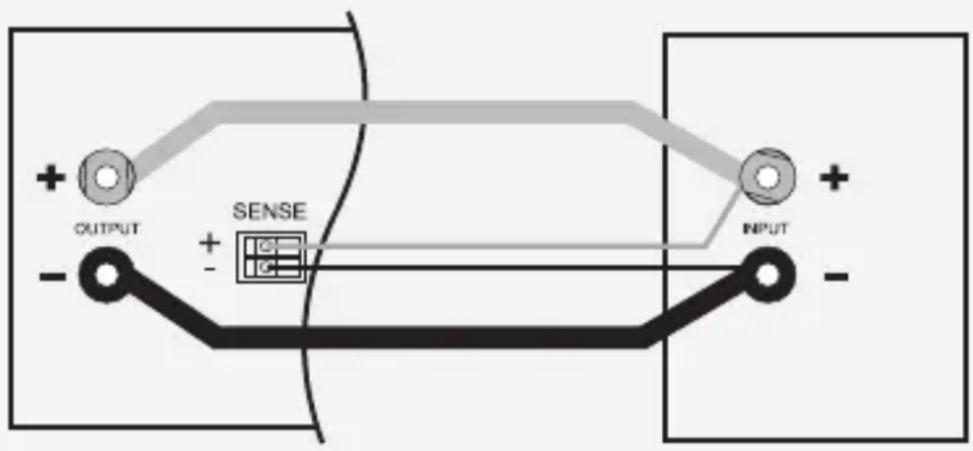

14. Terminaux «SENSE» (Terminaux de détection)

1086555 / 1086556 / 1086558 / 1086559 / 1086560 / 1086561 / 1086562 / 1086563 / 1086564

7. Mise en service

L'alimentation de laboratoire n'est pas un chargeur d'accumulateurs. Afin de recharger des accumulateurs, utilisez un chargeur adéquat muni d'un dispositif d'interruption de charge approprié.

La surface du boîtier chauffe en cas de fonctionnement prolongé à une charge nominale. ATTENTION ! Éventuels risques de brûlures ! Veiller impérativement à une aération suffisante du bloc d'alimentation et ne jamais utiliser l'appareil partiellement ou entièrement couvert, afin d'éviter tout dommage éventuel.

Veillez à ce qu'un consommateur soit mis hors circuit lors du branchement au bloc d'alimentation. Un consommateur en circuit peut provoquer une formation d'étincelles lors du branchement aux douilles de raccordement du bloc d'alimentation, ce qui peut entraîner l'endommagement des douilles ainsi que les câbles connectés et/ou de leurs bornes.

En cas d'inutilisation de votre alimentation, éteignez-la et débranchez-la du secteur. Les affichages restent allumés quelques secondes après l'arrêt pour décharger les condensateurs internes et sauvegarder les derniers paramètres réglés.

Veillez à ce que les câbles de raccordement CC disposent d'une section suffisante, une surcharge pouvant provoquer un incendie de câbles.

Raccordement du câble réseau

1. Branchez le cordon secteur de sécurité sur la fiche (12) du bloc d'alimentation. Veillez à ce que le branchement soit correctement positionné.
2. Branchez le cordon secteur à une prise de courant de sécurité avec protection mise à la terre. La longueur totale du câble réseau jusqu'à la prise de courant ne doit pas excéder 3 m.

B) Installation de l'appareil

Placez l'alimentation de laboratoire sur une surface stable, plane et non fragile. Veillez à ne pas recouvrir les fentes d'aération du boîtier.

C) Généralités

L'alimentation de laboratoire est pilotée par un microprocesseur et est commandée par deux régulateurs numériques (codeur incrémental sans position finale) à touches. Ceci permet la régulation grossière et précise par un régulateur.

Après la mise en service, un contrôle du système est effectué. L'état du contrôle est affiché sur les deux affichages. L'ordre d'affichage est le suivant :

-EU 1.6

Affichage de la version logicielle actuelle.

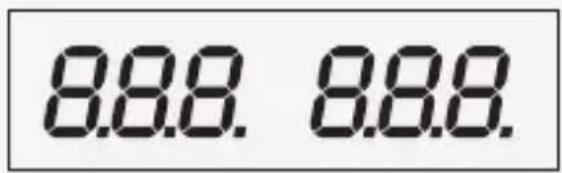

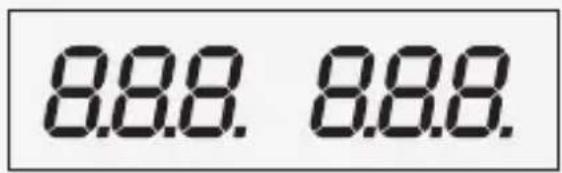

8.8.8 8.8.8.

Test de segment pour vérifier le fonctionnement de l'affichage avec chaque segment. Puis, test des affichages LED «C. V.», «C. C.» et «REAR CONTROL.»

tE 5t

Le test système des dispositifs de protection commence.

OUP CHE

Vérification de la protection contre la surtension.

OLP CHE

Vérification de la protection contre la surcharge.

OTP CHE

Vérification de la protection contre la surtempérature.

FAN CHE

Test de ventilateur. Le ventilateur est vérifié brièvement sur toute la plage de vitesse de rotation. L'augmentation de la vitesse de rotation du ventilateur est audible.

0 P OFF

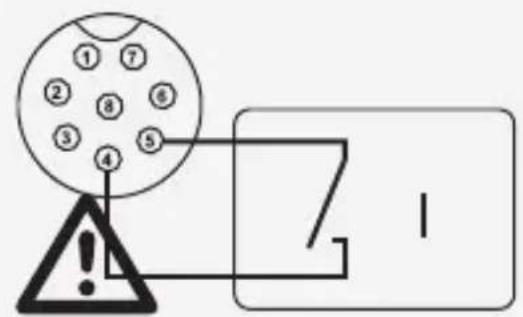

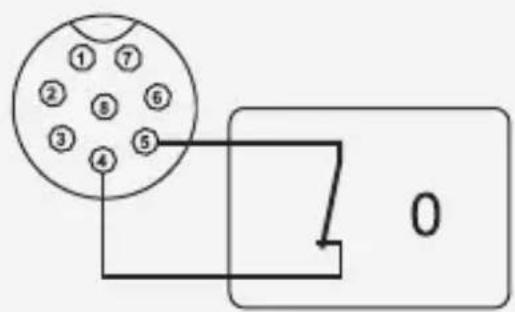

Vérification de la fonction de commande à distance «Arrêt sortie». Après cette étape, l'affichage de fonctionnement normal revient.

L'alimentation permet un fonctionnement en 4 modes. Ces modes sont sélectionnés par un bouton poussoir à l'arrière «MODE» (8). Les modes suivants sont possibles :

Normal Fonctionnement normal. Le réglage de la tension et du courant est effectué à l'avant.

Preset Fonctionnement emplacement de mémoire. Il est possible d'enregistrer, dans l'appareil trois tensions fixes et de les sélectionner à l'aide de cette fonction «Preset». La sélection de l'emplacement de mémoire est effectuée par le bouton poussoir «RECALL» (9). Les régulateurs avant sont désactivés.

Remote Ctrl Fonctionnement à distance. L'alimentation peut être pilotée par une tension externe ou par un potentiomètre externe. Le réglage précis peut être effectué pour la tension et le courant. Les régulateurs avant sont désactivés.

Set Mode réglage. Les trois emplacements Preset sont libres pour la programmation. Sélectionner l'emplacement sur le bouton poussoir «RECALL» (9) et effectuer les réglages sur les régulateurs individuels (3, 4).

Les différents modes de fonctionnement sont décrits plus précisément ci-après.

8. Fonctionnement NORMAL

En fonctionnement normal, l'alimentation peut être commandée par les régulateurs avant. ATTENTION, veillez à ce que le bouton poussoir «MODE» soit en position «Normal». Enlevez les consommateurs raccordés de la sortie (6 ou 7).

Mettez en marche le secteur d'alimentation par l'interrupteur marche/arrêt «POWER» (5). L'écran (1) s'allume et affiche la tension et le courant, après un auto-test rapide.

Normal

Preset

Remote Ctrl

Set

Réglez toujours la limitation de courant avant de régler la tension. Un courant trop élevé peut endommager vos câbles de raccordement, un courant trop faible (<1 A) peut limiter la tension de sortie.

A) Régler la limitation de courant

Le réglage du courant de sortie est un mécanisme de protection pour protéger le consommateur ou les câbles de raccordement. La limitation de courant peut être préréglée sans court-circuit sur la sortie. L'alimentation délivre alors au plus le courant préréglé.

1. Retirez les consommateurs connectés de l'alimentation.
2. Mettez en marche le secteur d'alimentation par l'interrupteur de service «POWER»(5). L'écran (1) s'allume et affiche la tension et le courant, après un auto-test rapide.
3. Réglez la limitation de courant sur le régulateur «CURRENT» (4) en fonction de vos applications.
4. Tournez le régulateur et la valeur de limitation de courant apparaît.

1. Tournez le régulateur vers la gauche ou la droite pour régler la limitation de courant. Après l'allumage, la plage de réglage précis (0,1 A) est toujours active. Elle est représentée par un chiffre légèrement plus clair. Appuyez brièvement de l'avant sur le régulateur. L'emplacement décimal (1,0 ou 0,1) de la plage de réglage change à chaque appui. En tournant, vous changez la valeur.
2. Le réglage peut être grossier (dans la plage de réglage des unités) ou précis (dans la plage des dizièmes).
3. Lorsque la valeur de courant souhaitée a été réglée, l'affichage passe après 2 secondes environ automatiquement sur l'affichage normal.

Si l'intensité de courant préréglée est atteinte en service normal, le bloc d'alimentation passe en mode de limitation du courant et réduit alors la valeur de tension. Ce mode est signalé par l'indicateur d'état rouge « C. C. » (1).

B) Régler la tension de sortie

La tension de sortie peut être réglée par le régulateur «VOLTAGE» (3). Les réglages grossier et précis sont effectués de la même manière que pour le réglage de la limitation de courant.

De par la grande plage de réglage, il se peut que le réglage de la tension nécessite env. 1-2 secondes avant de passer d'une valeur élevée à une valeur de tension plus basse.

En service normal, l'appareil fonctionne en mode de tension constante. C'est-à-dire que l'alimentation fournit une tension de sortie préréglée constante. Ce mode est signalé par l'indicateur d'état vert «C. V.» (1).

C) Branchement d'un consommateur

Veillez à ce que le consommateur soit mis hors circuit lors du branchement au bloc d'alimentation. La consommation maximale de courant du consommateur connecté ne doit pas dépasser les spécifications indiquées dans les caractéristiques techniques.

Les tensions dangereuses, voire mortelles, au contact peuvent se produire avec le montage en série de plusieurs alimentations (> 75 V CC). À partir de cette tension, vous ne devez utiliser que des accessoires à double isolation (câbles de raccordement, câbles de mesure etc.).

Évitez d'utiliser des câbles et contacts métalliques dénudés. Couvrez tous ces endroits à l'aide d'isolants appropriés, difficilement inflammables ou d'autres mesures et préservez-les ainsi de tout contact direct et des courts-circuits.

Veillez à ce que la section du conducteur soit suffisante pour l'intensité de courant prévue.

L'alimentation dispose de deux sorties. Ces sorties ont toujours la même tension de sortie. Leur différence réside dans la charge admissible de courant.

Aux bornes AUX. OUTPUT 5A MAX. (6) on ne peut tirer qu'un courant maximal de 5 A. Un dispositif de protection contre les surintensités par PTC protège ces bornes contre toute surcharge et interrompt l'alimentation électrique lorsqu'il se déclenche (> 5 A). Pour réinitialiser l'unité, mettez-la immédiatement hors tension, puis laissez-la refroidir à la température ambiante avant de l'utiliser à nouveau.

Les bornes de SORTIE PRINCIPALE (prises à vis) (7) situées à l'arrière sont adaptées pour le courant nominal entier. À partir d'un courant de sortie de 5 A, nous vous recommandons l'utilisation des bornes à vis des prises arrière, pour éviter une surchauffe des prises enfichables.

1. Retirez les consommateurs connectés de la sortie.
2. Mettez en marche le secteur d'alimentation par l'interrupteur marche/arrêt «POWER» (5). L'indicateur de fonctionnement (1) s'allume et l'écran affiche la tension et le courant.
3. Réglez les paramètres selon vos spécifications, comme décrit au chapitre «Mise en service».
4. Vérifiez à nouveau que la tension de sortie est bien réglée.
5. Reliez le pôle positif (+) du consommateur à la douille rouge «+» et le pôle négatif (-) à la douille noire «-» de la sortie respective (à l'avant = AUX. OUTPUT 5A MAX. (6), à l'arrière = «MAIN OUTPUT»(7)).

AUX. OUTPUT 5 A MAX.

Le consommateur connecté peut maintenant être mis en marche.

La consommation électrique du consommateur raccordé est affichée en Ampère (A) sur l'écran (1).

9. Fonctionnement emplacement de mémoire «PRESET» et «SET

Il est possible d'enregistrer, dans l'appareil, trois tensions fixes, de les enregistrer par la fonction «Set» et de les sélectionner directement à l'aide de la fonction «Preset».

En usine, les trois emplacements de mémoire (P1, P2, P3) sont préréglés.

Ils sont occupés comme suit :

Type\Mémoire	P1 P2 P3
	Tension Courant Tension Courant Tension Courant
DPPS-16-30 5 V Maximum 13,8 V Maximum 15 V Maximum
DPPS-32-15 5 V Maximum 13,8 V Maximum 25 V Maximum
DPPS-60-8 5 V Maximum 13,8 V Maximum 55 V Maximum
DPPS-16-40 5 V Maximum 13,8 V Maximum 15 V Maximum
DPPS-32-20 5 V Maximum 13,8 V Maximum 25 V Maximum
DPPS-60-10 5 V Maximum 13,8 V Maximum 55 V Maximum
DPPS-16-60 5 V Maximum 13,8 V Maximum 15 V Maximum
DPPS-32-30 5 V Maximum 13,8 V Maximum 25 V Maximum
DPPS-60-15 5 V Maximum 13,8 V Maximum 55 V Maximum

Veillez à ce qu'aucun consommateur ne soit raccordé.

Vous pouvez également définir la mémoire à l'aide du logiciel fourni, consultez à ce sujet le chapitre "Contrôle à l'aide du logiciel PC".

1. Activez la fonction «Preset» à l'aide du bouton MODE (8) située à l'arrière.
2. Placez l'interrupteur sur la position «Preset».

L'affichage LED avant «REAR CONTROL» (2) s'allume. Les régulateurs avant sont désormais désactivés.

1. Sélectionnez, sur le bouton poussoir arrière «RECALL» (9), l'emplacement de mémoire correspondant «P1, P2 ou P3». La tension de sortie correspondante est indiquée à l'écran (1).
2. Le consommateur peut maintenant être connecté et mis en marche.
3. Pour désactiver la fonction de tension fixe, poussez le bouton poussoir «MODE» (8) en position «Normal». L'affichage LED «REAR CONTROL» (2) s'éteint. Vous passez en mode de fonction normal de l'alimentation (enlevez toujours auparavant les consommateurs CC !)

MODE Normal Preset Remote Ctrl Set P1 P2 RECALL P3

Les emplacements de mémoire occupent «set

Tous les trois emplacements de mémoire peuvent être occupés avec des valeurs de tension de sortie et de limitation de courant propres à l'utilisateur.

Veillez à ce qu'aucun consommateur ne soit raccordé.

1. Activez la fonction «Set» à l'aide du bouton poussoir arrière «MODE» (8). Placez l'interrupteur sur la position «Set». L'affichage LED avant «REAR CONTROL» (2) s'allume. Sélectionnez, sur le bouton poussoir arrière «RECALL» (9), l'emplacement de mémoire correspondant «P1, P2 ou P3». Les valeurs correspondantes de tension et de courant sont affichées sur l'écran (1).
2. Les régulateurs avant (3 et 4) vous permettent de régler la tension de sortie et la limitation de courant souhaitées.
3. Répétez, si besoin, ces étapes avec les autres emplacements de mémoire.
4. Une fois tous les paramètres réglés, repoussez le bouton poussoir «MODE» (8) en position «Preset» pour le fonctionnement à tension fixe, ou en position «normal» pour le fonctionnement standard.

B) Réinitialiser les emplacements de mémoire au réglage d'usine

1. Eteignez l'alimentation.
2. Appuyez simultanément sur les deux régulateurs à l'avant et maintenez-les appuyés.
3. Mettez le bloc d'alimentation en marche. Dès que les affichages s'allument, relâchez les deux régulateurs. Les paramètres préréglés en usine sont à nouveau présents.

10. Fonctionnement à distance «REMOTE CTRL

La tension avec une source externe peut se régler par le biais de la prise de télécommande intégrée «Remote Control» (10) ou d'une résistance réglable de façon externe (à savoir le potentiomètre). Le raccordement de la commande à distance est effectué sur la prise «Remote Control» (10). Une prise à distance est disponible pour le raccordement.

En fonctionnement à distance, le chemin de commande du courant doit toujours également être raccordé, car la sortie commute sinon en mode de limitation de courant «C. C.» et limite ainsi la tension de sortie.

A) préparation de la connexion de la télécommande

1. Dévissez la vis latérale de la fiche femelle fournie et retirez la prise de contact avant, noire en la tournant légèrement.
2. Introduire par l'arrière trois câbles de raccordement d'une section de conducteur de minimum 0,34mm² à travers la cosse en métal. Braser solidement ces câbles sur les drapeaux de brasage N° 1, 2, 3, 4 et 5 de la prise de contact noire. Veillez à ne pas provoquer de court-circuit.

Les chiffres des drapeaux de brasage sont indiqués sur l'isolant noir.

Marquer les extrémités de câble découvertes à l'aide des chiffres de contact correspondants (1 à 5) afin d'éviter toute confusion. Insérer, dans le sens inverse, la prise de contact noire dans la cosse en métal, puis la visser avec précaution.

L'affectation des contacts est la suivante :

Contact 1 Tension de commande interne + 5 V/CC (< 50 mA)

Contact 2 Réglage de la tension

Contact 3 Réglage du courant

Contact 4 Masse référence («Terre»)

Contact 5 Sortie marche / arrêt

Contact 6 – 8 non affecté

① ⑦ ② ⑧ ⑥ ③ ⑤ ④

B) commande via une source de tension externe

L'alimentation peut être commandée à distance avec une source de tension externe de 0 à 5 V/CC sur toute la plage de tension et de courant.

Procéder comme suit pour le raccordement :

Reliez les câbles de raccordement du connecteur à distance comme illustré :

• Raccordement 2 au pôle positif (+) de la tension de commande externe
• Raccordement 4 vers le pôle négatif (-) de la source de tension externe

• Raccordement 3 au pôle positif (+) de la tension de commande externe - Raccordement 4 vers le pôle négatif (-) de la source de tension externe

La tension sur la prise de télécommande ne doit pas dépasser 5 v. ne pas court-circuiter les connexions.

1. Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote Control située au dos. Visser la bague de fixation extérieure.
2. Régler la tension de la source externe sur 0 V.
3. Mettez le bloc d'alimentation en marche.
4. Placez l'interrupteur «MODE» (8) située à l'arrière de l'appareil sur la position «Remote Ctrl». L'affichage «REAR CONTROL» (2) s'allume.
5. La tension de sortie désirée peut se régler via la source de tension externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l'écran.

Raccordez, pour le contrôle du réglage du courant, la MAIN OUTPUT (SORTIE PRINCIPALE) (7) avec un câble court suffisamment gros (au moins 8 mm²). Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE (8) en position «Normal».

C) commande via une résistance réglable (potentiomètre)

L'alimentation peut être commandée à distance avec un potentiomètre externe (5 kOhm) sur toute la plage de tension et de courant.

Procéder comme suit pour le raccordement :

Reliez les câbles de raccordement du connecteur à distance comme illustré :

V 5 kΩ

5 kΩ ①⑦ ②⑧ ③⑤ ④

Réglage de la tension «V» :

• Raccord 1 sur une extrémité de la résistance. • Raccord 2 sur le contact glisseur de la résistance. • Raccord 4 sur la deuxième extrémité de la résistance.

• Raccord 1 sur une extrémité de la résistance. • Raccord 3 sur le contact glisseur de la résistance.
• Raccord 4 sur la deuxième extrémité de la résistance.

Ne pas court-circuiter les connexions 1 et 4.

1. Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise «Remote Control» située au dos. Visser la bague de fixation extérieure.
2. Mettez le bloc d'alimentation en marche.
3. Placez l'interrupteur «MODE» (8) sur la position «Remote Ctrl». L'affichage «REAR CONTROL» (2) s'allume.
4. Les valeurs de sortie désirées peuvent être réglées via le potentiomètre externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l'écran.

Raccordez, pour le contrôle du réglage du courant, la MAIN OUTPUT (SORTIE PRINCIPALE) (7) avec un câble court suffisamment gros (au moins 8 mm²). Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position «Normal»

D) Sortie commande à distance (marche/arrêt)

La sortie CC peut être activée et désactivée par un contact de sécurité.

Procéder comme suit pour le raccordement :

1. Reliez les câbles de raccordement du connecteur à distance comme illustré.
2. Reliez les câbles de raccordement 4 et 5 avec un contact de sécurité sans potentiel.
3. Une fois la sortie désactivée, les affichages d'états «C. V.» et «C. C.» (1) clignotent. L'écran affiche ensuite les paramètres en cours de la tension de sortie et du courant de sortie (1).
4. Lorsque la sortie est désactivée, vous pouvez définir les valeurs de sortie à l'aide des régulateurs de tension (VOLTAGE) (3) et de limitation de courant (CURRENT) (4).

1 7 2 6 3 5 4 1

①⑦ ②⑧⑥ ③⑤ ④ 0

Aucune tension ne doit être mise sur les contacts 4 et 5.

1. Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos. Visser la bague de fixation extérieure.
2. Mettez le bloc d'alimentation en marche.
3. Placez l'interrupteur «MODE» (8) située au dos sur la position «Remote Ctrl». L'affichage «REAR CONTROL» (2) s'allume.
4. Lorsque le contact de sécurité est ouvert, la sortie CC est activée, lorsqu'il est fermé, la sortie CC est désactivée. Contrôler le bon fonctionnement de la fonction de commutation.
5. Lorsque la sortie CC est désactivée, «OP OFF» apparaît à l'écran.
6. Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE (10) en position «Normal».

La fonction de détection n'est disponible uniquement sur le modèle No. 1086562.

La fonction de détection est un contrôle automatique de tension pour la sortie à courant élevé arrière (MAIN OUTPUT) (7). Pour cela, deux câbles de mesure séparés sont connectés en parallèle aux câbles de connexion. La chute de tension qui se produit sur les câbles de connexion est mesurée sur ces deux câbles de mesure. L'unité d'alimentation de laboratoire compense automatiquement cette chute de tension de telle sorte que la tension effectivement réglée est fournie au consommateur.

Procédez comme suit pour le raccordement:

1. Éteignez le bloc d'alimentation et le consommateur.
2. Toujours brancher en premier les câbles d'alimentation du bloc d'alimentation sur le consommateur. Faites attention à la polarité.
3. Desserrez les pinces sur les terminaux SENSE (14) situées au dos, vers l'intérieur avec un petit tournevis et insérer les câbles dans les ouvertures des terminaux. Vérifiez qu'ils sont bien branchés.
4. Maintenant, connectez les deux câbles de détection au consommateur en respectant la polarité. La section transversale du conducteur pour les câbles détecteurs doit être d'au moins 0,34 mm².
5. Toujours relâcher la connexion dans l'ordre inverse (d'abord tous les câbles de détection et ensuite les câbles de connexion).

1086562

Assurez-vous de connecter les câbles détecteurs aussi près que possible du point de raccordement au consommateur. Respectez la polarité.

Ne jamais court-circuiter les câbles de détection.

12. Installation du logiciel

Le logiciel est compatible avec les systèmes d'exploitation Windows ®, XP, 2003, Vista, 7, 8.

1. Insérez le CD du logiciel fourni dans le lecteur de DVD de votre ordinateur.
2. Installer le pilote (USB à UART Bridge) adapté à votre système d'exploitation, qui se trouve dans le répertoire USB CP210x Drivers.
3. Copiez le dossier hcs à partir du CD dans le répertoire de l'application sur l'ordinateur ou vers un emplacement de votre choix.
4. Ouvrez le fichier hcs.bat situé dans le dossier hcs. Le programme démarre.

13. Contrôle en utilisant le logiciel PC

1. Régler le commutateur MODE (8) en position Normal.
2. Connectez l'alimentation avec le câble USB à un des ports USB de votre ordinateur. Branchez le câble USB au port USB (13) au dos.
3. Mettre en marche l'alimentation.
4. Démarrez le programme avec le fichier hcs.bat. Après démarrage, l'alimentation est commandée par le logiciel.
5. L'indicateur de contrôle REAR CONTROL (2) s'allume. L'alimentation n'enregistre plus les entrées par les boutons de commande avant.

a) Utilisation du logiciel d'exploitation et fonctionnement de base

Rating: 60V 15A N 29.1V [SETTING] M 0.1A 0.7A 2.9W OUTPUT ○-○ L K Voltage: 29.2 V 60.5 J Current: 0.7 A 15 I H G F External Timed Program Description: Running Cycle: 1 E D External Timed Program Internal Preset Memory Data Log Setting Stop Voltage Current Time Output 1 0.0 0.0 0:00:00 ✓ 2 0.0 0.0 0:00:00 ✓ 3 0.0 0.0 0:00:00 ✓ 4 0.0 0.0 0:00:00 ✓ 5 0.0 0.0 0:00:00 ✓ 6 0.0 0.0 0:00:00 ✓ 7 0.0 0.0 0:00:00 ✓ 8 0.0 0.0 0:00:00 ✓ 9 0.0 0.0 0:00:00 ✓ 10 0.0 0.0 0:00:00 ✓ 11 0.0 0.0 0:00:00 ✓ 12 0.0 0.0 0:00:00 ✓ 13 0.0 0.0 0:00:00 ✓ 14 0.0 0.0 0:00:00 ✓ 15 0.0 0.0 0:00:00 ✓ 16 0.0 0.0 0:00:00 ✓ 17 0.0 0.0 0:00:00 ✓ 18 0.0 0.0 0:00:00 ✓ Clear Table C M ±V: 68.5V MaxC: 16.4A Sampling: IS UVL: 69.5V UCL: 16.4A Var: V1.6

A Onglets de fonction Changer de fonction avec les volets situés sur le côté droit:
	Programme horaire externe (External Timed Program)Mémoire de interne préréglée (Internal Preset Memory)Journal de données (Data Log)Paramètres (Setting)
B Tableau d'entrée de données	Le champ d'entrée de données pour la fonction de programmation horaire externe. Le nombre maximal d'actions est de 20.
C Effacer le tableau Effacer toutes les données dans la table de saisie des données pour la fonction de programmation horaire externe.
D Marche / Arrêt	Exécuter (Run) / Arrêt (Stop) le programme horaire externe selon les valeurs de la table d'entrée de données.
E Exécution du cycle Le nombre de cycles que le programme chronométré va fonctionner. La valeur est valable 0-999, où 0 signifie un cycle infini.
F Description du tableau Un champ de texte pour saisir une description de la table.
G Gestionnaire des fichiers	Exporter tableau / paramètres en tant que fichier csv.
	Importer tableau / paramètres à partir d'un fichier csv.
	Imprimer écran
H Paramètres de transfert Transferer la tension et le courant paramétrés vers l'alimentation.
I Sortie marche / arrêt	Activer / désactiver l'alimentation. Confirmer l'entrée avec la touche (H). L'affichage LED affiche "O P OFF".
J Courant Le champ dans lequel vous pouvez programmer le courant de l'alimentation. Après avoir saisi la valeur, appuyez sur la touche Entrée (H) pour transférer les paramètres vers l'alimentation. Vous pouvez régler le courant à l'aide le curseur.
K Voltage Le champ dans lequel vous pouvez programmer la tension de l'alimentation. Après avoir saisi la valeur, appuyez sur la touche Entrée (H) pour transférer les paramètres de l'alimentation. Vous pouvez régler la tension à l'aide le curseur.
L Sortie marche / arrêt Activer / désactiver l'alimentation. Cliquez sur le contrôleur. Lorsque que la sortie est désactivée, l'écran LED affiche «OP OFF".
M Paramètres	Vous pouvez lire le réglage de la tension et la limitation de courant de l'alimentation.
N Statut Vous pouvez lire la tension, le courant de sortie et la puissance de l'alimentation. "C.V" est équivalente à l'indicateur C.V.; "C.C." est équivalente à l'indicateur C.C. .

B) Mémoire interne préréglée

Rating: 60V 15A 29.0V [SETTING] 0.2A 29.2V 0.7A 5.8W OUTPUT >-> Voltage: 29.2 V 0 50.5 Current: 0.7 A 0 16 Output: On Off Set Internal Preset Memory Description: External Timed Program Internal Preset Memory Data Log Setting Select Voltage Current Preset 1 0.8 0.2 Preset 2 0.9 0.4 Preset 3 0.8 0.1 Read From PS Clear Table Max: 60.5V MaxC: 16.0A Sampling: 1S UVL: 60.5V UCL: 16.0A Ver: V1.6

Vous pouvez lire, arrêter et appliquer la mémoire préréglée de l'alimentation via le logiciel.

• Les valeurs prédéfinies sont chargées dans le logiciel automatiquement, mais dans le cas contraire, appuyez sur le bouton Read from PS pour charger les informations.
• Si vous souhaitez utiliser l'une des valeurs prédéfinies, sélectionnez l'option correspondante. Ensuite, appuyez sur le bouton Set.
• Si vous souhaitez modifier les valeurs prédéfinies, double-cliquez sur la tension (Voltage) ou sur le champ courant (Current) et définissez les valeurs souhaitées avec les curseurs.

Les valeurs prédéfinies de tension et de courant doivent être > 0.0 (supérieur à zéro) afin de transférer les paramètres de l'alimentation via le bouton Set.

- Si vous voulez effacer le tableau, appuyez sur le bouton Clear Table (Effacer le tableau).

Vous pouvez importer, exporter ou imprimer les paramètres à l'aide des boutons gestion de fichiers (G).

C) journal de données

Avec cette fonction vous pouvez visualiser le tableau tension-courant-puissance en temps réel/enregistré.

Vous pouvez importer, exporter ou imprimer les paramètres avec les boutons de gestion de fichiers (G).

• Basculer entre diagramme enregistré (Import) et le schéma en temps réel (Now) en sélectionnant l'option correspondante dans le coin inférieur gauche.
• Déplacer le diagramme en fonction du temps avec le curseur Move.
• Redimensionnez proportionnellement le diagramme avec le curseur Zoom.
• Lire la tension, le courant et la consommation actuelle d'énergie à partir du diagramme. Ces trois unités sont codées par couleur et peuvent être facilement distinguées avec la légende.

Configuration

Langue (Language) Choisir la langue
Port COMM (COM Port) Connexion entre l’ordinateur et l’alimentation.
Temps d’échantillonnage du DataLog (Data Log Sampling Time)	Intervalle de temps entre chaque échantillonnage.
Réglage de la limite supérieure de tension (UVL)(Voltage Upper Limit (UVL) Setting)	Limite la tension de sortie à l’aide du logiciel.
Réglage de la limite supérieure de courant (UCL)(Current Upper Limit (UCL) Setting)	Limite le courant de sortie à l’aide du logiciel.

• Appuyez sur le bouton OK pour sauvegarder les paramètres.
• Appuyez sur le bouton «Default» pour restaurer la configuration par défaut.

14. Dispositifs de protection

L'alimentation intègre plusieurs dispositifs de protection automatiques la protégeant contre les dommages. Les dispositifs de protection activés sont affichés avec des codes de lettres sur l'écran et la sortie CC est simultanément désactivée, pour des raisons de sécurité.

Lorsqu'un dispositif de protection est activé, le consommateur doit être immédiatement éteint et débranché de l'alimentation.

Pour réactiver la sortie, éteignez l'alimentation. Attendez que tous les affichages soient éteints. Mettez l'alimentation à nouveau en marche. L'alimentation doit à nouveau fonctionner normalement. Si ce n'est pas le cas, veuillez contacter notre service clientèle.

Les affichages suivants sont possibles :

Mise hors tension en cas de surtension

DUP

• Une tension externe plus haute que l'alimentation est détectée sur la sortie CC. La sortie est désactivée.
• Les niveaux de tension pour les mises hors circuit sont indiqués dans les données techniques.

B) Mise hors tension en cas de surchauffe

OTP

• La sonde de température intégrée a détecté une température système trop élevée. La sortie est désactivée pour éviter toute surchauffe.
• Eteignez l'alimentation et laissez-la refroidir au moins 30 minutes. Vérifiez, après la remise en marche, si le ventilateur ou les trous d'aération sont bloqués. Le ventilateur doit être audible pendant la phase d'auto-test à l'allumage. Si ce n'est pas le cas, veuillez contacter notre service clientèle.

C) mise hors tension en cas de surcharge

OLP

• En cas de surcharge sur la sortie CC, la limitation de courant est normalement activée. Si ce n'est exceptionnellement pas le cas, une deuxième fonction de protection est activée.
• Eteignez l'alimentation dès l'apparition de ce signal d'alarme et vérifiez les données de raccordement du consommateur. Enlevez le consommateur de la sortie CC.
• Mettez l'alimentation à nouveau en marche et vérifiez la fonction. Si le message d'erreur perdure, veuillez contacter notre service clientèle.

15. Entretien et nettoyage

• Débrancher le produit de la source d'alimentation.
• Hormis un nettoyage occasionnel ou un remplacement de fusible, l'alimentation de laboratoire ne nécessite aucun entretien.
• Pour le nettoyage, utiliser un chiffon propre, sec, antistatique et non pelucheux sans produits corrosifs.

Remplacement du fusible de secteur

Si l'alimentation de laboratoire ne peut plus être mise en marche, il est probable que le fusible de secteur (12) soit défectueux.

Afin de remplacer le fusible de secteur, procédez comme suit :

1. Désactivez l'alimentation et débranchez tous les câbles de raccordement et le cordon secteur de l'appareil.
2. Appuyez avec un tournevis à fente adapté sur le porte-fusible (12) à l'arrière et détachez-le du support en faisant levier.
3. Remplacer le fusible défectueux par un nouveau fusible pour courant faible du même type et de même intensité de courant nominal. Vous trouverez la valeur de fusible au chapitre «Caractéristiques techniques».
4. Positionnez le fusible dans le porte-fusible.

Les fusibles sont des pièces de rechange et ne sont pas couverts par la garantie.

16. Dépannage

Avec cette alimentation de laboratoire, vous avez acquis un produit d'une grande sécurité de fonctionnement.

Il est toutefois possible que des problèmes ou des pannes surviennent.

À ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Respecter impérativement les consignes de sécurité !

Erreur Cause éventuelle
L'alimentation ne peut pas se mettre en marche.	Est-ce que l'indicateur C.V. ou C.C. s'allume?Vérifiez la tension du réseau (vous pouvez également vouloir vérifier le fusible dans le dispositif ou le disjoncteur de ligne).
Les consommateurs raccordés ne fonctionnent pas.	La tension est-elle correctement réglée ?La polarité est-elle correcte ?Vérifier les caractéristiques techniques des consommateurs.
L'affichage «REAR CONTROL» s'allume. L'appareil ne peut pas être commandé par le régulateur.	Le fonctionnement à distance est activé. Positionnez le bouton poussoir «MODE» en position «Normal».
L'affichage «O P OFF» est allumé.	La sortie en courant continu a été coupée par l'intermédiaire de la télécommande de contrôle à distance «Remote Control» (10) ou à partir du logiciel.
Le courant de sortie est limité à 5 A courants bien que le réglage de courant soit plus élevé.	Le raccordement avant est limité à 5 A maximum. Pour des plus élevés, raccordez le consommateur à la sortie de courant principale arrière.
L'indicateur «C.C.» s'allume. Fonctionnement à courant constant :L'intensité de courant préréglée a été dépassée. Vérifiez la consommation de courant de votre appareil raccordé et augmentez si nécessaire la limitation du courant sur le bloc d'alimentation.
L'indicateur «C.V.» s'allume.	Fonctionnement à tension constante :L'alimentation fonctionne normalement. Une tension réglée et constante sort de la sortie.

OVP Mise hors circuit en cas de surtensionVoir chapitre «Dispositifs de protection»

OtP Mise hors circuit en cas de surtempératureVoir chapitre «Dispositifs de protection»

OLP Mise hors circuit causée par une surchargeVoir chapitre «Dispositifs de protection»

Les réparations autres que celles décrites précédemment doivent être exécutées uniquement par un technicien agréé. Si vous deviez avoir des questions concernant la manipulation de l'appareil, notre support technique est à votre disposition.

17. Élimination des déchets

Les appareils électroniques sont des déchets recyclables et ne doivent pas être jetés avec les ordures ménagères.

À la fin de sa durée de vie, éliminer le produit selon les prescriptions légales en vigueur.

Vous répondez ainsi aux exigences légales et contribuez à la protection de l'environnement.

1. CARACTÉRISTIQUES TECHNIQUES

	1086555(DPPS-16-30)	1086556(DPPS-32-15)	1086558(DPPS-60-8)
Tension de service : 200 – 240 V/AC, 50/60 Hz
Courant d'entrée max. (230 V/AC): 2,4 A 2,4 A	2,5 A
Puissance de sortie max.: 480 W 480 W 480 W
Tension de sortie : 1 – 16 V/DC 1 – 32 V/DC	1 – 60 V/DC
Courant de sortie : 0 – 30 A 0 – 15 A 0 – 8A
Ondulation résiduelle à la charge nominale (eff):	5 mV, 50 mA 5 mV, 20 mA 5 mV, 10 mA
Mode de régulation de tension à 10 – 100 % modification de charge:	50 mV 50 mV 50 mV
Mode de régulation de tension à Variation de réseau (170 – 264 V/AC):	20 mV 20 mV 20 mV
Mode de régulation de courant à 10 - 90% modification de charge :	150 mA 100 mA 100 mA
Mode de régulation de courant à Variation de réseau (170 – 264 V/AC):	50 mA 50 mA 50 mA
Précision d'affichage :	±(0,2% +0.3) V/A ±(0,2% +0.3) V/A ±(0,2% +0.3) V/A
Niveau de mise hors circuit OVP de la sortie V :	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4V(20 – 32V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4V(20 – 60V)
Rayon d'action :	85 % 86 % 87 %
Fréquence de base :	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Facteur de rendement à PFC actif :	>0,96	>0,96	>0,96
Ventilateur de l'appareil :	Piloté par la température (0 – 100 %)
Fusible de secteur Inerte (5 x 20 mm):	T3.15AL250V	T3.15AL250V	T3.15AL250V
Température de service :	0 to +40 °C
Humidité de fonctionnement :	10 – 80 %, non condensant
Température de stockage :	-15 to +70 °C
Humidité de stockage :	0 – 85 %, non condensant
Hauteur de fonctionnement :	max. 2000 m au-dessus du niveau de la mer
Classe de protection :	1
Approbation :	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Poid :	2,6 kg
Dimensions (L x H x P) :	200 x 90 x 215 mm
	1086559(DPPS-16-40)	1086560(DPPS-32-20)	1086561(DPPS-60-10)
Tension de service : 200 – 240 V/AC, 50/60 Hz
Courant d'entrée max. (230 V/AC): 3,1 A 3,1 A	3,1 A
Puissance de sortie max.: 640 W 640 W 600 W
Tension de sortie : 1 – 16 V/DC 1 – 32 V 1 – 60 V
Courant de sortie : 0 – 40 A 0 – 20 A 0 – 10 A
Ondulation résiduelle à la charge nominale (eff):	5 mV, 70 mA 5 mV, 30 mA 5 mV, 10 mA
Mode de régulation de tension à 10 – 100 % modification de charge:	50 mV 50 mV 50 mV
Mode de régulation de tension à Variation de réseau (170 – 264 V/AC):	20 mV 20 mV 20 mV
Mode de régulation de courant à 10 - 90% modification de charge :	150 mA 100 mA 100 mA
Mode de régulation de courant à Variation de réseau (170 – 264 V/AC):	50 mA 50 mA 50 mA
Précision d'affichage :	±(0,2% +0.3) V/A	±(0,2% +0.3) V/A	±(0,2% +0.3) V/A
Niveau de mise hors circuit OVP de la sortie V :	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 32 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 60 V)
Rayon d'action :	85 % 87 % 89 %
Fréquence de base :	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Facteur de rendement à PFC actif :	>0,97	>0,97	>0,97
Ventilateur de l'appareil :	Piloté par la température (0 – 100 %)
Fusible de secteur Inerte (5 x 20 mm):	T4.0AL250V	T4.0AL250V	T4.0AL250V
Température de service :	0 to +40 °C
Humidité de fonctionnement :	10 – 80 %, non condensant
Température de stockage :	-15 to +70 °C
Humidité de stockage :	0 – 85 %, non condensant
Hauteur de fonctionnement :	max. 2000 m au-dessus du niveau de la mer
Classe de protection :	1
Approbation :	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Poid :	2,6 kg
Dimensions (L x H x P) :	200 x 90 x 215 mm
	1086562(DPPS-16-60)	1086563(DPPS-32-30)	1086564(DPPS-60-15)
Tension de service : 200 – 240 V/AC, 50/60 Hz
Courant d'entrée max. (230 V/AC): 4,7 A 4,5 A	4,5 A
Puissance de sortie max.: 960 W 960 W 900 W
Tension de sortie : 1 – 16 V/DC 1 – 32 V/DC	1 – 60 V/DC
Courant de sortie : 0 – 60 A 0 – 30 A 0 – 15 A
Ondulation résiduelle à la charge nominale (eff):	5 mV, 100 mA 5	mV, 40 mA 5 mV,	15 mA
Mode de régulation de tension à 10 – 100 % modification de charge:	50 mV 50 mV	50 mV
Mode de régulation de tension à Variation de réseau (170 – 264 V/AC):	20 mV 20 mV	20 mV
Mode de régulation de courant à 10 - 90% modification de charge :	200 mA 150	mA 100 mA
Mode de régulation de courant à Variation de réseau (170 – 264 V/AC):	50 mA 50 mV	50 mV
Précision d'affichage :	±(0,2% +0.3) V/A	±(0,2% +0.3) V/A	±(0,2% +0.3) V/A
Niveau de mise hors circuit OVP de la sortie V :	+2 V (1 – 5 V)+3 V (5 – 16 V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 32V)	+2 V (1 – 5 V)+3 V (5 – 20 V)+4 V (20 – 60V)
Rayon d'action :	86 % 90 %	90 %
Fréquence de base :	65 – 85 kHz	75 – 95 kHz	65 – 85 kHz
Facteur de rendement à PFC actif :	>0,97	>0,97	>0,97
Ventilateur de l'appareil :	Piloté par la température (0 – 100 %)
Fusible rapide (5 x 20 mm):	F8AL250V	F8AL250V	F8AL250V
Température de service :	0 to +40 °C
Humidité de fonctionnement :	10 – 80 %, non condensant
Température de stockage :	-15 to +70 °C
Humidité de stockage :	0 – 85 %, non condensant
Hauteur de fonctionnement :	max. 2000 m au-dessus du niveau de la mer.
Classe de protection :	1
Approbation :	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Poid :	3,2 kg
Dimensions (L x H x P) :	200 x 90 x 275 mm

19. Fonctions supplémentaires

Ce supplément est seulement valide pour les appareils ayant la version 3.x du micrologiciel.

Remettre l'unité à zéro manuellement

Le bloc d'alimentation se remet automatiquement à zéro à chaque fois que vous l'allumez. Si vous avez besoin de remettre l'unité à zéro durant le fonctionnement et que vous ne souhaitez pas éteindre l'appareil, mettez-le donc à zéro manuellement.

1. Appuyez et maintenez le bouton de commande VOLTAGE pendant env. 30 s afin d'entrer dans le mode de programmation MENU. « CCO » et « no » sont affichés.

ECO no BLUE CONTROL VOLTAGE CURRENT FISH FINE CORNERS FISH FINE CORNERS

1. Tournez le bouton de commande CURRENT jusqu'à ce que « CCO » et « YES » s'affichent.

000 V 985 A BLUE SWITCH VOLTAGE CURRENT RUN RED/120Hz RUN RED/120Hz

1. Appuyez sur le bouton de commande CURRENT une fois pour remettre l'unité à zéro. « YES » s'allume dans l'affichage confirmant la remise à zéro réussie.

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

B) Réinitialiser les préréglages de sortie (P1/P2/P3) aux valeurs par défaut

Le bloc d'alimentation permet de prérégler trois valeurs de tension (y compris les configurations du courant) au moyen des trois fentes d'espace mémoire : P1, P2, et P3. Si vous souhaitez, lors du fonctionnement, remettre à zéro les fentes d'espace mémoire aux valeurs par défaut réglées à l'usine, suivez le processus suivant.

1. Appuyez et maintenez le bouton de commande VOLTAGE pendant env. 30 s afin d'entrer dans le mode de programmation MENU. « CCO » et « no » sont affichés.

CCO End VOLTAGE CURRENT POTY FINE CABBAGE POTY FINE CABBAGE

1. Tournez le bouton de commande VOLTAGE jusqu'à ce que « rPr » et « no » soient affichés.

rPr C.V. Eo C.C. BEAR CONTROL VOLTAGE HOLD TIME/ORDER CURRENT ALAB TIME/ORDER

1. Tournez le bouton de commande CURRENT jusqu'à ce que « rPr » et « YES » s'affichent.

rPr YES cV CC VOLTAGE CURRENT PWR PRECLOSING PWR PRECLOSING

1. Appuyez une fois sur le bouton de commande CURRENT pour réinitialiser les valeurs préréglées. « YES » s'allume lorsque les valeurs ont été réinitialisées avec succès.

rPr YES VOLTAGE CURRENT RARE PROCESSED RARE PROCESSED

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

13.8 V 5.0 VOLTAGE CURRENT RUN PRE-CHANGE RUN PRE-CHANGE

Affichage de la version logicielle actuelle.

8.8.8 8.8.8.

Segmenttest of de weergave met alle individuele segmenten functioneert.

tE 5t

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

© Copyright 2016 par Conrad Electronic SE.
