20448.N - Commutateur Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Inter horaire programmable électronique (commutateur programmable)
Marque	Vimar
Modèle	20448.N
Catégorie	Commutateur
Alimentation	120-230 V~ ±10%, 50-60 Hz
Consommation maximale	1 W
Réserve de charge horloge	Environ 20 jours (batterie tampon rechargeable au lithium)
Type de sortie	Relais inverseur (contact inverseur)
Courant maximal de sortie	8 A sous 230 V~
Charges commandables	Résistives : 8 A - Lampes à incandescence : 800 W - Transformateurs pour lampes halogènes : 800 W
Programmes disponibles	4 (Réduit, Cyclique, Progr_1 personnalisable, Progr_2 personnalisable)
Nombre max d'opérations par jour	35 (jusqu'à 245 par semaine)
Intervalle minimum entre opérations	1 minute
Précision de l'horloge	< 1 seconde par jour
Langues d'affichage	Italien, Anglais, Français, Espagnol, Allemand
Type d'affichage	Écran LCD rétroéclairé temporisé
Fonction mot de passe	Oui (PIN 3 chiffres pour protéger l'accès)
Réinitialisation	Presser simultanément les 4 touches frontales
Degré de protection	IP40
Température de fonctionnement	0 °C à +40 °C
Classe électrique	II (double isolation)
Nombre de cycles mécaniques	Manuels : 3 000 - Automatiques : 100 000
Dimensions	2 modules (largeur standard DIN)
Normes environnementales	Conforme REACH, DEEE (collecte séparée en fin de vie)
Installation	Réservée à un personnel qualifié, conformément aux réglementations nationales

FOIRE AUX QUESTIONS - 20448.N Vimar

Comment régler l'horloge ?

Appuyez sur Menu (touche D) depuis l'écran principal. Utilisez les touches ▲ et ▼ pour sélectionner Paramètres, puis Horloge. Réglez l'heure et la date avec les touches ▲/▼ et validez avec OK (touche D).

Comment programmer un allumage/extinction ?

Depuis le menu principal, sélectionnez Programmation. Choisissez un programme (Progr_1 ou Progr_2), puis Modifier. Réglez les heures d'allumage (On) et d'extinction (Off) pour chaque jour, puis validez avec OK.

Comment réinitialiser l'appareil ?

Appuyez simultanément sur les quatre touches Esc, ▲, ▼ et OK pendant quelques secondes. L'écran vous demandera de confirmer : sélectionnez Oui (touche D). Tous les paramètres seront effacés.

Comment changer la langue d'affichage ?

Allez dans Menu > Paramètres > Langue. Choisissez parmi les cinq langues disponibles : Italien, Anglais, Français, Espagnol ou Allemand. Validez avec OK.

Comment activer le mot de passe PIN ?

Dans Menu > Paramètres > Mot de passe, vous pouvez activer, désactiver ou modifier un code PIN à 3 chiffres. Une fois activé, le code sera demandé pour toute modification des réglages.

Que faire si j'ai oublié mon code PIN ?

Si vous avez noté le PIN dans l'espace prévu page 16 de la notice, vous pouvez le retrouver. Sinon, la seule solution est de réinitialiser l'appareil en appuyant sur les quatre touches simultanément, ce qui effacera le code.

Comment connecter l'inter horaire ?

L'appareil se connecte sur une alimentation 120-230 V~ entre les bornes L et N. La sortie relais (inverseur) se raccorde à la charge. L'installation doit être effectuée par un électricien qualifié.

Comment passer en mode manuel ?

Depuis l'écran principal, appuyez sur Menu > Fonctionnement et choisissez Manuel. Vous pouvez alors activer ou désactiver la charge directement avec les touches ▲ ou ▼.

Quels types de charges puis-je commander ?

L'appareil peut commander des charges résistives jusqu'à 8 A, des lampes à incandescence jusqu'à 800 W, et des transformateurs pour lampes halogènes jusqu'à 800 W. Il n'est pas adapté aux lampes fluorescentes directes.

Que signifient les icônes sur l'écran ?

L'écran affiche l'heure actuelle, le jour (Lun, Mar...), l'état de la sortie (On/Off) et le programme en cours. Les touches Esc, ▲, ▼ et OK permettent de naviguer dans les menus.

MODE D'EMPLOI 20448.N Vimar

Inter horaire programmable électronique

Interhoraires programmables électroniques 17

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", p. 21)

TABLES Des matieres

1. Description 18
2. Domaine d'application.... 18
3. Vue frontale, vue commandes et display 19
4. Connexions... 20
5. Utilisation de l'interhorloge programmable électronique

5.1. Fonctionnement 21 5.2. Paramètres 21 5.3. Programmation 22

1. Procédure de réinitialisation... 22
2. Caractéristiques techniques 22
3. Règles d'installation 23
4. Conformité aux Normes 23

1. Description.

Horloge programmateur électronique journalière/hebdomadaire à 1 canal, 1 sortie par relais avec contacts inverseur 8 A 230 V~, alimentation 120-230 V~ 50-60 Hz - 2 modules.

2. Domaine d'application

Appareil avec insertion et désinsertion automatique, à horaires pré-définis avec cycle quotidien/hebdomadaire, de charges électriques; particulièrement utile pour les installations de chauffage et de climatisation, d'irrigation, d'éclairage intérieur et extérieur, etc.

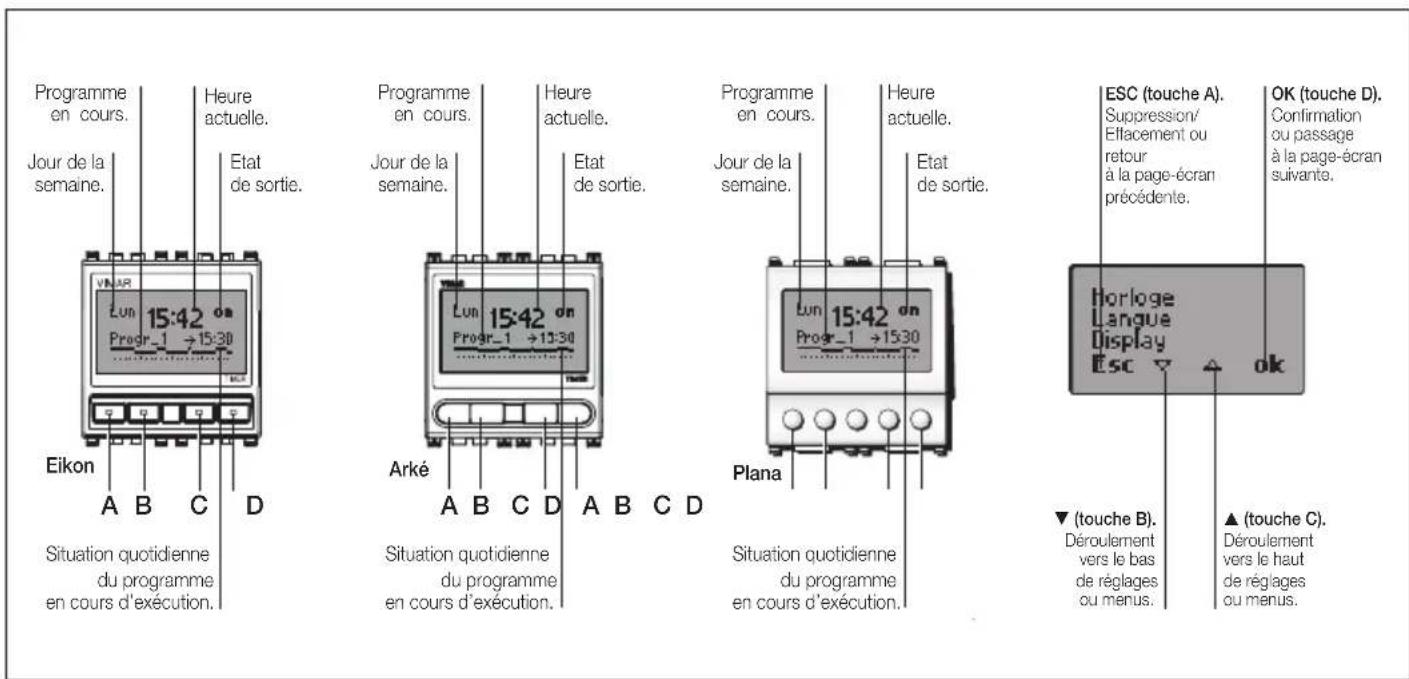

3. VUE frontale, VUE commandes et display.

Programme en cours. Jour de la semaine. Eikon A B C D Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →15:30 Arké Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →13:30 Plana Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. ESC (touche A). Suppression/ Effacement ou retour à la page-écran précédente. Horloge Langue Display Esc ▼ ok ▼ (touche B). Déroulement vers le bas de réglages ou menus. OK (touche D). Confirmation ou passage à la page-écran suivante. ▲ (touche C). Déroulement vers le haut de réglages ou menus.

1. CONNEXIONS (exemple).

U1 120~230V~ L N

VIMAR

5. Utilisation de l'inter horaire programmable electronique.

Pour effectuer le réglage de l'inter horaire programmable électronique, à partir de la page-écran de base de l'affichage, presser au choix l'une des quatre touches frontales.

• Les icônes ci-dessous s'affichent :
• "Esc" (touche A) : permet d'annuler la sélection.
• "▼" (touche B) : permet d'activer et de désactiver la charge contrôlée
• “▲” (touche C) : permet d'activer et de désactiver la charge contrôlée
• "Menu" (touche D) : permet d'accéder au menu "Fonctionnement".
• Presser “▼” (touche B) : les lignes de menu “Paramètres” et “Programmation” s'affichent ; avec “▲” (touche C) le menu défile vers le haut, avec “Esc” (touche A) on retourne au menu précédent.
• Presser "Ok" (touche D) pour valider.

5.1 Fonctionnement.

Permet de régler le fonctionnement de l'inter horaire programmable électronique en choisissant entre "Automatique" et "Manuel".

Permet de régler le type de programme choisi (voir "Programmation", page 22).

Permet de régler la commande manuelle d'activation ou de désactivation

dération de la charge contrôlée. La même opération peut être effectuée avec “▼” (touche B) ou “▲” (touche C) dans la page-écran de base sur l'affichage.

5.2 PARAMETRES.

Permet les réglages de "Horloge", "Langue", "Display" et "Mot de passe".

• HORLOGE. Permet de régler la date et l'heure courantes.

• LANGUE.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant Italiano, English, Français, Español ou Deutsch.

- DISPLAY.

Permet de choisir le type d'icône pour l'identification de l'état du relais et de régler le contraste de visualisation sur l'affichage.

• MOT DE PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécialement prévu à cet effet PAGE 16.

5.3 Programmation

Permet le réglage de 4 programmes différents : "Réduit", "Cyclique", "Progr_1" (personnalisable) et "Progr_2" (personnalisable).

- REDUIT.

Permet un allumage et une extinction par jour.

- CYCLIQUE.

Permet de régler une période d'allumage et une période d'extinction se répétant continuellement.

Par exemple, en réglant "On hh mm 1.15" et "Off hh mm 1.30", le contact répétera constamment en séquence "contact ON pendant 1 heure et 15 minutes – contact OFF pendant 1 heure et 30 minutes".

• PROGR_1 et PROGR_2.

Programmes personnalisés. Ils permettent le réglage de 2 programmes différents d'allumage et d'extinction pour chaque jour de la semaine, avec un maximum de 35 opérations par jour.

Validation "ok" (touche D) = menu déroulant avec réglages "Modifier", "Copier" et "Redésigner".

- Modifier.

Permet de régler ou de modifier le programme d'allumage et d'extinction, en effectuant le cas échéant une copie du programme d'un autre jour, quel qu'il soit.

- Copier.

Permet de copier le premier programme, déjà configuré par l'usager, dans le second programme à configurer.

- Redésigner

Permet de donner un nom ou de renommer le programme réglé.

6. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D)
• Valider avec "Oui" (touche D).

Les conditions du premier allumage sont rétablies ; tous les paramètres sont réinitialisés.

7. Caractéristiques techniques.

• Alimentation : 120-230 V\~ ± 10% 50-60 Hz - Absorption max : 1 W - Commandes frontales : "Esc", "▲", "▼", "Set"/"ok" - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Sortie : relais inverseur 8 A 230 V\~ - charges commandables :

• charges purement résistives : 8 A
• lampes à incandescence : 800 W
• transformateurs à noyau magnétique pour lampes à incandescence à très faible tension (par exemple, lampes halogènes) : 800 W

• Non adapté à la commande directe de lampes fluorescentes
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs
• Instructions en 5 langues (italien, anglais, français, espagnol, allemand) • Réinitialisation du dispositif
• Précision horloge : < 1 s par jour
• Nombre d'opérations : max. 35 par jour (pour un max. de 245 opérations par semaine)
• Intervalle minimum de chaque intervention : 1 minute
• Programmes :
• 2 programmes complètement configurables par l'utilisateur (quotidiens/hebdomadaires)
• 1 programme réduit (1 opération par jour) et 1 programme cyclique (une période d'allumage et une période d'extinction se répétant continuellement)
• Fonction de blocage du clavier : possibilité d'installer un mot de passe avec PIN à 3 chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et en protéger les données saisies et la programmation.
• Nombre de cycles manuels : 3.000
• Nombre de cycles automatiques : 100.000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action: 1BU
• Indice de tracking: PTI175 • Degré de pollution : 2 (normal) • Degré de protection : IP40
• Appareil de classe II :
• Température de fonctionnement : T40 (0 °C +40 °C) • Température ambiante pendant le transport : -25 °C +60 °C
• Impulsion de tension: 4.000 V
• Classe et structure du logiciel: A

8. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
