DHC60003RNT - Moyeu de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moyeu dynamo pour vélo
Marque	Shimano
Modèle	DHC60003RNT
Poids	60-120 g (selon variante)
Alimentation	Dynamo intégrée (1,5 W pour éclairage DEL)
Éclairage compatible	Feux avant et arrière à DEL uniquement
Fonctions principales	Génération d'électricité pour l'éclairage, moyeu de roue avant
Matériaux	Alliage d'aluminium ou acier (corps), plastique (connecteur)
Couleur	Noir argenté (typique Shimano)
Fixation	Montage sur fourche avant, côté droit (borne de branchement)
Connecteurs	Branchement à bornes, cache-connecteur inclus
Poids total vélo recommandé	Indiqué sur le corps du moyeu (ex. 60-120 kg)
Système de freinage associé	Frein à tambour ou autre (selon vélo, reportez-vous au manuel)
Entretien	Vérification régulière du serrage des roues et du fonctionnement de l'éclairage
Nettoyage	Chiffon humide, éviter les produits agressifs
Sécurité	Ne pas démonter, ne pas toucher les bornes en rotation, respecter le poids total
Pièces détachées	Cache-connecteur, cordon, bornes (voir revendeur)
Réparabilité	Réparation uniquement par un mécanicien vélo professionnel
Garantie	Garantie constructeur, hors usure normale
Informations générales	Fabriqué par Shimano (Osaka, Japon), modèle DHC60003RNT

FOIRE AUX QUESTIONS - DHC60003RNT SHIMANO

Le moyeu dynamo Shimano DHC60003RNT est-il compatible avec tous les vélos ?

Ce moyeu est conçu pour les fourches avant standard. Vérifiez l'entraxe et le diamètre de la fourche. Il nécessite un éclairage à DEL spécifiquement.

Quel type d'éclairage puis-je utiliser avec ce moyeu ?

Uniquement des feux à DEL. La puissance délivrée est de 1,5 W, insuffisante pour les halogènes. Utilisez des feux avant/arrière compatibles dynamo.

Comment installer correctement le moyeu sur la fourche ?

Montez le moyeu de sorte que la borne de branchement soit à droite (sens de la marche). Serrez solidement les écrous. Consultez le manuel du revendeur pour le couple.

Quel est le poids total maximum supporté par ce moyeu ?

Le poids total (vélo + cycliste + bagages) est indiqué sur le corps du moyeu. Généralement entre 60 et 120 kg. Ne pas dépasser cette valeur.

Puis-je démonter le moyeu pour le réparer ?

Non, le démontage est interdit. Toute modification peut entraîner une chute. Confiez la réparation à un revendeur agréé.

Comment vérifier le bon fonctionnement de l'éclairage ?

Avant chaque sortie, allumez les feux avant et arrière en faisant tourner la roue. Assurez-vous que la connexion est bien en place.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez la connexion des bornes et l'état du câble. Si le problème persiste, consultez un revendeur. N'utilisez pas le vélo sans éclairage.

Le moyeu fait un bruit anormal, que faire ?

Un bruit anormal peut indiquer un problème interne. Arrêtez d'utiliser le vélo et faites inspecter le moyeu par un professionnel.

Ce moyeu est-il compatible avec un frein à disque ?

Ce modèle est un moyeu dynamo d'éclairage, il n'est pas prévu pour un frein à disque. Utilisez avec un frein à tambour ou un frein sur jante.

Où trouver le manuel d'installation détaillé ?

Le manuel du revendeur est disponible sur si.shimano.com. Contactez votre revendeur pour toute question.

MODE D'EMPLOI DHC60003RNT SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

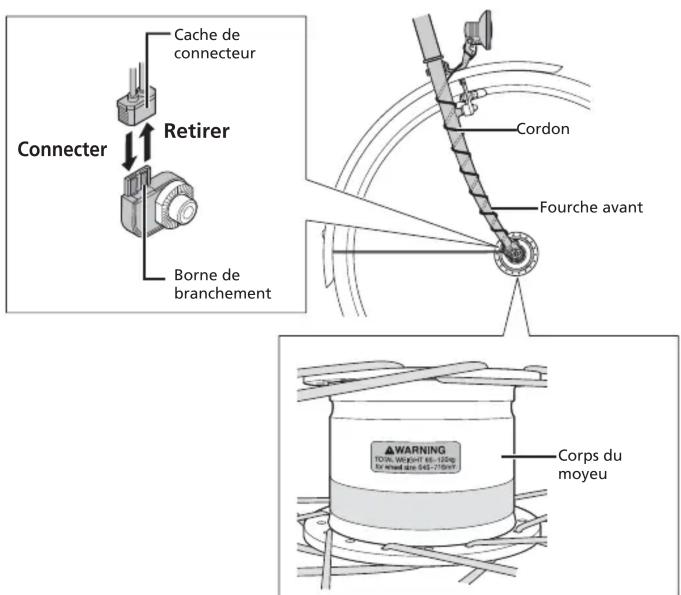

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant WARNING TOS, weight 60-120g Or moutier 542-7097 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
