Type de produit	Moyeu de roue libre (cassette)
Marque	SHIMANO
Modèle	FH-6700
Compatibilité des vitesses	8, 9, 10 vitesses
Nombre de trous de rayons	24/28/32/36
Dimensions (écrou de sur-verrouillage)	130 mm
Pignons compatibles	CS-6700 (11T-28T) et CS-6600 (13T-25T)
Matériau du corps de roue libre	Acier (estimation)
Matériau de l'axe	Acier
Type de frein	Non applicable (moyeu seul)
Poids approximatif	Environ 280 g (estimation)
Fonctions principales	Transmission de puissance, roue libre
Entretien courant	Lubrifier avec de la graisse si la roue devient dure ; ne pas appliquer d'huile à l'intérieur
Nettoyage	Laver les pignons avec du détergent neutre puis lubrifier à nouveau
Sécurité	S'assurer que les roues sont bien fixées ; utiliser uniquement des pièces SHIMANO ; respecter les couples de serrage
Outils spéciaux requis	TL-LR15/LR10 (contre-écrou), TL-SR21 (démontage)
Couple de serrage (contre-écrou)	30-50 N·m
Couple de serrage (boulon du corps de roue libre)	35-50 N·m
Réparabilité	Corps de roue libre remplaçable ; ne pas démonter le couvercle antipoussière
Garantie	Non couvert pour usure naturelle
Informations générales	Conserver la notice pour référence future ; lire les instructions avant montage

FOIRE AUX QUESTIONS - FH-6700 SHIMANO

Quel outil utiliser pour serrer le contre-écrou du moyeu FH-6700 ?

Utilisez l'outil spécial TL-LR15 ou TL-LR10 pour serrer le contre-écrou. Le couple de serrage recommandé est de 30 à 50 N·m.

Peut-on utiliser le FH-6700 avec un pédalier triple ?

Il est déconseillé d'utiliser le FH-6700 avec un triple pédalier si vous employez le CS-6600 (13-25T, 14-25T, 15-25T). Cela réduit la performance du changement de vitesses et peut entraîner une chute. Utilisez de préférence un double pédalier.

Comment lubrifier le moyeu FH-6700 ?

Si la roue devient rigide, lubrifiez avec de la graisse. N'appliquez jamais d'huile à l'intérieur du moyeu, car cela ferait ressortir la graisse.

Quels types de pignons sont compatibles avec le FH-6700 ?

Le FH-6700 est compatible avec les pignons de type cassette 8/9/10 vitesses. Les modèles recommandés sont CS-6700 (configurations de 11T à 28T) et CS-6600 (13T à 25T). Utilisez uniquement des chaînes super-étroites à 10 vitesses.

Comment remplacer le corps de roue libre du FH-6700 ?

Démontez d'abord l'axe du moyeu, puis retirez le boulon de fixation du corps de roue libre (situé à l'intérieur). Remplacez le corps. Veillez à ne pas plier le joint lors du démontage/remontage. Couple de serrage : 35-50 N·m.

Quel est le nombre de trous de rayons disponibles pour le FH-6700 ?

Le moyeu FH-6700 est disponible en versions à 24, 28, 32 ou 36 trous de rayons.

Comment nettoyer les pignons sur un moyeu FH-6700 ?

Lavez périodiquement les pignons avec un détergent neutre, puis lubrifiez-les à nouveau. Nettoyez également la chaîne de la même manière pour prolonger la durée de vie des pignons et de la chaîne.

Quelles précautions de sécurité prendre avec le FH-6700 ?

Avant de rouler, assurez-vous que les roues sont bien fixées. Utilisez uniquement des pièces de rechange SHIMANO. Respectez les couples de serrage indiqués pour éviter tout desserrage.

Le FH-6700 est-il compatible avec une chaîne 9 vitesses ?

Oui, le FH-6700 est compatible avec les chaînes 8, 9 et 10 vitesses, mais uniquement avec les chaînes super-étroites à 10 vitesses pour les pignons CS-6600/CS-6700. N'utilisez pas d'autres chaînes.

Que faire si la chaîne se détache des pignons du FH-6700 ?

Si la chaîne se détache fréquemment, vérifiez l'usure des pignons et de la chaîne. Remplacez les pièces si nécessaire. Assurez-vous également que la roue est correctement fixée et que le moyeu est bien lubrifié.

MODE D'EMPLOI FH-6700 SHIMANO

Informations générales concernant la sécurité

• S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fixées, elles peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivre.
• Si l'on utilise le CS-6600 (13-25T, 14-25T, 15-25T) en combinaison avec un pédalier avant, utiliser un double pédalier. Si on l'utilise en combinaison avec un triple pédalier, la performance du changement de vitesses diminue, et la bicyclette peut chuter, entraînant des blessures graves.
• Obtenir et lire attentivement les instructions de montage avant de monter les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommandons vivement d'utiliser uniquement des pièces de rechange SHIMANO.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Remarque

• Ne pas utiliser le CS-6600/CS-6700 dans toute autre combinaison qu'avec le chaîne super-étroite à 10 vitesses. D'autres chaînes ne peuvent être utilisées, leur taille ne correspond pas.
• Un contre-écrou à 11 dents et un à 12 dents sont utilisables avec le CS-6600/CS-6700. Utiliser le contre-écrou adapté à la configuration du pignon.
• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de l'huile à l'intérieur du moyeu, sinon la graisse ressortira.
• Laver périodiquement les pignons dans du détergent neutre, puis les lubrifier de nouveau. De plus, le nettoyage de la chaîne avec du détergent neutre et sa lubrification est un moyen efficace de prolonger la durée de vie des pignons et de la chaîne.
• Si la chaîne n'arrête pas de se détacher des pignons pendant l'utilisation, replacer les roues dentées et la chaîne.
• Les pièces ne sont pas garanties contre l'usure naturelle ou les déteriorations résultant d'une utilisation normale.

Instructions de montage

SI-3DV0A-002

FH-6700

Moyeu de roue libre

Spécifications

Moyeu de roue libre Pignons de type cassette

Modèle No.	Pignons	Nombre d'orifices de rayon	Dimensions de l'écrou de sur-verrouillag
FH-6700	8 / 9 / 10	24 / 28 / 32 / 36	130 mm

Les pignons marqués de□ sont fixés.

Modèle No.		Configuration des dents du pignon
CS-6700	11T - 23T	11T, 12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T
	12T - 23T	12T, 13T, 14T, 15T, 16T, 17T, 18T, 19T, 21T, 23T, 25T
	12T - 25T	12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T, 25T
	11T - 25T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 23T, 25T
	11T - 28T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 24T, 28T
CS-6600	13T - 25T	13T, 14T, 15T, 16T, 17T, 18T, 19T, 21T, 23T, 25T
	14T - 25T	14T, 15T, 16T, 17T, 18T, 19T, 20T, 21T, 23T, 25T
	15T - 25T	15T, 16T, 17T, 18T, 19T, 20T, 21T, 22T, 23T, 25T

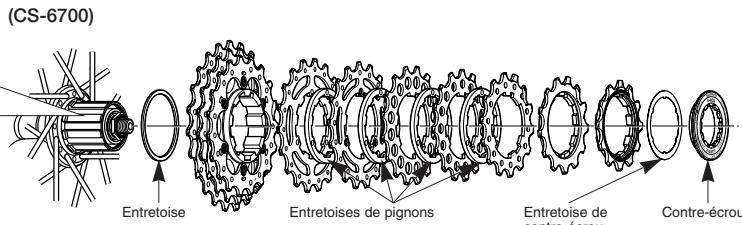

Montage des pignons HG

Pour chacun des pignons, la surface portant la marque de groupe doit être dirigée vers l'extérieur et positionnée de façon que les parties larges des saillies de pignon de chaque pignon et la partie A (là où la fente est la plus large) du corps de roue libre soient alignées.

La fente est large à un endroit seulement.

(CS-6600) 13T - 25T, 14T - 25T, 15T - 25T

• Pour le montage des pignons HG, utiliser l'outil spécial (TL-LR15/LR10) pour serrer le contre-écrou.
• Pour remplacer les pignons HG, utiliser l'outil spécial (TL-LR15/LR10) et l'outil TL-SR21 pour déposer le contre-écrou.

Couple de serrage:

30 - 50 N·m {300 - 500 kgf·cm}

Remplacement du corps de roue libre

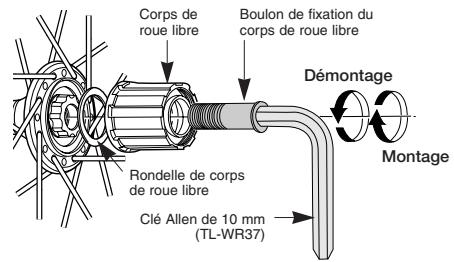

Après avoir déposé l'axe de moyeu, enlever le boulon de fixation du corps de roue libre (à l'intérieur du corps de roue libre), puis remplacer le corps de roue libre.

La lèvre est à l'extérieur

Couple de serrage:

35-50 N·m{350-500kgf·cm}

Remarque:

Lorsqu'on dépose et pose le joint, faire très attention de ne pas plier le joint. Lorsqu'on repose le joint, s'assurer qu'il est orienté dans le bon sens, et l'insérer bien à fond. - Ne pas démonter le couvercle antipoussière qui est serti sur le cône. - Ne pas tenter de démonter le corps de roue libre, car ceci pourrait fausser le fonctionnement.
