FH-7900 - Moyeu de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Vélo
Type de moyeu	Moyeu de roue libre
Nombre de vitesses	Non précisé
Type de pignons	Pignons HG (HyperGlide)
Montage des pignons	Montage par emboîtement et serrage
Remplacement du corps de roue libre	Possible en démontant les composants
Compatibilité pignons	Compatibles avec plusieurs tailles (11-12-13-14-15-16-17 dents)
Instructions de montage	Présentes et détaillées
Consignes de sécurité	Respecter les avertissements et recommandations
Entretien	Nettoyage et vérification régulière recommandés
Matériau des pignons	Non précisé
Utilisation recommandée	Vélo avec roue libre
Outils nécessaires	Clé spéciale pour démontage
Configuration des dents	Différentes tailles pour optimisation du pédalage
Remarques	Attention à bien positionner les pignons pour éviter les dommages

FOIRE AUX QUESTIONS - FH-7900 SHIMANO

Quel type de roue est compatible avec le moyeu SHIMANO FH-7900 ?

Le moyeu SHIMANO FH-7900 est compatible avec les roues de route de 130 mm d'écartement.

Comment ajuster le serrage du moyeu SHIMANO FH-7900 ?

Pour ajuster le serrage, utilisez une clé Allen pour serrer ou desserrer les boulons de fixation du moyeu selon vos besoins.

Quelle est la capacité de charge du moyeu SHIMANO FH-7900 ?

Le moyeu SHIMANO FH-7900 est conçu pour supporter des charges élevées, adapté aux cyclistes de compétition et aux conditions de conduite exigeantes.

Comment lubrifier le moyeu SHIMANO FH-7900 ?

Pour lubrifier le moyeu, démontez-le soigneusement, nettoyez les roulements, puis appliquez une graisse adaptée avant de remonter.

Quel type de disque de frein est compatible avec le moyeu SHIMANO FH-7900 ?

Le moyeu SHIMANO FH-7900 est principalement conçu pour des systèmes de freinage à patins, et non pour les disques de frein.

Comment remplacer les roulements du moyeu SHIMANO FH-7900 ?

Pour remplacer les roulements, démontez le moyeu, retirez les anciens roulements, installez les nouveaux et remontez le moyeu en veillant à bien les positionner.

Quelle est la garantie offerte avec le moyeu SHIMANO FH-7900 ?

Le moyeu SHIMANO FH-7900 est généralement couvert par une garantie de deux ans contre les défauts de fabrication.

Comment savoir si le moyeu SHIMANO FH-7900 nécessite un entretien ?

Si vous entendez des bruits inhabituels, si la rotation est rugueuse ou si vous ressentez un jeu excessif, il est temps d'effectuer un entretien.

MODE D'EMPLOI FH-7900 SHIMANO

Avertissement

• S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fixées, elles peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivre.
• Obtenir et lire attentivement les instructions de montage avant de monter les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommandons vivement d'utiliser uniquement des pièces de rechange Shimano.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Remarque

• Le nouveau moyeu 7900 a été conçu de manière à offrir la meilleure souplesse de rotation possible lorsqu'il est incorporé dans une roue et installé sur une bicyclette. La rotation de l'axe sera plus lourde avant qu'il soit fixé dans une roue. Comme le moyeu n'est pas affecté par la pression de la fixation du système de libération rapide, il est inutile de laisser du jeu lorsqu'on règle l'unité d'axe.
• Ne pas utiliser le CS-7900 dans toute autre combinaison qu'avec le chaine super-étroite à 10 vitesses. D'autres chaînes ne peuvent être utilisées, leur taille ne correspond pas.
• Un contre-écrou à 11 dents et un à 12 dents sont utilisables avec le CS-7900. Utiliser le contre-écrou adapté à la configuration du pignon.
• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de l'huile à l'intérieur du moyeu, sinon la graisse ressortira.
• Laver périodiquement les pignons dans du détergent neutre, puis les lubrifier de nouveau. De plus, le nettoyage de la chaîne avec du détergent neutre et sa lubrification est un moyen efficace de prolonger la durée de vie des pignons et de la chaîne.
• Si la chaîne n'arrête pas de se détacher des pignons pendant l'utilisation, replacer les roues dentées et la chaîne.
• Les pièces ne sont pas garanties contre l'usure naturelle ou les déteriorations resulting d'une utilisation normale.

Instructions de montage

SI-3D80A-004

Spécifications

Moyeu de roue libre Pignons de type cassette

Modèle No.	FH-7900
Pignons	10 / 9 / 8
Nombre d'orifices de rayon	24 / 28 / 32 / 36 (Rayons plats : 24 / 28)
Dimensions de l'écroude sur-verrouillag	130 mm

Les pignons marqués de □ sont fixés.

Modèle No.		CS-7900
Configuration des dents du pignon	11T - 21T	11T, 12T, 13T, 14T, 15T, 16T, 17T, 18T, 19T, 21T
	11T - 23T	11T, 12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T
	11T - 25T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 23T, 25T
	11T - 27T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 24T, 27T
	11T - 28T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 24T, 28T
	12T - 23T	12T, 13T, 14T, 15T, 16T, 17T, 18T, 19T, 21T, 23T
	12T - 25T	12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T, 25T
	12T - 27T	12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 24T, 27T

• Des instructions de montage dans d'autres langues sont disponibles sous : http://techdocs.shimano.com Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit. (French)

Montage des pignons HG

Pour chacun des pignons, la surface portant la marque de groupe doit être dirigée vers l'extérieur et positionnée de façon que les parties larges des saillies de pignon de chaque pignon et la partie A (là où la fente est la plus large) du corps de roule libre soient alignées.

La fente est large à un endroit seulement.

11T-25T, 11T-27T, 11T-28T

Lors de l'installation de la roue libre CS-7900 (10 vitesses), placer une entretoise à l'endroit indiqué sur l'illustration.

Pour le montage des pignons HG, utiliser l'outil spécial (TL-LR15/LR10) pour serrer le contre-écrou.

Couple de serrage: 30 - 50 N·m [300 - 500 kgf·cm]

Pour replacer les pignons HG, utiliser l'outil spécial (TL-LR15/LR10) et l'outil TL-SR21 pour déposer le contre-écrou.

Remplacement du corps de roue libre

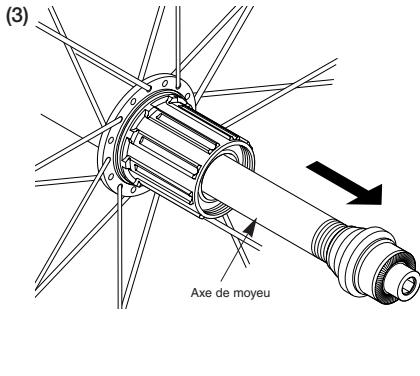

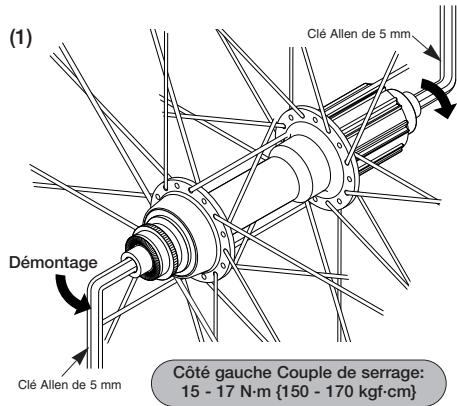

Tout d'abord, tirer l'axe de moyeu vers l'extérieur en procédant comme indiqué sur l'illustration. Le démontage du côté de la roue libre n'est pas possible.

Remarque:

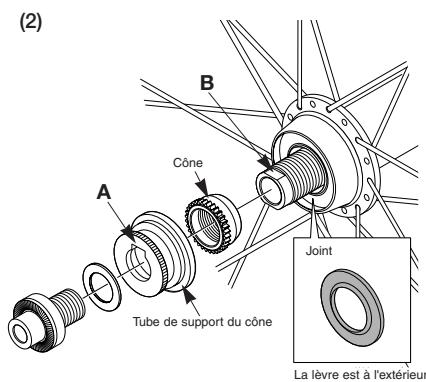

• Lorsqu'on dépose et pose le joint, faire très attention de ne pas plier le joint.
• Lorsqu'on repose le joint, s'assurer qu'il est orienté dans le bon sens, et l'insérer bien à fond.
• Serrer le cône contre l'axe du moyeu jusqu'à ce qu'il n'y ait plus de jeu. Lors de l'alignement des molettes du cône et des molettes du tube de support du cône, aligner la section A du tube de support du cône sur la section B de l'axe du moyeu.

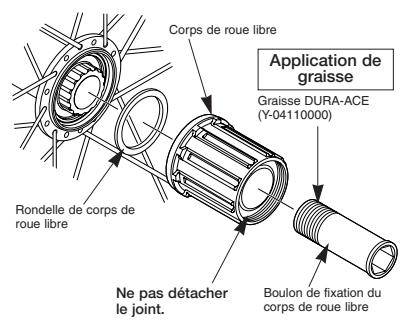

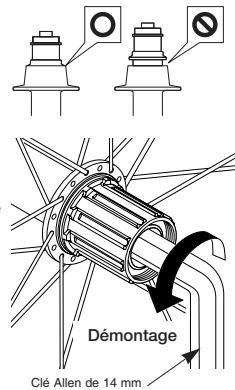

Après avoir déposé l'axe de moyeu, enlever le boulon de fixation du corps de roule libre (à l'intérieur du corps de roule libre), puis remplacer le corps de roule libre.

Remarque:

Lorsqu'on remplace le corps de roule libre, replacer le boulon de fixation du corps de roule libre simultanément. Veiller à appliquer de la graisse sur le filage du boulon de fixation du corps de roule libre, sinon le boulon risquera de se desserrer ou de se bloquer. Ne pas démonter la roule libre ou appliquer de l'huile ou de la graisse sur la roule libre, faute de quoi des problèmes de fonctionnement peuvent survenir.

Couple de serrage: 45 - 50 N·m {450 - 500 kgf·cm}
