208065 - Balance Louis Tellier - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de précision
Marque	Louis Tellier
Modèle	208065
Capacité maximale	6 kg
Capacité minimale	10 g
Précision	0,5 g
Unités de pesage	kg / Oz
Dimensions (L x l x h)	320 x 300 x 110 mm
Dimensions du plateau	300 x 240 mm
Dimensions de l'écran	124 x 36 mm
Écran rétro-éclairé	Oui
Alimentation	4 piles R14 (taille C) ou adaptateur DC 6V-100mA (non fourni)
Autonomie sur piles	Environ 80 heures en utilisation continue
Arrêt automatique	Oui, après 6 minutes d'inactivité
Indice de protection	IP53
Poids de l'appareil	3,1 kg
Conditions d'utilisation	Température 5°C à 35°C, humidité < 70%
Conditions de stockage	Température -10°C à 60°C, humidité < 85%
Fonctions	Pesée, tare (manuelle/automatique), alarme de poids, calibrage
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement imprégné de détergent neutre
Sécurité	Indication de surcharge, arrêt automatique, homologation EN 61326-1/2013, EN 61000-6-1/2019, EN 61000-6-3/2021
Réparabilité	Calibrage possible par l'utilisateur

FOIRE AUX QUESTIONS - 208065 Louis Tellier

Comment allumer et éteindre la balance ?

Appuyez sur la touche ON OFF pour allumer ou éteindre la balance. L'arrêt automatique intervient après 6 minutes d'inactivité.

Comment changer l'unité de mesure (kg / Oz) ?

Appuyez sur la touche MODE pour basculer entre kg et Oz. Le curseur ▶️ clignote devant l'unité sélectionnée.

Comment utiliser la fonction tare ?

Placez le contenant vide sur le plateau, puis appuyez sur TARE. L'écran affiche 0.000 et vous pouvez peser le contenu net. La tare peut aussi se faire automatiquement en allumant la balance avec le contenant déjà posé.

Comment annuler la tare ?

Retirez le contenant, le poids négatif s'affiche. Appuyez sur TARE pour revenir à zéro. Vous pouvez aussi éteindre la balance, la tare n'est pas mémorisée.

Comment régler l'alarme de poids ?

Allumez la balance, sélectionnez l'unité avec MODE, placez le poids de référence sur le plateau, puis appuyez sur ALARM. L'écran affiche 'AL-on' et des bips retentissent. Retirez le poids : l'alarme est mémorisée. Lors du pesage, des bips indiquent l'approche (80%) ou l'atteinte du poids.

Que faire en cas de surcharge ?

Si l'écran affiche '- - - -', le poids dépasse la capacité maximale (6 kg). Retirez immédiatement l'article pour éviter d'endommager la balance.

Comment effectuer un calibrage ?

Balance éteinte, maintenez la touche TARE enfoncée jusqu'à l'affichage d'une valeur. Appuyez à nouveau : '2Ero' s'affiche. Une valeur (ex: 5000) apparaît : placez le poids correspondant (5 kg) sur le plateau. Après 2 secondes, 'CAL' puis 'PASS' s'affichent. Retirez le poids et éteignez la balance.

Que signifie l'affichage 'Lo' ?

'Lo' indique que les piles sont usées. Remplacez les 4 piles de type R14 (taille C).

Comment nettoyer la balance ?

Utilisez un chiffon doux légèrement imprégné de détergent neutre. Évitez les produits abrasifs ou l'immersion dans l'eau.

Quelle est la précision de la balance ?

La balance a une précision de 0,5 g pour une capacité maximale de 6 kg. La division d'échelle (d=e) est de 0,5 g.

MODE D'EMPLOI 208065 Louis Tellier

télécharger la notice

Quand « 0.0000 » ou « 0. 0.0 » apparaît sur l'écran, le curseur « ▶ » clignote face à l'unité de mesure « kg » ou « Oz » et un cercle « ○ » est positionné sur l'écran pour "ZERO"

pesage - capacité maximale 6 kg	12 kg 30 kg 50 kg
pesage - capacité minimale 10 g	20 g 40 g 100 g
précision 0,5 g 1 g 2 g 5 g
unité de pesage	kg / Oz
dimensions (L x l x h)	320 x 300 x 110 mm
dimensions plateau	300 x 240 mm
dimensions écran	124 x 36 mm
écran rétro-éclairé	OUI
alimentation	4 piles R14 taille C ou adaptateur type DC 6V-100mA (non fourni)
autonomie (sur piles)	environ 80 heures en utilisation continue
arrêt	automatique ou manuel
indice de protection	IP53
conditions d'utilisation	température de 5°C à 35°C - humidité < 70%
condition de stockage	température de -10°C à 60°C - humidité < 85%
poids	3,1 kg
certification	EN 61326-1/2013 EN 61000-6-1/2019 EN 61000-6-3/2021

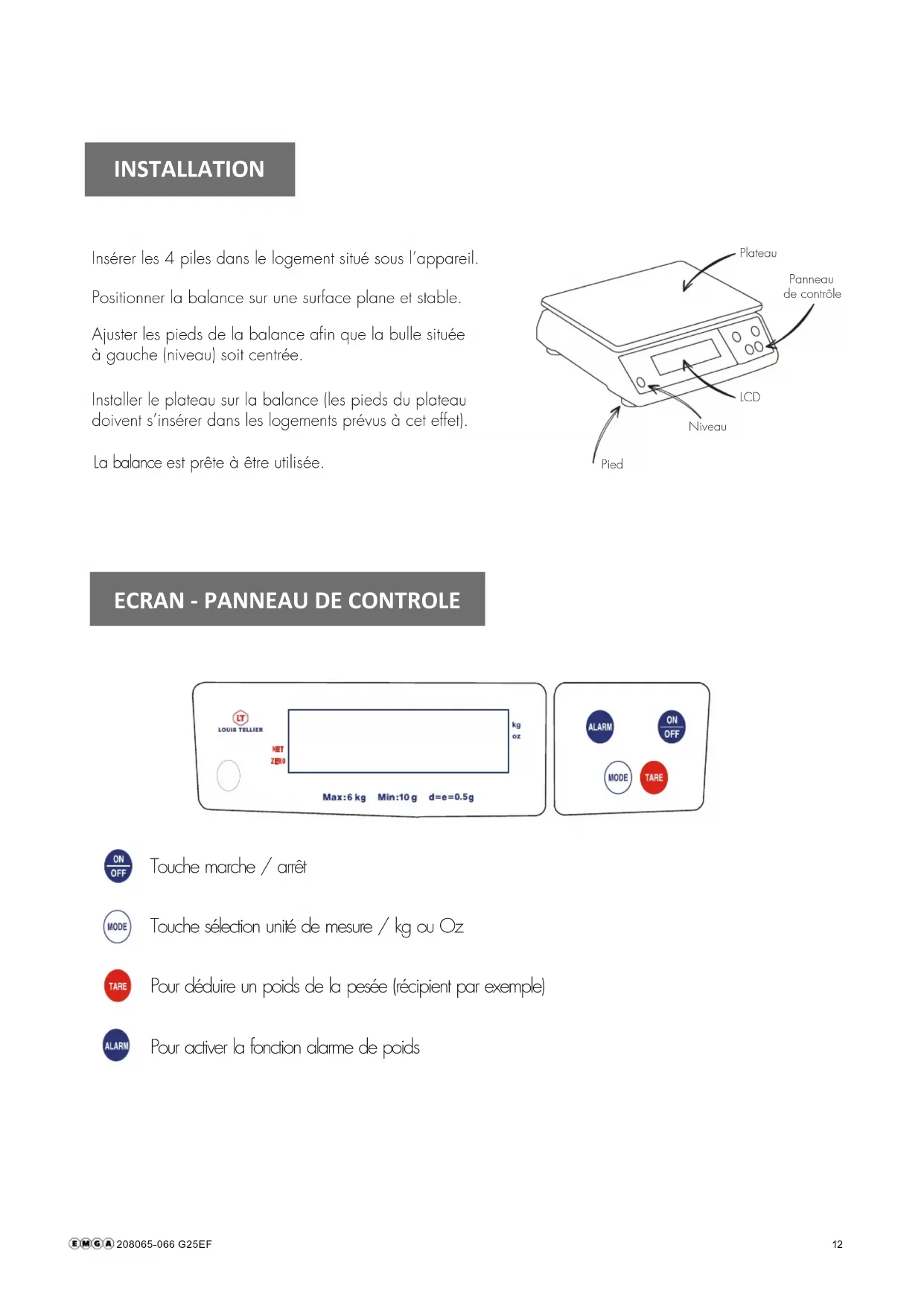

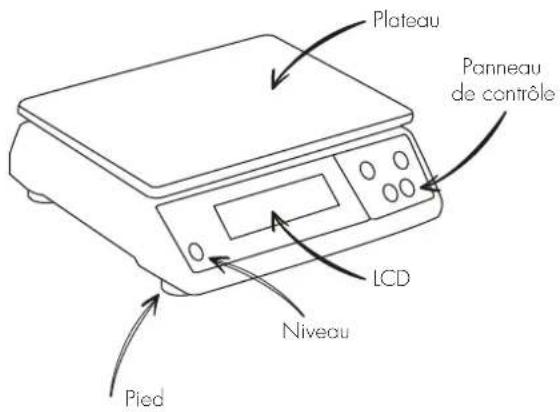

Insérer les 4 piles dans le logement situé sous l'appareil.

Positionner la balance sur une surface plane et stable.

Ajuster les pieds de la balance afin que la bulle située à gauche (niveau) soit centrée.

Installer le plateau sur la balance (les pieds du plateau doivent s'insérer dans les logements prévus à cet effet).

La balance est prête à être utilisée.

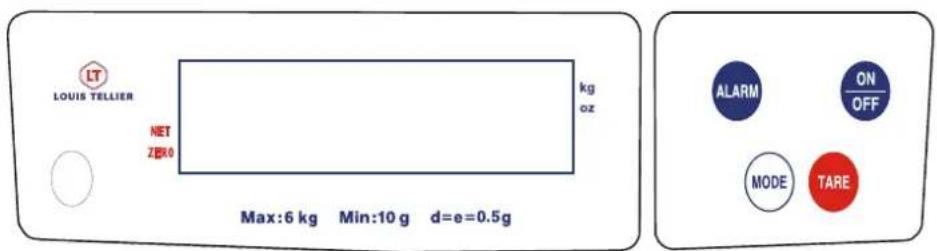

Ecran - panneau de controle

Touche marche / arrêt

Touche sélection unité de mesure / kg ou Oz

Pour déduire un poids de la pesée (récipient par exemple)

Pour activer la fonction alarme de poids

Utilisation

Allumez la balance en appuyant sur le bouton ON OFF

Lorsque « 0.0000 » ou « 0.0.0 » apparaît à l'écran, le curseur « ▶ » clignote face à l'unité de mesure « kg » ou « Oz » correspondante et un rond « ○ » se positionne sur l'écran face à « ZERO ».

La balance est prête à être utilisée.

ATTENTION : l'unité de mesure qui s'affiche à la mise en marche correspond à la dernière unité de mesure utilisée. L'unité de mesure peut être changée à tout moment en appuyant sur

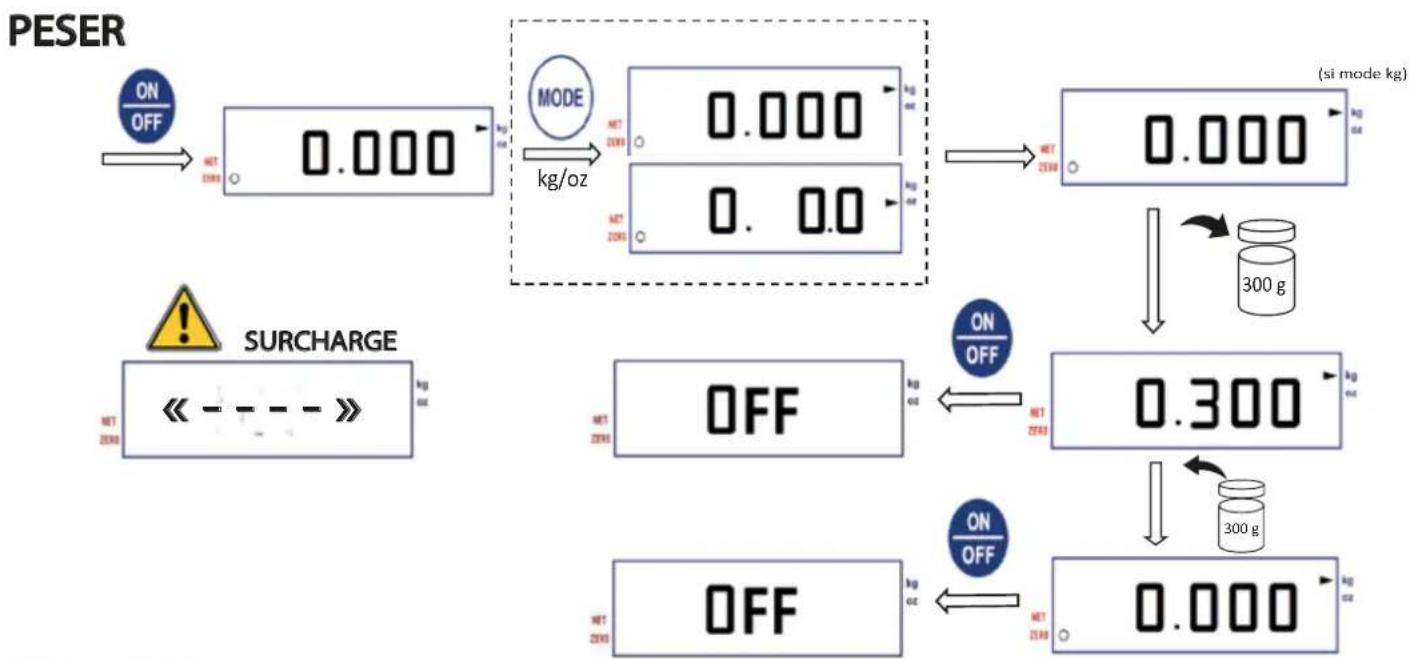

PESER

Appuyer sur la touche MODE pour sélectionner l'unité de mesure souhaitée (kg/Oz).

Le curseur « ▶ » clignote et se positionne devant l'unité de mesure choisie.

Poser le ou les article(s) à peser sur le plateau.

L'écran affiche le poids dans l'unité choisie.

ATTENTION : si l'écran affiche «- - - -», il y a surcharge. Le poids maximal de pesée est dépassé. Retirer immédiatement l'article de la balance.

télécharger la fiche «peser»

La tare permet de soustraire le poids d'un contenant lors de la pesée.

Une fois la tare effectuée, remplir le contenant des articles à peser.

L'écran affiche le poids exact des articles.

La tare peut se faire automatiquement ou manuellement.

Automatiquement :

Poser le contenant vide sur le plateau PUIS allumer la balance en appuyant sur L'écran affiche « 0.0000 » ou « 0.0.0 » selon l'unité de mesure. La tare est effectuée.

Manuellement :

Allumer la balance en appuyant sur ON OFF. Posez le contenant vide sur le plateau, le poids du contenant s'affiche. Appuyer sur la touche TARE, l'écran affiche « 0.0000 » ou « 0.0.0 » selon l'unité de mesure. La tare est effectuée.

Remarque : l'unité de pesage peut être sélectionnée avant ou après tarage en mode manuel, après tarage en mode automatique ; l'unité de mesure peut être changée à tout moment en appuyant sur

TARER MANUELLEMENT

télécharger la fiche «tarer»

ATTENTION : Pour éviter toute erreur, ne pas oublier d'annuler la tare en fin de pesée.

2 possibilités (① ou ② pour tare manuelle / ② pour tare automatique) :

① Retirer le contenant. Son poids s'affiche sur l'écran (le signe - apparait sur la gauche). Appuyer sur TARE pour annuler la tare. L'écran affiche «0.000». (cf procédure ci-dessus, suivre les ←).

② Arrêtez la balance en appuyant sur ON OFF. La valeur de la tare n'est pas mémorisée.

CONSEIL : Quand la balance affiche à vide un poids en négatif, vérifier que la tare a bien été annulée avant de peser un autre article.

La tare n'est pas mémorisée à la mise hors tension de la balance.

La fonction alarme permet à la balance de mémoriser un poids défini. Lorsque ce poids est atteint, un BIP retentit.

Allumer la balance en appuyant sur

Sélectionner l'unité de mesure avec le bouton MODE. Poser le poids de référence sur le plateau.

Appuyer sur la touche ALARM. L'écran affiche « AL- on » puis des bips retentissent.

Retirer le poids de la balance.

Le poids de référence est mémorisé.

Poser de nouveaux articles sur la balance :

Si le poids approche (80%) la valeur maximale du poids référence mémorisé, une série de BIP espacés 📋 retentit.

Si le poids atteint ou dépasse la valeur maximale du poids référence mémorisé, une série de BIP courts 📋 retentit

Pour désactiver cette fonction, appuyez sur la touche ALARM. L'écran affiche «AL - off » signalant la fin de mémorisation du poids référence.

ALARME SET

Télécharger la fiche «Alarme Set»

Calibrage

1- Balance éteinte, appuyer sans la relâcher sur la touche TARE 2- Attendre que l'écran affiche une valeur 3- Appuyer de nouveau sur la touche, l'écran affiche « une valeur 2Ero » puis de nouveau 4- Selon la valeur affichée (par exemple 5000), poser la même valeur (soit 5 kg / 5000g) sur le plateau 5- Appuyer sur, après 2 secondes l'écran affiche « CAL » puis « PASS » 6- Retirer le poids déposé au préalable sur le plateau puis éteindre la balance 7- Le calibrage est effectué

CALIBRAGE

Télécharger la fiche «calibrage»

USURE des PILES

Lorsque les piles sont usées, l'écran affiche « Lo ». Il faut les changer.

En cas d'inutilisation, la balance s'éteint automatiquement au bout de 6 minutes, quelle que soit l'énergie utilisée (piles ou alimentation secteur).

Nettoyage

Nettoyez avec un chiffon doux légèrement imprégné avec un détergent neutre.

Pratique

Les différents QR Code figurant dans cette notice vous permettent de télécharger chaque fiche individuelle liée à une fonction (pesage, tarage, calibrage...) pour affichage éventuel au poste de travail.
