Type de produit	Balance électronique de précision
Marque	Louis Tellier
Modèle	208061 (N3693 / N3694)
Capacité maximale	5 kg ou 10 kg selon modèle
Capacité minimale	10 g (modèle 5 kg) / 20 g (modèle 10 kg)
Précision	0,5 g (5 kg) / 1 g (10 kg)
Unités de pesée	g, lb, oz, pcs (comptage)
Dimensions (L x l x h)	240 x 240 x 70 mm
Dimensions du plateau	180 x 237 mm
Dimensions de l'écran	81 x 33 mm
Écran rétroéclairé	Oui
Alimentation	3 piles AA 1,5 V ou adaptateur secteur DC 4,5 V (non fourni)
Autonomie sur piles	Environ 110 heures en utilisation continue
Arrêt automatique	Oui, au bout de 2 minutes
Indice de protection	IP53
Conditions d'utilisation	Température 5°C à 35°C, humidité < 70%
Poids	1,7 kg
Certification	EN 61326-1:2013, EN 61000-6-1:2019, EN 61000-6-3:2021
Fonctions principales	Pesée, tare, comptage de pièces, calibrage
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement imbibé d'un détergent neutre
Sécurité	Indicateur de surcharge (écran affiche « - - - - »), arrêt automatique
Plateau amovible	Oui, pour faciliter le nettoyage

FOIRE AUX QUESTIONS - 208061 Louis Tellier

Comment changer l'unité de mesure sur la balance Louis Tellier 208061 ?

Appuyez sur la touche US pour passer d'une unité à l'autre (g, lb, oz, pcs). Le curseur ▲ indique l'unité active. L'unité sélectionnée est mémorisée.

Comment effectuer une tare avec cette balance ?

Placez le contenant vide sur le plateau, puis appuyez sur la touche T. L'écran affichera 0.0 et le curseur se positionne face à TARE. Ajoutez les articles à peser pour voir leur poids net. Pour annuler la tare, appuyez à nouveau sur la touche T ou éteignez la balance.

Que faire si l'écran affiche "- - - -" ?

Cela signifie une surcharge : l'objet dépasse la capacité maximale de la balance. Retirez immédiatement l'objet pour éviter d'endommager l'appareil.

Comment utiliser la fonction de comptage de pièces ?

Appuyez sur PCS pour sélectionner une référence (10, 20, 50, 100 ou 200 pièces). Placez le nombre exact de pièces correspondant sur le plateau, puis appuyez sur US. L'écran affiche le nombre de pièces. Vous pouvez ensuite ajouter d'autres pièces pour les compter.

Comment calibrer la balance ?

Éteignez la balance, maintenez la touche T enfoncée jusqu'à ce qu'une valeur apparaisse, puis relâchez. Appuyez à nouveau sur T pour voir "2Ero" puis une valeur. Placez un poids de calibration égal à cette valeur (ex. 5000 g) sur le plateau. Attendez que l'écran affiche "CAL" puis "PASS". Retirez le poids et éteignez la balance. Le calibrage est terminé.

Que signifie l'affichage "Lo" sur l'écran ?

Le symbole "Lo" indique que les piles sont usées et doivent être remplacées. Remplacez les trois piles AA.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables de type AA (1,2 V). Notez que l'autonomie sera légèrement inférieure à celle des piles alcalines (environ 110 heures).

Comment désactiver l'arrêt automatique ?

L'arrêt automatique après 2 minutes d'inactivité ne peut pas être désactivé. C'est une fonction d'économie d'énergie. Vous pouvez rallumer la balance en appuyant sur la touche marche/arrêt.

Comment nettoyer la balance Louis Tellier ?

Utilisez un chiffon doux légèrement imbibé d'un détergent neutre. N'utilisez pas de produits abrasifs ou de solvants. Le plateau amovible peut être nettoyé séparément.

Quelles sont les dimensions du plateau de la balance ?

Le plateau mesure 180 x 237 mm. Il est amovible pour faciliter le nettoyage et le rangement.

MODE D'EMPLOI 208061 Louis Tellier

	N3693 N3694
pesage - capacité maximale 5 kg 10 kg
pesage - capacité minimale 10 g 20 g
préciision 0,5 g 1 g
unités de pesage	g / lb / Oz / pcs
dimensions (L x l x h)	240 x 240 x 70 mm
dimensions plateau	180 x 237 mm
dimensions écran	81 x 33 mm
écran rétro-étrairé	OUI
alimentation	3 piles AA 1,5 V ou adaptateur type DC 4,5V (non fourni)
autonomie (sur piles)	environ 110 heures en utilisation continue
arrêt	automatique ou manuel
indice de protection	IP53
conditions d'utilisation	température de 5°C à 35°C - humidité < 70%
condition de stockage	température de - 10°C à 60°C - humidité < 85%
poids	1,7 kg
certification	EN 61326-1/2013 EN61000-6-1/2019 EN61000-6-3/2021

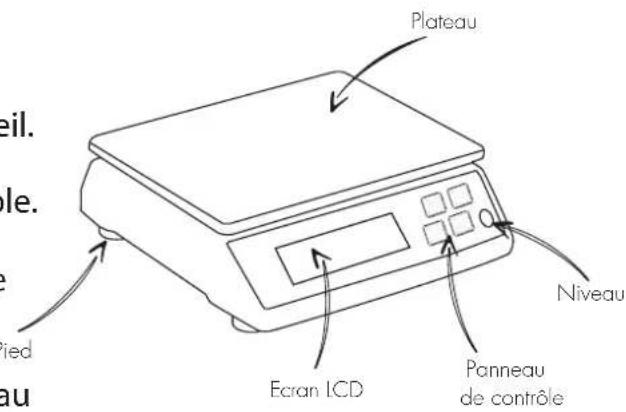

Insérer les 3 piles dans le logement situé sous l'appareil.

Positionner la balance sur une surface plane et stable.

Ajuster les pieds de la balance afin que la bulle située à droite (niveau) soit centrée.

Installer le plateau sur la balance (les pieds du plateau doivent s'insérer dans les logements prévus à cet effet).

La balance est prête à être utilisée.

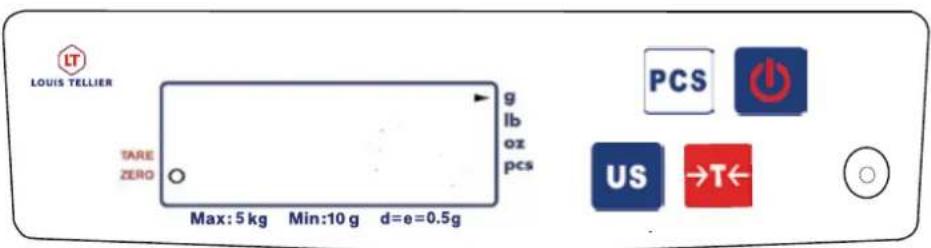

Ecran - panneau de control

Touche marche/arrêt

Touche tare / déduire un poids de la pesée (réceptacle...)

Touche pour comptage

Touches sélection unité de mesure / g - lb - pc

Utilisation

Allumez la balance en appuyant sur le bouton

« 0.0 » apparaît à l'écran et le curseur « ▲ » clignote face à l'unité de mesure « g ».

Assurez-vous que le curseur « ▲ » se trouve devant l'unité de mesure souhaitée. Si tel n'est pas le cas, déplacer le curseur en appuyant sur la touche US jusqu'à ce qu'il soit devant l'unité de mesure souhaitée.

L'unité de mesure qui s'affiche est la première utilisée (mémorisation). Elle peut être changée à tout moment en appuyant sur la touche US.

La balance est prête à être utilisée.

La tare permet de soustraire le poids d'un contenant. Une fois la tare effectuée, remplir le contenant des articles à peser. L'écran affiche leur poids exact.

Poser le ou les article(s) à peser sur le plateau. L'écran affiche le poids dans l'unité.

ATTENTION: si l'écran affiche «- - - - », il y a surcharge. L'objet à peser excède le poids maximum supporté par la balance. Retirer immédiatement l'objet de la balance.

Le tarage de la balance peut s'effectuer de manière automatique ou manuelle.

-Automatique:

poser l'objet à tarer sur le plateau puis allumez la balance ; la tare est automatiquement faite

• Manuelle :

Allumer la balance et poser l'objet à tarer sur le plateau puis appuyer sur la touche T afin d'annuler son poids.

Quand le tarage est terminé, le curseur « » se positionne sur l'écran face à TARE

Remarque : l'unité de pesage peut être sélectionnée avant ou après tarage en appuyant sur

CONSEIL: Pour éviter toute erreur, ne pas oublier d'annuler la tare en fin de pesée. Quand la balance affiche à vide un poids négatif, vérifier que la tare a bien été annulée avant de peser un autre article.

LA TARE S'ANNULE EN APPUYANT SUR LA TOUCHE OU EN ETEIGNANT LA BALANCE (LA TARE N'EST PAS MEMORISEE)

PESER

TAREER

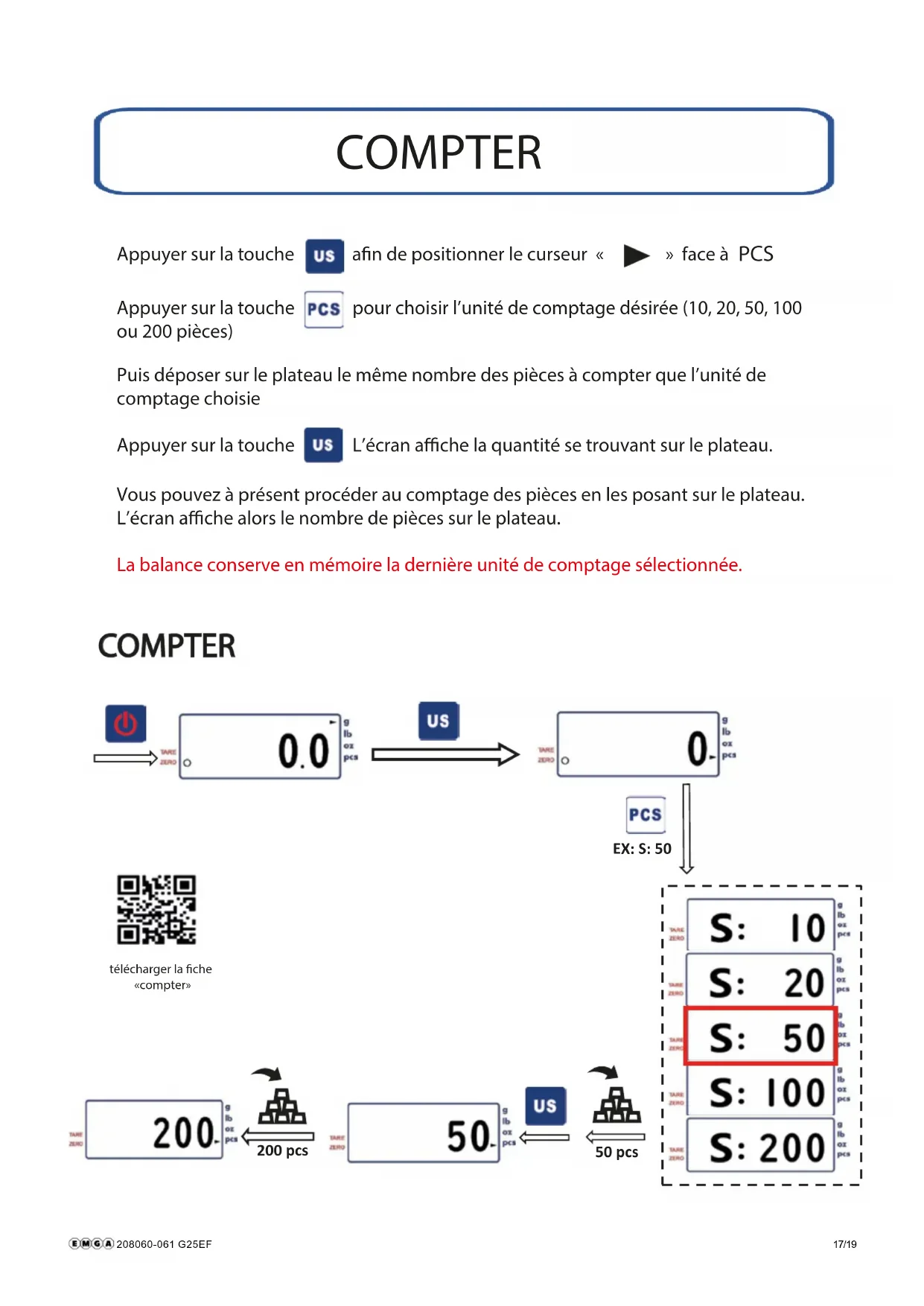

Compter

Appuyer sur la touche USA fin de positionner le curseur « face à PCS

Appuyer sur la touche PCS pour choisir l'unité de comptage désirée (10, 20, 50, 100 ou 200 pièces)

Puis déposer sur le plateau le même nombre de pièces à compter que l'unité de comptage désirée

Appuyer sur la touche US. L'écran affiche la quantité se trouvant sur le plateau.

Vous pouvez à présent procéder au comptage des pièces en les posant sur le plateau. L'écran affiche alors le nombre de pièces sur le plateau.

La balance conserve en mémoire la dernière unité de comptage sélectionnée.

COMPTER

1- Balance éteinte, appuyer sans la relâcher sur la touche T 2- Attendre que l'écran affiche une valeur 3- Appuyer de nouveau sur la touche, l'écran affiche « 2Ero » puis de nouveau une valeur 4- Selon la valeur affichée (par exemple 5000), poser la même valeur (soit 5kg / 5000g ) sur le plateau 5- Appuyer sur, après 2 secondes l'écran affiche « CAL» puis «PASS» 6- Retirer le poids déposé au préalable sur le plateau puis éteindre la balance 7- Le calibrage est effectué

Calibrer

Appuyer et maintenir télécharger la fiche «calibrer»

USURE des PILES

Lorsque les piles sont usées, l'écran affiche « Lo ». Il faut les changer.

En cas d'inutilisation, la balance s'éteint automatiquement au bout de 2 minutes quel que soit l'énergie utilisée (piles ou alimentation secteur)

Nettoyage

Nettoyez avec un chiffon doux légèrement imbibé avec un détergent neutre.

Pratique

Les différents QR Code figurant dans cette notice vous permettent de télécharger chaque fiche individuelle liée à une fonction (pesage, tarage, calibrage...) pour affichage évènementiel au poste de travail.
