Marque	JENN-AIR
Modèle	W10469903
Type de produit	Four à micro-ondes encastrable
Largeur du produit (modèle 27")	26⅝" (67,9 cm)
Largeur du produit (modèle 30")	29⅞" (75,6 cm)
Dimensions d'encastrement (modèle 27")	L 27" x H 19½" x P 21⅞" (68,6 x 49,5 x 55,5 cm)
Dimensions d'encastrement (modèle 30")	L 30" x H 19½" x P 21⅞" (76,2 x 49,5 x 55,5 cm)
Poids maximum supporté par le support	90 lb (41 kg)
Alimentation électrique	120 V, 60 Hz, 15 A (estimation standard)
Puissance micro-ondes	1000 W (estimation)
Fréquence	60 Hz
Matériau de la cavité	Acier inoxydable
Commandes	Électroniques à boutons
Fonctions principales	Cuisson, réchauffage, décongélation
Éclairage	Lampe intérieure
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; éviter les abrasifs
Sécurité	Verrouillage de sécurité enfant ; arrêt automatique ; respecte les normes UL et CSA
Pièces fournies	Barres de calage (2), évent inférieur (1), vis rondelle 3/8" (4), vis à tête cylindrique bombée 3/4" (4)
Réparabilité	Pièces de rechange disponibles via le service après-vente Jenn-Air
Garantie	Consulter la notice pour les détails de garantie

FOIRE AUX QUESTIONS - W10469903 JENN-AIR

Quelles sont les dimensions d'encastrement pour le modèle 27 pouces ?

Les dimensions d'encastrement recommandées sont : largeur 27'' (68,6 cm), hauteur 19 1/2'' (49,5 cm) et profondeur 21 7/8'' (55,5 cm).

Quelle est la capacité de poids du support ?

La surface de support doit pouvoir supporter un poids de 90 lb (41 kg).

Le four à micro-ondes est-il prévu pour une installation encastrée ?

Oui, ce modèle est conçu pour une installation encastrée. Une trousse d'entretoise est fournie pour assurer une ventilation et un maintien corrects.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires incluent un tournevis Phillips, un niveau, une clé hexagonale de 1/4'', une perceuse, un foret de 1/8'' et un mètre ruban.

Puis-je installer le four au-dessus d'un autre four ?

Oui, l'installation au-dessus d'un four simple inférieur est possible, en respectant les distances de dégagement minimales indiquées dans la notice.

Comment nettoyer l'intérieur du micro-ondes ?

Nettoyez avec un chiffon humide et un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Y a-t-il un verrouillage de sécurité enfant ?

Oui, ce four est équipé d'un verrouillage de sécurité enfant pour éviter toute utilisation non surveillée.

Quelle est la puissance micro-ondes ?

La puissance micro-ondes est d'environ 1000 W (estimation standard pour ce type d'appareil). Consultez la plaque signalétique pour la valeur exacte.

Comment obtenir des pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service après-vente Jenn-Air ou du revendeur agréé.

Le voyant de la lampe intérieure peut-il être remplacé ?

Oui, mais il est recommandé de faire appel à un technicien qualifié pour le remplacement afin d'éviter tout risque électrique.

MODE D'EMPLOI W10469903 JENN-AIR

Outilage et pièces 6

Exigences d'emplacement 6

Instructions d'installation 7

Assemblage de la trousse d'entretoise 7

Installation de la trousse d'entretoise 7

Installation du four à micro-ondes 7

Achever l'installation 8

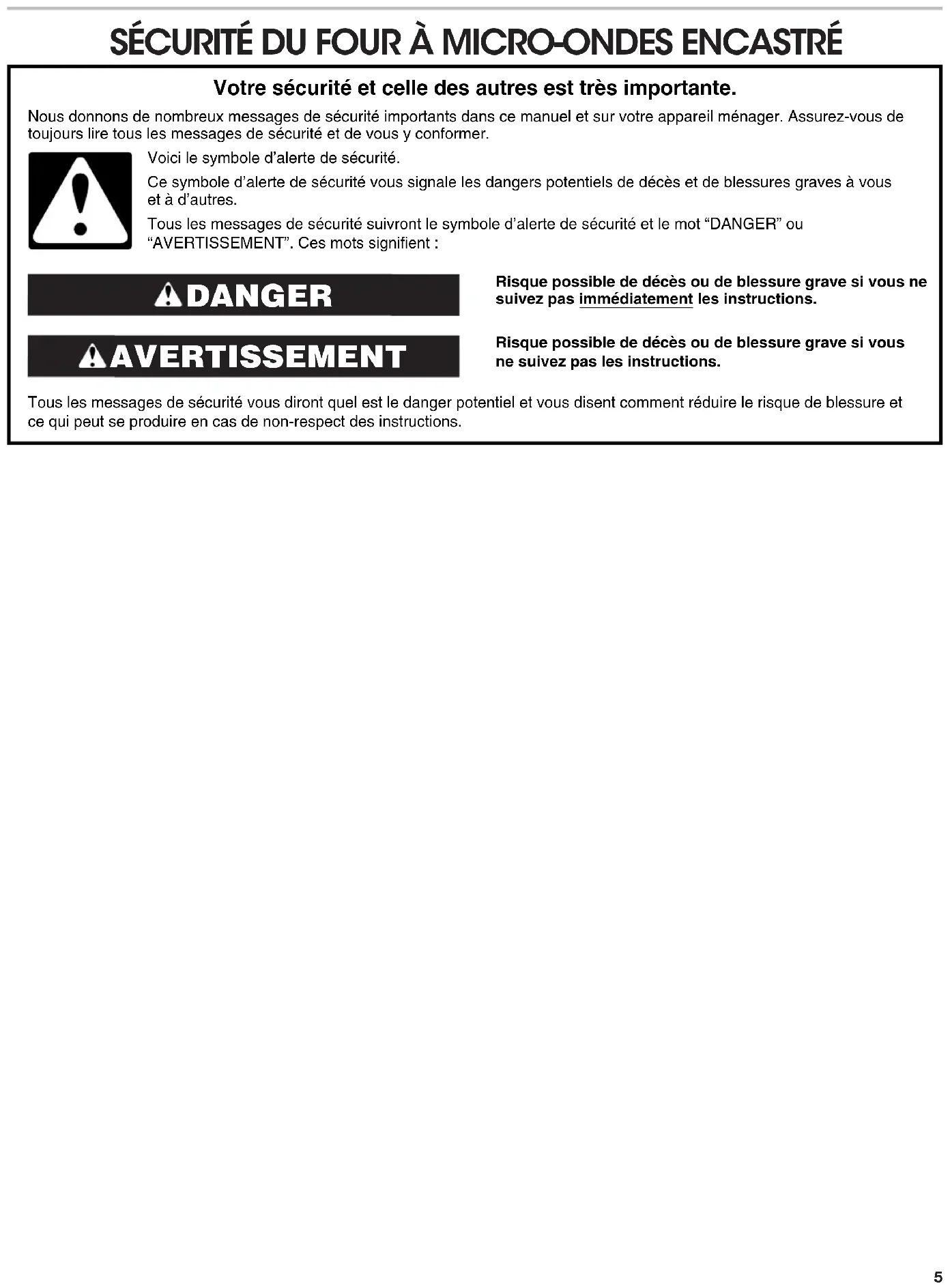

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Tournevis Phillips

Niveau

Tournevis à douille hexagonale de 1/4 (6,3 mm)

Perceuse

Foret d 18'' (3,2mm)

Metre ruban

Pièces fournies

A. Barres de calage (2) B. Événement inférieur (1) C. Vis rondelle à tête hexagonale de 3/8" (4) D. Vis à tête cylindrique bombée de 3/4" (4)

Exigences d'emplacement

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur.

Respecter les dimensions indiquées pour les ouvertures à découvert dans les placards. Ces dimensions tiennent compte des dégagements de séparation minimaux nécessaires pour le four à micro-ondes. L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du four à micro-ondes. La surface de support du four à micro-ondes doit être robuste, horizontale et en affleurement avec le bas de l'ouverture découverte dans le placard. Le plancher doit pouvoir supporter un poids de 90 lb (41 kg).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

Dimensions du produit

Trousse d'entretoise pour four à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)

Modèle de 27" (68,6 cm)

A. 26% (67,9 cm) largeur totale

Modèle de 30" (76,2 cm)

A. 29% (75,6 cm) largeur totale

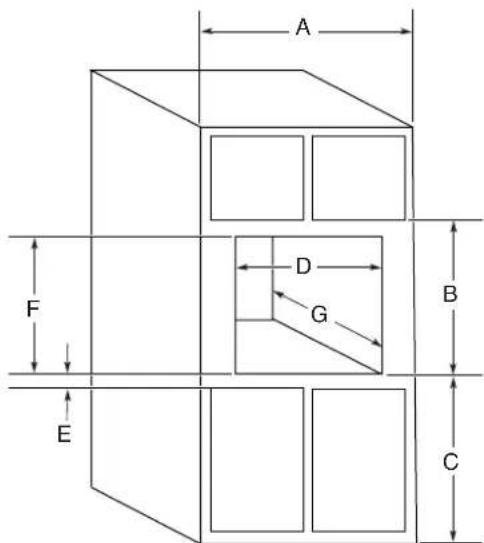

Dimensions du placard

Trousse d'entretoise pour four à micro-ondes de 27^ (68,6 cm) et 30^ (76,2 cm)

Modèle de 27" (68,6 cm)

A. 27^ (68,6cm) min. de largeur de placard B. 20^ / 6^ (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur C. 40" (101,2 cm) du fond de l'encastrement au plancher (recommende) D. 25 12 (64,8 cm) de largeur d'encastrement E. 112 (3,8 cm) min. du bas de l'encastrement au dessus de la porte du placard F. Hauteur recommende de l'ouverture decoupé de 19 / 6^n (49,4 cm) (conviient à une hauteur d'encastrement de 19 / 4 [48,9 cm]) à 19 / 7 / 5 [50,0 cm]) G. 21% (55,5 cm) min. de profondeur d'encastrement

Modèle de 30" (76,2 cm)

A. 30^th (76,2 cm) min. de largeur de placard B. 207^56^ (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur C. 40^ (101,2 cm) du fond de l'encastrement au plancher (recommandé) D. 281 ‰ (72,4 cm) de largeur d'encastrement E. 112''(3,8cm) min. du bas de l'encastrement au dessus de la porte du placard F. Hauteur recommandée de l'encastrement de 197^ 8 (49,4 cm) (convient à une hauteur d'encastrement de 191 / 46 [48,9 cm] à 191 / 46 [50,0 cm]) G. 217 / 8 (55,5 cm) min. de profondeur d'encastrement

Distances de dégagement minimales pour l'installation

Pour une installation correcte, les distances de dégagement minimales suivantes doivent être respectées au-dessus et en-dessous de l'ouverture à découvert.

Installation au-dessus - four encastré simple

A. Placard supérieur B. Four inférieur simple

Assemblage de la trousse d'entretoise

1. Fixer l'évent du bas aux barres de calage à l'aide des quatre vis rondelle à tête hexagonale de 3%.

REMARQUE: Les rebords des barres de calage doivent être orientés vers l'extérieur.

A. Événement inférieur B. Rebords extérieurs des barres de calage C. Barres de calage D. Vis rondelle à tête hexagonale de 3 %

Installation de la trousse d'entretoise

1. Centrer la trousse d'entretoise du four à micro-ondes assemblé contre le rebord inférieur avant de l'ouverture découverte dans le placard.
2. À l'aide d'un foret de 18 (3,2 cm), percer dans les trous de montage des barres de calage pour créer des avant-trous.
3. Fixer la trousse d'entretoise assemblée au placard à l'aide des quatre vis à tête cylindrique bombée de 34. Ne pas serrer excessivement les vis.

A. Vis à tête cylindrique bombée de 34 B. Trousse d'entretoise

Installation du four à micro-ondes

Suivre les instructions ci-dessous ainsi que les instructions fournies dans les instructions d'installation du four à micro-ondes électrique encastré.

Lire les sections "Spécifications électriques" et "Raccordement électrique" ainsi que toutes les autres sections des instructions d'installation avant d'installer le four à micro-ondes.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

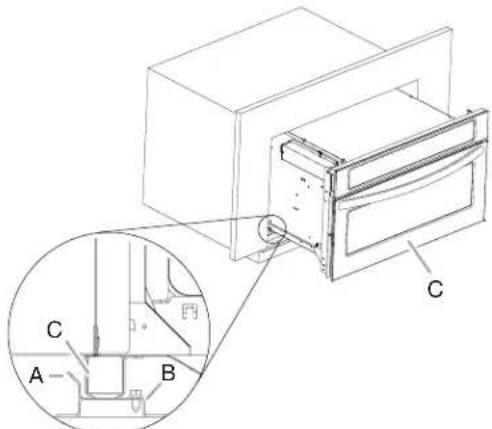

1. À l'aide d'au moins 2 personnes, soulever partiellement le four à micro-ondes dans l'ouverture découverte du placard au-dessus de la trousse d'entretoise et installer le four à microondes entre les rebords extérieurs des barres de calage.

REMARQUE: Ouvrir la porte du four à micro-ondes et pousser sur la zone du joint du châssis avant du four à micro-ondes lorsque l'on introduit le four à micro-ondes dans le placard. Ne pas pousser contre les bords externes.

1. Pousser contre le châssis avant du four à micro-ondes pour introduire le four dans le placard. Enfoncer complètement le four à micro-ondes dans le placard et le centrer dans la cavité du placard.

A. Rebord extérieur de la barre de calage B. Barre de calage C. Four à micro-ondes

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d'emballage.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du guide d'utilisation et d'entretien ou contacter le concessionnaire auprès duquel la trousse d'entretien pour four à micro-ondes encastré a été achetée.
