MODE D'EMPLOI MKC3157ES JENN-AIR
ENCASTRÉ This product is suitable for use above electric built-in ovens or warming drawers. This product is not suitable for use below cooktops. This Built-In Kit is designed for use with Jenn-Air Microwave Oven model specifying JMC3415ES Built-In Kit on the serial tag on the front of the microwave oven. These Installation Instructions cover different models. The appearance of your particular model may differ slightly from the illustrations in these Installation Instructions. Please read these instructions thoroughly before beginning installation. Ce produit est conçu pour être installé au-dessus d’un four électrique encastré ou d’un tiroir-réchaud. Ce produit n’est pas conçu pour être installé sous une table de cuisson. L’ensemble four à micro-ondes encastré est conçu pour être utilisé avec les modèles de fours à micro-ondes Jenn-Air dont la plaque avant avec numéro de série indique le numéro d’ensemble encastré JMC3415ES. Ces instructions d’installation couvrent plusieurs modèles. L’apparence de votre modèle peut différer légèrement des illustrations présentes dans ce manuel. Lire ces instructions attentivement avant de commencer l’installation. IMPORTANT: Save for local electrical inspector’s use. IMPORTANT : À conserver pour consultation par l’inspecteur local des installations électriques. NOTE: Do not remove protective film from trim kit frame before installing ducts and other mounting hardware. Only remove film just before installing trim on cabinet. REMARQUE : Ne pas retirer le film de protection du cadre de la trousse de garniture avant l’installation des conduits et de la quincaillerie de fixation. Enlever le film juste avant l’installation du cadre sur le placard. W10781779A Table of Contents/Table des matières

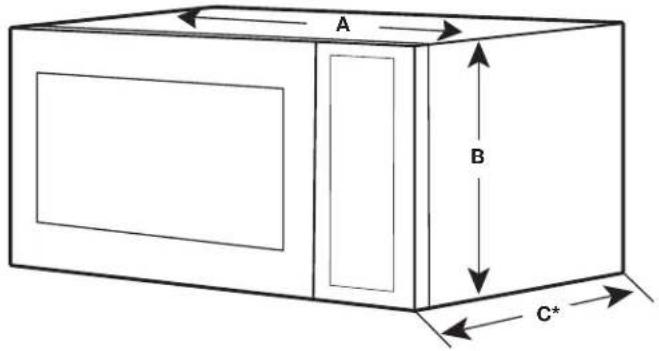

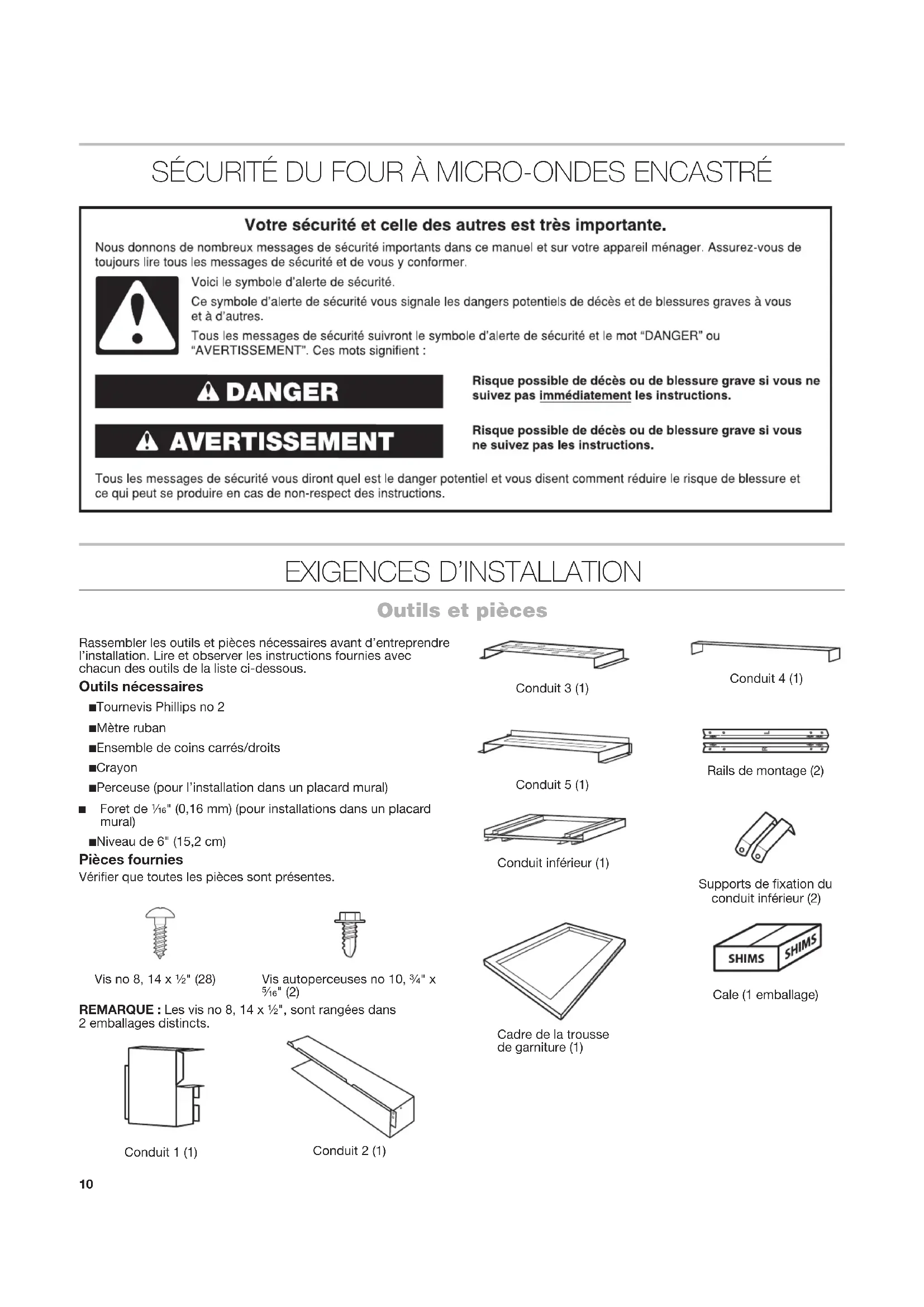

Outils et pièces Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Outils nécessaires ■ Tournevis Phillips no 2 ■ Mètre ruban ■ Ensemble de coins carrés/droits ■ Crayon ■ Perceuse (pour l’installation dans un placard mural) ■ Foret de Z\zn" (0,16 mm) (pour installations dans un placard mural) ■ Niveau de 6" (15,2 cm) Pièces fournies Vérifier que toutes les pièces sont présentes. Vis no 8, 14 x Z\x" (28) Conduit 1 (1) Conduit 2 (1) Conduit 3 (1) Conduit 4 (1) Conduit 5 (1) Rails de montage (2) Cadre de la trousse de garniture (1) Cale (1 emballage) Vis autoperceuses no 10, C\v" x B\zn" (2) Supports de fixation du conduit inférieur (2) Conduit inférieur (1) REMARQUE : Les vis no 8, 14 x Z\x", sont rangées dans 2 emballages distincts.11 Le four à micro-ondes peut être installé dans un placard et au-dessus d’un four encastré ou d’un tiroir-réchaud. Inspecter l’ouverture où le four à micro-ondes sera installé. La surface inférieure de l’ouverture doit être d’un minimum de 36" (91,4 cm) au-dessus du plancher. Il doit comporter les caractéristiques suivantes : ■ Placards de bois. ■ Ouverture découpée qui est d’aplomb et d’équerre. Voir le point “Dimensions de l’ouverture à découper” dans la section “Dimensions minimales”. ■ Plancher au niveau de l’encastrement robuste, d’aplomb et en affleurement avec le bas de l’ouverture découpée du placard. ■ Capable de soutenir une charge d’au moins 150 lb (68 kg), ce qui comprend le four à micro-ondes, ainsi que les éléments placés à l’intérieur. ■ Prise de courant reliée à la terre. Voir la section “Spécifications électriques”. ■ Distances de dégagement minimales pour l’emplacement d’installation. Voir la section “Dimensions minimales”. ■ Enceinte complète autour de la partie encastrée du four à micro-ondes, incluant un plafond complet et solide. ■ Plancher de niveau, de l’avant à l’arrière et de gauche à droite. Dimensions minimales Distances de dégagement minimales pour l’installation Pour une installation correcte, les distances de dégagement minimales suivantes doivent être respectées au-dessus et au-dessous de l’ouverture à découper. Installation au-dessus d’un placard/tiroir de remisage Installation au-dessus du four/tiroir de remisage 1"(25 mm)1Z\x"(38 mm)1"(25 mm)3"(76 mm)

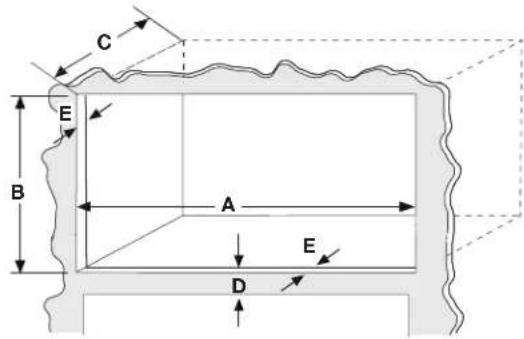

A. Placard supérieur B. Placard inférieur ou tiroir de remisage C. Four inférieur ou tiroir-réchaud REMARQUE : La surface inférieure de l’ouverture doit être d’un minimum de 36" (91,4 cm) au-dessus du plancher. Exigences d’emplacement12 Spécifications du placard
Z\v ", -0" (74,3 cm + 1,3 cm, -0 cm) Hauteur (dimension B) 18ZC\zn" à 19Z\zn", (47,8 cm + 48,4 cm) pour toutes les installations Profondeur (min) (dimension C) 21Z\x (54,6 cm) avec une prise en affleurement Dégagement minimum entre les ouvertures découpées (dimension D) 3" (7,6 cm) si installé au-dessus d’un four ou d’un tiroir-réchaud Cadre avant (dimension E) 2" (5,08 cm) min, fini en affleurement avec l’ouverture des 4 côtés. IMPORTANT : La surface de support du four doit être robuste, horizontale et en affleurement avec le bas de l’ouverture découpée dans le placard. Le plancher doit être en mesure de supporter le poids du four à micro-ondes.
Vue de dessus de l’ouverture à découper A. Four à micro-ondes B. Prise en affleurement 21Z\x" (54,6 cm)

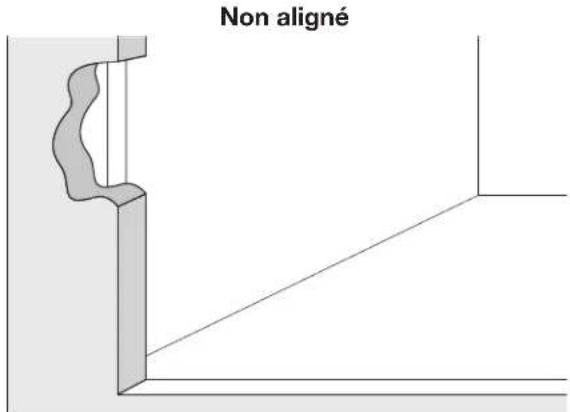

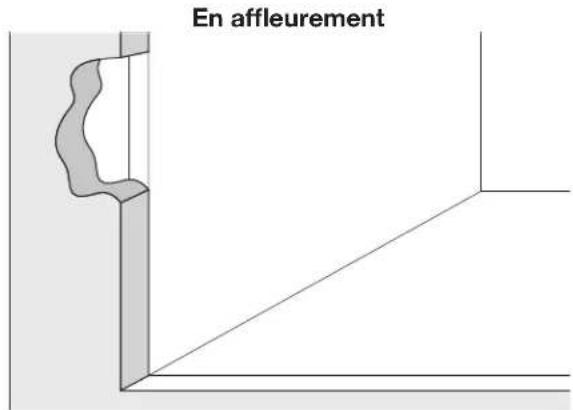

Emplacement recommandé pour la prise de courant Non aligné En affleurement Ouverture découpée du mur arrière REMARQUE : Les côtés du placard doivent être perpendiculaires au plancher.13
Spécifications électriques Observer les dispositions de tous les codes et règlements en vigueur. Exigences : ■ Une prise électrique à 3 alvéoles de 115 à 120 V CA, 60 Hz, 15 ou 20 A à l’arrière de l’ouverture. Recommandation : ■ Un fusible temporisé ou un disjoncteur temporisé. ■ Un circuit distinct exclusif au four à micro-ondes.
Pour tout appareil ménager connecté par un cordon de courant électrique : Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d’un itinéraire direct d’acheminement à la terre. Le four à micro-ondes est doté d’un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.
AVERTISSEMENT : L’utilisation incorrecte du
dispositif de liaison à la terre peut susciter un risque de choc électrique. L’utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n’est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien qualifié. Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien qualifié d’installer une prise de courant à proximité du four à micro-ondes.14
INSTRUCTIONS D’INSTALLATION
IMPORTANT : Pour prévenir les dommages, ne pas enlever le film protecteur du cadre.
1. Vider le four à micro-ondes de tout article, incluant le plateau
2. S’assurer que le plancher du cabinet est de niveau.
Installer les conduits arrière et supérieur

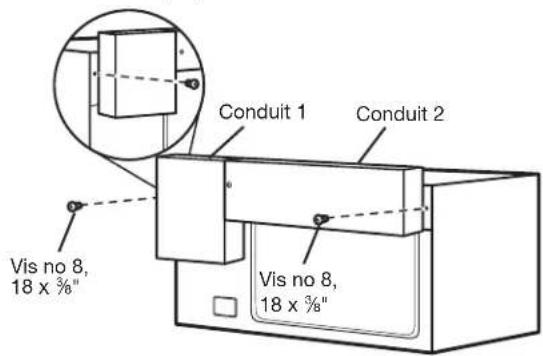

1. Insérer les collerettes du conduit 1 dans le conduit 2. Fixer
à l’aide de 1 vis no 8, 14 x Z\x".

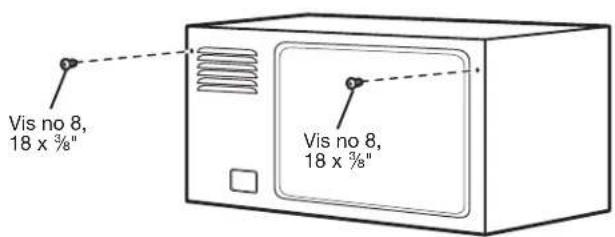

2. Enlever les 2 vis no 8, 18 x C\,", situées dans les coins
supérieurs gauche et droit du four à micro-ondes.
3. Fixer les conduits 1 et 2 à l’aide des 2 vis no 8, 18 x C\,",
enlevées à l’étape précédente. Conduit 1Conduit 2Vis no 8, 14 x \x"Vis no 8, 18 x ⁄,"Vis no 8, 18 x ⁄,"Conduit 1Conduit 2Vis no 8, 18 x ⁄,"Vis no 8, 18 x

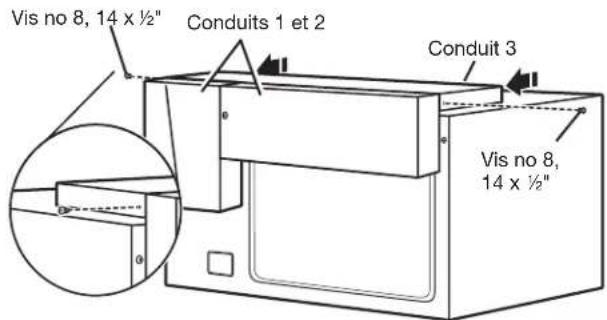

4. Placer le conduit 3 sur le dessus du four à micro-ondes, insérer
les collerettes des conduits 1 et 2 dans le conduit 3. Fixer le conduit 3 aux conduits 1 et 2 à l’aide de 2 vis no 8, 14 x Z\x".

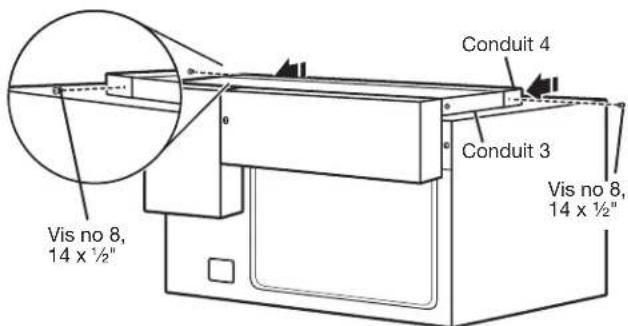

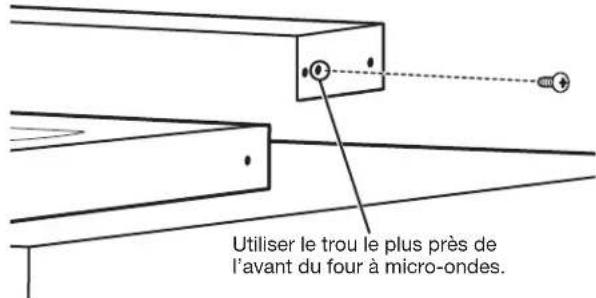

5. Placer le conduit 4 sur le dessus du micro-ondes et l’insérer
dans le conduit 3. Fixer le conduit 4 au conduit 3 à l’aide de 2 vis no 8, 14 x Z\x". IMPORTANT : Les trous doubles du conduit 4 vont à l’arrière du four à micro-ondes. De chaque côté du conduit 4, visser 1 vis no 8, 14 x Z\x", dans le trou le plus à l’avant du trou double.

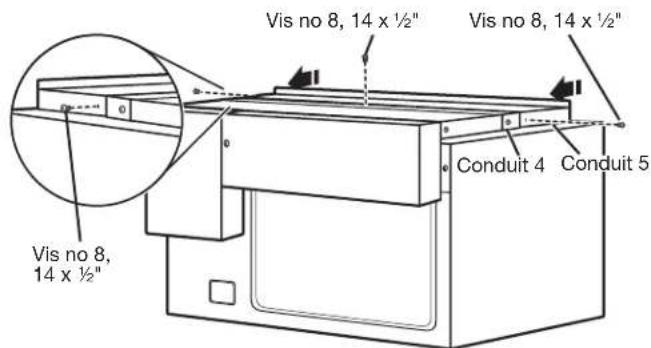

6. Placer le conduit 5 sur le dessus du micro-ondes et l’insérer
dans le conduit 4. Fixer le conduit 5 à l’aide de 3 vis no 8, 14 x Z\x". Conduit 3Conduits 1 et 2Vis no 8, 14 x \x"Vis no 8, 14 x \x"Vis no 8, 14 x \x"Conduit 4Vis no 8, 14 x Z\x"Conduit 3Utiliser le trou le plus près de l’avant du four à micro-ondes.Vis no 8, 14 x \x"Vis no 8, 14 x \x"Vis no 8, 14 x \x"Conduit 4Conduit 5 AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.15 IMPORTANT : Les collerettes du conduit 5 doivent aller sous le conduit 4. Le côté avant du conduit doit affleurer le four à micro- ondes lui-même, pas la porte. Installer les rails et le conduit inférieur

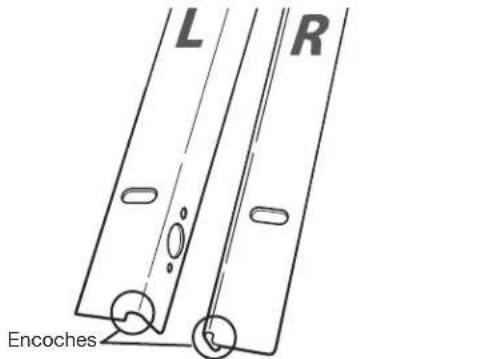

1. Vérifier que l’encoche est au bas du rail. Placer le rail “L” sur
le côté gauche du placard, le coin inférieur reposant sur le plancher du placard. Vérifier que le rail est égal à l’avant du placard avant de continuer. Percer des avant-trous. Fixer les rails à l’aide de 4 vis no 8, 14 x Z\x". REMARQUE : Visser les vis au centre des trous du rail.
2. Répéter l’étape 1 pour l’autre côté du placard. Utiliser les
illustrations et le tableau suivants pour mesurer la distance entre le centre des trous du rail. Utiliser des cales si la distance mesurée est incorrecte. INSTALLATION DE 27" (68,6 CM) INSTALLATION DE 30" (76,2 CM) 25Z\x" (64,8 cm) 28Z\x" (72,4 cm) Correct Incorrect Rail de montage Rail de droiteRail de gauche Encoches
3. Positionner le conduit inférieur dans le placard pour que chacun
de ses côtés soit situé à la même distance des murs et que les espaceurs soient en affleurement avec le devant du placard.
4. Percer 2 avant-trous à l’avant du conduit inférieur.
5. Fixer le conduit inférieur au plancher du placard à l’aide
de 2 vis no 8, 14 x Z\x", à l’avant du conduit inférieur.

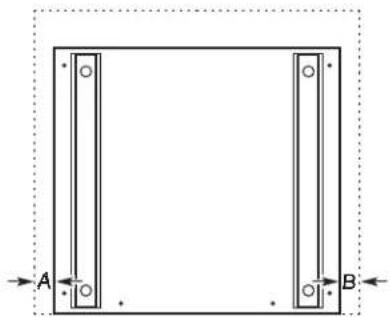

La dimension A doit être égale à la dimension B Espaceurs derrière les trous
A B A. Avant-trous16 Installer le four à micro-ondes et le cadre de la trousse de garniture

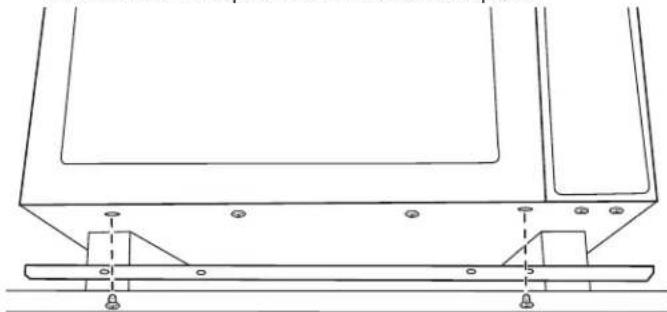

1. En commençant de la droite à la gauche, enlever la troisième
et la sixième vis de l’avant de la plaque inférieure du four à micro-ondes. REMARQUE : Ne pas enlever les vis de la porte.

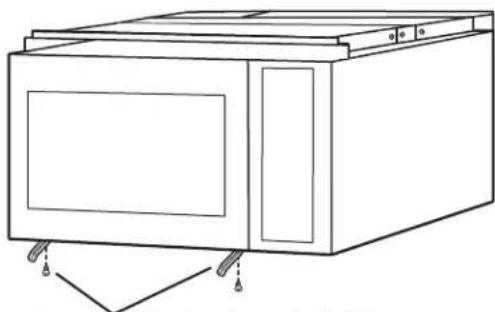

2. Utiliser les vis enlevées pour installer les supports de fixation
du conduit inférieur dans les mêmes trous.

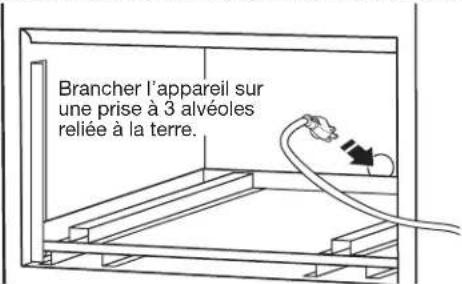

3. Tout en gardant le four à micro-ondes à proximité de
l’ouverture d’encastrement, brancher le four à micro-ondes dans la prise à 3 broches reliée à la terre. REMARQUE : Pour éviter de coincer le cordon d’alimentation, s’assurer de l’éloigner du conduit inférieur. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

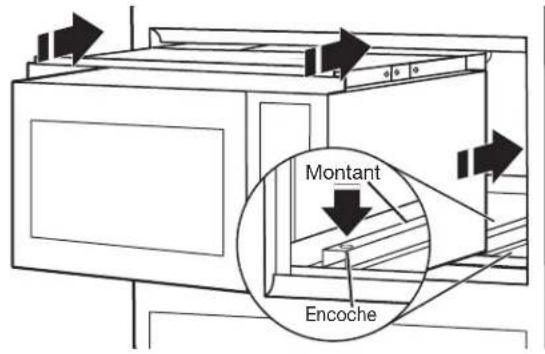

4. Placer le four à micro-ondes dans le placard, sur les montants.
S’assurer que les pieds sont bien placés dans les encoches des montants. Vérifier l’aplomb du four à micro-ondes.

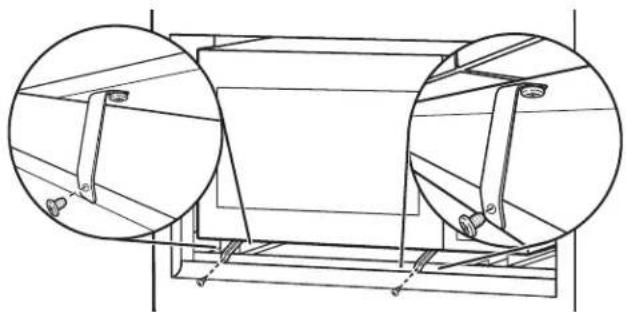

5. Fixer le four à micro-ondes sur le conduit inférieur. À l’aide

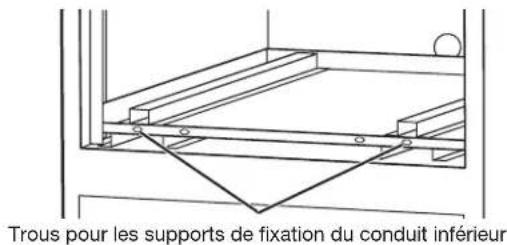

de 2 vis autoperceuses no 10, C\v" x B\zn", fixer les supports de fixation du conduit inférieur par le premier et le quatrième trous à partir de l’avant du conduit inférieur. Encoche Montant Supports de fixation du conduit inférieur Supports de fixation du conduit inférieur Trous pour les supports de fixation du conduit inférieur AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.17

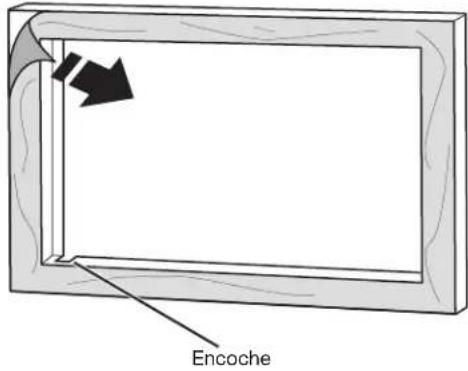

6. Ôter la pellicule protectrice du cadre de la trousse de garniture.

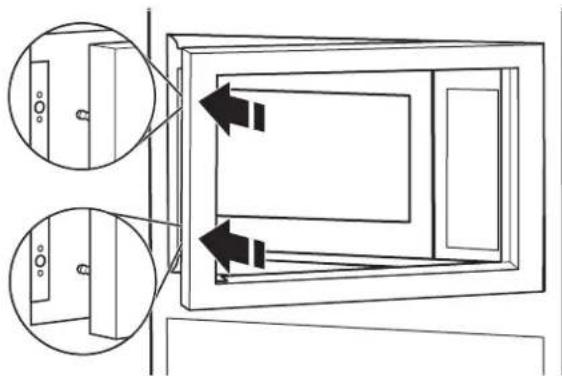

7. Aligner les rivets du cadre de la trousse de garniture avec
les trous correspondants des rails et enclencher en place. REMARQUE : Les rivets du haut et du bas sont situés à différentes distances du bord, le cadre ne peut donc être installé que d’une façon. S’assurer que l’encoche est située dans le coin inférieur gauche. Four à micro-ondes installé Terminer l’installation
1. Installer le plateau rotatif dans le four à micro-ondes.
2. Contrôler le fonctionnement du four à micro-ondes : placer
sur le plateau rotatif 1 récipient contenant 1 tasse (250 ml) d’eau et programmer une période de chauffage de 1 minute à la puissance maximale (100 %).
3. Si le four à micro-ondes ne fonctionne pas :

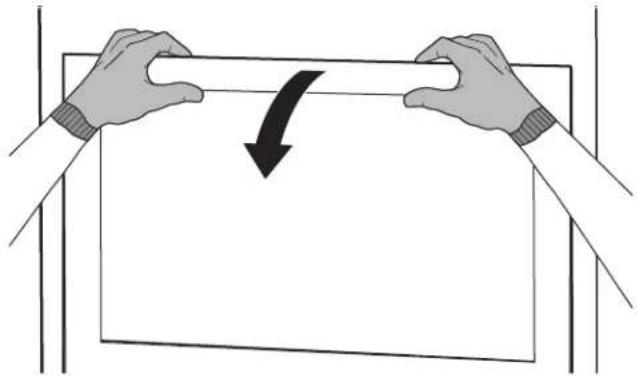

■ Déterminer si un fusible est grillé ou si un disjoncteur s’est ouvert. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. ■ Vérifier que le cordon d’alimentation est correctement branché sur une prise de courant à 3 alvéoles reliée à la terre. ■ Pour l’information relative au dépannage, consulter le Guide d’utilisation et d’entretien. L’installation est maintenant terminée. Conserver les Instructions d’installation pour une éventuelle réutilisation future. Enlever le cadre de la trousse de garniture Tirer fermement sur la garniture en la tenant au niveau de l’orifice d’aération supérieure. ASSISTANCE Appeler le marchand local autorisé ou le centre de service agréé. Lors de l’appel, vous aurez besoin des numéros de modèle et de série du four à micro-ondes. Les deux numéros peuvent être trouvés sur la plaque signalétique située derrière la porte du four à micro-ondes, sur le châssis avant du four à micro-ondes. Pour obtenir plus d’assistance, nous contacter au numéro sans frais ou visiter notre site Web (voir le Guide d’utilisation). Encoche18 Notes19 NotesW10781779A © 2016 Jenn-Air. Used under license in Canada. All rights reserved. © 2016 Jenn-Air. Utilisé sous licence au Canada. Tous droits réservés. 6/16
