ChromaComfort - Ventilateur NuTone - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Ventilateur
Modèle	NuTone ChromaComfort
Dimensions	À préciser selon le modèle
Poids	À préciser selon le modèle
Puissance	À préciser selon le modèle
Vitesse de ventilation	Multi-vitesse
Fonctionnalités supplémentaires	Éclairage LED, contrôle de la température
Installation	Installation au plafond, nécessite un montage
Entretien	Nettoyage régulier des pales et du moteur
Consommation énergétique	À préciser selon le modèle
Normes de sécurité	Conforme aux normes de sécurité électrique
Garantie	À préciser selon le modèle
Informations supplémentaires	Idéal pour les pièces de vie et les espaces de travail

FOIRE AUX QUESTIONS - ChromaComfort NuTone

Comment puis-je régler la vitesse du ventilateur NuTone ChromaComfort ?

Vous pouvez régler la vitesse du ventilateur en utilisant le panneau de contrôle situé sur l'appareil. Appuyez sur le bouton de vitesse pour sélectionner entre faible, moyen et élevé.

Le ventilateur fait un bruit étrange, que dois-je faire ?

Vérifiez si le ventilateur est correctement installé et s'il n'y a pas d'objets obstruant les pales. Si le bruit persiste, contactez le service client pour une assistance supplémentaire.

Comment nettoyer le ventilateur NuTone ChromaComfort ?

Débranchez le ventilateur et utilisez un chiffon doux et humide pour nettoyer les pales et le boîtier. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le ventilateur ne s'allume pas, quelles en sont les causes possibles ?

Vérifiez si le ventilateur est correctement branché et si l'interrupteur fonctionne. Si le problème persiste, il se peut qu'il y ait un problème avec le fusible ou le circuit électrique.

Puis-je utiliser le ventilateur en mode nuit ?

Oui, le NuTone ChromaComfort est conçu pour fonctionner silencieusement, ce qui le rend idéal pour une utilisation nocturne. Assurez-vous de sélectionner la vitesse la plus basse pour un fonctionnement optimal.

Comment changer la couleur d'éclairage de mon ventilateur ?

Utilisez le bouton de réglage de couleur sur le panneau de contrôle pour changer la couleur de l'éclairage. Vous pouvez choisir parmi plusieurs options de couleur selon vos préférences.

Le ventilateur est-il compatible avec une télécommande ?

Oui, le NuTone ChromaComfort peut être utilisé avec une télécommande (vendue séparément), ce qui vous permet de contrôler facilement les réglages à distance.

Quelle est la garantie du ventilateur NuTone ChromaComfort ?

Le ventilateur est généralement livré avec une garantie de 1 an contre les défauts de fabrication. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI ChromaComfort NuTone

Pair wall control. Turn on power to fan. Within 3 minutes, hold white light button for 5+ seconds. White light button will flash to confirm pairing. Note orientation of tab and buttons. WHITE LIGHT BUTTON5 OPTION - Pour installer le boîtier n’importe où entre les solives du plafond : Utilisez l’ensemble de barres de suspension proposé en option (vendu séparément chez votre distributeur local ou sur le site Web). Suivez les instructions accompagnant l’ensemble. IMPORTANT - Les conduits allant de ce ventilateur jusqu’à l’extérieur de l’habitation ont une grande influence sur le débit d’air, le bruit du ventilateur et sa consommation d’énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d’utiliser des conduits plus petits que ceux recommandés. L’isolation des conduits peut contribuer à réduire les pertes d’énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d’anciens conduits pourraient ne pas produire leur débit d’air nominal. AVERTISSEMENT OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES : 1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l’adresse ou au numéro de téléphone indiqués dans la garantie.2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez l’alimentation du panneau électrique et verrouillez l’interrupteur principal afin d’empêcher que le courant ne soit accidentellement rétabli. S’il est impossible de verrouiller l’interrupteur principal, fixez solidement un message d’avertissement bien visible, par exemple une étiquette, sur le panneau électrique.3. La pose de l’appareil et les travaux d’électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l’appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l’American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.5. Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.6. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.7. Cet appareil peut être installé au-dessus d’une enceinte de baignoire ou de douche s’il est branché sur un circuit protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).8. Cet appareil doit être relié à une mise à la terre. ATTENTION 1. Pour ventilation générale uniquement. N’utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.2. Ce produit peut être installé dans un mur s’il est fixé à 2,4 m (8 pi) au-dessus du plancher.3. Pour éviter d’endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l’appareil de la poussière de plâtre, de construction, etc.4. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

Pour la déclaration de garantie, les pièces de rechange, l’assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler : Aux États-Unis : Broan.com 800-637-1453 ou NuTone.com 888-336-6151. Au Canada : Broan.ca ou NuTone.ca 877-896-1119 Installation du ventilateur/ éclairage ChromaComfort

La désignation et les logos Bluetooth sont des marques déposées appartenant à Bluetooth SIG, Inc. et sont utilisés sous licence par Broan-NuTone LLC. Tous les autres noms et marques de commerce appartiennent à leurs propriétaires respectifs.REMARQUE : Cet équipement a été testé et constaté conforme aux limites des appareils numériques de Classe B, en vertu de la section 15 des Règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences indésirables dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s’il n’est pas installé et utilisé conformément aux instructions, peut produire des interférences indésirables pour les radiocommunications. Il n’y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences qui nuisent à une réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l’appareil, l’utilisateur est invité à corriger la situation par l’un ou l’autre des moyens suivants :• Réorienter ou déplacer l’antenne réceptrice.• Éloigner l’équipement du récepteur.• Brancher l’équipement dans une autre prise de courant sur un circuit différent de celui du récepteur.• Consulter le détaillant ou un technicien spécialisé en radio/télévision.Cet appareil est conforme aux exigences de la section 15 des règlements de la FCC et à la norme RSS-210 du Canada. Son fonctionnement est assujetti aux conditions suivantes :(1) l’appareil ne doit pas provoquer d’interférences, et (2) il doit tolérer les interférences reçues, notamment celles susceptibles de provoquer un fonctionnement non souhaité. IDFCC : 2ADLL-RGB001 & 2ADLL-RGB002 ID IC : 2143B-RGB001 & 2143B-RGB002 Ce luminaire compatible à la technologie sans fil Bluetooth est conforme aux limites d’exposition de la FCC sur les rayonnements telles qu’établies dans un environnement non contrôlé. L’utilisateur doit suivre les directives d’utilisation pour respecter les limites d’exposition. Ce luminaire ne doit pas être relocalisé ni utilisé avec une autre antenne ou un autre émetteur.Toute modification non expressément approuvée par la partie responsable du respect de la réglementation peut annuler le droit de l’utilisateur d’utiliser cet équipement.

NETTOYAGE ET ENTRETIEN

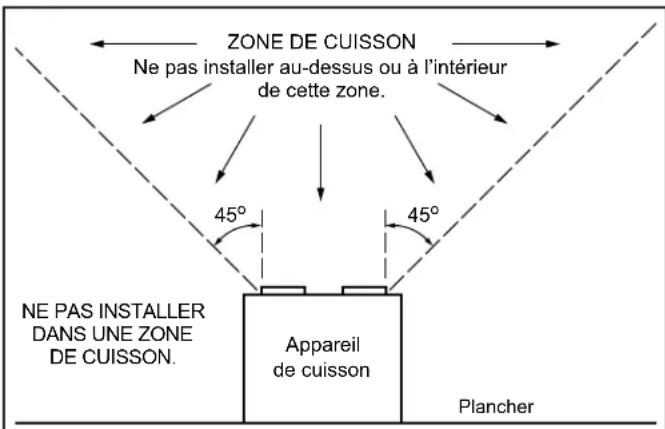

Pour un fonctionnement silencieux et efficace, ainsi qu’une durabilité et une apparence supérieures, abaissez ou enlevez la grille et nettoyez l’intérieur de l’appareil avec un aspirateur muni d’une brosse à épousseter.Le moteur est lubrifié à vie et n’a pas besoin d’être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l’ensemble du ventilateur (incluant le moteur et la roue à ailettes). FONCTIONNEMENT Le ventilateur/éclairage Chroma ne doit être utilisé qu’avec la commande murale incluse. Voir les directives d’utilisation séparées. N’UTILISEZ PAS le ventilateur/éclairage Chroma avec un autre commutateur ou une autre commande.Appareilde cuisson Plancher ZONE DE CUISSONNe pas installer au-dessus ou à l’intérieur de cette zone.

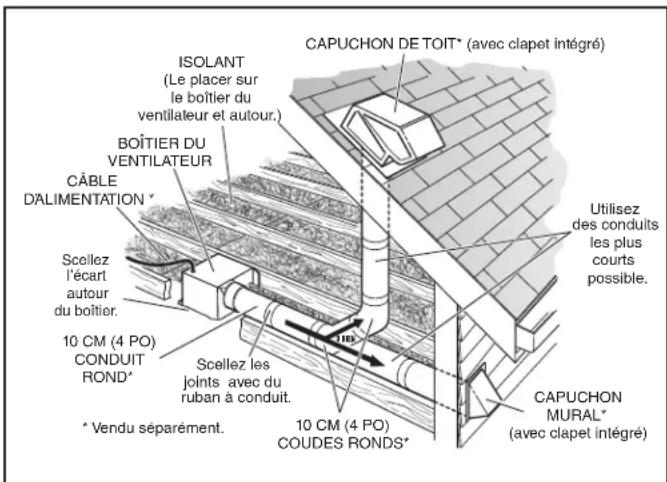

NE PAS INSTALLER DANS UNE ZONE DE CUISSON. CAPUCHON DE TOIT* (avec clapet intégré) CAPUCHON MURAL* (avec clapet intégré) 10 CM (4 PO) COUDES RONDS*

VENTILATEUR Scellez l’écart autour du boîtier. Scellez les joints avec du ruban à conduit. ISOLANT (Le placer sur le boîtier du ventilateur et autour.) CÂBLE D’ALIMENTATION *

• Vendu séparément. O BIEN Utilisez des conduits les plus courts possible. 10 CM (4 PO) CONDUIT ROND*6

Retirez tous les matériaux d’emballage, débranchez le ventilateur et retirez-le de son boîtier. Enlevez le panneau de câblage du boîtier du ventilateur.

Pour une rénovation - passez à la page 7.

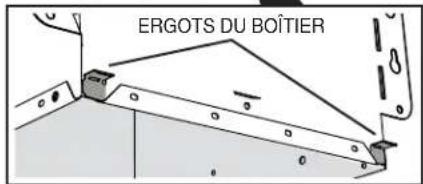

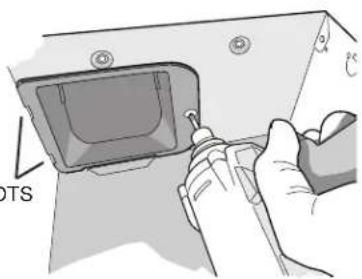

Fixez le clapet/raccord de conduit au boîtier du ventilateur. Fixez le boîtier à la charpente du plafond. ERGOTS Poussez le raccord par l’ouverture à partir de l’intérieur du boîtier. Engagez les ergots et fixez le tout avec les vis se trouvant dans le sachet de pièces. Assurez-vous que le dessous du boîtier affleure la surface finie du plafond. Pour un emplacement approprié, utilisez un matériau de plafond de 13 mm (½ po) : Pliez les ergots du boîtier (sur l’extérieur du boîtier) pour qu’ils s’ajustent contre le bas de la solive. Fixez le boîtier avec des oreilles de montage à l’aide des fixations appropriées. Si vous fixez le boîtier à une solive en « I », utilisez un bloc de bois comme illustré. NOUVELLE INSTALLATION

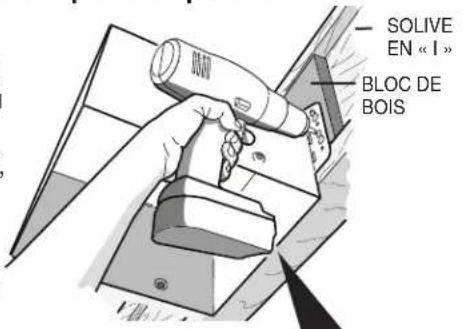

SOLIVE EN « I » BLOC DE BOIS

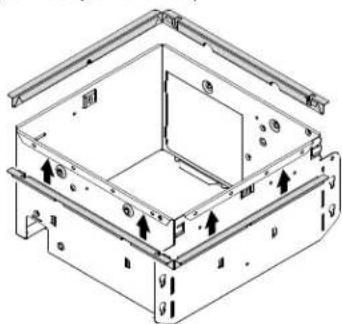

Il est possible de xer une paire de brides sur le boîtier si cela est nécessaire ou souhaité. Emboîtez les deux pièces de brides sous le bord retourné du boîtier (sur les quatre côtés).

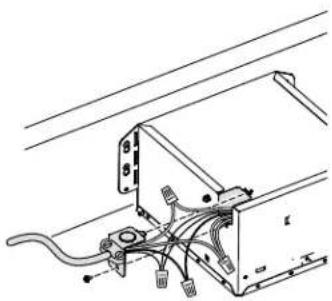

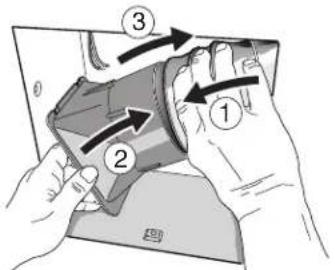

Raccordez un conduit rond de 10 cm (4po). Branchez les ls. Finissez la surface du plafond. Continuez ensuite avec l’étape 9. Raccordez le câble d’alimentation à la plaque de câblage (du sachet de pièces) à l’aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous au schéma de câblage pour les détails du branchement. Fixez la plaque de câblage sur le boîtier du ventilateur à l’aide de la vis (du sachet de pièces). Remontez le panneau de câblage et fixez-le avec les vis se trouvant dans le sachet de pièces.

Fixez le boîtier à la charpente du plafond. Fixez le boîtier sur la charpente du plafond à l’aide des fixations appropriées aux endroits indiqués.

Pliez les oreilles de montage à plat contre le boîtier.

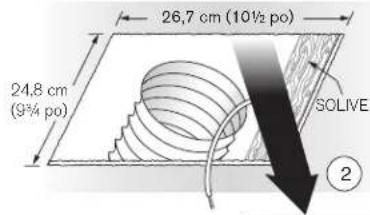

Branchez les ls. Branchez le câble d’alimentation pour fournir une tension constante Agrandissez l’ouverture (si nécessaire) à 24,8cm (9¾po) (parallèle aux solives) par 26,7 cm (10½po) (perpendiculaire aux solives). (Certains modèles comportent un gabarit de découpe sur le côté du carton.) Les boîtiers de ventilateurs existants sont généralement fixés sur la charpente :

par des vis, des clous ou des agrafes, qui doivent être enlevés.

par des supports ou des rails qui sont fixés aux solives et doivent être retirés avec le boîtier. Il peut être nécessaire d’utiliser un levier pour enlever l’ancien boîtier. Laissez les conduits et le câblage électrique en place. Raccordez un conduit rond de 10 cm (4po).

Tirez le conduit existant par la sortie et

fixez-le au raccord avec du ruban à conduit.

Repoussez le raccord/conduit au travers de l’ouverture. Engagez les ergots et

fixez le tout avec les vis se trouvant dans le sachet de pièces.

Continuez avec l’étape 9.

ERGOTS de 120 VCA à l’appareil. Reliez les fils à la plaque de câblage (du sachet de pièces) à l’aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur - le fil noir avec le noir, le blanc avec le blanc, et le vert avec le vert ou le fil nu de mise à la terre. Fixez la plaque de câblage sur le boîtier du ventilateur à l’aide de la vis (dusachet de pièces). Remontez le panneau de câblage et fixez-le avec les vis se trouvant dans le sachet de pièces. Installez le ventilateur. Réinstallez le ventilateur enlevé à l’étape 1. Fixez le ventilateur à l’aide de 2 vis du sachet de pièces. Branchez le moteur dans la prise noire.

Enlevez l’ancien ventilateur et préparez le plafond.

Le trou central est facultatif.8

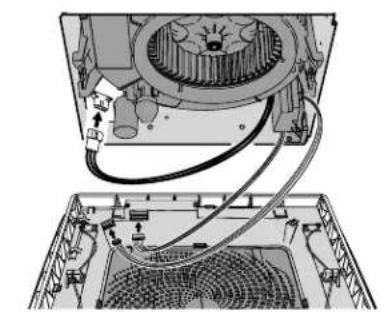

Installez la grille. Raccordez les 3 fiches du boîtier comme indiqué. Pincez les ressorts de la grille et introduisez-les dans les fentes du ventilateur. Poussez la grille contre le plafond. Si le ressort de la grille se déloge de celle-ci, remettez-le en place comme indiqué. 1101688B

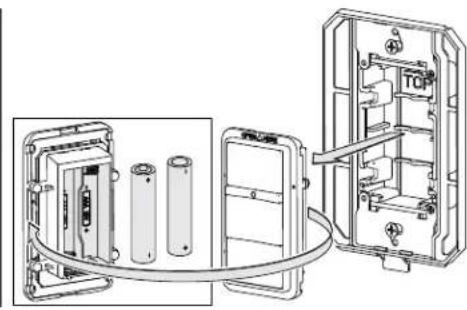

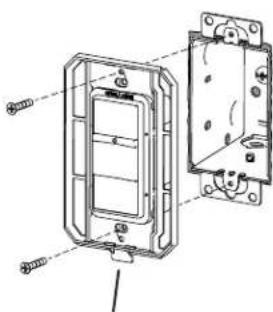

Remarque : La commande murale doit être située à moins de 6 m (20 pi) (sans obstacle) de la grille Chroma. Fixez la commande selon l’une de ces deux méthodes : (1) Montez la commande dans une nouvelle boîte électrique simple. (Méthoderecommandée) (2) Montez la commande au mur avec un trou de passage dans le mur. Retirez le module de commande, installez 2 piles AAA et replacez le module. Emboîtez le couvercle de la commande. Remarque : Les couvercles métalliques ne sont pas recommandés.

Jumelez la commande murale. Mettez le ventilateur sous tension. Dans les 3 minutes qui suivent, maintenez le bouton d’éclairage blanc enfoncé pendant au moins 5secondes. Le bouton d’éclairage blanc clignote pour confirmer le jumelage. Veuillez noter l’orientation de l’ergot etdes boutons. BOUTON D’ÉCLAIRAGE BLANC
