Type de produit	Commutateur Gigabit 16 ports
Marque	Renkforce
Modèle	RF3769708
Nombre de ports	16 ports RJ45 10/100/1000 Mbits/s
Normes réseau	IEEE 802.3i, 802.3u, 802.3x, 802.3ab, 802.3az
Alimentation	Bloc d'alimentation externe 12 V/CC, 1 A (entrée 100-240 V CA)
Consommation maximale	12 W
Matériau du boîtier	Acier noir
Montage	Sur surface plane ou en rack 19" (1U) avec équerres incluses
Affichage LED	Voyant Power (vert) et voyants d'activité par port (vert/orange)
Fonctions avancées	Auto-MDI/MDI-X, Auto-Negotiation, Energy Efficient Ethernet, Full duplex à 1000 Mbits/s
Table d'adresses MAC	8 K
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	10 à 90 % HR (sans condensation)
Sécurité	Classe de protection II (bloc d'alimentation), mise à la terre recommandée
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec non pelucheux
Systèmes d'exploitation compatibles	Windows 2000 à 10S, Mac OS X 10.5-10.14, Ubuntu 10.04-18.10.1 LTS
Contenu de la livraison	Switch, 2 équerres de fixation, 8 vis, 4 pieds adhésifs, bloc d'alimentation, mode d'emploi

FOIRE AUX QUESTIONS - RF3769708 Renkforce

Comment installer le switch dans un rack 19 pouces ?

Fixez les équerres de fournies sur les côtés du switch à l'aide des vis incluses, puis montez l'ensemble dans le rack avec des vis adaptées (non fournies).

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que le bloc d'alimentation est correctement branché sur le switch (prise 12V) et sur une prise secteur fonctionnelle. Si le problème persiste, le bloc d'alimentation est peut-être défectueux.

Ce switch supporte-t-il l'alimentation PoE ?

Non, ce switch n'est pas compatible PoE. Chaque périphérique doit être alimenté par son propre câble d'alimentation.

Quelle est la longueur maximale des câbles Ethernet ?

La longueur maximale d'un câble réseau est de 100 mètres pour chaque port.

Comment nettoyer le switch ?

Débranchez le switch et nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de produits abrasifs, d'alcool ou de solvants.

Puis-je connecter des appareils 10/100 Mbps sur ce switch Gigabit ?

Oui, le switch est rétrocompatible avec les vitesses 10 et 100 Mbps grâce à la fonction Auto-Negotiation.

Le switch chauffe-t-il pendant le fonctionnement ?

Oui, le boîtier peut chauffer. Assurez une aération suffisante et ne couvrez pas le switch. Laissez un espace d'environ 10 cm autour de l'appareil.

Comment savoir si un port est actif ?

Chaque port est doté d'un voyant LED : vert allumé indique une connexion établie, vert clignotant indique une activité réseau. Orange allumé indique une liaison à 100 Mbps, orange clignotant une activité à 100 Mbps.

Ce switch peut-il être utilisé en extérieur ?

Non, l'utilisation est uniquement autorisée en intérieur, dans des locaux secs et fermés. Évitez tout contact avec l'humidité.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez les câbles et l'alimentation. Si le problème persiste, contactez un service technique spécialisé. N'ouvrez jamais le boîtier, il ne contient aucune pièce réparable par l'utilisateur.

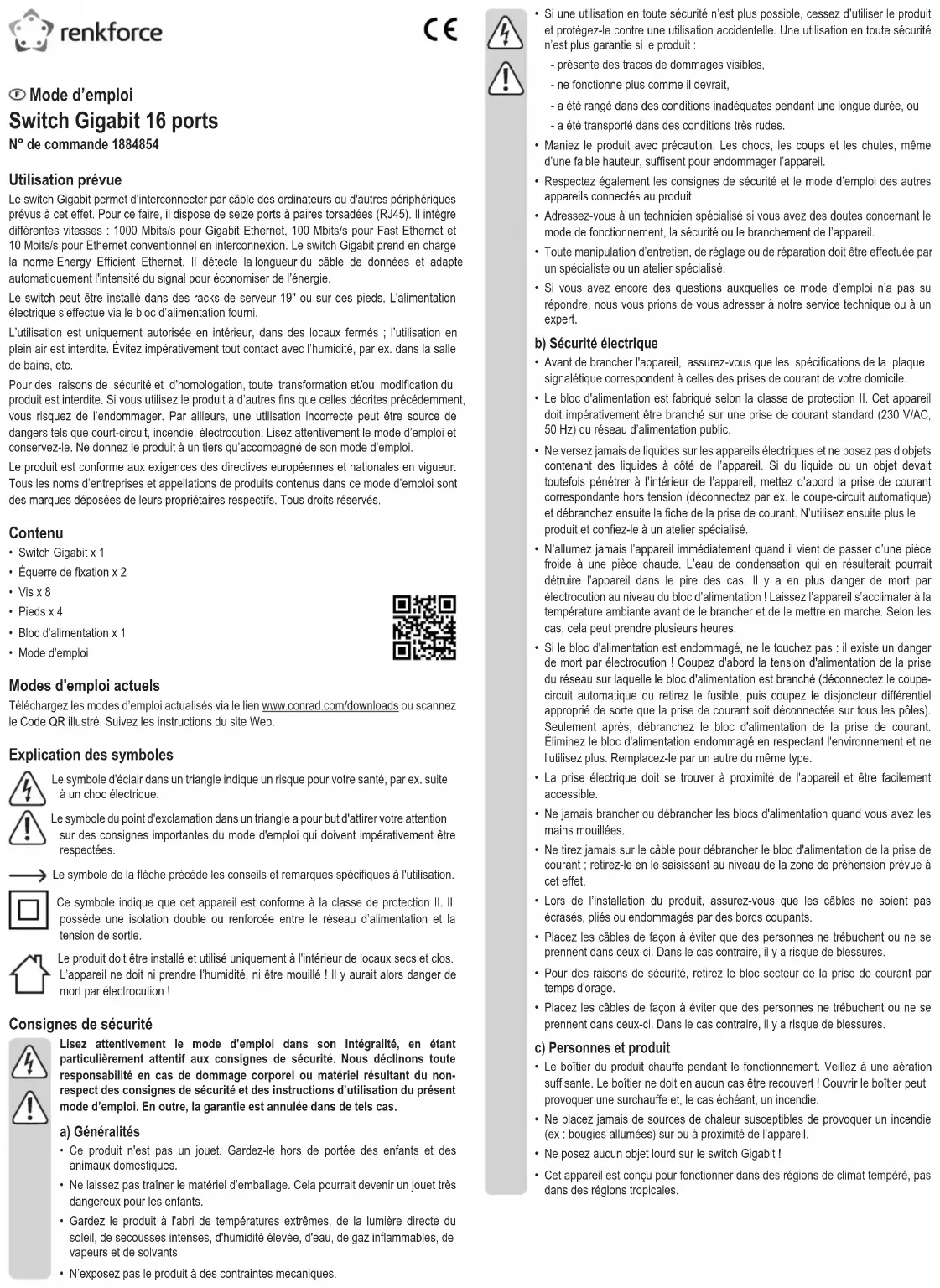

MODE D'EMPLOI RF3769708 Renkforce

Utilisation prévue

Le switch Gigabit permet d'interconnecter par câble des ordinateurs ou d'autres périphériques prévus à cet effet. Pour ce faire, il dispose de six ports à paires torsadées (RJ45). Il intègre différentes vitesses : 1000 Mbits/s pour Gigabit Ethernet, 100 Mbits/s pour Fast Ethernet et 10 Mbits/s pour Ethernet conventionnel en interconnexion. Le switch Gigabit prend en charge la norme Energy Efficient Ethernet. Il détecte la longueur du câble de données et adapte automatiquement l'intensité du signal pour économiser de l'énergie.

Le switch peut être installé dans des racks de serveur 19" ou sur des pieds. L'alimentation électrique s'effectue via le bloc d'alimentation fourni.

L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu

• Switch Gigabit x 1
• Écrous de fixation x 2 Vis x 8
• Pieds x 4
• Bloc d'alimentation x 1 Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent imperativement être respectées.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Ce symbole indique que cet appareil est conforme à la classe de protection II. Il possède une isolation double ou renforcée entre le réseau d'alimentation et la tension de sortie.

Le produit doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. L'appareil ne doit ni prendre l'humidité, ni être mouillé ! Il y aurait alors danger de mort par électrocution !

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation du réseau mode d'emploi. En outre, la garantie est annulée dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protége
• présente des traces de dommages visibles,
• ne fonctionne plus comme il devrait,
• a été rangé dans des conditions inadéquates pendant une longue durée, ou
• a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffient pour endommager l'appareil.
• Respectez également les consignes de sécurité et le mode d'emploi des autres appareils connectés au produit.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Toute manipulation d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

Sécurité électrique

• Avant de brancher l'appareil, assurez-vous que les spécifications de la plaque signalétique correspondent à celles des prises de courant de votre domicile.
• Le bloc d'alimentation est fabriqué selon la classe de protection II. Cet appareil doit imperativement être branché sur une prise de courant standard (230 V/AC, 50 Hz) du réseau d'alimentation public.
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez ensuite plus le produit et confiez-le à un atelier spécialisé. N'allumez jamais l'appareil immédiatement quand il vient de passer d'une pièce froide à une pièce chaude. L'eau de condensation qui en résultait pourrait détruire l'appareil dans le pire des cas. Il y a en outre danger de mort par électrocution au niveau du bloc d'alimentation! Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.
• Si le bloc d'alimentation est endommagé, ne le touche pas : il existe un danger de mort par électrocution ! Coupez d'abord la tension d'alimentation de la prise du réseau sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit déconnectée sur tous les pôles). Seulement après, débranchez le bloc d'alimentation de la prise de courant. Éliminez le bloc d'alimentation endommagé en respectant l'environnement et ne l'utilisez plus. Remplacez-le par un autre du même type.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les mains mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet. Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne se prennent dans ceux-ci. Dans le cas contraire, il y a risque de blessures. Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.
• Placez les cables de façon à éviter que des personnes ne trébuchent ou ne se prennent dans ceux-ci. Dans le cas contraire, il y a risque de blessures.

C) personnes et produit

• Le boîtier du produit chauffe pendant le fonctionnement. Veillez à une aération suffisante. Le boîtier ne doit en aucun cas être recouvert! Couvrir le boîtier peut provoquer une surchauffe et, le cas échéant, un incendie.
• Ne placez jamais de sources de chaleur susceptibles de provoquer un incendie (ex: bougies allumées) sur ou à proximité de l'appareil.
• Ne posez aucun objet lourd sur le switch Gigabit!
• Cet appareil est conçu pour fonctionner dans des régions de climat tempéré, pas dans des régions tropicales.

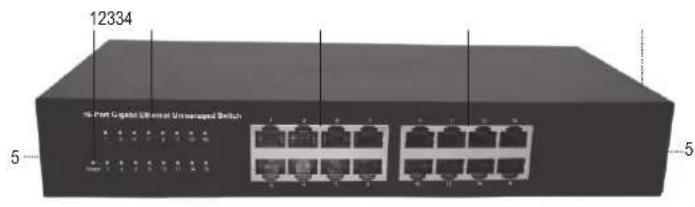

Description

1 Voyant d'alimentation POWER 2 Voyants de fonctionnement pour les ports (16x) 3 Connecteurs RJ45 1a 16 4 Ouvertures d'aération (des deux côtés, non illustré) 5 Trous tarés des deux côtés pour équerre de fixation (non illustré) 6 Prise du bloc d'alimentation 12V 1A 7 Prise de terre SWITCH GND

Installation et montage

Avant le montage, retirez tous les accessoires éventuellement raccordés et le bloc d'alimentation hors du switch Gigabit.

Vous pouvez placer le switch Gigabit sur une surface plane résistante à la chaleur à l'aide des pieds de montage. Pour l'installation sur une surface plane, procédez comme suit:

• Retirez chacun des pieds de montage des bandes adhésives et collez les pieds symétriquement avec le côté adhésif (surface de base) sur le dessous du produit. Répartissez les pieds dans les quatre coins symétriquement, aussi loin que possible du point central du boîtier, afin de garantir la stabilité. Lors de l'installation, veillez à ce qu'il y ait suffisamment d'espace autour du produit afin de garantir une circulation d'air suffisante pour le refroidissement (écart d'env. 10 cm par rapport aux murs et autres objets).

B) montage dans un rack de serveur

Vous pouvez placer le switch Gigabit dans un rack de serveur 19" standard à l'aide de l'équerre de fixation. Pour l'installation dans le rack de serveur, procédez comme suit :

• Montez l'équerre de fixation fournie avec les vis fournies sur le côté, dans les trous filés (5) prévus à cet effet sur le boîtier. Vous aurez besoin pour cela d'un tournevis cruciforme.

• Installez ensuite le switch Gigabit prémonté dans le rack de serveur avec les vis correspondantes (non comprises dans la livraison).

Veillez à ce que la prise secteur se situe à proximité du lieu d'installation, afin que vous puissiez y raccorder le bloc d'alimentation du produit.

Ports de données

La longueur maximale d'un câble réseau à raccorder peut atteindre 100m

Branchez directement jusqu'à 16 périphériques réseau avec les fiches correspondantes via les ports RJ45 et les câbles.

B) Branchement au secteur

• Branchez la fiche basse tension du bloc d'alimentation sur la prise 12V...1A (6).
• Branchez la fiche secteur du bloc d'alimentation dans une prise de courant domestique pour raccorder le switch à l'alimentation électrique. Le voyant d'alimentation POWER (1) s'allume. Le switch Gigabit est correctement alimenté en courant.
• À l'aide d'un câble, raccordez la prise de terre SWITCH GND (7) à la mise à la terre du rack de serveur dans lequel le switch Gigabit est monté. Vissez un écrou de câble courbe à l'aide d'un tournevis cruciforme adapté.

Si les voyants de fonctionnement (2) ne s'allument pas, vérifie les branchements. Si le voyant d'alimentation POWER (1) ne s'allume pas, vérifie l'alimentation en courant (bloc d'alimentation et branchements).

C) affichage à LED

Désignation de LED	Couleur État	Signification
Power	vert	allumé
		éteinte
Nombre 1 - 16	vert	allumé
		éteinte
		Clignotant
		Orange
		Allumé
		éteinte
		Clignotant

Entretien et nettoyage

• Ce produit ne nécessite aucun entretien particulier. N'ouvre jamais le produit, car celui-ci ne comprend pas d'éléments qui sont sujets à une maintenance de votre part.
• Débranche toujours le produit avant de le nettoyer.
• Avant le début du nettoyage, débranchez le câble raccordé au produit.
• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boiler, voire même de provoquer des dysfonctionnements. Pour nettoyer le produit, utilisez un chiffon sec et non peluché. Évitez d'appuyer trop fort sur le boîtier, vous risquerez de le rayer.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Tension / courant d'entrée 12 V CC, 1 A maxi

Connexions. 16 x port Ethernet (10/100/1000 Mbits/s Auto-Negotiation) Auto-MDI/MDI-X pour chaque port

Systèmes requis....... Windows 2000, XP (Home, Pro, avec SP1, SP2, SP3, uniquement 32 bits), VistaTM (32 bits), 7 (32/64 bits), 8 & 8.1 (32/64 bits), 10 (32/64 bits), 10S, RT, Mac OS X 10.5 jusqu'à 10.14, Ubuntu 10.04 desktop i386 jusqu'à Ubuntu 18.10.1 LTS

Norme de reseau....... Compatible avec les normes IEEE 802.3i, IEEE 802.3u, IEEE802.3x, IEEE802.3ab, IEEE802.3az

Compatible avec. Fonctionnement full duplex / semi duplex pour 10/100 Mbits/s, full duplex pour 1000 Mbits/s, mode différé, Wirespeed et Non-blocking, longueur d'adresse MAC 8 K

Matériau. Boiler en acier (noir)

Conditions de service. 0 à +40 °C, 10 - 90 % humidité relative (sans condensation)

Conditions de stockage. -10 à +70 °C, 5 - 90 % humidité relative (sans condensation)

Bloc d'alimentation

Tension / courant d'entrée 100 - 240 V/AC, 50/60 Hz, max. 0,5 A

Tension/courant de sortie 12 V/DC, 1 A

Longueur de câbleasse tension..117 cm
