Producttype	Gigabit-switch 16 poorten
Merk	Renkforce
Model	RF3769708
Aantal poorten	16 RJ45-poorten 10/100/1000 Mbit/s
Netwerkstandaarden	IEEE 802.3i, 802.3u, 802.3x, 802.3ab, 802.3az
Voeding	Externe voedingsadapter 12 V/DC, 1 A (ingang 100-240 V AC)
Maximaal stroomverbruik	12 W
Behuizingmateriaal	Zwart staal
Montage	Op vlakke ondergrond of in 19" (1U) rack met meegeleverde montagebeugels
LED-indicatie	Stroom-LED (groen) en activiteits-LED's per poort (groen/oranje)
Geavanceerde functies	Auto-MDI/MDI-X, Auto-negotiatie, Energy Efficient Ethernet, Full duplex bij 1000 Mbit/s
MAC-adrestabel	8 K
Bedrijfstemperatuur	0 tot +40 °C
Luchtvochtigheid tijdens gebruik	10 tot 90% RV (niet-condenserend)
Veiligheid	Beschermingsklasse II (voedingsadapter), aarding aanbevolen
Onderhoud	Geen speciaal onderhoud; reinigen met een droge, pluisvrije doek
Compatibele besturingssystemen	Windows 2000 tot 10S, Mac OS X 10.5-10.14, Ubuntu 10.04-18.10.1 LTS
Inhoud van de verpakking	Switch, 2 montagebeugels, 8 schroeven, 4 zelfklevende voetjes, voedingsadapter, handleiding

Veelgestelde vragen - RF3769708 Renkforce

Hoe installeer ik de switch in een 19-inch rack?

Bevestig de meegeleverde montagebeugels aan de zijkanten van de switch met de bijgeleverde schroeven en monteer het geheel vervolgens in het rack met geschikte schroeven (niet meegeleverd).

Wat moet ik doen als de POWER-LED niet gaat branden?

Controleer of de voedingsadapter correct is aangesloten op de switch (12V-aansluiting) en op een werkend stopcontact. Als het probleem aanhoudt, is de voedingsadapter mogelijk defect.

Ondersteunt deze switch PoE-voeding?

Nee, deze switch is niet PoE-compatibel. Elk apparaat moet worden gevoed via zijn eigen voedingskabel.

Wat is de maximale lengte van Ethernet-kabels?

De maximale lengte van een netwerkkabel is 100 meter per poort.

Hoe maak ik de switch schoon?

Haal de stekker uit het stopcontact en reinig de switch met een droge, pluisvrije doek. Gebruik geen schurende middelen, alcohol of oplosmiddelen.

Kan ik apparaten van 10/100 Mbps aansluiten op deze Gigabit-switch?

Ja, de switch is achterwaarts compatibel met snelheden van 10 en 100 Mbps dankzij de Auto-negotiatie-functie.

Wordt de switch heet tijdens gebruik?

Ja, de behuizing kan warm worden. Zorg voor voldoende ventilatie en bedek de switch niet. Laat ongeveer 10 cm ruimte rond het apparaat vrij.

Hoe weet ik of een poort actief is?

Elke poort heeft een LED-indicator: groen brandend geeft een actieve verbinding aan, groen knipperend geeft netwerkactiviteit aan. Oranje brandend geeft een verbinding van 100 Mbps aan, oranje knipperend geeft activiteit bij 100 Mbps aan.

Kan deze switch buitenshuis worden gebruikt?

Nee, gebruik is alleen toegestaan binnenshuis, in droge, afgesloten ruimtes. Vermijd contact met vocht.

Wat moet ik doen bij een storing of defect?

Controleer de kabels en de voeding. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde technische dienst. Open nooit de behuizing, deze bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

GEBRUIKSAANWIJZING RF3769708 Renkforce

Gebruiksaanwijzing 16-Port Gigabit Switch Bestelnr. 1884854

Doelmatig gebruik

De Gigabit Switch dient voor het bekabelde netwerk van computers of andereaarvoo geschakte apparaten. Er staan waar bij 16 twisted-pair-aansluiingen (RJ45) tot beschikkng. Hij integreert de verschillende snelheden van 1000 MBit/s voor gigabit ethernet, 100 MBit/s voor fast ethernet en 10 MBit/s voor conventioneel ethernet in een verband. De Gigabit Switch ondersteunt Energy Efficient Ethernet. Hij herkest de lengte van de aangesloten datakabels en past de signalsterkte automatisch aan om energiete besparen.

De montage kan in 19"-serverracks plaatsvinden of hij kan op pootjes worden geplaatst. Het product krijgt stroom via de meegeleverde netspanningsadapter.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is Niet toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absolut et worden vermeden.

In verband met veiligheid en normering zich aanpassingen en/of wijzigingen aan dit product nicht toegestaan. Als het product voor andere doelieinden wordt gebruikt dan de hiervoor beschreven doelieden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaartlijke situatie ontstaan met als gewolg bijvoorbeld kortsluiting, brand, elektrische schok, enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzingDoor aan derden.

Het product voldoet aan de nationale en Europese wettelijkke voorschriften. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehonden.

Omvang van de levering

Gigabit switch x 1
- Bevestigingshoeken x 2
Schroeven x 8
Pootjes x 4
- Netspanningsadapter x 1
- Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebelde QR-code. Volg de instructies op de website.

Verklaring van de symbolen

Het symbol met een bliksemenschicht in een driehoek worden gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.
Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd要去en worden.

Het pij-symbolzietuwar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Dit symbool geeft aan dat dit product volgens beschemingsklasse II is opgebouwd. Het heeft een versterkte of dubbele isolatie:tussen stroomcircuit enuitgangsspanning.

Het product mag alleen in droge, gesloten ruimtes binnenshuis worden geplaatst en gebruikt. Het product mag Niet vochtig of nat worden, er bestaat levensgevaar doon een elektrische schok!

Veiligheidsinstructies

Lees de gebruksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstrumentes. Als u de veiligheidsinstrumentes en de aanwijzingen voor een juiste bediening in deze gebruksaanwijzing nicht opvolgt,+kennen wij Niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan Personen of voorwerpen. Bovendien verralt in dergelijkke gezallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmaterialiaal Niet acheloo spondslingeren. Dit zou voor kinderen gevaarlijk spelgoed hunnen worden.
• Bescherm het product gegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product Niet bloot aan welke mechanische belasting dan ook.

• Als het Niet langer maybe is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan Niet langer worden gegardeerd wanner het product:

• zichtbaar is beschadigd,

• nicht meer maar behoren werkt.
• gedurende langereijd onder ontunjstige omstandigheden is bewaard of

• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zichs vallen vanaf een geldige hoogte hunnen het product beschadenig.

• Neem ook de veiligheidsinstrumentes en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.
• Raadpleeg een expert wanneer u twifelt over het juiste gebruik, de verilgheid of het aansluten van het product.
• Laat onderhoud, aanpassingen en reparations alleen uitvoeren door een specialist of in een ergend servicecentrum.
• Als u nog vragen hebft die nicht door deze gebruksaanwijzing zijn beantwoord, neem dan contact op met once technische Dienst of andere specialisten.

• Controller voor het aansluien op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.
• De netspanningsadapter behoort tot beschemingsklasse II. Als spanningsbron mag alleen een normal stopcontact (230 V/AC, 50 Hz) van het openbare stroomnet worden gebruikt.
  Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch vloeistof een voorwerp in het apparaat verecht zich gekommen, schakel dan het betreffende stopcontact stroomloos (zet bijv. de aardlekschakelaar uit) en trek verwolgens de stekerui het stopcontact. Het product mag daarna Niet meer worden gebruikt; breng het maar een elektrotechnisch bedrijf.
• Gebruik het product nooit direct nadat het van een koude maar een warme ruimte is overgebracht. De condens die hierbij worden gevormd, kan het product onder bepaalde omstandigheden onherstelbaar beschaden. Bovendien bestaat en bij de netspanningsadapter levensgevaar door een elektrische schok! Laat het product ererst op kamertemperaturelur komen voordat u het aansluit en gebruikt. Dit kan eventuele enkele uren duren.
• Raak de netspanningsadapter nicht aan wanner deze beschadigingen vertoont; levensgevaar door een elektrische schok! Schakel eerst de netspanning van het stopcontact uit, waarop de netspanningsadapter is aangesloten (door de bijbehorende zekering uit te schakenen of eruit te draaien, aangesloten F1-aardlekschakelaar uit te schakenen, zatat het stopcontact van alle polen ontkoppeld is). Trek daama pas de stekker van de netspanningsadapter uit het stopcontact. Zorg ervoor, dat de beschadigde netspanningsadapter op millieuvriendelijk wijze worden verwijdend en gebruik hem Niet langer. Vervang de netspanningsadapter door een identiek exemplaar.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk bereikbaarহ.
• Netspanningsadapters mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.
• Trek de netspanningsadapters nooit aan de stroomkabel UIT het stopcontact, maar trek deze er allijd aan de waaroor bestemde greepvlakken UIT.
• Wanner u het product installeert, zorg er dan voor dat de kabels Niet platgedrukt, geknikt of door scherpe randen beschadigd worden.
• Plaats kabels alliijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat letselgevaar.
• Haal de netspanningsadapter om veiligheidsredenen bij onweer altijd uit het stopcontact.
• Plaats kabels alliijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat letselgevaar.

c) Personen en product

• De behuizing worden warmijdens het gebruik. Zorg voor voldoende ventilatie.
• De behuizing mag Niet worden afgedekt! Het afdekken kan tot oververhitting en eventuele brand leiden!
• Zet geen brandende voorwerpenzoals kaarsen, op of naast het apparaat.
• Zet geen zware voorwerpen op de Gigabit Switch.
• Gebruik het product uitsluitend in een gematigd klimaat, Niet in een tropisch klimaat.

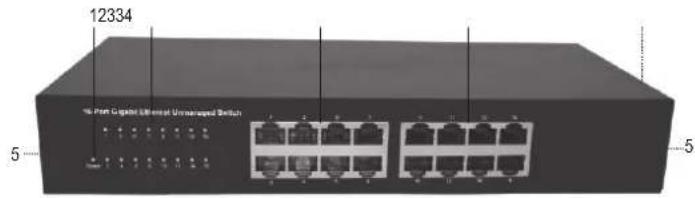

Bedieningselementen

1 Spannings-led POWER
2 Functionele led's voor de aansluitingen (16x)
3 RJ45-aansluitingen 1 tot 16
4 Ventilatieopeningen (aan beide zijden zonder afbeelding)
5 Dubbelzijdige schroefgaten voor de bevestigingshoeken (zonder afbeelding)
6 Aansluiting netspanningsadapter 12V 1A
7 Gaea aansluiting SWITCH GND

Installatie en montage

Verwijder voor de installmentie alle eventuele aangesloten apparaten en de netspanningsadapter van de Gigabit Switch.

a) Plaatsen

U kunt de Gigabit Switch op een horizontaal, hittebestendig oppervlak met behulp van de pootjes neerzetten. Ga als volgt te werk voor hetplaatsen op een vlak oppervlak:
Trek de meegeleverde pootjes een voor een van de beschemende folie en plank ze symmetrisch met de klevende zijde (onderkant van de pyramidevorm) op de onderkant van het product. Verdeel de pooljes symmetrisch zo ver van het midden van de behuizing op de vier hoeken, zatat een stabiele stand ontstaat.
Zorg erijdens het installereren voor dat het product rondom genoeg plek hebft, om voor voldoende luchtcirculatie voor de koeling te zorgen (ca. 10 cm afstand tot wanden en andere voorwerpen).

b) Inbouw in een serverrack

U kurz de Gigabit Switch met behulp van de bevestigingshoeken monteren in een standard 19" serverrack. Ga als volgt te werk voor de inbouw in het serverrack:
- Monteer hiervoor de meegeleverde bevestigingshoeken met behulp van de meegeleverde schroeven aan de zijkant in de waarvoort bestemde schroefgaten (5) aan de behuizing. Hiervoor heeft u een kruiskopschroevendraier nodig.

• Monteer de voorgemonteerde Gigabit Switch met de bij het serverrack behorende schroeven (niet inbegren) in het rack.

Let erop dat een stopcontact in de buurt van de installmentielek is, waaraan de netspanningsadapter van het product kan worden aangesloten.

Ingebruikname

a) Data-aansluitingen

De maximale lenghte van een aan te sluiten netwerkkabel kan max. 100 m bedragen.

Sluit maximaal 16 netwerkapparaten
rechtstreeks aan met bijbehorende stekkers
via de RJ45-aansluitingen en kabels.

b) Stroomaansluiting

• Steek de laagspanningsstekker van de netspanningsadapter aan op de netvoedingsbus 12V-1A (6).
• Steek de steker van de netspanningsadapter in een correct gemonteerd stopcontact, om hem aan te sluiten op de stroomvoorziening.
• De spannings-led POWER (1) begint te branden. De Gigabit Switch worden correct voorzien van stroom.
• Verbind de aarde-aansluiting SWITCH GND (7) via een kabel met de aarde van het serverrack, waarin de Gigabit Switch is ingebouwd. Schroef een gebogen kabeloog met behulp van een passende kruskopschroevendraaj vast.

Mochten de fonctionele led's (2) Niet branden, moet u controlleren of alle stekkerverbindingen goed+zijn aangesloten. Als de spannings-led POWER (1) Niet brandt, moet u de stroomvoorziening controlleren (netspanningsadapter en verbindingen).

c) Indicate-led's

Led-aanduiding Kleur Status Betekenis
Power	groen aan	Stroomtoevoer aan
		uit
Nummer 1 - 16 groen aan	Een 1000 MBit/s apparaat is aangesloten op deze poort
	uit	Netwerkapparaat Niet aangesloten
	knipperend	Gegevensoverdracht (zenden/ontvangen) met een snelheid van maximaal 1000 MBit/s
	oranje	aan
		uit
		knipperend

Reiniging en onderhoud

• Het product is onderhoudsvrij. Er bevinden zich geen te onderhonden componenten binnenin het product. Open het waarom nooit.
• Verbreek voor iedere reiniging de verbinding met de stroomvoorziening.
• Ontkoppel de aangesloten kabels voordat u begint met het reinigen van het product.
• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten,ondat de behuizing beschadigd of de werkig zelfs belemmerd kan worden.
• Gebruik voor de reiniging van het product een droog, Plainsvrij doekke. Druk Niet te hard op de behuizing waar dat hierdoor krassen hunnen ontstaan.

Verwijdering

Elektronische apparaten zijn recyclbare stoffen en horen nicht bij het huisvuil. Als het product neit meer werkt,要去 het volgens de geldende wettelijkbepalingen voor afvalwerking inleven.

Zo voldoet u aan de wettelijkke verplichtingen en draagt u bij tot de bescherming van het milieu.

Technische gegevens

a) Switch

Ingangsspanning/-stroom 12V/DC / max.1A

Aansluitingen. 16 x Ethernet-poort (10/100/1000 MBit/s auto-negotiation) Auto-MDI/MDI-X voor elke poort

Systeemvereisten.. Windows 2000, XP (Home, Pro, met SP1, SP2, SP3, alleen 32 bit), VistaTM (32 bit), 7 (32/64 bit), 8 & 8.1 (32/64 bit), 10 (32/64 bit), 10S, RT, Mac OS X 10.5 tot 10.14, Ubuntu 10.04 desktop i386 tot Ubuntu 18.10.1 LTS

Netwerkstandaard. .Compatibel met IEEE 802.3i, IEEE 802.3u, IEEE802.3x, IEEE802.3ab, IEEE802.3az

Ondersteunt. Full-duplex-modus/semi-duplex-modus voor 10/100 MBit/s, full-duplex-modus voor 1000 MBit/s, store and forward-procedure, wirespeed en non-blocking, 8 K MAC adreslengte

Material. Stalen behuizing (zwart)

Bedrijfsconditions. 0 tot +40^ , 10 - 90 % relative luchtvochtigheid (niet condenserend)

Opslagconditions. -10 tot +70^ 5-90% relatieve luchtvochtigheid (niet condenserend)

Afmetingen (b x h x d) 280 x 44 x 126 mm

Gewicht. 893 g

b) Netspanningsadapter

Ingangsspanning/-stroom. 100-240 V/AC, 50/60 Hz, max. 0,5 A

Uitgangsspanning/-stroom.12 V/DC, 1 A

Lengthaagspanningskabel.117 cm
