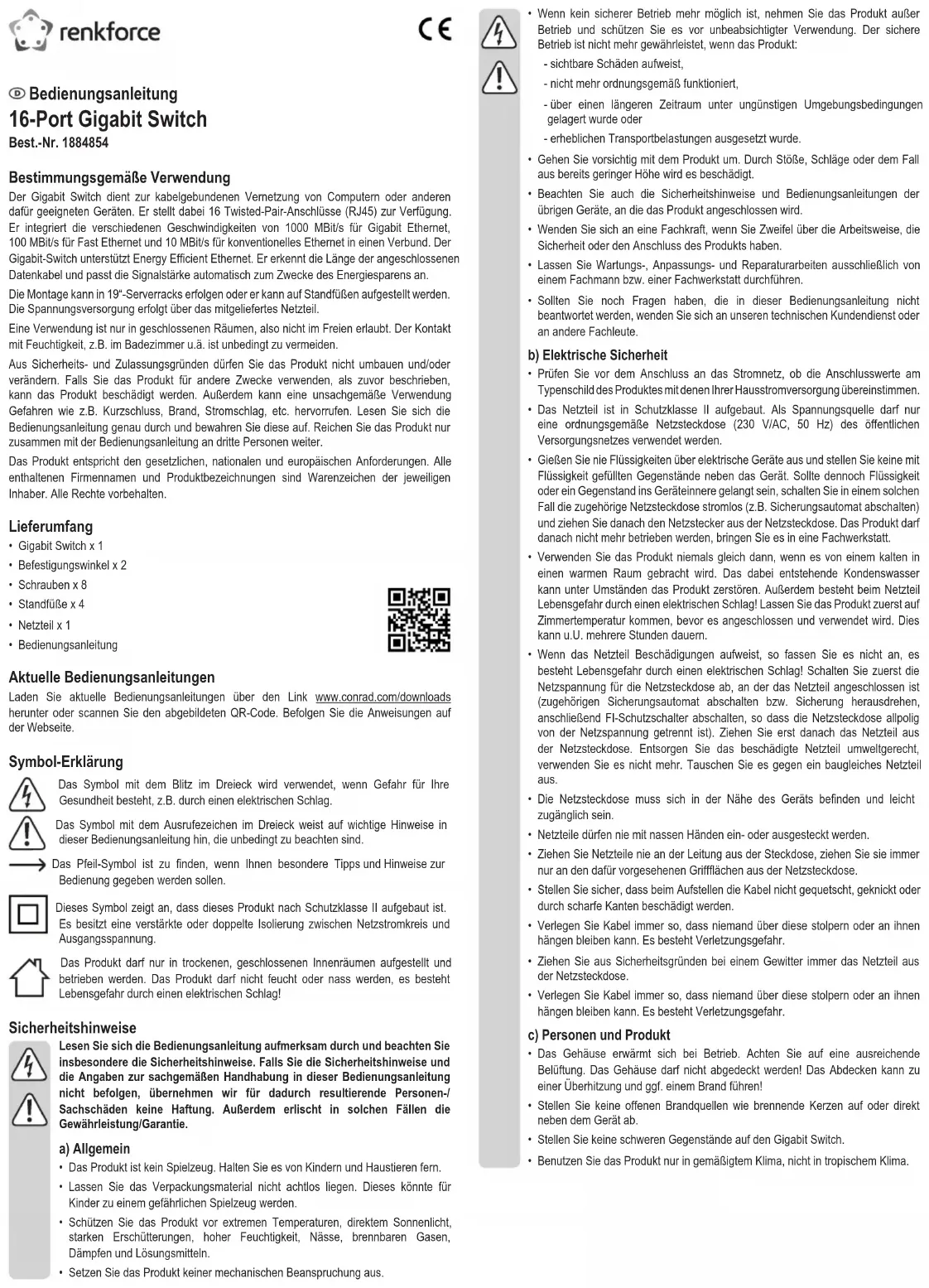

BEDIENUNGSANLEITUNG RF3769708 Renkforce

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Elektrische Sicherheit

• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.

• Das Netzteil ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr. c) Personen und Produkt

• Das Gehäuse erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende Belüftung. Das Gehäuse darf nicht abgedeckt werden! Das Abdecken kann zu einer Überhitzung und ggf. einem Brand führen!

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.

• Stellen Sie keine schweren Gegenstände auf den Gigabit Switch.

• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima. Bedienungsanleitung 16-Port Gigabit Switch Best.-Nr. 1884854 Bestimmungsgemäße Verwendung Der Gigabit Switch dient zur kabelgebundenen Vernetzung von Computern oder anderen dafür geeigneten Geräten. Er stellt dabei 16 Twisted-Pair-Anschlüsse (RJ45) zur Verfügung. Er integriert die verschiedenen Geschwindigkeiten von 1000 MBit/s für Gigabit Ethernet, 100 MBit/s für Fast Ethernet und 10 MBit/s für konventionelles Ethernet in einen Verbund. Der Gigabit-Switch unterstützt Energy Efcient Ethernet. Er erkennt die Länge der angeschlossenen Datenkabel und passt die Signalstärke automatisch zum Zwecke des Energiesparens an. Die Montage kann in 19“-Serverracks erfolgen oder er kann auf Standfüßen aufgestellt werden. Die Spannungsversorgung erfolgt über das mitgeliefertes Netzteil. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Lieferumfang

• Befestigungswinkel x 2

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. Dieses Symbol zeigt an, dass dieses Produkt nach Schutzklasse II aufgebaut ist. Es besitzt eine verstärkte oder doppelte Isolierung zwischen Netzstromkreis und Ausgangsspannung. Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag! Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.Bedienelemente

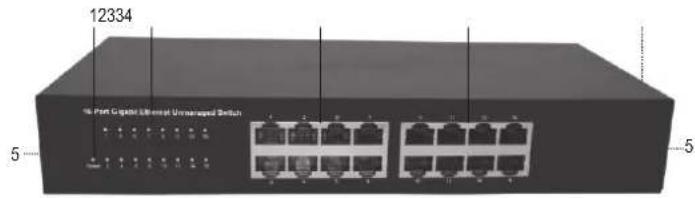

1 Netz-LED POWER 2 Funktions-LEDs für die Anschlüsse (16x) 3 RJ45-Anschlüsse 1 bis 16 4 Lüftungsöffnungen (auf beiden Seiten ohne Abbildung) 5 Beidseitige Gewindebohrungen für Befestigungswinkel (ohne Abbildung) 6 Netzteilanschluss 12V 1A 7 Erdanschluss SWITCH GND Aufstellen und Montage Entfernen Sie vor einer Montage alle eventuell angeschlossenen Geräte und das Netzteil des Gigabit Switches. a) Aufstellen Sie können den Gigabit Switch auf einer waagerechten hitzebeständigen Oberäche mit Hilfe der Standfüße aufstellen. Zum Aufstellen auf eine ebene Fläche gehen Sie wie folgt vor:

• Ziehen Sie die mitgelieferten Standfüße jeweils einzeln vom tragenden Schutzstreifen ab und kleben sie symmetrisch mit der Klebeseite (Grundäche des Pyramidenstumpfs) auf die Unterseite des Produkts. Verteilen Sie die Standfüße symmetrisch soweit vom Gehäusemittelpunkt entfernt auf die vier Ecken, dass ein sicherer wackelfreier Stand gewährleistet ist.

• Stellen Sie beim Aufstellen sicher, dass um das Produkt herum genügend Platz bleibt, um eine ausreichende Luftzirkulation zur Kühlung zu gewährleisten (ca. 10 cm Abstand zu Wänden und anderen Gegenständen). b) Einbau in ein Serverrack Sie können den Gigabit Switch mittels der Befestigungswinkel in ein 19“ Standard Serverrack einbauen. Zum Einbau in das Serverrack gehen Sie wie folgt vor:

• Montieren Sie dazu die beiliegenden Befestigungswinkel mit den mitgelieferten Schrauben seitlich in den dafür vorgesehenen Gewindebohrungen (5) an das Gehäuse. Sie benötigen einen Kreuzschlitzschraubendreher.

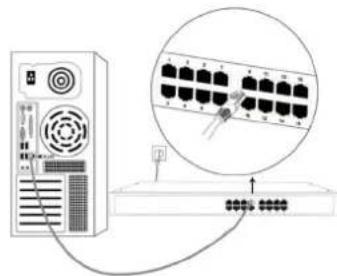

• Bauen Sie dann den so vormontierten Gigabit Switch mit zum Serverrack gehörigen Schrauben (nicht im Lieferumfang enthalten) in das Rack ein. Achten Sie darauf, dass sich eine Netzsteckdose in der Nähe des Installationsortes bendet, an die Sie das Netzteil des Produkts anschließen können. Inbetriebnahme a) Datenanschlüsse Die maximale Länge eines anzuschließenden Netzwerkkabels kann bis zu 100 m betragen. Schließen Sie bis zu 16 Netzwerkgeräte mit entsprechenden Steckern über RJ45- Anschlüsse und Kabel direkt an. b) Netzanschluss

• Verbinden Sie den Niederspannungsstecker des Netzteils mit dem Netzteilanschluss 12V 1A (6).

• Stecken Sie den Netzstecker des Netzteils in eine ordnungsgemäße Netzsteckdose, um die Spannungsversorgung anzuschließen.

• Die Netz-LED POWER (1) leuchtet auf. Der Gigabit Switch wird ordnungsgemäß mit Strom versorgt.

• Verbinden Sie den Erdanschluss SWITCH GND (7) über ein Kabel mit der Erdung desServerracks, in dem der Gigabit Switch eingebaut ist. Schrauben Sie eine gebogene Kabelöse mit Hilfe eines passenden Kreuzschlitzschraubendrehers fest. Sollten die Funktions-LEDs (2) nicht leuchten, überprüfen Sie die Steckverbindungen auf guten Sitz. Leuchtet die Netz-LED POWER (1) nicht, überprüfen Sie die Stromversorgung (Netzteil und Verbindungen). c) LED-Anzeigen LED-Bezeichnung Farbe Status Bedeutung Power grün ein Stromversorgung ein aus Stromversorgung aus Nummer 1 - 16 grün ein ein 1000 MBit/s Gerät ist an diesem Anschluss angeschlossen aus Netzwerkgerät nicht verbunden blinkend Datentransfer (senden/empfangen) mit einer Geschwindigkeit von bis zu 1000 MBit/s orange ein ein Gerät mit 10/100 MBit/s Übertragungsgeschwindigkeit ist an diesem Anschluss angeschlossen aus Netzwerkgerät nicht verbunden blinkend Datentransfer (senden/empfangen) mit einer Geschwindigkeit von bis zu 10/100 MBit/s Pege und Reinigung

• Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es deshalb niemals.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Trennen Sie angeschlossene Kabel vor Reinigungsbeginn vom Produkt.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen.Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz. Technische Daten a) Switch Eingangsspannung/-strom ............ 12 V/DC / max. 1 A Anschlüsse ................................... 16 x Ethernet-Port (10/100/1000 MBit/s Auto-Negotiation) Auto-MDI/MDI-X für jeden Port Systemvoraussetzungen .............. Windows

2000, XP (Home, Pro, mit SP1, SP2, SP3, nur 32 Bit), Vista™ (32 Bit), 7 (32/64 Bit), 8 & 8.1 (32/64 Bit), 10 (32/64 Bit), 10S, RT, Mac OS X 10.5 bis 10.14, Ubuntu 10.04 desktop i386 bis Ubuntu 18.10.1 LTS Netzwerkstandard ......................... kompatibel mit IEEE 802.3i, IEEE 802.3u, IEEE802.3x, IEEE802.3ab, IEEE802.3az Unterstützt .................................... Vollduplexbetrieb/Halbduplexbetrieb für 10/100 MBit/s, Vollduplexbetrieb für 1000 MBit/s, Teilstreckenverfahren, Wirespeed und Non-blocking, 8 K MAC Adresslänge Material ......................................... Stahlgehäuse (schwarz) Betriebsbedingungen .................... 0 bis +40 ºC, 10 – 90 % relative Luftfeuchte (nicht kondensierend) Lagerbedingungen ........................ -10 bis +70 ºC, 5 – 90 % relative Luftfeuchte (nicht kondensierend) Abmessungen (B x H x T) ............ 280 x 44 x 126 mm Gewicht ......................................... 893 g b) Netzteil Eingangsspannung/-strom ............ 100 - 240 V/AC, 50/60 Hz, max. 0,5 A Ausgangsspannung/-strom ........... 12 V/DC, 1 A Länge Niederspannungskabel ...... 117 cm Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2019 by Conrad Electronic SE. *1884854_v1_0119_02_DS_m_4L_(1)• Please handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.
