1289331 - Détecteur de mouvements Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement PIR à encastrer
Marque	Renkforce
Modèle	1289331
Alimentation	220-240 V / AC, 50 Hz
Puissance absorbée max	0,45 W
Type d'interrupteur	Relais
Puissance de commutation max	1200 W (charge ohmique)
Angle de détection	360°
Portée de détection PIR max	6 m (à température ambiante < 24°C)
Durée de commutation réglable	De 10 ±3 secondes à 15 ±2 minutes
Seuil de luminosité réglable	De < 3 Lux à 2000 Lux
Température ambiante	-20°C à +40°C
Humidité ambiante max	93% HR, sans condensation
Dimensions (diamètre x hauteur)	76 x 75 mm
Diamètre du trou de montage	63 mm
Profondeur de montage	60 mm
Poids	Environ 97 g
Position de montage	Plafond ou mur, intérieur sec
Classe de protection	II
Fonctions principales	Détection de mouvement PIR, réglage du temps de commutation et du seuil de luminosité, sortie de commutation pour éclairage
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux
Sécurité	Installation par un électricien qualifié, respect des consignes de sécurité, ne pas modifier
Pièces détachées et réparabilité	Aucune pièce détachée disponible, réparation par un spécialiste uniquement
Informations générales	Notice d'utilisation disponible en ligne, usage intérieur uniquement

FOIRE AUX QUESTIONS - 1289331 Renkforce

Comment installer le détecteur de mouvement ?

L'installation doit être effectuée par un électricien qualifié. Coupez d'abord l'alimentation électrique. Percez un trou de 63 mm de diamètre dans le plafond ou le mur. Connectez les fils aux bornes à vis (L, N, A) en respectant le schéma. Remettez le revêtement transparent, puis insérez l'interrupteur dans le trou jusqu'à ce que les clips se fixent.

Comment régler la durée de fonctionnement ?

Utilisez le bouton rotatif TIME : tournez vers la gauche pour réduire la durée (minimum 10 secondes) et vers la droite pour l'augmenter (maximum 15 minutes). La durée est réinitialisée si un nouveau mouvement est détecté.

Comment régler le seuil de luminosité ?

Utilisez le bouton rotatif LUX : tournez vers la gauche pour que le détecteur s'active seulement dans l'obscurité (seuil bas, < 3 Lux), et vers la droite pour qu'il s'active même en pleine luminosité (jusqu'à 2000 Lux).

Pourquoi la lumière ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est sous tension. Assurez-vous que le seuil LUX est réglé correctement (si trop bas, le détecteur ne s'active qu'en obscurité). Contrôlez aussi que la durée TIME n'est pas trop courte et que la zone de détection n'est pas obstruée. Si le problème persiste, contactez un spécialiste.

Quelle est la portée de détection ?

La portée maximale est de 6 mètres à une température ambiante inférieure à 24°C. Par temps chaud, la portée diminue car la différence de température est plus faible. L'angle de détection est de 360°.

Peut-on réduire la zone de détection ?

Oui, vous pouvez couvrir partiellement les lentilles en plastique avec un ruban opaque pour rétrécir la zone de détection.

Le détecteur peut-il être utilisé en extérieur ?

Non, ce produit est homologué uniquement pour une utilisation en intérieur dans des pièces sèches. Il ne doit pas être exposé à l'humidité ou aux intempéries.

Comment nettoyer le détecteur ?

Dépoussiérez le diffuseur avec un chiffon sec, propre et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si le détecteur ne s'éteint pas ?

Vérifiez le réglage du temps de commutation : si la durée est trop longue, réduisez-la avec le bouton TIME. Assurez-vous qu'il n'y a pas de mouvements continus dans la zone de détection. Si le problème persiste, l'appareil peut être défectueux ; faites-le vérifier par un spécialiste.

Quelle est la procédure de mise hors tension pendant l'installation ?

Avant toute intervention, coupez l'alimentation au niveau du disjoncteur différentiel ou retirez le fusible. Vérifiez l'absence de tension avec un multimètre. Placez un panneau d'avertissement pour éviter tout rétablissement intempestif.

MODE D'EMPLOI 1289331 Renkforce

Installation pour plafond détecteur de mouvement

N° de commande 1289331

N° de commande 1296307

Utilisation conforme

Le détecteur de mouvement PIR intégré dans l'interrupteur réagit aux changements de température dans la zone de détection, par ex. quand une personne, un animal ou une voiture y pénétre.

L'interrupteur détecteur de mouvement sert à surveiller des zones d'entrée, des escaliers ou autres.

Une lumière ou un autre consommateur peut par exemple être visé via la sortie de l'interrupteur détecteur de mouvement. Tenez compte de la section suivante « Caractéristiques techniques »

Toute utilisation autre que celle décrite précédemment peut endommager l'appareil. De plus, elle s'accompagne de dangers tels que courts-circuits, incendies, électrocutions, etc. L'ensemble du produit ne doit être ni modifié, ni transformé!

Respecter impérativement les consignes de sécurité de ce manuel d'utilisation. Lire attentivement le manuel d'utilisation, le conserver.

Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Étendue de la livraison

• Interrupteur détecteur de mouvement Mode d'emploi

Explications des symboles, inscriptions

Ce symbole est utilisé afin de signaler un danger pour votre santé, par ex., par une décharge électrique.

Point d'exclamation placé dans un triangle attire l'attention sur des dangers particuliers lors du maniement, du service et de l'utilisation.

Un symbole de la « flèche » précède des conseils et consignes d'utilisation particuliers.

Ce produit n'est homologué que pour le montage et l'utilisation en intérieur dans des pièces sèches non humides.

Consignes de sécurité

Lisez les instructions d'utilisation avant la mise en service de l'appareil, elles contiennent des consignes importantes pour le montage et l'utilisation.

Dommage résultant du non-respect de ce manuel d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité. Dans de tels cas, la garantie prend fin!

Attention!

L'installation du produit ne doit être effectuée que par un technicien spécifique (par ex. électricien) connaissant parfaitement les prescriptions spécifiques (par ex. VDE)!

Toute intervention non conforme au réseau sous tension d'alimentation représente un danger non seulement pour vous-même, mais également pour autrui!

N'effectuez pas le montage vous-même si vous n'avez pas les connaissances spécifiques pour le montage, mais adressez-vous à un spécialiste.

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil soi-même. Le produit n'est pas un jouet, le tenir hors de portée des enfants! Danger de mort par électrocution! Le produit ne doit être utilisé que sous la tension du réseau (voir le chapitre « Caractéristiques techniques »). Ne jamais tenter de faire fonctionner le produit sous une autre tension, car cela le détruirait.

Le produit appartient à la classe de protection II. - L'installation doit prévoir un dispositif de séparation de la tension d'alimentation réseau sur tous les pôles (par exemple disjoncteur différentiel). - Le produit n'est donc que pour être monté et pour fonctionner dans des locaux secs et fermés à l'intérieur. Il ne doit pas être humide ou mouillé, danger de mort par électrocution! - Le produit ne doit être monté et utilisé qu'en position stationnaire. - Ne pas utiliser l'interrupteur dans des locaux ou dans des conditions défavorables où il y a risque de présence de gaz, de vapeurs ou de poussière inflammables! Risque d'explosion! L'appareil ne doit pas être exposé à des températures extremes, aux rayons du soleil, à de fortes vibrations ou à l'humidité. - S'il s'avère qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors service et protégé contre toute utilisation involontaire. Faire contrôler le produit ensuite par un spécialiste.

Un fonctionnement sans risques n'est plus assuré lorsque:

• le produit est visiblement endommagé
• le produit ne fonctionne plus ou ne fonctionne pas correctement (lumière vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)
• le produit a été stocké durant une période prolongée dans des conditions défavorables ou

lorsqu'il a subi de sévères contraintes liées au transport

• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
• Dans les installations industrielles, il convient d'observer les prescriptions de prévention des accidents de la fédération des syndicats professionnels pour les installations et matériels électriques.
• Si vous avez encore des questions après la lecture de ce manuel d'utilisation, veuillez vous adresser à un spécialiste.

Préparations pour le montage

L'installation de l'interrupteur doit être effectuée exclusivement par un technicien spécialisé connaissant parfaitement les prescriptions spécifiées en vigueur (par ex. VDE) !

Toute intervention non conforme au réseau sous tension d'alimentation représente un danger non seulement pour vous-même, mais également pour autrui.

N'effectuez pas le montage vous-même si vous n'avez pas les connaissances spécifiques pour le montage, mais adressez-vous à un spécialiste.

Important :

Montez l'interrupteur uniquement sur un support stable. De par son type de construction spécial à deux clips de retenue, l'interrupteur ne peut être monté que sur un plafond suspendu ou sur un mur léger (par ex. placopâtre ou autre). Un flan rond avec un diamètre de 63mm est nécessaire pour le montage. Montez l'interrupteur de façon à ce qu'il soit hors de portée des enfants. - Le produit doit uniquement être installé lorsque qu'il est hors tension.

Mettre l'alimentation électrique hors tension en retirant le fusible et en déconnectant le coupe-circuit automatique. Assurez-vous qu'elle ne puisse être rétablie de manière intempestive, mettez p. ex. un signal de danger.

Débranche en plus le disjoncteur différentiel correspondant de sorte que le câble d'alimentation par le réseau soit coupé de la tension d'alimentation sur tous les pôles.

• Contrôlez la mise hors tension de l'alimentation électrique à l'aide d'un appareil de mesure approprié.
• L'identification d'un objet en mouvement se base sur les différences de rayonnements de chaleur de l'objet avec l'arrière-plan (environnement).

Afin de garantir une identification optimale du mouvement, le détecteur de mouvement doit être placé de sorte à ce que l'objet à détecter ne se dirige pas vers le détecteur, mais y passe de gauche à droite ou vice versa. Tenez compte de ceci pendant le montage du produit.

La portée de l'identification par le capteur PIR dans le détecteur de mouvement est d'env. 6 m. Plus la distance de la zone à surveiller est grande, plus l'objet doit être grand pour que ses différences de rayonnement soient identifiées.

Par ailleurs : Par hautes températures ambiantes (par ex. une journée chaude d'été) la portée baisse, car la différence de température est plus petite.

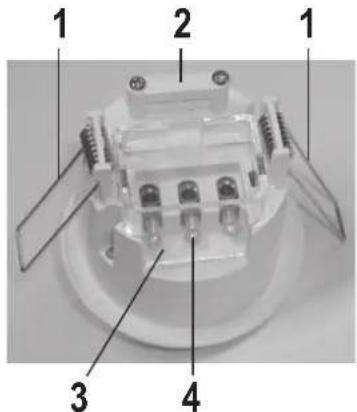

Description du produit, composantes

1 Clips de retenue pour le montage en plafond 2 Réducteur de tension pour câble de raccordement 3 Revêtement transparent, amovible 4 Bornes à vis pour tension de secteur et consommateur 5 Bouton rotatif « TIME » pour réglage du temps de commutation 6 Bouton rotatif « LUX » pour réglage du seuil de luminosité

Montage

Tenir compte des informations dans le chapitre « Préparations pour le montage » !

• Retirer le revêtement transparent (3), en le comprimant précautionneusement à gauche et à droite, pour que les clips ne s'enlèvent pas du boîtier de l'interrupteur.
• Retirer les deux vis du réducteur de tension (2).
• Relier la distribution d'alimentation et le câble au consommateur à l'aide des bornes à vis (4). L'affectation des connexions est spécifiée devant les bornes à vis :

L ↑ = Phase (sur l'image de droite L)

N = Conducteur neutre

A↓ = Sortie de commutation (sur l'image de droite « A »)

Tenir compte de l'exemple de connexion à côté.

Veiller à ne pas isoler les câbles sur une trop grande longueur.

• Visser la distribution d'alimentation sur le câble.
• Remettre le revêtement transparent en place, respecter l'orientation exacte. Les deux clips du revêtement doivent s'enclencher dans le boîtier de l'interrupteur.

N'utiliser l'interrupteur qu'avec un revêtement transparent correctement en place!

• Régler les deux boutons rotatifs « TIME » et « LUX », observer le paragraphe « Fonction et réglage de l'interrupteur » plus loin dans ce mode d'emploi.
• Plier les deux clips de retenue ensemble et les mettre dans le flan du plafond. Pousser l'interrupteur dans le flan du plafond/du mur jusqu'à ce que les deux clips de retenue soient fixés.

Fonctionnement et réglage d'interrupteur détecteur de mouvement

Le détecteur de mouvement PIR intégré dans l'interrupteur réagit aux changements de température dans la zone de détection, par ex. quand une personne, un animal ou une voiture y pénétre, et dont la température est différente de l'air ambiant.

Après l'application de la tension d'alimentation, il faut environ 30 à 60 secondes jusqu'à ce que le capteur PIR dans le détecteur de mouvement se règle sur la température de l'arrière-plan et détecte les changements de température.

Pour rétrécir la zone de détection, couvrir les lentilles de plastique du détecteur de mouvement par ex. avec une bande de ruban opaque.

• Réglage de la durée de fonctionnement (Bouton rotatif « TIME »)

Ce dispositif de réglage permet de régler la durée de fonctionnement. Un tour vers la gauche pour diminuer, un tour vers la droite pour augmenter la durée de fonctionnement.

Quand le capteur PIR dans le détector de mouvement a détecté une variation thermique dans la zone de détection, la durée de mise en service est lancée et le consommateur électrique connecté est activé.

Si une nouvelle variation thermique est détectée pendant la durée de fonctionnement, cette durée de mise en service est activée de nouveau.

• Réglage de la durée de luminosité (Bouton rotatif « LUX »)

Ce dispositif de réglage permet de définir à partir de quel seuil de luminosité de l'environnement l'interrupteur doit se déclencher.

Un tour vers la gauche pour activer l'interrupteur seulement en cas d'obscurité plus importante, un tour vers la droite pour l'activer en cas de luminosité.

Maintenance et entretien

Le produit ne nécessite aucun entretien. Ne le démontez jamais (sauf pour les travaux de montage décrits dans le mode d'emploi).

Une maintenance ou une réparation doit uniquement être effectuée par un technicien spécialisée.

Dépoussièrez ou séchez le disque de dispersion de l'interrupteur de temps en temps, utilisez un chiffon sec, propre et doux.

Élimination

Il convient de procéder à l'élimination de l'appareil au terme de sa durée de vie conformément aux prescriptions légales en vigueur.

Caractéristiques techniques

Tension de service 220 - 240 V/CA, 50 Hz

Puissance absorbée max. 0,45 W

Type d'interrupteur : relais

Puissance de commutation. 1200 W (charge ohmique)

Les consommateurs avec une charge ohmique sont à titre d'exemple principalement les ampoules électriques, appareils de chauffage ou autres. Les consommateurs avec une charge inductive sont les moteurs, ballastes, transformateurs conventionnels, ampoules économiques ou autres.

Classe de protection.

Position de montage......... montage au plafond ou au mur, seulement dans des espaces intérieurs fermés et secs

Angle de détection. 360°

Portée DPI (PIR) max. 6 m (par une température ambianté de < 24^ )

Durée de commutation min. 10 ±3 secondes jusqu'à max. 15 ±2 minutes

Luminosité ambiance... régable, < 3 Lux jusqu'2000 Lux

Température ambiente. -20°C à +40°C

Humidité ambiente... max. 93% d'humidité relative de l'air, sans condensation

Dimensions (L x H) 76 x 75 mm

Diamètre du trou de montage 63 mm

Profondeur de montage 60 mm

Poids : env. 97 g

Utilisation
