MODE D'EMPLOI Olympus 4020830 HARVIA

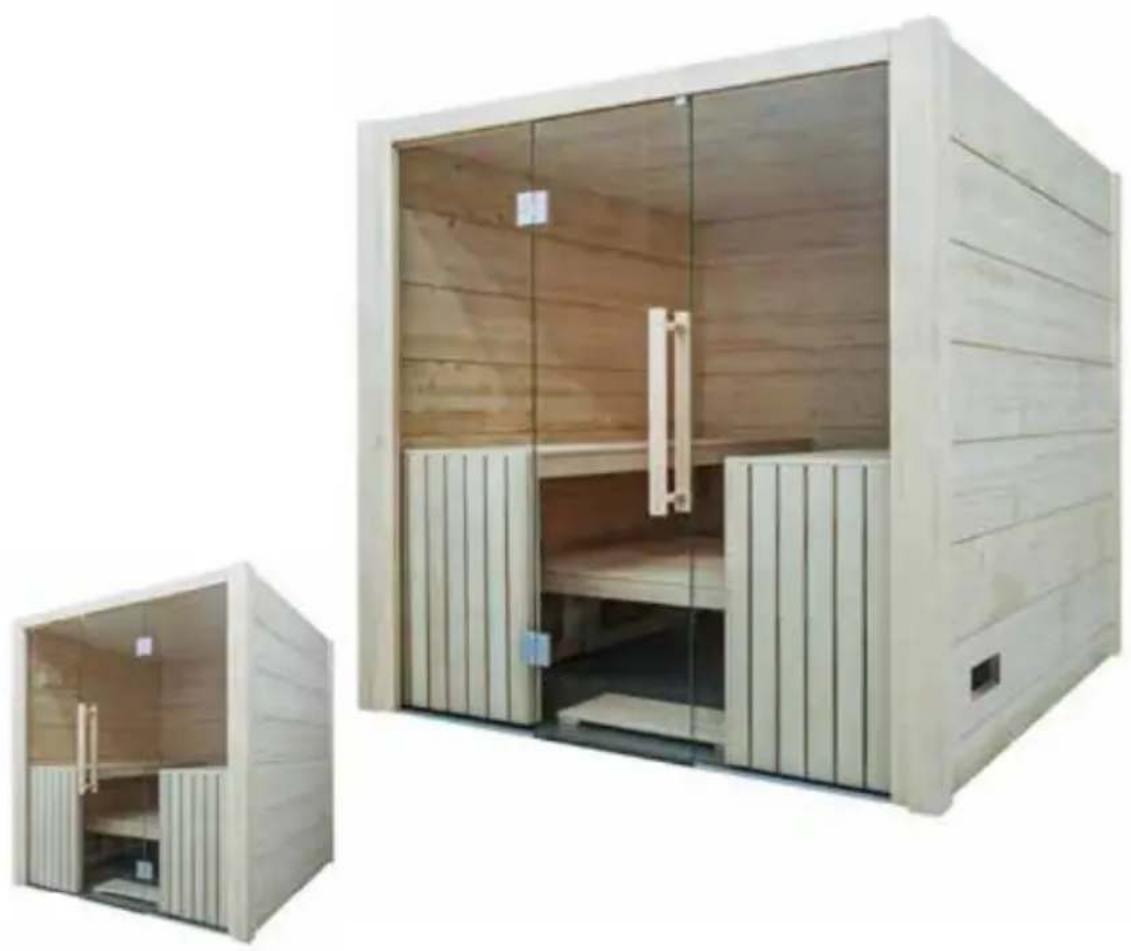

Sauna en bois massif
2120 × 2040 × 2060 mm
1. Préparation du montage 3
1.1. Outils requis 4 1.2. Entretien et nettoyage 5 1.3. Élimination 5 1.4. Nomenclature 6
3. Montage de la cabine 9
3.1. Montage du cadre de plancher 9 3.2. Montage des parois de la cabine 9 3.3. Montage des éléments en verre 9 3.4. Montage des bancs 10 3.5. Montage des éléments de toit 10 3.6. Montage des baguettes de couverture 10 3.7. Montage de la porte en verre 10 3.8. Montage des baguettes de couverture de câbles 10
Images d'assemblage (selon la dernière langue) 11
1. Préparation du montage
Lisez attentivement les présentes instructions de montage et gardez-les à proximité de l'appareil. Vous avez ainsi accès à tout moment aux informations sur le produit.
Vous trouverez également ces instructions de montage dans la rubrique de téléchargement de notre site Internet www.harvia.fi.
Remarques importantes :
- Avant de commencer les travaux, vérifie au moyen de la nomenclature si toutes les pièces ont bien été livrées. S'il devait s'avérer que des pièces manquent, informez votre revendeur dans les 14 jours suivant la réception de la cabine.
- La pièce dans laquelle la cabine de sauna va être montée doit être sèche et disposée avec une circulation suffisante de l'air.
- Le sol doit être horizontal et lisse, de préférence en pierre ou carrelage.
- Pour les travaux de montage de la cabine, la pièce doit faire au moins 230 cm de haut.
- Une distance d'au moins 5 cm avec le mur doit être respectée.
- Les pièces en bois prévues pour l'intérieur ne doivent pas être traitées avec un agent d'imprégnation.
- Une deuxième personne doit être disponible pour vous aider.
- Malgré un stockage correct, le bois est un produit naturel qui peut gonfler, se contracter ou se déformer. C'est pourquoi il peut arriver que vous ayez à appliquer de la force lors du montage.
- Tous les raccords vissés doivent être préalablement percés.
Attention!
Seul un Electricien spécialisé ou une personne ayant une qualification similaire est habilitée à procéder au raccordement électrique.
1.1. Outils requis
- Marteau et cales ou maillet en caoutchouc
- Visseuse électrique avec bits pour vis en croix et Torx Ruban mesure
- Foret de 3 mm de diamètre, 10 mm, 20 - 30 mm (pour câble électrique poêle de sauna)
- Niveau à bulle
- Clé Allen 1,5 mm Couteau universel
- Echelle
Ce symbole désigne les conseils et indications utiles.
Préalésage
Sciage à la bonne longueur avec une scie fine
Contrôle de l'angle droit :

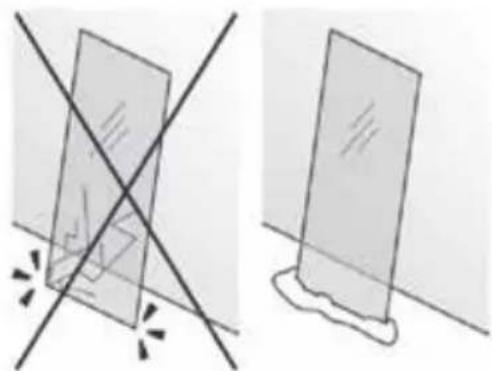

Manipulez le verre avec soin : Faire particulièrement attention avec les bords de la vitre ; en cas de choc, le verre trempé peut se briser en petits morceaux. Placez un rembour de protection (par ex., un emballage en carton) sous le bord de la vitre.
1.2. Entretien et nettoyage
- Le sauna doit être nettoyé au moyen d'un chiffon humide. N'utilisez que de l'eau chaude, pas de détergent.
- Si le sauna n'est pas utilisé pendant une période prolongée, nous recommandons de chauffer la cabine une fois par mois.
Les poches de résine ne constituent pas un motif de réclamation, en raison de leur présence régulière dans le bois d'épicéa et de l'impossibilité de déterminer leur profondeur lors de la sélection du bois.
Si elles se trouvent juste sous la surface, elles éclatent et s'écoulent quand elles sont exposées à la chaleur.
Retirez la résine écoulée à l'aide d'un chiffon imbibé d'acétone. Si vous constatez uniquement des gouttes de résine, attendez qu'elles aient durci, puis grattez-les avec précaution à l'aide d'un couteau.
1.3. Élimination
- Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
- Les appareils usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez en aucun cas votre appareil utilisé avec les déchets ménagers. Éliminez-le conformément aux directives locales en vigueur.
1.4. Nomenclature
| Az Désignation | Dimensions |
| Cadre de plancher | |
| 1 Cadre de plancher avec découvert 200 x 13 x 4 cm | |
| 2 Cadre de plancher 200 x 13 x 4 cm | |
| Éléments muraux | |
| 6 Madriers pour paroi arrêté (sans alésages) 200 x 27 x 4 cm | |
| 11 Madriers 200 x 27 x 4 cm | |
| 1 Madriers avec découvert 200 x 27 x 4 cm | |
| 1 Madriers pour paroi arrêté | 200 x 27 x 4 cm |
| (avec rainure pour toiture) | |
| 2 Madriers (avec rainure pour toiture) 200 x 27 x 4 cm | |
| Montant d'angle | |
| 2 Montant d'angle avec rainure pour verre 205,5 x 8 x 4 cm | |
| 1 Barre pleine au-dessus de la façade en verre 184 x 9,6 x 4 cm | |
| Éléments du toit | |
| 1 Élement de toit avec LED 204 x 15 x 4 cm | |
| 1 Élement de toit à l'avant 204 x 15 x 4 cm | |
| 6 Éléments du toit 204 x 27 x 4 cm | |
| Éléments en verre | |
| 1 Porte en verre 195,5 x 59 x 0,8 cm | |
| 1 Élement en verre avec alésages pour charnières 198,5 x 63,8 x 0,8 cm | |
| 1 Élement en verre 198,5 x 63,8 x 0,8 cm | |
| Baguettes d'appui | |
| 4 Baguettes d'appui de banc | 58 x 4 x 4 cm |
| Baguettes de couverture | |
| 8 Baguettes de couverture d'angles | 205,5 x 10 x 2 cm |
| 1 Baguettes de couverture de câbles | 200 x 10 x 2 cm |
Équipement intérieur
2 Banc gauche / droit 183,5 x 62 x 9 cm 2 Pied de banc gauche / droit 91,5 x 62 x 6 cm 1 Plaque de marchepied 190 × 62 × 6 cm 2 Marchepied pieds 60 × 43 × 4 cm 1 Plaque de marchepied 190 × 43 × 9 cm 2 Marchepied pieds 41 × 43 × 4 cm 4 Marchepied étai, inclinaison 2 × 45° 46 × 8 × 2 cm 1 Grille de plancher 70 × 26 × 4 cm 1 Registers d'aération 52 × 14 × 1,5 cm
Accessoires
2 Profils en U alu 62,1 x 1,2 x 1,5 cm 1 Kit poignée bois/inox 1 2 charnières 8652-02 1 Aimant de porte, tôle extérieure 1 Éclairage de sauna LED RGBW (prémonté) 200 cm 1 4 mètres linéaires Câble silicone 5 × 2,5 ~mm^2 1 Kit de matériel de montage 1 Instructions de montage
2. Plan
Variante :
Attention!
Référez-vous au plan à la page 8 et à l'illustration à partir de la page 11.
3.1. Montage du cadre de plancher
Commencez par le cadre de plancher avec découverts, puis ajoutez les cadres de plancher à gauche et à droite. Vissez les cadres de plancher au niveau des coins.
3.2. Montage des parois de la cabine
Commencez par le montage des madriers sur la paroi arrêté (madriers sans alésages). Procédez ligne par ligne.
Tenez compte de la position du registre d’aération dans la 2ème ligne!
Celui-ci peut être positionné à gauche ou à droite.
Vissez les madriers au niveau des coins.
Vérifiez que les angles sont droits avant de visser les madriers au niveau des coins (remarque page 4). Montez le registre d'aération.
3.3. Montage des éléments en verre
Commencez par le montage des montants d'angle avec rainure pour verre. Vissez-les aux parois. Placez les profilés en U alu dans l'alignement de la rainure comme indiqué sur la photo et insérez les éléments en verre. Prenez bien en compte le sens d'ouverture de la porte lors du montage de l'élément en verre « Verre avec alésage pour charnières ». L'alésage inférieur de la charnière se trouve à une hauteur de 26,3 cm.
Montez ensuite la barre pleine sur la façade en verre. Celle-ci doit être fixée avec le montant d'angle à l'aide de vis montées en diagonale.
Une fois la cabine correctement positionnée, collez les profilés en U sur le plancher à l'aide de silicone ou d'un adhésif de montage.
3.4. Montage des bancs
Montez les baguettes d'appui de banc de manière à ce que le bord supérieur soit situé à 82,5 cm de hauteur. Les bancs de sauna latéraux doivent être vissés par le bas à la baguette d'appui de banc et aux pieds de banc. Vissez ensuite les pieds du banc situés contre les parois latérales.
3.5. Montage des éléments de tout
Commencez à l'arrière par l'élément de toit avec la LED d'éclairage et tenez compte de la sortie du câble. Une fois les éléments de toit insérés, ils doivent être vissés aux parois.
3.6. Montage des baguettes de couverture
Maintenez les baguettes de couverture contre les coins à l'extérieur et vissez-les de l’intérieur.
3.7. Montage de la porte en verre
Vissez les deux ferrures de porte à l'élément en verre fixe en vous assurant que les ferrures sont au niveau de la porte et que la porte s'ouvre vers l'extérieur.
L'alésage inférieur de la poignée de porte se trouve à une hauteur de 92,4 cm.
L'orientation des ferrures est effectuée en ajustant/tournant les deux armatures en plastique.
Les poignées sont visées ensemble depuis l'intérieur.
3.8. Montage des baguettes de couverture de câbles
Après le montage des appareils électriques, les câbles peuvent être recouverts des baguettes de couverture de câbles.
2120 × 2040 × 2060 ~mm
