BEDIENUNGSANLEITUNG Olympus 4020830 HARVIA

1. Montage Vorbereitung 3

1.1. Benöttiges Werkzeug 4
1.2. Wartung und Reinigung .5
1.3. Entsorgung 5
1.4. Stückliste_6

2. Grundriss 8

3. Montage Kabine_9

3.1. Montage Bodenrahmen 9
3.2. Montage Kabinenwände 9
3.3. Montage Glaselemente 9
3.4. Montage Bänke 9
3.5. Montage Dachelemente 10
3.6. Montage Abdeckleisten
3.7. Montage Glastür
3.8. Montage Kabelabdeckleisten

Montage Abbildungen (nach der letzten Sprache).

1. Montage Vorbereitung

Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Näheder Sauna auf. So können Sie jederzeit Produktinformationen nachlesen.

Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.harvia.fi.

Wichtige Hinweise:

• Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine ihren Handler.
• Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und eine entsprechende Luftzirkulation gewährleisten.
• Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Fliessenboden.
• Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm besteht.
• Es muss ein Wandabstand von mindestens 5 cm eingehalten werden.
• Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel behandelt werden.
• Für die Montage benötigen Sie einen Helfer.
• Holz ist ein Naturprodukt, dasriotzguterglerLagerungaufquellen, schwinden oder sich verziehen kann. Aus thisem Grund kann es vorkommen, dass bei der Montage etwas Kraft aufgebracht werden muss.
• Alle Verschraubungen müssen vorgebohr werden.

Achtung!

Der Elektroanschlussarf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführrt werden.

1.1. Benötigtes Werkzeug

• Hammer und Beilageholz oder einen Gummihammer
• Akkuschrauber mit Bits für Kreuzschrauben und Torx
  Rollmaßband

Bohrer mit Durchmesser 3mm 10 mm,20-30 mm (fur Stromkabel Saunaofen)

• Wasserwaage
• Innensechskant-Schlüssel 1,5 mm
  Universalmesser
  Leiter

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise

Vorbohren

Ablängen auf Naturmaß mit Feinsäge

Überprüfung des rechten Winkel:

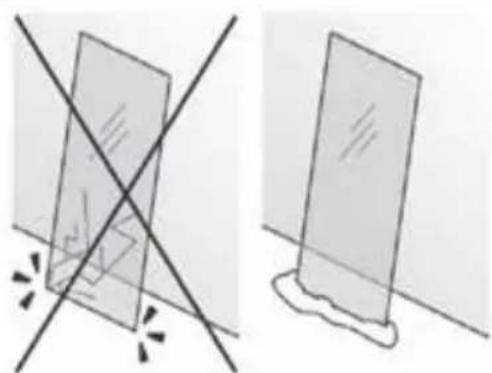

Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtes Glas kann bei Stößen in keine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.

1.2. Wartung und Reinigung

Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel.
- Wird die Sauna langere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen.

Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich befinden.

Wenn these knapp unter der Oberfläche sind brechen sie bei Hitzeentwicklung auf und „bluten“ aus.

Das ausgelaufene Harz kann man mit einem Aceton gedrängtem Lappen entfernen. Wenn lediglich Harztropfen entstehen, setzen Sie diese aushäften und schaben sie anschließend mit einem Messer vorsichtig ab.

1.3. Entsorgung

• Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien.
• Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.

1.4. Stickliste

Az Bezeichnung MaB

Bodenrahmen

1 Bodenrahmen mit Ausschnitt 200 x 13 x 4 cm
2 Bodenrahmen 200 × 13 × 4 cm

Wandelemente

6 Blockbohlen für Rückwand (ohne Bohrungen) 200 × 27 × 4 cm
11 Blockbohlen 200 × 27 × 4 cm

1 Blockbohlen mit Ausschnitt 200 × 27 × 4 cm
1 Blockbohlen für Rückwand (mit Nut für Dach) 200 × 27 × 4 cm
2 Blockbohlen (mit Nut für Dach) 200 × 27 × 4 cm

Ecksteher

2 Ecksteher mit Nut für Glas 205,5 x 8 x 4 cm
1 Massivleiste über Glasfront 184 x 9,6 x 4 cm

Dachelemente

1 Dachelement mit LED 204 × 15 × 4 cm
1 Dachelement vorne 204 × 15 × 4 cm
6 Dachelemente 204× 27× 4 cm

Glaselemente

1 Glastür 195,5 x 59 x 0,8 cm
1 Glaselement mit Bohrungen für Turbänder 198,5 x 63,8 x 0,8 cm
1 Glaselement 198,5× 63,8× 0,8cm

Auflageleisten

4 Bankauflageleisten 58× 4× 4 cm

Abdeckleisten

8 Abdeckleisten Ecken 205,5 x 10 x 2 cm

1 Kabelabdeckleisten 200 × 10 × 2 cm

Az Bezeichnung Maß

Inneneinrichtung

2 Bank links / rechts 183,5 x 62 x 9 cm
2 Bankfuß links / rechts 91,5 x 62 x 6 cm
1Fufbauftrittplatte 190× 62× 6cm
2 Fufaftritt FüBe 60 x 43 x 4 cm
1Fufafttrittplatte 190× 43× 9cm
2Fuafttritt Fue 41x43x4cm
4 Fufbauftritt Strebe, 2 × 45^ schrag 46 × 8 × 2 cm
1 Bodenrost 70 × 26 × 4 cm
1 Lüftungsschieber 52 × 14 × 1,5 cm

Zubehör

2 U Alu Profil 62,1 x 1,2 x 1,5 cm
1 Tügriff Set Holz/Niro
1 2 Türbänder 8652-02
1 Turmagnet, Überschubblech
1 Saunabeleuchtung LED RGBW (vormontiert) 200 cm
14 Lfm. Silikonkabel 5 × 2,5 ~mm^2
1 Montagematerialset
1 Montageanleitung

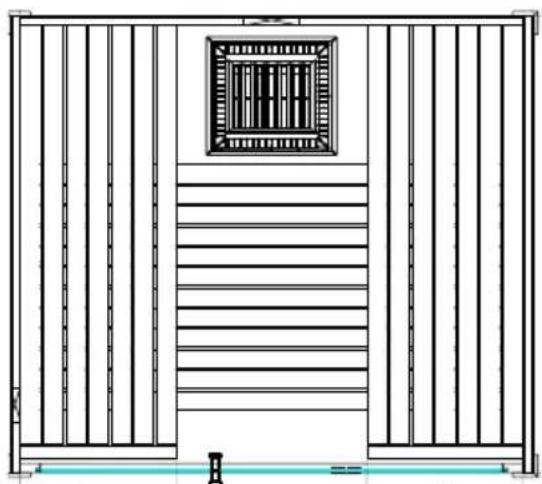

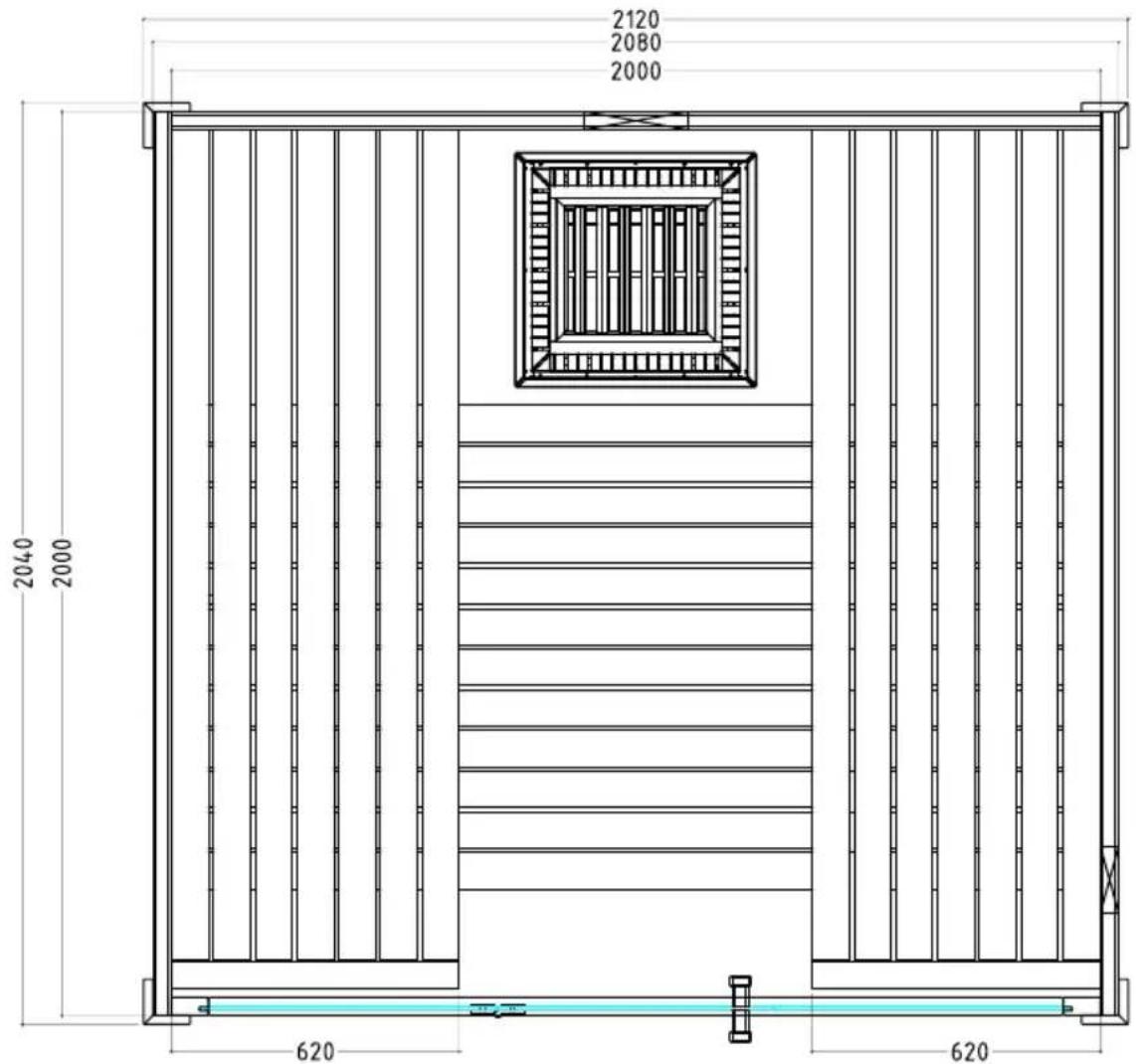

2. Grundriss

Variante:

3. Montage Kabine

ACHTUNG!

Beachten Sie den Grundriss auf Seite 8 und die Abbildungen ab Seite 11.

3.1. Montage Bodenrahmen

Beginnen Sie mit dem Bodenrahen mit dem Ausschnitt und ergänzen dann die Bodenrahen links und rechts. Verschrauben Sie die Bodenrahen an den Ecken.

3.2. Montage Kabinenwände

Beginnen Sie mit der Montage der Blockbohlen an der Rückwand (Blockbohlen ohne Bohrungen). Gehen sie Reihe für Reihe vor.

Beachten Sie die Position des Lüftungsschiebers in der 2. Reihe! Er kann links oder rechts positioniert werden.

Verschrauben Sie die Blockbohlen an den Ecken.

Überprüfen Sie die rechten Winkel, bevor Sie die Blockbohlen an den Ecken verschrauben (Hinweis Seite 4). Montieren Sie den Luftungsschieber.

3.3. Montage Glaselemente

Beginnen Sie mit der Montage der Ecksteher mit Nut für Glas. Verschrauben Sie diese mit den Wänden. Legen Sie die Alu U-Profile in die Flucht der Nut wie im Bild angegeben und setzen Sie die Glaselemente ein. Beachten Sie, dass Sie mit dem Einbau des Glaselements „Glas mit Bohrungen für Türbänder“ die Richtung der Türoeffnung festlegen. Die untere Bohrung für das Türband ist in 26,3 cm Höhe.

Montieren Sie danach die Massivleiste über der Glasfront. Diese muss mit schrag eingeschraubten Schrauben mit dem Ecksteher fixiert werden.

Kleben Sie nachdem die Kabine korrekt positioniert ist, die U-Profile mit Silikon oder Montagekleber an den Boden.

3.4. Montage Bänke

Montieren Sie die Bankauflagleisten so, dass die Oberkante auf 82,5 cm Höhe ist. Die seitlichen Saunabänke werden von unter mit den Bankauflagleiste und dem Bankfußen verschraubt. Dann werden die Bankfuße gegen die Seitenwände verschraubt.

3.5. Montage Dachelemente

Beginnen Sie hinten mit dem Dachelement mit dem LED-Licht und achten Sie besteht auf den Kabelauslass. Nachdem die Dachelemente eingelegt wurden, müssen diese mit den Wänden verschraubt werden.

3.6. Montage Abdeckleisten

Die Abdeckleisten außen an die Ecken halten und voninnen verschrauben.

3.7. Montage Glastür

Schrauben Sie die beiden Türbeschläge am Fix-Glaselement fest, achten sie darauf auf die gerade Ausrichtung der Beschläge und darauf, dass die Öffnung der Türe nach außen erfolgt.

Dieunte Bohrung des Turgriffs ist in 92,4 cm Hohe. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunststoffeinlagen vorgenommen.

Die Tügriffe werden voninnen miteinander verschraubt.

3.8. Montage Kabelabdeckleisten

Nach der Montage der Elektrischen Geräte konnen die Leitungen mit der Kabelabdeckleiste abgedeckt werden.
