Type de produit	Générateur de fonctions
Marque	Voltcraft
Modèle	FG 8210
Gamme de fréquences	100 mHz à 10 MHz (sinusoïdale, rectangulaire, triangulaire)
Précision de fréquence	±2 % (de la plage de mesure)
Formes d'onde	Sinusoïdale, rectangulaire, triangulaire, CC
Impédance de sortie	50 ohms ±5 %
Amplitude max	20 Vpp (sans terminaison), 10 Vpp sur 50 ohms
Atténuateur	-20 dB
Offset CC	±10 V (sans terminaison), ±5 V sur 50 ohms
Réglage de symétrie	1:1 à 10:1 (jusqu'à 100 kHz)
Entrée VCF	0 - 10 V CC/CA, rapport 10:1 max
Sortie TTL synchrone	Niveau TTL fixe, temps de montée/descente <25 ns à 1 MHz
Fonction vobulation (Sweep)	Mode linéaire, largeur 1:1 à 100:1, taux 20 ms à 2 s
Fréquencemètre intégré	2 Hz - 100 MHz, sensibilité 100 mVrms, protection 250 Vpp
Affichage	7 chiffres LED verte
Alimentation	206 - 252 V CA, 50/60 Hz ; 115 V aussi (commutable)
Fusible	F250 mA / 250 V (230 V) ou F500 mA / 250 V (115 V), 5x20 mm
Puissance absorbée	20 W
Catégorie de mesure	CAT II 250 V
Température de service	0 °C à 40 °C
Humidité relative	Max 85 %, sans condensation
Dimensions (L x H x P)	240 x 90 x 270 mm
Poids	Environ 3 kg
Entretien	Nettoyage avec chiffon sec antistatique ; remplacement fusible par l'utilisateur
Accessoires fournis	Cordon d'alimentation, ligne BNC avec pinces crocodile, fusible de rechange

FOIRE AUX QUESTIONS - FG 8210 VOLTCRAFT

Comment régler la fréquence de sortie ?

Utilisez les boutons FREQUENCY : le bouton COARSE (18) pour le réglage grossier et FINE (16) pour le réglage fin. Sélectionnez d'abord la gamme de fréquences avec les touches FREQUENCY RANGE (13). La valeur affichée est multipliée par le facteur de la touche enfoncée.

Comment utiliser la fonction de vobulation (sweep) ?

Pour activer le vobulateur, tirez sur le bouton WIDTH (14) pour l'enclencher. Réglez la largeur de bande avec ce même bouton, et la vitesse de balayage avec RATE (15). La fréquence balayée est affichée. Pour un sweep externe, appliquez une tension 0-10 V sur l'entrée VCF (5) sans tirer le bouton WIDTH.

Comment mesurer une fréquence externe avec le fréquencemètre ?

Basculez l'interrupteur COUNTER INT/EXT (17) en position enfoncée (mode externe). Sélectionnez la gamme 1 (13). Appliquez le signal sur l'entrée EXT COUNT IN (4). Pour les basses fréquences (<100 kHz), enfoncez LPF (17). L'affichage indique la fréquence mesurée.

Comment remplacer le fusible ?

Éteignez l'appareil et débranchez tous les câbles. Utilisez un tournevis plat pour déverrouiller le porte-fusible (22) à l'arrière en tournant dans le sens antihoraire. Remplacez le fusible défectueux par un fusible de même type et calibre (F250 mA / 250 V pour 230 V, ou F500 mA / 250 V pour 115 V). Refermez en tournant dans le sens horaire.

Quelles sont les précautions de sécurité essentielles ?

Ne dépassez jamais les tensions max. sur les entrées (VCF IN: 10 V CC, EXT COUNT IN: 250 Vpp). Utilisez un transformateur d'isolement pour les mesures. Ne court-circuitez pas les sorties TTL et OUTPUT. Débranchez l'appareil avant nettoyage ou remplacement de fusible. Respectez les catégories de mesure (CAT II 250 V max).

Comment régler l'offset CC ?

Tirez sur le bouton DC OFFSET (11) pour activer le réglage. Tournez vers la droite (+) pour un décalage positif, vers la gauche (-) pour un décalage négatif. En position enfoncée, l'offset est neutre (0 V). L'amplitude max. de l'offset est de ±10 V sans terminaison, ±5 V sur 50 ohms.

Comment générer un signal continu (CC) ?

Appuyez doucement sur les trois interrupteurs FUNCTION (10) jusqu'à ce qu'aucun ne soit enfoncé. La sortie OUTPUT fournit alors une tension continue. Réglez le niveau avec le bouton DC OFFSET tiré. Utilisez un voltmètre pour contrôler la tension.

Que faire si l'écran reste vide et l'appareil ne s'allume pas ?

Vérifiez d'abord le fusible secteur (voir question précédente). Assurez-vous que le cordon d'alimentation est branché et que la prise est sous tension. Contrôlez le sélecteur de tension à l'arrière (24) : il doit être sur 230 V pour l'Europe. Si le problème persiste, contactez le support technique.

Comment utiliser la sortie TTL synchrone ?

Raccordez un câble BNC à la sortie TTL SYNC (6). La sortie fournit un signal rectangulaire TTL avec la même fréquence et symétrie que le signal de base, mais avec une amplitude fixe (High >2.4 V, Low <0.4 V). Les réglages d'amplitude et d'offset n'affectent pas cette sortie.

Quelle est la procédure de préchauffage recommandée ?

Avant toute mesure précise, laissez l'appareil allumé pendant au moins 30 minutes pour atteindre la stabilité thermique. Les spécifications de précision sont données à 23 °C ±5 °C. Durant cette période, n'effectuez pas de mesures critiques.

MODE D'EMPLOI FG 8210 VOLTCRAFT

Vous avez pris une très bonne décision en achetant ce produit Voltcraft ® et nous vous en remercions.

Vous avez acquis un produit de qualité issu d'une marque se distinguant par sa compétence technique, son extraordinaire performance et une innovation permanente dans le domaine de la métrologie et de la technique de charge et de réseau.

Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l'utilisateur professionnel.

Voltcraft® offre une technologie fiable avec un rapport qualité-prix particulièrement avantageux.

Nous en sommes convaincus : votre premier contact avec Voltcraft marque le début d'une coopération efficace de longue durée.

Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft® !

Le présent mode d'emploi fait partie intégrante de ce produit. Il contient des remarques importantes à propos de la mise en service et de la manipulation du produit. Tenez compte ici de ces remarques, même en cas de cession de ce produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment !

France : Tél. : [phone]

Fax: [phone]

e-mail : [e-mail]

Du lundi au vendredi de 8h00 à 18h00

le samedi de 8h00 à 12h00

Suisse : Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]

Du lundi au vendredi de 8h00 à 12h00 et de 13h00 à 17h00

2. TABLE des matières

1. Introduction......41
2. Table des matières.... 42
3. Utilisation conforme 43
4. Étendue de la livraison 43
5. Éléments de commande....44
6. Consignes de sécurité....45
7. Mise en service....47

7.1 Préréglage de la tension du secteur....47 7.2 Raccordement du cordon d'alimentation....47 7.3 Mise en marche / arrêt....47 7.4 Configuration de base....47

1. Mode de mesure....48

8.1 Générateur de fonctions....48 8.2 Générateur « d'impulsions » 50 8.3 Sortie synchrone TTL 51 8.4 Générateur de signaux M. F. 52 8.5 Réglage de la fréquence asservi en tension « VCF » 53 8.6 Réglage « programmé » de la fréquence....54 8.7 Vobulateur (Sweep)....54 8.8 Vobulateur à commande externe 55 8.9 Fréquencemètre 55

1. Entretien et nettoyage 56

9.1 Remplacement du fusible....56

1. Élimination....57
2. Dépannage 57
3. Caractéristiques techniques 58

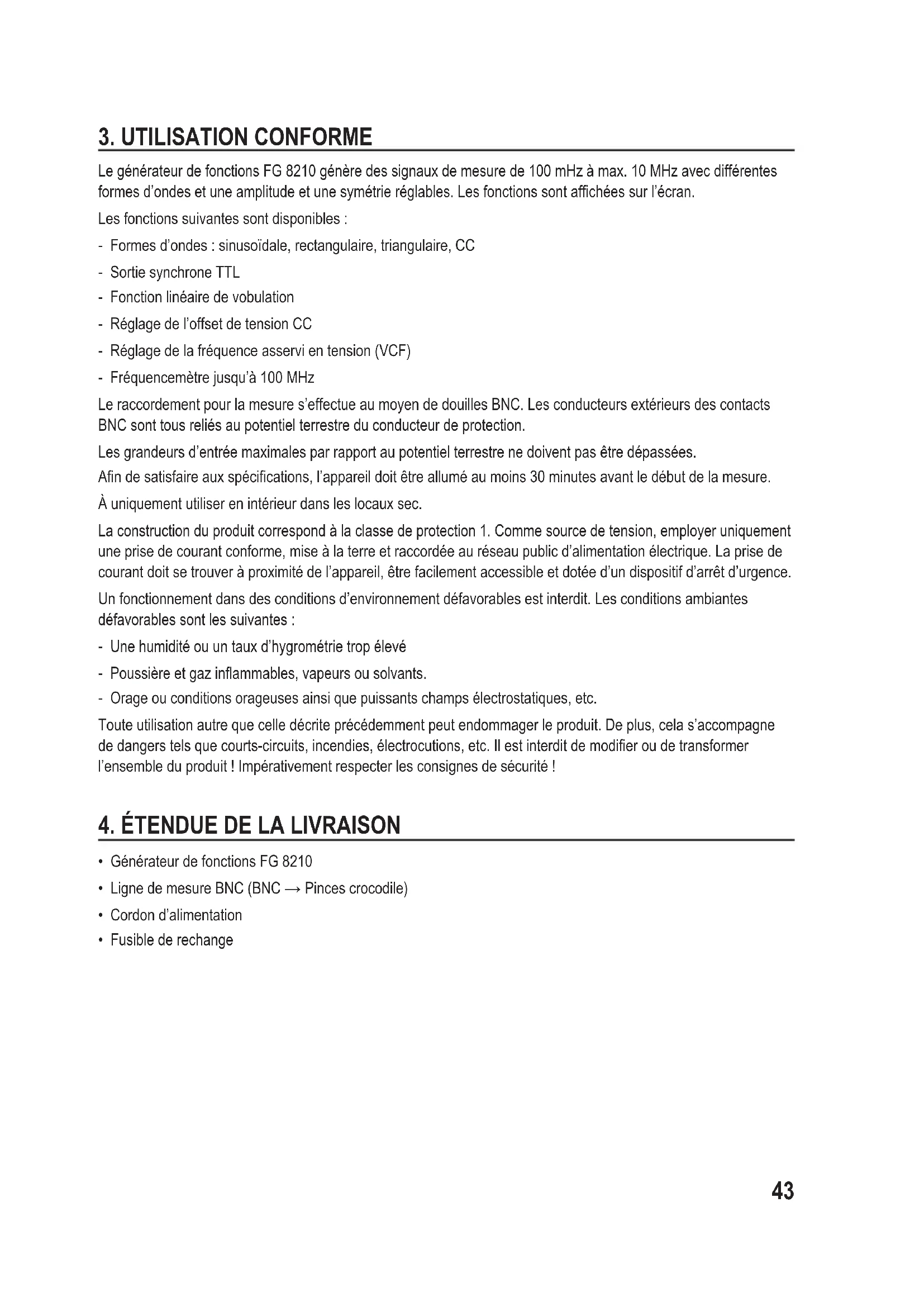

3. Utilisation conforme

Le générateur de fonctions FG 8210 génère des signaux de mesure de 100 mHz à max. 10 MHz avec différentes formes d'ondes et une amplitude et une symétrie réglables. Les fonctions sont affichées sur l'écran.

Les fonctions suivantes sont disponibles :

• Formes d'ondes : sinusoïdale, rectangulaire, triangulaire, CC
• Sortie synchrone TTL
• Fonction linéaire de modulation
• Réglage de l'offset de tension CC
• Réglage de la fréquence asservie en tension (VCF)
• Fréquencemètre jusqu'à 100 MHz

Le raccordement pour la mesure s'effectue au moyen de douilles BNC. Les conducteurs extérieurs des contacts BNC sont tous reliés au potentiel terrestre du conducteur de protection.

Les grandeurs d'entrée maximales par rapport au potentiel terrestre ne doivent pas être dépassées.

Afin de satisfaire aux spécifications, l'appareil doit être allumé au moins 30 minutes avant le début de la mesure.

À utiliser uniquement en intérieur dans les locaux secs.

La construction du produit correspond à la classe de protection 1. Comme source de tension, employer uniquement une prise de courant conforme, mise à la terre et raccordée au réseau public d'alimentation électrique. La prise de courant doit se trouver à proximité de l'appareil, être facilement accessible et dotée d'un dispositif d'arrêt d'urgence.

Un fonctionnement dans des conditions d'environnement défavorables est interdit. Les conditions ambiantes défavorables sont les suivantes :

• Une humidité ou un taux d'hygrométrie trop élevé
• Poussière et gaz inflammables, vapeurs ou solvants.
• Orage ou conditions orageuses ainsi que puissants champs électrostatiques, etc.

Toute utilisation autre que celle décrite précédemment peut endommager le produit. De plus, cela s'accompagne de dangers tels que courts-circuits, incendies, électrocutions, etc. Il est interdit de modifier ou de transformer l'ensemble du produit ! Impérativement respecter les consignes de sécurité !

4. Étendue de la livraison

• Générateur de fonctions FG 8210 • Ligne de mesure BNC (BNC → Pinces crocodile) • Cordon d'alimentation - Fusible de rechange

5. Éléments de commande

1 Poignée de transport et pied support (réglable). L'inclinaison du générateur peut être réglée en sortant les deux supports sur le côté et en les tournant. 2 Écran à 7 chiffres (DEL) 3 Affichages du système

Hz hertz (unité élémentaire de fréquence)

MHz mégahertz (exp. 6)

G. T Affichage du temps de porte (impulsion de mesure, G. T = Gate-Time)

4 Douille BNC pour l'entrée du fréquencemètre (EXT COUNT IN)

La tension d'entrée maximale s'élève à 250 Vpp.

5 Prise d'entrée BNC pour le réglage de la fréquence asservie en tension (VCF IN)

La tension d'entrée maximale s'élève à 10 VCC !

6 Prise femelle BNC pour la sortie synchrone (niveau TTL) 7 Prise femelle BNC pour la sortie du signal (impédance de 50 ohms) 8 Interrupteur ATT pour l'affaiblissement du signal (atténuation -20 dB) sur la sortie (7) 9 Bouton de réglage pour l'amplitude (tension du signal) 10 Interrupteur pour la forme des ondes de sortie (sinusoïdale / triangulaire / rectangulaire) 11 Bouton de réglage avec double fonction pour l'offset CC

enfoncé : réglage neutre de l'offset CC (position médiane)

tiré : réglage manuel de l'offset, décalage de la courbe du signal vers le haut (+ / positif) ou vers le bas (- / négatif)

12 Bouton de réglage avec double fonction pour le réglage de la symétrie

enfoncé : réglage neutre de la symétrie

tiré : réglage manuel de la symétrie possible, par ex. réglage du rapport impulsion / pause

13 Touches de sélection de la plage pour la plage de réglage de la fréquence (affichage x1 Hz jusqu'à x1 MHz) 14 Bouton de réglage avec double fonction pour la fonction de vibration

enfoncé : la fonction de vobulation est désactivée

tiré : la fonction de vobulation est activée avec possibilité de réglage de la largeur de bande (Width)

15 Bouton de réglage de la vitesse de vibration (Rate) 16 Bouton de réglage fin de la fréquence du générateur 17 Touche LPF pour le filtre passe-bas en mode compteur (pour les mesures dans la gamme des basses fréquences)

Commutateur INT / EXT pour l'écran (affichage de la fréquence interne du générateur ou de la fréquence externe du compteur)

18 Bouton de réglage approximatif de la fréquence du générateur

19 Commutateur principal pour la mise en service (ON = Marche / OFF = Arrêt) 20 Orifice du ventilateur pour le refroidissement de l'appareil 21 Masse de service (mise à la terre), par ex. pour les mesures de protection ESD ou pour d'autres appareils 22 Porte-fusible pour le fusible de secteur 23 Prise de courant de sécurité (raccordement au réseau, CEI C14) 24 Commutateur de sélection pour la tension du secteur (230 V ou 115 V)

6. Consignes de sécurité

Avant la mise en service de l'appareil, lisez l'intégralité du mode d'emploi. Il contient des remarques importantes en vue du bon fonctionnement du produit.

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité ! De tels cas entraînent l'annulation de la garantie.

- Du point de vue de la sécurité, cet appareil a quitté l'usine dans un état irréprochable.

Afin de maintenir l'appareil dans un état irréprochable et de garantir un fonctionnement sans risques, l'utilisateur doit tenir compte des consignes de sécurité et avertissements stipulés dans le présent mode d'emploi.

Respectez les symboles suivants :

Dans le mode d'emploi, un point d'exclamation placé dans un triangle signale les informations importantes à respecter impérativement.

Le symbole de l'éclair dans le triangle met en garde contre un danger d'électrocution ou une dégradation de la sécurité électrique de l'appareil.

Le symbole de « flèche » précède les recommandations et consignes d'utilisation particulières.

Potentiel terrestre

conducteur de protection

CE Cet appareil est conforme à la norme CE et répond aux exigences des directives européennes en vigueur.

• CAT II Catégorie de mesure II pour les mesures sur les appareils électriques et électroniques alimentés en tension au moyen d'une fiche d'alimentation. Cette catégorie comprend également toutes les catégories inférieures (comme par ex. CAT I pour la mesure des tensions de signal et de commande).
• CAT III Catégorie de mesure III pour les mesures réalisées dans les bâtiments (par ex. prises de courant ou répartitions secondaires). Cette catégorie comprend également toutes les catégories inférieures (par ex. CAT II) pour la mesure réalisée sur les appareils électriques. L'utilisation du générateur de fréquences dans la catégorie de mesure CAT III est interdite.
• Les instruments de mesure et les accessoires ne sont pas des jouets, conservez-les hors de portée des enfants !
• Dans les installations industrielles, il convient d'observer les consignes de prévention des accidents relatives aux installations et moyens d'exploitation électriques, édictées par les associations professionnelles.

- Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'instruments de mesure doit être surveillée par des personnes spécialement formées à cet effet.

- Ne touchez jamais l'appareil avec les mains humides ou mouillées. Vous vous exposez alors à un danger mortel d'électrocution.

- Manipulez le produit avec précaution. Les coups, les chocs et les chutes, même de faible hauteur, peuvent l'endommager.

- Le relais doit uniquement être ouvert par un technicien spécialisé. L'ouverture des capots ou la dépose de pièces risquent de mettre à nu des pièces sous tension sauf lorsqu'il est possible d'effectuer ces procédures manuellement. Les condensateurs de l'appareil peuvent encore être chargés, même lorsque l'appareil a été déconnecté de toutes les sources de tension. Avant d'ouvrir l'appareil, il doit être débranché de toutes les sources de mesure et de tension.

- N'allumez jamais l'appareil immédiatement quand il vient d'être transféré d'une pièce froide à une pièce plus tempérée. L'eau de condensation qui en résulte peut, dans des conditions défavorables, détruire l'appareil. Attendez que l'appareil non branché ait atteint la température ambiante.

- L'appareil se réchauffe durant le fonctionnement ; veiller à une ventilation suffisante. Il est interdit de recouvrir les fentes d'aération !

- N'employer que des fusibles du type et de l'intensité du courant nominal spécifiés. L'utilisation de fusibles réparés est interdite.

- Le générateur de fonctions n'est pas homologué pour une utilisation sur les hommes et les animaux.

- Faites preuve d'une grande prudence lors de la manipulation de tensions alternatives (CA) supérieures à 50 V ou de tensions continues (CC) supérieures à 75 V. En cas de contact avec les conducteurs électriques, de telles tensions peuvent déjà provoquer un danger mortel d'électrocution.

- Avant chaque mesure, assurez-vous que votre générateur de fonctions ou vos lignes de mesure (sondes, câbles BNC) et votre ligne d'alimentation ne sont pas endommagés. Il est interdit d'utiliser des pièces ou des accessoires endommagés. Impérativement exclure toute réutilisation.

- Afin d'éviter une électrocution, veillez à ne pas toucher, même indirectement, la (ou les) pointe(s) des sondes ou les pinces crocodile lorsque les lignes BNC sont ouvertes ni les raccords à mesurer (points de mesure).

- Protégez l'appareil contre les températures extrêmes, le rayonnement direct du soleil, les fortes vibrations, l'humidité élevée, l'eau, les gaz inflammables, les vapeurs et les solvants.

- Ne versez jamais de liquides sur les appareils électriques et n'y déposez pas non plus d'objets contenant des liquides (par ex. des vases).

- N'utilisez pas l'appareil dans des locaux ou dans des conditions ambiantes défavorables contenant ou susceptibles de contenir des gaz inflammables, des vapeurs ou des poussières.

- Si son fonctionnement n'est plus sécurisé, mettez l'appareil hors service et protégez-le contre toute utilisation intempestive. Un fonctionnement sûr n'est plus garanti lorsque le produit :

- ne fonctionne plus correctement,

- a été stocké pour une période prolongée dans des conditions ambiantes défavorables ou

- a été exposé à de fortes contraintes durant le transport.

- Respectez également les consignes de sécurité fournies dans les différents chapitres, respectivement dans les modes d'emploi des appareils raccordés.

- Avertissement ! Cet appareil est un dispositif de la classe A. Il peut provoquer des perturbations radioélectriques dans les habitations. En tel cas, l'exploitant peut être tenu de prendre les mesures qui s'imposent.

7.1 Préréglage de la tension du secteur

• Avant la première mise en service, assurez-vous que le commutateur de sélection à l'arrière pour la tension du secteur (24) se trouve dans la bonne position.
• Pour l'Europe, veuillez le tourner en position « 230V »

7.2 Raccordement du CORDON d'alimentation

• Raccordez le cordon d'alimentation de sécurité à la prise femelle de raccordement au réseau (21) sur le générateur de fonctions. Veillez à ce que le branchement soit solide.
• Raccordez le cordon d'alimentation à une prise de courant de sécurité avec protection par mise à la terre.

7.3 Mise en MARCHE / arrêt

• Appuyez sur le commutateur principal (19) pour allumer ou éteindre le générateur. En position enfoncée, l'appareil est allumé.
• Après la mise en marche, l'appareil effectue un test automatique durant lequel tous les segments d'affichage s'allument sur l'écran. Dès que le test est terminé, le générateur est opérationnel. Avant de commencer les mesures, veuillez attendre pendant au moins 30 minutes jusqu'à ce que la phase de préchauffage soit terminée.

7.4 Configuration de BASE

- Afin de garantir, d'une part, que le signal de sortie soit symétrique et d'exclure, d'autre part, qu'il ne soit pas perturbé par le vibrobrateur, observez le tableau suivant :

Élément de commande Position de l'interrupteur
Fonction de vobulation « SWEEP WIDTH » (14) enfoncé
Symétrie « SYM » (12) enfoncé
Offset CC (11) enfoncé
Atténuateur « ATT » (8) pas enfoncé
Commutateur inverseur « COUNTER INT/EXT » (17) pas enfoncé

La prise de terre du compteur et le contact extérieur des prises femelles BNC (4), (5), (6) et (7) sont directement raccordés au conducteur de protection de la fiche de secteur. Assurez-vous que les circuits sur ou dans lesquels vous effectuez des mesures sont isolés électrolytiquement du secteur par le biais d'un transformateur de séparation. Ne raccordez jamais les entrées et sorties (BNC) directement au secteur, au châssis sous tension ou aux circuits sans transformateurs (isolation électrolytique de l'entrée et de la sortie). ATTENTION, DANGER DE MORT !

Observez les grandeurs d'entrée maximales indiquées sur les prises d'entrée (4) et (5).

Avant chaque mesure, assurez-vous que toutes les prises femelles BNC ne sont pas endommagées ni court-circuitées.

8.1 Générateur de fonctions

• Configurez le générateur de fonctions conformément au chapitre « 7.4 Configuration de base ».
• Appuyez sur un interrupteur dans le champ « FREQUENCY RANGE (Hz) » (13). La valeur du réglage variable de la fréquence (à l'aide des boutons de réglage « FREQUENCY ») est « multipliée » par ce facteur. En position médiane, le facteur s'élève env. à 5. Si le bouton de réglage se trouve en position MAX., le facteur s'élève à env. 10 (MIN. = 0,1).
• Le bouton rotatif « COARSE » (18) permet d'effectuer un réglage approximatif de la fréquence de sortie. Pour le réglage fin, employez le bouton rotatif « FINE » (16).

Actionnez l'interrupteur « 1k » dans le champ « FREQUENCY RANGE » (13). Si le bouton de réglage se trouve en position médiane, une valeur d'env. 5 kHz est affichée sur l'écran. Si le bouton de réglage se trouve en position « MAX. », la valeur affichée est légèrement supérieure à 10 kHz.

La fréquence de sortie peut plus facilement et plus précisément être réglée dans la plage de réglage supérieure (à partir de la position médiane jusqu'à la position MAX.) à l'aide du bouton de réglage « FREQUENCY » que dans la plage inférieure (facteur 0,01). Toutes les gammes de fréquences se chevauchent et permettent ainsi un réglage précis sur toute la bande de fréquences. Dans la mesure du possible, sélectionnez toujours une gamme de fréquences inférieure puis réglez la fréquence dans la plage de réglage supérieure.

• L'impédance de sortie du générateur s'élève à 50 ohms; le niveau de sortie varie toutefois fortement en fonction de la charge. Afin d'obtenir une tension de sortie la plus constante possible, la sortie doit être fermée avec une résistance de terminaison de 50 ohms.
• Veillez à ce que les lignes de signaux raccordées soient le plus courtes possible, notamment en présence de fréquences plus élevées et d'ondes rectangulaires.

Afin de pouvoir définir une tension de sortie ou un niveau défini de manière précise, il est recommandé d'employer un oscilloscope (comme « voltmètre ») en vue du contrôle.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-OUT » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 VCA ou 75 VCC, vous vous exposez à un danger mortel d'électrocution.

8.1.1 Réglage du SIGNAL

• Le générateur est en mesure de fournir les trois courbes de base aux formes standard : sinusoidale, rectangulaire et triangulaire. La forme de ces courbes de base peut être modifiée à l'aide de la fonction Symétrie « SYM » (bouton de réglage 12 tiré).
• Pour le réglage de la forme initiale de la courbe, actionnez l'un des interrupteurs dans le champ « FUNCTION » (10).
• Raccordez une ligne BNC blindée 50 ohms à la prise femelle BNC « OUTPUT » (7).
• Réglez l'amplitude requise (= tension) à l'aide du bouton de réglage « AMPL » (9).

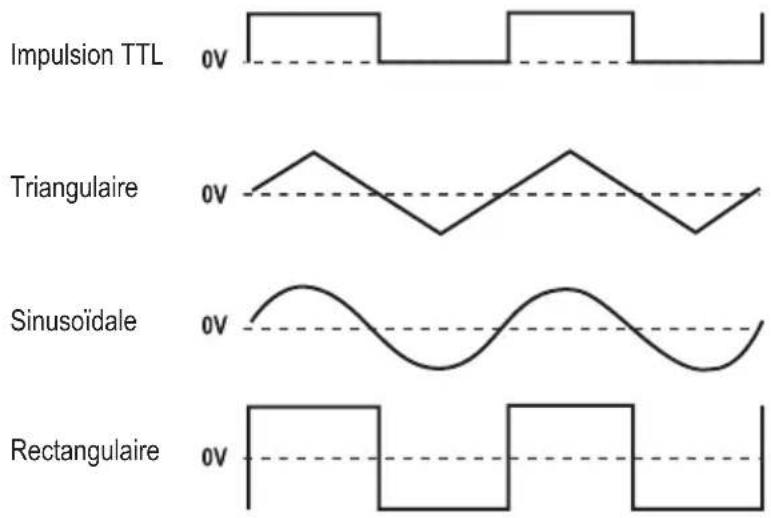

L'illustration ci-dessous montre les courbes de base du générateur avec les rapports de phases.

Impulsion TTL 0V Triangulaire 0V Sinusoidale 0V Rectangulaire 0V

8.1.2 Réglage de l'offset CC

- Le bouton de réglage « DC OFFSET » (11) permet de moduler la composante de tension continue du signal de sortie dans la plage d'env. +/- 5 V sur 50 ohms (ou +/- 10 V sur la sortie exempte de charge). Pour régler l'offset, tirez sur le bouton de réglage (11) pour activer la fonction. Une rotation vers la droite (+) provoque un décalage positif de la courbe du signal, une rotation vers la gauche (-) un décalage négatif. Lorsque le bouton de réglage est enfoncé, le signal de sortie ne comporte aucune composante de tension continue.

Le décalage du « DC OFFSET » vers le haut (positif) ou vers le bas (négatif) dans les limites de tension (+/- 5 V sur 50 ohms ou ± 10 V sur la sortie exempte de charge) permet d'éviter une interruption des amplitudes et d'exclure ainsi une perturbation du signal. Une amplitude élevée avec un décalage important de l'offset peut cependant provoquer une distorsion (atténuation) du signal de sortie. Cela peut facilement être contrôlé à l'aide d'un oscilloscope. Afin d'éviter ce problème, réduisez si possible l'amplitude ou l'offset CC.

Le tableau ci-après vous montre de quelle manière le niveau de l'offset est modulé et les limites inhérentes et à quelles valeurs le signal est atténué (avec 50 ohms).

Réglage maximal de l'amplitudeAucun offset CCAucune distorsion
Réglage réduit de l'amplitudeFaible offset CCAucune distorsion
Réglage maximal de l'amplitudeOffset CC élevéDistorsion importante

8.1.3 Réglage de la SORTIE CC

• La fonction Offset CC permet également de fournir une tension continue absolue, sans battement de fréquence. Actionnez en douceur l'un des interrupteurs qui ne sont pas enfoncés dans le champ « FUNCTION » jusqu'à ce que tous les trois interrupteurs « sautent » hors de la position enfoncée.
• Lorsque tous les trois interrupteurs ne sont plus enfoncés, la sortie « OUTPUT » fournit une tension continue absolue. Vous pouvez régler le niveau CC à l'aide du bouton de réglage « DC OFFSET » (11) tiré. Contrôlez le niveau CC à l'aide d'un voltmètre CC ou d'un oscilloscope.

8.1.4 Réglage de la symétrie

• Veuillez ici également observer le chapitre 8.2.
• Le signal de sortie peut être modifié à l'aide du réglage de la symétrie. La montée du signal est modifiée, provoquant ainsi un décalage de la symétrie. Avec une forme rectangulaire, cela génère des pics d'impulsion ou, avec une forme triangulaire, un signal en dents de scie.
• Pour activer cette fonction, tirez le bouton de réglage « SYM » (12) jusqu'à ce qu'il s'enclenche. En position médiane, le signal est symétrique ; une rotation vers la gauche raccourcit le flanc montant et une rotation vers la droite raccourcit le flanc descendant. En position enfoncée, cette fonction est désactivée.

8.1.5 SORTIE synchrone TTL

- Indépendamment de la forme d'onde du signal de sortie (sauf CC), la fonction synchrone fournit un signal rectangulaire TTL avec la fréquence du signal et la symétrie. Un niveau TTL à amplitude fixe est disponible sur la prise femelle BNC « OUTPUT TTL SYNC » (6). La fréquence et la symétrie du niveau TTL sont syntonisées avec le signal de base. Les éléments de commande « AMPL » (tension du signal), « DC OFF-SET » et « ATT » (atténuateur -20 dB) n'ont aucune influence sur le niveau TTL.

8.2 Générateur « d'impulsions

En cas d'utilisation comme générateur d'impulsion, on emploie la fonction symétrie « SYM ». Avec un signal standard sinusoidal, triangulaire, rectangulaire ou TTL, le rapport entre la demi-onde positive et négative s'élève à 1:1. En tirant sur le bouton de réglage « SYM » (12), la fonction « Réglage de la symétrie » est activée. Cela signifie que le rapport entre la demi-onde positive et négative peut être modifié jusqu'à plus de 10:1 (dans les deux sens !).

Un signal sinusoidal devient alors un signal sinusoidal allongé, un signal triangulaire devient une fonction de rampe ou une fonction en dents de scie et un signal rectangulaire ou TTL une impulsion dite en pointe.

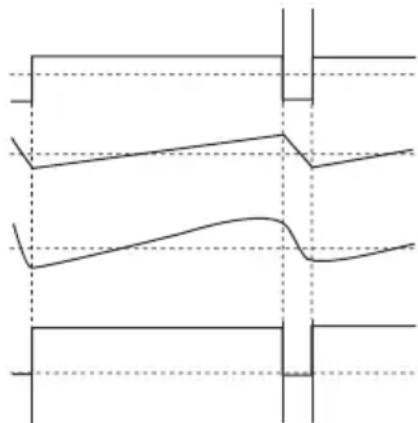

L'illustration ci-après montre un exemple avec un changement de forme des courbes de base. La ligne en pointillés ---- correspond alors à la ligne de référence.

Impulsion (à partir d'un signal rectangulaire)

Rampe (à partir d'un signal triangulaire)

Forme sinusoidale allongée

Impulsion TTL

Pour modifier la symétrie des courbes de base, procédez de la manière suivante :

• Configurez le générateur de fonctions de la manière indiquée dans le chapitre « 7.4 Configuration de base » puis raccordez la sortie (7) à un oscilloscope. Employez toujours une résistance de terminaison de 50 ohms afin d'éviter une distorsion du signal.
• Sélectionnez la forme souhaitée de la courbe de base en actionnant l'interrupteur correspondant dans le champ « FUNCTION ». Appuyez sur l'interrupteur pour les signaux rectangulaires afin d'obtenir des impulsions de pointe, l'interrupteur pour les signaux triangulaires pour obtenir une des rampes ou des dents de scie ou l'interrupteur pour les signaux sinusoidaux pour obtenir un signal sinusoidal allongé.
• Pour les temps de montée extrêmement courts et les temps de relâchement longs (rapport jusqu'à plus de 1:10), tirez le bouton de réglage « SYM » puis tournez-le vers la gauche (« asymétrie » max. complètement vers la gauche). Pour les temps de montée extrêmement longs et les temps de relâchement très courts, tournez le bouton de réglage « SYM » vers la droite (« asymétrie » max. complètement vers la droite).

Une modification de la symétrie modifie la fréquence qui doit alors être ajustée.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-OUT » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 VCA ou 75 VCC, vous vous exposez à un danger mortel d'électrocution.

Afin de pouvoir mieux régler le rapport sur une rampe (signal triangulaire) ou un signal sinusoidal allongé, il est recommandé d'actionner l'interrupteur pour le signal rectangulaire dans le champ « FUNCTION ». Déterminez ensuite la durée de période du temps de relâchement et du temps de montée sur l'oscilloscope puis réglez les valeurs souhaitées à l'aide du générateur (à l'aide des boutons de réglage « SYM » et « FREQUENCY »). Choisissez ensuite la forme souhaitée pour le signal.

8.3 SORTIE synchrone TTL

La sortie TTL est prévue pour certains circuits logiques. L'amplitude (tension) du niveau TTL est fixe. La fréquence et la symétrie sont liées au signal de base. Un décalage de l'offset CC n'est pas possible. Le niveau se situe au-dessus de la ligne de référence.

Raccordez une ligne de mesure BNC blindée 50 ohms munie de pinces crocodile à la sortie TTL (6). Raccordez la borne rouge (signal) à l'entrée d'horloge du circuit logique, la borne noire (terre) à la terre des circuits logiques.

La sortie TTL peut être employée comme « véritable » horloge interne pour les circuits TTL. Cette sortie permet « d'exploiter » l'intégralité des circuits TTL.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

8.4 Générateur de signaux M. F.

La modulation de fréquence (M. F.) équivaut à une modification de la fréquence de sortie en fonction de la courbe d'une seconde fréquence de commande appliquée.

Afin de pouvoir employer le générateur de fréquences comme générateur de signaux à fréquences modulées, procédez de la manière suivante :

• Réalisez la configuration de base pour le générateur de fonctions en procédant de la manière indiquée dans le chapitre 8.1. Réglez la fréquence porteuse à l'aide du bouton de réglage « FREQUENCY » et l'amplitude à l'aide du bouton de réglage « AMPL ».
• À l'aide d'une ligne de mesure BNC (câble HF), appliquez un signal à tension alternative absolue (tension de modulation sans composante à tension continue) sur l'entrée VCF (5).
• Modifiez la tension de modulation appliquée (max. 10 Vpp) jusqu'à ce que la dérive de fréquence souhaitée soit atteinte.

Une représentation approximative du rapport entre la modulation de fréquence et la tension alternative appliquée sur l'entrée VCF (tension de modulation) est décrite de la manière suivante :

Une modification de la tension alternative de 0,1 V sur l'entrée VCF (VCF IN) provoque un changement de fréquence de 1 % du réglage maximal de la fréquence (plage MAX du bouton de réglage « FREQUENCY ») de la gamme de fréquences respectivement définie.

Si l'interrupteur « 100k » est par ex. enfoncé dans le champ « FREQUENCY RANGE (Hz) », la fréquence maximale disponible dans cette plage s'élève à env. 1 MHz. Une variation de 0,1 V équivaut à un changement de fréquence de 10 kHz. Le tableau ci-après montre le rapport entre la plage définie, la fréquence max. atteinte et le changement de fréquence pour chaque modification de la tension de 0,1 V sur l'entrée VCF.

Si un signal de 455 kHz doit être généré avec une excursion de +/-15 kHz (= oscillation à 30 kHz), il faut alors enfoncer l'interrupteur « 100k » dans le champ « FREQUENCY RANGE (Hz) » du générateur de fréquences.

Le bouton de réglage « FREQUENCY » permet de régler la fréquence porteuse de 455 kHz. La fréquence maximale réglable dans cette gamme de fréquences s'élève à env. 1 MHz.

1 % de 1 MHz équivaut à 10 kHz (= 0,1 V).

30 kHz est le triple de 10 kHz.

Le triple de 0,1 V équivaut donc à 0,3 V.

Gamme de fréquences en [Hz] Fréquence maximale possible en [Hz]	Excursion de fréquence en [Hz] par modification de tension de 0,1 V sur VCF IN
1 10 0,1
10 100 1
100 1 k 10
1 k 10 k 100
10 k 100 k 1 k
100 k 1 M 10 k
1 M 10 M 100 k

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

8.5 Réglage de la fréquence asservie en tension « VCF

La fréquence de sortie du générateur peut également être réglée en appliquant une tension externe jusqu'à 10 V sous forme d'une tension continue ou alternative fixe ou variable.

Les différents types de tension sont décrits dans les chapitres ci-après.

L'application d'une tension externe comprise entre 0 et 10 V sur l'entrée VCF (5) permet de modifier la fréquence de sortie avec un rapport jusqu'à max. 10:1. Cela dépend toutefois de la position respective de l'interrupteur de la gamme de fréquences (13).

Lors de l'application d'une tension continue externe sur la prise femelle VCF, vous devez impérativement respecter la polarité, « + » à l'intérieur.

L'application d'une tension permet d'augmenter la fréquence de sortie. Il est cependant uniquement possible de définir la fréquence maximale de la gamme sélectionnée.

Si vous avez par ex. défini la gamme « 1M » et que les deux boutons de réglage « FREQUENCY » se trouvent en position « MIN. » et qu'aucune tension n'est appliquée sur l'entrée VCF, une valeur d'env. 100 kHz s'affiche sur l'écran du générateur.

Si vous appliquez maintenant une tension continue sur l'entrée VCF (5) et que vous l'augmentez progressivement jusqu'à 10 VCC, une fréquence d'environ 10 MHz s'affiche finalement à 10 VCC. Une rotation supplémentaire du bouton de réglage « FREQUENCY » ne permet pas d'augmenter davantage la fréquence.

Tension d'entrée VCF Facteur de multiplication
0 0,1
1	1
2	2
3	3
4	4
5	5
6	6
7	7
8	8
9	9
10 10

Actionnez par ex. l'interrupteur « 1k » dans le champ « FREQUENCY RANGE » sur le générateur. Tournez le bouton de réglage « FREQUENCY » jusqu'à ce qu'une valeur de 5 kHz s'affiche. L'application d'une tension dans la plage de 0 à 10 V sur l'entrée « VCF IN » (5) permet uniquement un réglage ou une augmentation de la fréquence sur la sortie (7) jusqu'à env. 10 kHz.

Augmentez par ex. progressivement la tension sur un bloc d'alimentation réglable jusqu'à 10 V. La fréquence à la sortie du générateur change proportionnellement avec la tension d'entrée VCF.

Si le bouton de réglage « FREQUENCY » se trouve déjà en position MAX., seul un léger changement de la fréquence asservie en tension est possible.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

8.6 Réglage « programmé » de la fréquence

Le générateur permet de « programmer » des fréquences définies par le biais de tensions d'entrée présélectionnées comprises entre 0 et 10 V. La tension d'entrée est appliquée sur l'entrée « VCF IN ». Le réglage sur le générateur de fréquences se limite au minimum.

Il vous suffit de régler la gamme de fréquences souhaitée et de tourner les boutons de réglage « FREQUENCY » (16 et 18) en position « MIN. ».

Appliquez une tension continue définie sur l'entrée VCF afin d'obtenir la fréquence souhaitée sur la sortie du générateur.

Si plusieurs fréquences sont requises au sein d'une gamme de fréquences, par ex. pour les champs de contrôle ou l'assurance qualité, il est possible d'appliquer différentes tensions continues sur l'entrée VCF au moyen d'un interrupteur à gradins.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

8.7 Vobulateur (SWEEP)

Le vobulateur permet de réaliser un changement linéaire de fréquence sur la sortie du signal. La bande de fréquences et le nombre de séquences de vobulation peuvent être réglés.

Pour employer le générateur de fréquences comme vobulateur, procédez de la manière suivante :

• Configurez le générateur de fonctions de la manière décrite dans le chapitre 8.1.
• Appuyez sur l'interrupteur de la gamme que le vibrateur doit parcourir dans le champ « FREQUENCY RANGE (Hz) » (13).
• Ajustez les boutons de réglage de la fréquence (18 et 16) en position « MIN. » ou sur la position à laquelle l'opération de vibration doit démarrer (par ex. 100 Hz dans la gamme 1k).
• Tirez le bouton de réglage « WIDTH » (14) jusqu'à ce qu'il s'enclenche ; la fonction de vobulation est maintenant activée.
• La vitesse de vobulation (taux de répétition) se règle à l'aide du bouton de réglage « RATE » (15).
• Le bouton de réglage « WIDTH » (14) permet de régler la largeur de bande de vobulation dans la gamme de fréquences sélectionnée.
• L'écran (2) affiche un changement permanent de la fréquence. Avec les cycles de vibration rapides, il est toutefois possible que l'écran ne puisse pas afficher la courbe réelle de la fréquence. Cela est lié au temps de porte fixe du compteur qui ne se modifie pas en réglant le taux de répétition (RATE).

Pour la surveillance ou le contrôle des réglages, il est recommandé de raccorder un oscilloscope (si disponible).

8.8 Vobulateur à commande externe

Le vobulateur peut également être réglé par le biais de l'entrée de commande VCF.

Pour employer le générateur de fréquences comme générateur SWEEP asservi en tension, procédez de la manière suivante :

• Configurez le générateur de fonctions de la manière décrite dans le chapitre 8.7. Le bouton de réglage « WIDTH » doit cependant rester enfoncé (ne pas le tirer). Il n'est pas non plus nécessaire de modifier le réglage du bouton de réglage « RATE » ou « WIDTH ».
• Appliquez un signal de tension alternative asymétrique sans composante de tension continue sur l'entrée VCF (5). Une amplitude comprise entre 0 et 10 V permet d'atteindre un rapport de vobulation jusqu'à 100:1. La forme de la courbe ne joue alors aucun rôle. Veillez à ce que le flanc descendant du signal soit supérieur au flanc montant (symétrie modifiée).

Pour la surveillance ou le contrôle des réglages, il est recommandé de raccorder un oscilloscope (si disponible).

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

8.9 Fréquence mètre

Le générateur de fréquences peut être employé comme fréquencemètre.

À cet effet, basculez l'affichage en mode compteur externe à l'aide de l'interrupteur « COUNTER INT/EXT » (17).

Interrupteur enfoncé : Mode compteur externe

Interrupteur pas enfoncé : Affichage interne du générateur

Sélectionnez la gamme de fréquences « FREQUENCY RANGE 1 » (13).

L'entrée du compteur (4) porte la désignation « EXT COUNT IN » et peut être employée pour les fréquences jusqu'à 100 MHz.

Afin de pouvoir également mesurer sans erreurs les basses fréquences (< 100 kHz), un « filtre passe-bande » est installé. Ce filtre supprime les composantes à fréquence élevée (-3 dB), qui pourraient fausser la mesure.

En cas de mesure d'une fréquence inférieure à 100 kHz, enfoncez toujours l'interrupteur « LPF » (17). Avec les fréquences élevées, cet interrupteur ne doit pas être enfoncé.

Le signal de mesure doit impérativement être isolé électrolytiquement du secteur. L'amplitude ne doit pas être supérieure à 48 Vpp (de crête à crête). L'entrée est protégée contre la surcharge jusqu'à une tension du signal de 250 Vpp.

Après l'application d'une fréquence comprise entre min. 2 Hz et max. 100 MHz avec une tension du signal à isolation électrolytique du secteur et une amplitude max. de 48 Vpp (de crête à crête), cette fréquence est affichée sur l'écran à 7 chiffres. Aucune autre touche n'est requise pour l'utilisation du fréquencemètre. La virgule décimale, les unités de mesure et le temps de porte sont automatiquement réglés en fonction du signal de mesure escompté. La sensibilité de l'entrée s'élève au moins à 100 mVrms.

La dernière fréquence mesurée reste affichée sur l'écran jusqu'à ce qu'un nouveau signal mesurable soit enregistré. En cas de débranchement de la ligne de mesure, la dernière valeur mesurée reste donc affichée jusqu'à ce qu'une autre fonction soit sélectionnée ou qu'un nouveau signal soit appliqué.

Ne dépassez jamais, ni sur l'entrée VCF ni sur l'entrée du fréquencemètre, les grandeurs d'entrée max. et évitez tout court-circuit sur les sorties « TTL-SYNC » et « OUTPUT » du générateur. Le cas contraire, il y a danger de détérioration, voire même de destruction du générateur de fréquences.

En cas de dépassement des grandeurs d'entrée max. ou en cas de contact avec des tensions supérieures à 50 V/CA ou 75 V/CC, vous vous exposez à un danger mortel d'électrocution.

9. Maintenance et nettoyage

Exception faite du remplacement des fusibles et d'un nettoyage occasionnel, le générateur de fonctions ne nécessite aucun entretien. Pour le nettoyage de l'appareil, employez un chiffon propre, sec, antistatique et non pelucheux sans détergents abrasifs, chimiques ou à base de solvants.

Pour nettoyer l'écran, employez un chiffon antistatique propre, doux et non pelucheux et une lingette légèrement humide.

Avant chaque nettoyage ou remplacement des fusibles, éteignez le générateur de fonctions et débranchez toutes les lignes de mesure. Débranchez également le cordon d'alimentation.

9.1 Remplacement du fusible

S'il s'avère impossible de mettre en marche l'appareil, le fusible de secteur est probablement défectueux.

Pour remplacer le fusible de secteur, procédez de la manière suivante :

• Éteignez le générateur de fonctions puis débranchez toutes les lignes de mesure et le cordon d'alimentation de l'appareil.
• Déverrouillez le porte-fusible au dos (22) à l'aide d'un tournevis plat approprié en exerçant une légère pression dans le sens antihoraire. La fermeture à baïonnette du porte-fusible s'ouvre. Retirez le porte-fusible.
• Remplacez le fusible défectueux par un fusible neuf pour courant faible (5 x 20 mm) du même type et de la même intensité de courant nominal.

En fonction de la tension du secteur sélectionnée, on emploie différents fusibles :

Tension du secteur Fusible
230 V, 50/60 Hz F250	mA / 250 V (à action instantanée)
115 V, 50/60 Hz F500	mA / 250 V (à action instantanée)

- Enfoncez à nouveau la cartouche fusible dans le porte-fusible puis verrouillez ce dernier en exerçant une légère pression dans le sens horaire jusqu'à ce qu'il s'enclenche correctement.

10. Élimination

Les anciens appareils électroniques sont des biens recyclables qui ne doivent pas être jetés dans une poubelle à ordures ménagères. Déposez l'appareil devenu inutilisable dans un centre communal de tri de matériaux recyclables suivant les lois en vigueur.

Une élimination dans les ordures ménagères est interdite.

Vous respectez ainsi les obligations légales et contribuez à la protection de l'environnement !

11. Dépannage

En optant pour ce générateur de fonctions, vous avez acquis un produit offrant une grande sécurité de fonctionnement.

Des problèmes ou dysfonctionnements peuvent toutefois survenir.

À ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Respectez impérativement les consignes de sécurité !

Erreur Cause possible
L'appareil ne fonctionne pas.L'écran reste vide.	Il est possible que le fusible de l'appareil ou le disjoncteur de protection de circuit soit défectueux.Contrôlez la tension du secteur.
Aucun signal de sortie mesurable. Réglage	incorrect de l'amplitude et de l'atténuateur ?
L'écran est figé Avez-vous sélectionné la bonne source d'affichage (INT / EXT (17)) ?
Aucun réglage de la symétrie,aucun réglage de l'offset,aucune fonction de vobulation possible.	Les fonctions correspondantes ne sont pas activées.

Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'absence de détériorations sur le boîtier, etc.

Toute autre réparation doit uniquement être effectuée par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur. La garantie est annulée si vous effectuez vous-même des modifications ou des réparations sur ou dans l'appareil.

Si vous avez des questions à propos de la manipulation de l'instrument de mesure, notre assistance technique se tient à votre disposition.

12. Caractéristiques techniques

Caractéristiques de base
Gamme de fréquences 100 mHz à 10	MHz (+/- 3 dB) sinusoidale, rectangulaire, triangulaire
Précision de la fréquence +/- 2 % (à partir de la plage de mesure)
Affichage à 7 chiffres, DEL verte
Impédance de sortie 50 ohms +/- 5 %
Amplitude max. 20 Vpp (sans terminaison)	rectangulaire : max. 17 Vpp
	max. 10 Vpp (sur 50 ohms) rectangulaire : max. 7,5 Vpp
Réglage de la symétrie 1:1 à 10:1 avec 100 kHz
Entrée VCF 0 - 10 V/CC/CA
Atténuateur -20 dB
Offset CC / sortie +/-10 V (sans terminaison)
	+/-5 V (sur 50 ohms)
Facteur de distorsion harmonique sinusoidal	< 1 % 10 Hz à 100 kHz
Signal rectangulaire Temps de montée / relâchement < 120 ns
Signal triangulaire	Linéarité	>99 % de 0,1 Hz à 100 kHz
Sortie TTL	Temps de montée / relâchement	< 25 ns (avec 1 MHz)
	Niveau	High =/>2,4 V / Low =/<0,4 V
Fonction de vobulation	Mode	linéaire
	Largeur de bande (Width)	1:1 à 100:1
	Temps de vobulation (Rate)	20 ms à 2 s (50 Hz à 0,5 Hz)
	Impédance	1 kohm
Fréquencemètre	Gamme de fréquences 2 Hz - 100 MHz
	Précision	Erreur base de temps +/-1 count
	Sensibilité	100 mVrms
	Tension d'entrée max.	48 Vpp (17 Vrms)
	Protection contre la surtension (max.)	250 Vpp (88 Vrms)
	Base de temps	10 MHz, oscillateur piézoélectrique +/-20 ppm
Caractéristiques de fonctionnement
Tension de service 206 - 252 V/CA, 50/60 Hz Fusible : F250 mA / 250 V (à action instantanée)
Puisance absorbée 20 W
Catégorie de mesure CAT II 250 V
Degré d'encrassement 2
Température de service 0 °C à 40 °C (service) -20 °C à 70 °C (stockage)
Humidité de l'air relative max. 85 %, sans condensation
Caractéristiques de précision basées sur 23 °C, ± 5 °C Temps min. de préchauffage 30 minutes
Dimensions (l x h x p) 240 x 90 x 270 (mm)
Poids env. 3 kg

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.
