MODE D'EMPLOI JVW0330LS JENN-AIR
Instructions d'installation et Guide d'utilisation et d'entretien
Pour des questions à propos des caractéristiques, du fonctionnement/rendement, des pièces, accessoires ou dépannage, composer le 1 800 JENNAIR (1 800 536-6247) ou visiter notre site Web au www. jennair. com.
Au Canada, composer le 1 800 JENNAIR (1 800 536-6247) ou visiter notre site Web au www.jennair.ca.
Outils et pièces....18
Exigences d'emplacement....18
Exigences concernant l'évacuation....19
Spécifications électriques....20
Préparation de l'emplacement....21
Assembler et installer la hotte....23

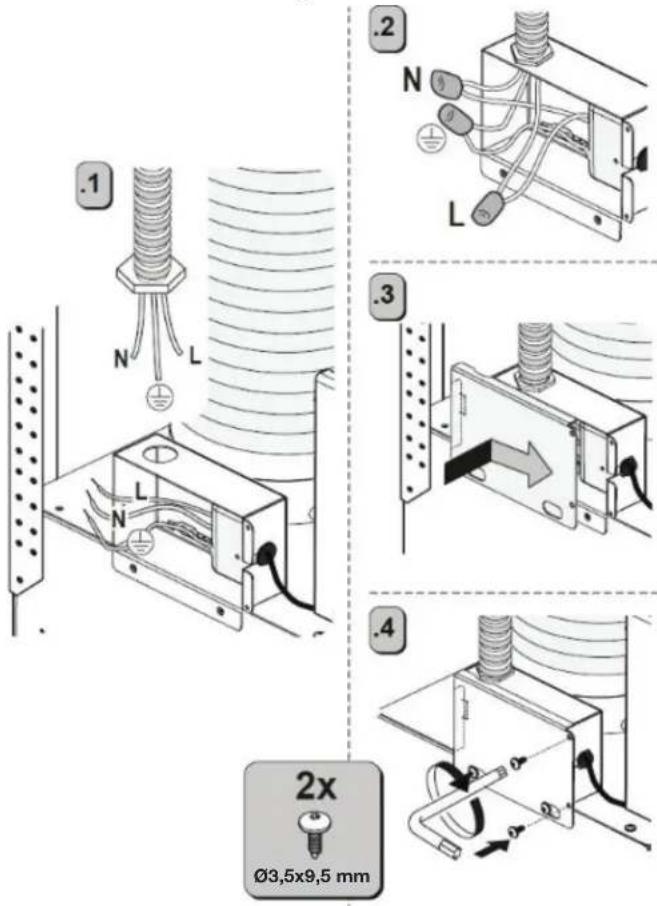

Raccordement électrique....24

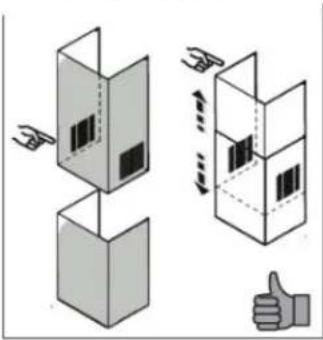

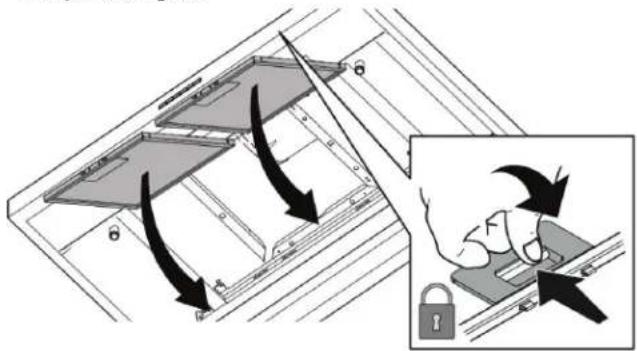

Installation des cache-conduits....25
Utilisation de la HOTTE 26

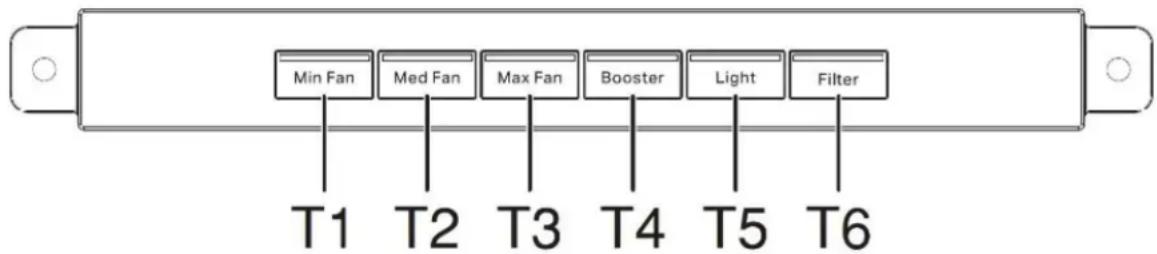

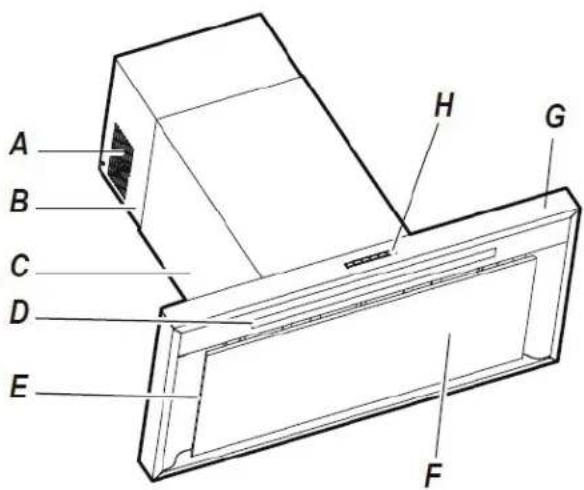

Commandes et caractéristiques....27
Entretien de la hotte....28
Instructions aux utilisateurs sur l'entretien et la maintenance..28
Schéma de câblage....29

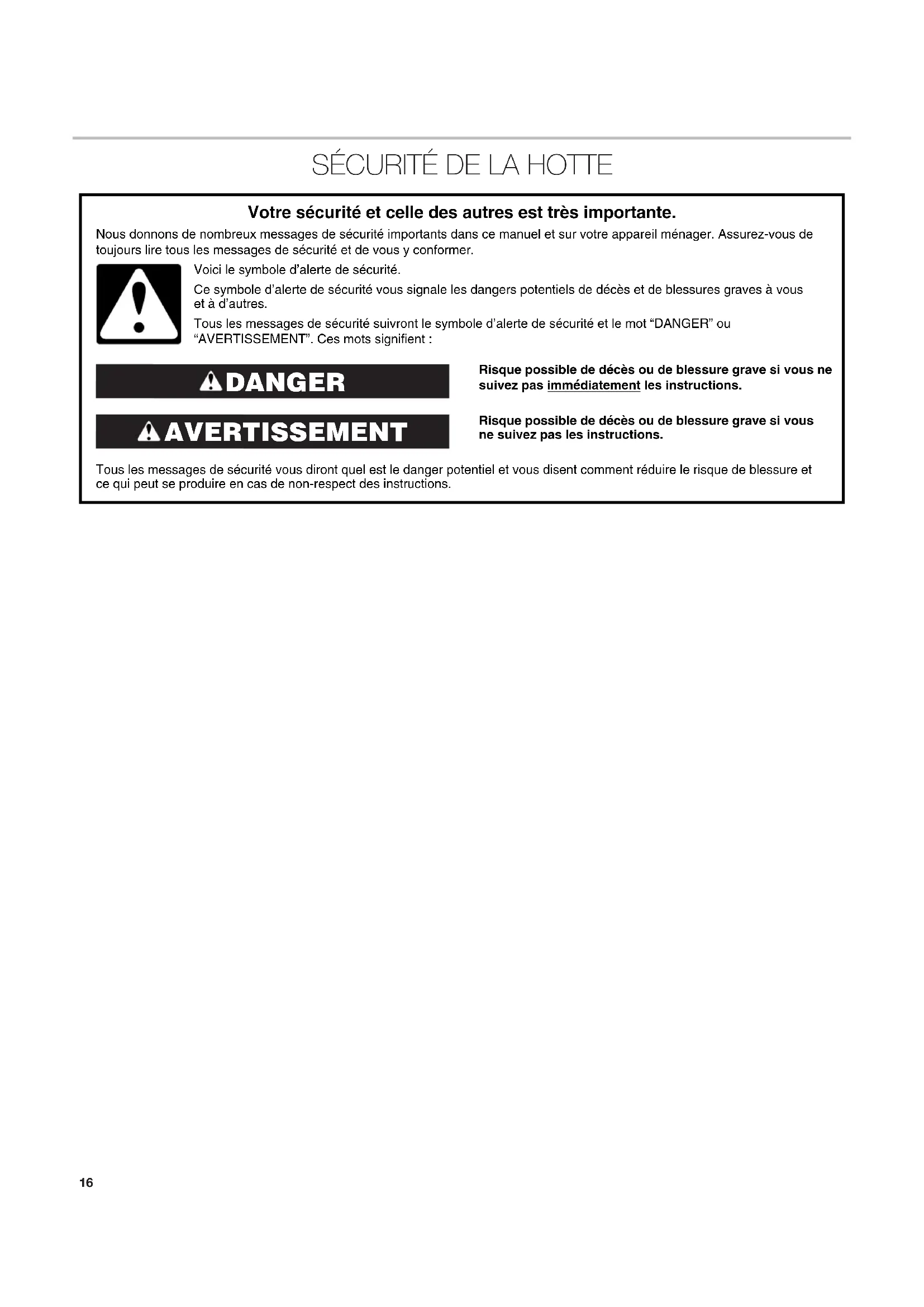

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :
Avertissement
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
Avertissement : pour réduire le RISQUE d'incendie, CHOC électrique ou dommages corporels, respecter les instructions suivantes :
■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. ■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.
■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.
- Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
■ Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s'y trouver.
■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.
Avertissement : pour minimiser le RISQUE d'un FEU de graisse sur la cuisinière :
■ Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. ■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). ■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. ■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.
- Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique pour éteindre les flammes, puis éteindre le brûleur. Veiller à éviter les brûlures. Si les flammes ne s'éteignent pas immédiatement, évacuer la pièce et appeler les pompiers.
■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler.
■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
■ Utiliser un extincteur SEULEMENT si :
– Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement. – Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.
Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.
■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi-conducteurs.
- Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont différentes ou réduites ou qui ne possèdent pas l'expérience, les connaissances ou l'expertise nécessaire, à moins d'être supervisées ou d'avoir reçu des instructions concernant l'utilisation par une personne responsable de leur sécurité.
Outils et pièces
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste suivante.
Outils nécessaires
Niveau
■ Perceuse avec forets de 1 ¼ po (3 cm), 3/8 po (9,5 mm), 7/64 po (2,75 mm) et 1/8 po (3,0 mm)
■ Foret (pour les avant-trous, selon la méthode de fixation du support de cheminée)
Crayon
■Pince à dénuder ou couteau à lame rétractable
■Ruban à mesurer ou règle
■Pince
■Pistolet à calfeutrage et calfeutrant étanche
■Brides de conduit
■Scie sauteuse ou scie à guichet
■Tournevis à tête plate
■Cisaille à métaux
■Tournevis à tête cruciforme
Échelle
■Scie à métaux
Pièces nécessaires
■Câble d'alimentation électrique du domicile
■2 serre-câbles de 1/2 po (12,7 mm) (homologation UL ou CSA)
■3 connecteurs de fils homologués UL
Pour les installations avec décharge à l'extérieur, il vous faudra aussi :
■Bouche de décharge murale ou à travers le toit
■Circuit d'évacuation métallique
Pour les installations sans décharge à l'extérieur (recyclage), il vous faudra aussi :
Ensemble de recyclage pour cache-conduit, pour installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section « Assistance ou service » pour commander.
■ Conduit métallique d'un diamètre de 6 po (15,2 cm). La longueur nécessaire est fonction de la hauteur sous plafond.
Pièces fournies

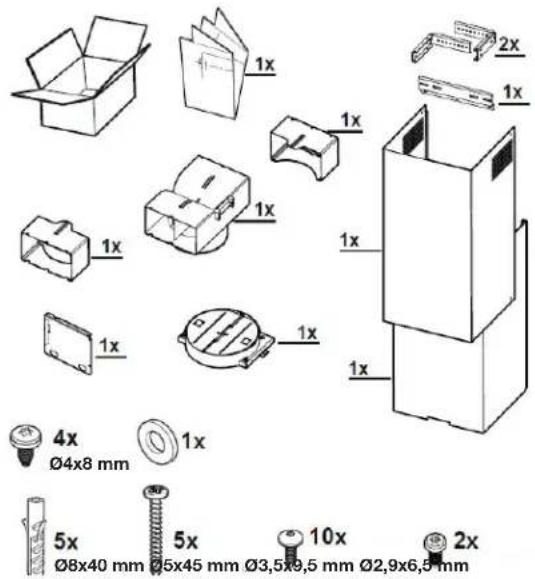

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.
IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.
Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.
On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).
Les dimensions d'ouverture de l'armoire indiquées doivent être utilisées.
Ces dimensions représentent les valeurs minimales des dégagements.
Une prise électrique avec liaison à la terre est nécessaire. Voir la section « Spécifications électriques ».
En raison du poids et de la taille de cette hotte pour mural, il faut que le support de cheminée soit solidement fixé au mur.
Pour un plafond en plâtre ou en panneaux de gypse, le support de cheminée doit être fixé aux solives. Si ce n'est pas possible, on doit construire une structure de support appropriée derrière le plafond en plâtre ou panneaux de gypse. Le support doit être capable de soutenir une charge de 100 lb (45,4 kg).
IMPORTANT : Le matériel de fixation accompagnant la hotte est conçu exclusivement pour un plafond en béton ou en briques.
Demander à un technicien qualifié de vous indiquer quels dispositifs de fixation conviennent au type de mur/plafond de votre maison.
Pour les différentes installations au mur ou au plafond, utiliser des vis et chevilles qui conviennent au type de matériaux de la structure (p. ex., béton, bois, etc.).
■Vérifier que les vis et chevilles fournies avec le produit conviennent au type de mur/plafond où la hotte sera installée.
■ Un technicien qualifié doit s'assurer que le mur/plafond où la hotte sera installée est suffisamment solide pour supporter le poids du produit.
Si ce n'est pas le cas, préparer un cadre qui conviendra à l'utilisation.
Il est recommandé d'utiliser cette hotte avec une table de cuisson d'une puissance maximum de 90 000 BTU ou moins sur les modèles 600 CFM et 62 000 BTU ou moins sur les modèles 400 CFM.
Cette hotte a été configurée à l'usine pour une décharge à travers le toit.
Pour une installation sans décharge à l'extérieur (recyclage), voir le point « Installations sans décharge à l'extérieur (recyclage) » à la section « Assembler et installer la hotte ». La trousse de recyclage (numéro de pièce W11522798) est disponible chez votre marchand ou chez un distributeur de pièces autorisé.
Toutes les ouvertures dans le plafond et le mur de l'emplacement d'installation de la hotte doivent être scellées.
Pour une installation dans une résidence mobile
L'installation de cette hotte doit s'effectuer conformément aux descriptions de la norme Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (anciennement Federal Standard for Mobile Home Construction and Safety, title 24, HUD, Part 280) ou lorsque cette norme n'est pas applicable, utiliser la norme Standard for Manufactured Home Installations 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A ou respecter les dispositions des codes locaux.
Dimensions du produit
*Installations avec décharge à l'extérieur uniquement
Installation sans décharge à l'extérieur (recyclage) uniquement
Dimensions d'installation
Important :
Valeur minimale de la distance « X » : 30 po (76,2 cm) à partir de la surface de cuisson électrique.
Distance minimale de 30 po (76,2 cm) à partir des surfaces de cuisson au gaz.
Valeur maximale suggérée pour la distance « X » : 36 po (91,4 cm)
Installations avec évacuation à l'extérieur
| Hauteur minimale sous plafond | Hauteur maximale sous plafond | |
| Surface de cuisson électrique | 7 pi 10 po (2,39 m) | 10 pi 4 po (3,24 m) |
| Surface de cuisson à gaz | 8 pi 4 po (2,54 m) | 10 pi 4 po (3,24 m) |
Installations sans évacuation à l'extérieur (recyclage)
| Hauteur minimale sous plafond | Hauteur maximale sous plafond | |
| Surface de cuisson électrique | 7 pi 10 po (2,39 m) | 10 pi 4 po (3,24 m) |
| Surface de cuisson à gaz | 8 pi 4 po (2,54 m) | 10 pi 4 po (3,24 m) |

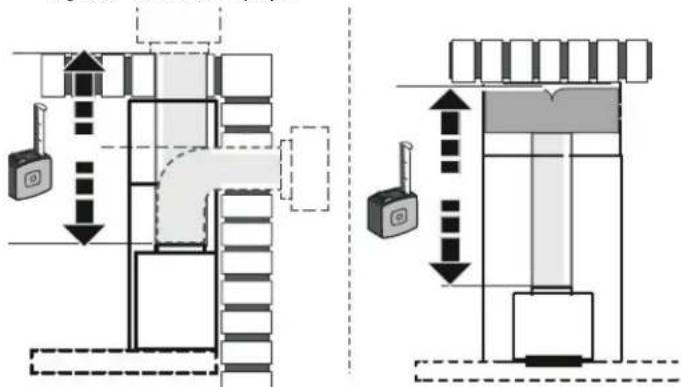

*REMARQUE : Les cheminées de hotte sont réglables ; on peut les placer en fonction de la hauteur disponible du plafond ou soffite, et selon la distance « C » entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d'extension de cache-conduit en acier inoxydable peut être acheté, en se référant au numéro de pièce, auprès de votre revendeur ou d'un distributeur de pièces autorisé. L'extension de cache-conduit remplace la section supérieure de cheminée fournie avec la hotte.
Exigences concernant l'évacuation
■ Le circuit d’évacuation doit décharger l’air à l’extérieur, excepté pour les installations sans décharge à l’extérieur (recyclage). ■ Ne pas terminer le circuit d’évacuation dans un grenier ou dans un autre espace clos.
■ Ne pas utiliser de bouches de décharge murales de 4 po (10,2 cm) normalement utilisées pour un équipement de buanderie.
- Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou de métal très mince. Le circuit d'évacuation doit comporter un clapet anti-reflux. Si la bouche de décharge murale ou par le toit comporte un clapet anti-reflux, ne pas utiliser le clapet fourni avec la hotte.
Pour un fonctionnement efficace et silencieux :
■ Utiliser autant que possible des sections droites et réduire le nombre de coudes. ■ Ne pas utiliser plus de trois coudes à 90°. ■ Veiller à incorporer une section de conduit rectiligne d'au moins 24 po (61,0 cm) si plus d'un raccord coudé est utilisé. ■ Ne pas installer 2 coudes ensemble. ■ Pour assurer l'étanchéité de toutes les jonctions du circuit d'évacuation, utiliser des brides pour conduit. ■ À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit). ■ La taille du conduit doit être uniforme.
Installations dans les régions au climat froid
Un clapet anti-reflux additionnel devrait être installé pour minimiser le reflux d'air froid et une barrière thermique devrait aussi être installée pour minimiser la conduction des températures extérieures par l'intermédiaire du conduit d'évacuation. Le clapet anti-reflux doit être placé du côté air froid de la barrière thermique.
La barrière thermique doit être aussi proche que possible de l'entrée du circuit d'évacuation dans la partie chauffée de la maison.
Air de compensation
Les codes locaux en bâtiment peuvent imposer l'emploi d'un circuit de renouvellement de l'air/introduction d'air de compensation, lors de l'utilisation d'un circuit d'aspiration de débit supérieur à une valeur spécifiée en pieds cubes par minute (CFM). Le débit spécifié en pieds cubes par minute varie d'une juridiction à l'autre.
Consulter un professionnel des installations de chauffage, ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.
Méthodes d'évacuation

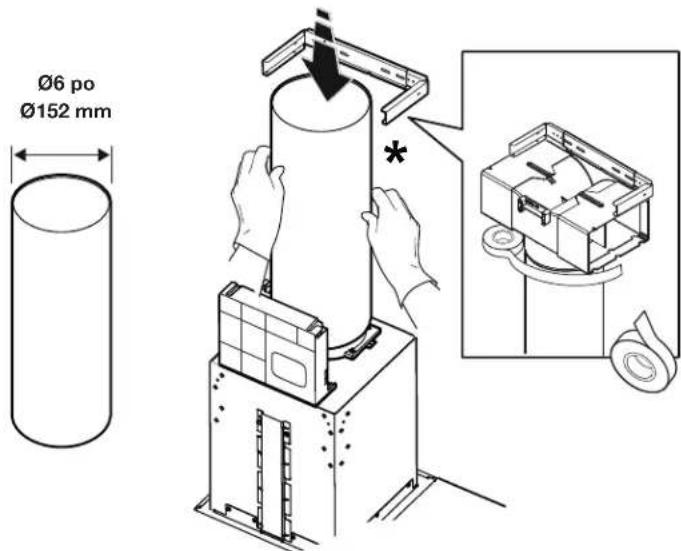

Pour l'installation, on doit utiliser un conduit d'un diamètre de 6 po (15,2 cm) (non fourni). La hotte comporte une ouverture de sortie d'un diamètre de 6 po (15,2 cm).
REMARQUE : L'emploi d'un conduit flexible est déconseillé. Un conduit flexible peut causer une contre-pression et des turbulences d'air, qui réduisent considérablement la performance. La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou le mur.
Pour la sortie à travers le mur, on doit employer un raccord coude à 90°.
Installations sans décharge à l'extérieur (recyclage)
S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version d'installation sans décharge à l'extérieur (recyclage) de la hotte, ainsi dotée d'un filtre au charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure.
Évacuation Décharge à l'extérieur Sans décharge à l'extérieur par le toit travers le mur
A. Bouche de décharge sur toit
B. Conduit métallique rond, dia. 6 po (15,2 cm)
A. Bouche de décharge murale
B. Conduit métallique rond, dia. 6 po (15,2 cm)
A. Déflecteur
B. Conduit métallique rond, dia. 6 po (15,2 cm)
Calcul de la longueur du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (en pieds ou mètres) de tous les composants utilisés dans le circuit.
Composant conduit rond de 6 po (15,2 cm)
Coude de 45° 2,5 pi (0,8 m)
Coude de 90° 5,0 pi (1,5 m)

La longueur équivalente maximale est de 35 pi (10,7 m).
Exemple de circuit d'évacuation
1 coude de 90° = 5 pi (1,5 m) 1 bouche de décharge murale = 0 pi (0 m) Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du circuit = 13 pi (3,9 m)
Spécifications électriques
Observer les dispositions de tous les codes et règlements en vigueur.
S'assurer que l'installation électrique est appropriée et conforme au National Electrical Code, à la norme ANSI/NFPA 70 (plus récente édition) ou à la norme CSA C22.1-94, au Code canadien de l'électricité, partie 1 et C22.2 No 0-M91 (plus récente édition) et à tous les codes et règlements locaux.
Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la mise à la terre.
Instructions de liaison à la TERRE
Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la mise à la terre. ■ Ne pas utiliser une tuyauterie de gaz pour le raccordement à la terre. En cas de doute quant à la qualité de la liaison à la terre de la hotte, consulter un électricien qualifié. ■ Ne pas installer un fusible dans le conducteur neutre ou le circuit de mise à la terre. - Consulter un électricien qualifié si les instructions de mise à la terre n'ont pas été bien comprises, ou en cas de doute sur la qualité de la liaison à la terre de l'appareil.
Cet appareil doit être relié à la terre. Au cas où un court-circuit se produirait, la liaison à la terre réduit le risque de choc électrique en permettant au courant de s'échapper directement vers la terre.
AVERTISSEMENT : Une mise à la terre incorrecte peut entraîner un risque de choc électrique.
Uniquement pour les appareils fournis avec cordon d'alimentation :
- Cet appareil est équipé d'un cordon comportant un conducteur de liaison à la terre avec fiche de liaison à la terre. La fiche doit être branchée dans une prise correctement installée et reliée à la terre.
■ Ne pas utiliser de rallonge. Si le cordon d'alimentation électrique est trop court, faire installer une prise près de l'appareil par un électricien qualifié.
■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé. Jeter le ventilateur ou le retourner à un centre de service agréé pour examen ou réparation.
■ Ne pas acheminer le cordon sous de la moquette.
■ Ne pas recouvrir le cordon de tapis, de sous-tapis ou de tissus d’ameublement similaires. ■ Ne pas acheminer le cordon sous des meubles ou des appareils ménagers. ■ Éloigner le cordon des zones de passage et des endroits où l’on pourrait trébucher dessus. ■ La hotte doit être connectée directement au sectionneur à fusible (ou au disjoncteur). La taille des conducteurs doit satisfaire aux prescriptions du National Electrical Code ANSI/NFPA 70, dernière édition, ou aux normes CSA C22.1-94, Code canadien des installations électriques (partie 1) et C22.2 n° 0-M91, dernière édition, et les prescriptions de tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :
Préparation de l'emplacement
Il est recommandé que l'installation du circuit d'évacuation soit réalisée avant celle de la hotte. ■ Avant d'exécuter les découpages, vérifier qu'il existe un dégagement suffisant dans le plafond pour le conduit d'évacuation. La hotte doit être installée à 30 po (76,2 cm) min. des surfaces de cuisson électriques, 30 po (76,2 cm) min. des surfaces de cuisson au gaz, et à un maximum suggéré de 36 po (91,4 cm) au-dessus de la surface de cuisson. ■ Avant de sélectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.
- Débrancher l'alimentation.
- Déterminer la méthode d'évacuation à utiliser : évacuation par le plafond, par le mur ou sans ventilation.
- Choisir une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface.
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et installer la hotte.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

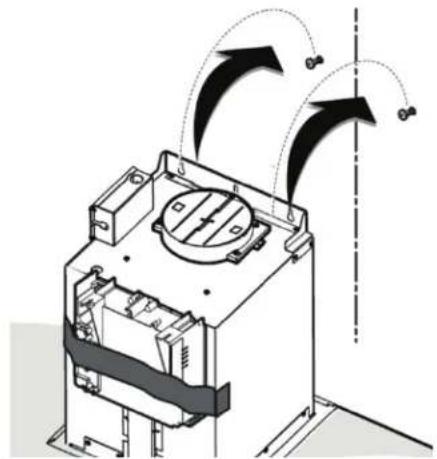

- À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.
Installation des vis de montage de la hotte

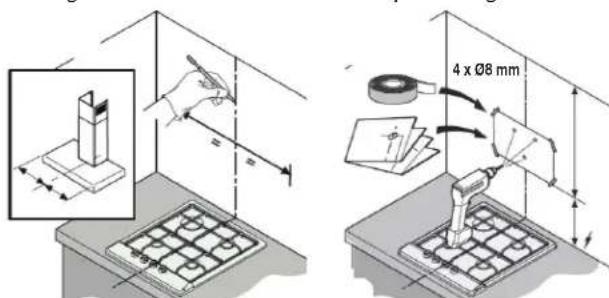

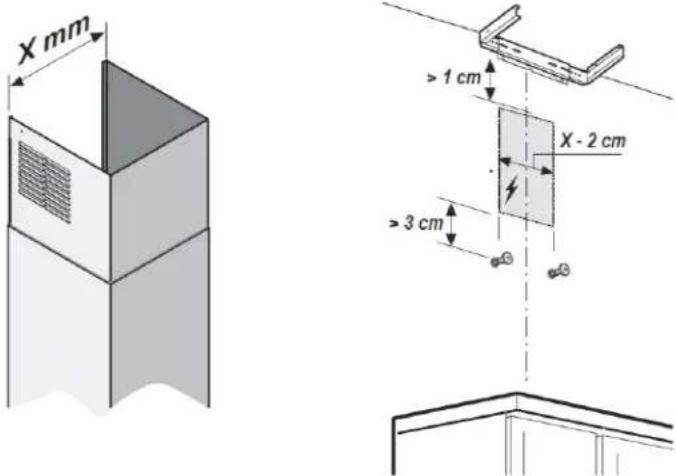

- Déterminer et marquer l'axe central sur le mur où la hotte doit être installée comme indiqué à la figure.
- Fixer le gabarit papier de manière à ce que le bord inférieur du papier qui représente la partie inférieure de la hotte se trouve à la hauteur de montage entre 30 po (76,2 cm) au minimum pour une surface de cuisson électrique, 30 po (76,2 cm) au minimum pour une surface de cuisson au gaz et 36 po (91,4 cm) au maximum pour surfaces de cuisson électriques et au gaz. Percer 3 trous comme indiqué aux figure.

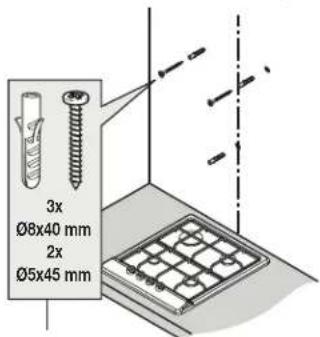

- Installer trois chevilles ∅8 x 40 mm. Installer deux vis ∅5 x 45 mm comme indiqué à la figure.

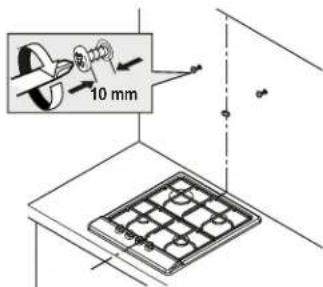

- S'assurer que la vis se trouve en saillie d'une distance d'au moins 10 mm du mur lorsqu'elle est vissée pour le montage de la hotte comme indiqué à la figure.


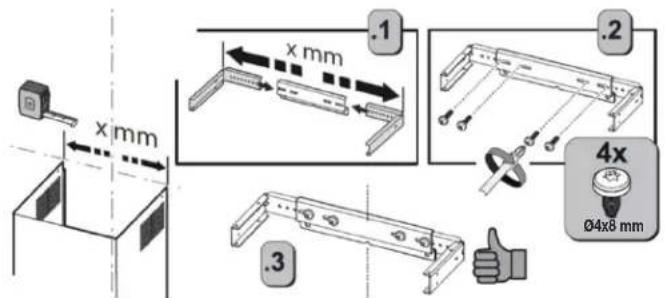

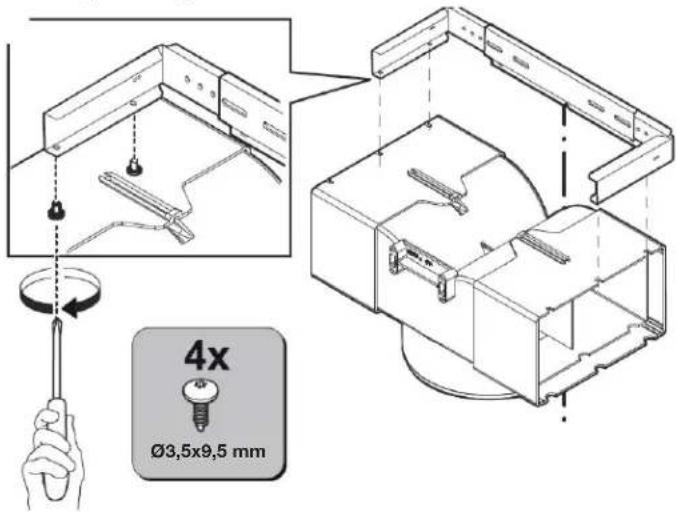

x mm x mm .1 .2 4x Ø4x8 mm .3- Positionner le support : L'axe central tracé facilitera le positionnement correct du support. Marquer les 2 trous pour le montage mural, percer les trous ∅8 mm et installer 2 chevilles ∅8 x45 mm et enfin fixer le support au moyen des deux vis ∅5x45 mm, comme indiqué à la figure.


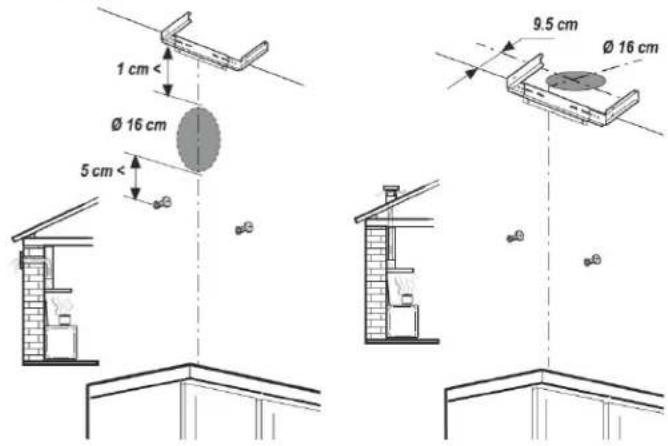

2 x Ø8 mm 2 x Ø8 x 40 mm Ø5 x 45 mm 2 x 2 x- Prédisposer le trou de sortie du conduit d'air, uniquement dans la version Évacuation.
- Le diamètre du trou de sortie d'air dans le mur doit être de ∅160 mm, en tenant compte des mesures indiquées à la figure. S'assurer que le trou ne coïncide pas avec le circuit électrique.
Pour une meilleure manipulation de la hotte, avant de procéder à l'installation, retirer le panneau d'aspiration périphérique et le filtre à graisse, comme indiqué à la figure, étapes 1, 2, 3 et 4.

12. Pour les installations avec décharge à l'extérieur
A l'aide d'une scie sauteuse ou scie à guichet, découper un trou de 6 ½ po (16,5 cm) de diamètre pour le conduit d'évacuation.
REMARQUE : La hotte peut fonctionner avec un moteur de ventilateur intégré ou externe (déporté). Un ensemble de ventilateur déporté intelligent en option (à acheter séparément) permet d'installer le moteur du ventilateur de la hotte ailleurs qu'à l'intérieur de la hotte.
ATTENTION : Afin de réduire le risque d'incendie et de décharge électrique, installer cette hotte uniquement avec l'ensemble de ventilateur déporté intelligent fabriqué par Whirlpool, pièce n° W10692945.
Pour l'installer, consulter les instructions d'installation de l'ensemble de ventilateur déporté intelligent. Voir la section « Assistance ou service » pour commander.
Assembler et installer la hotte

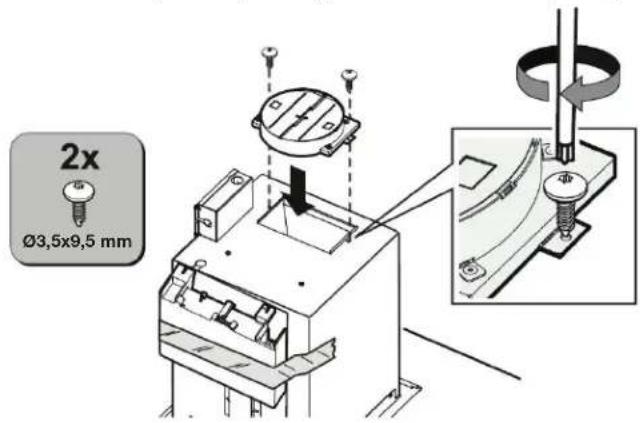

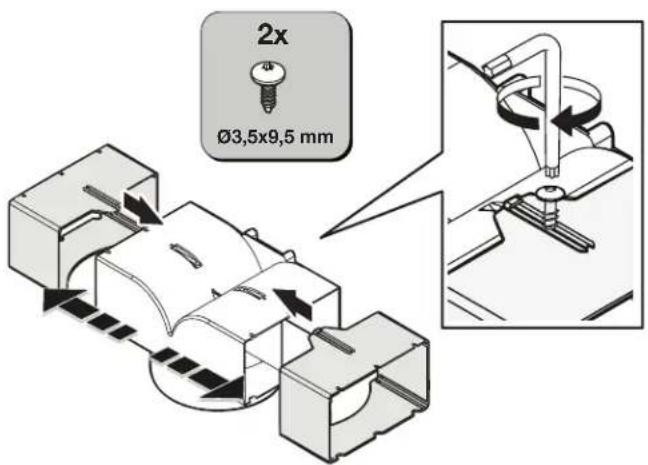

- Installer le raccord de transition au sommet de la hotte (s'il a été enlevé pour expédition), avec 2 vis à tôle de 3,5 x 9,5 mm.


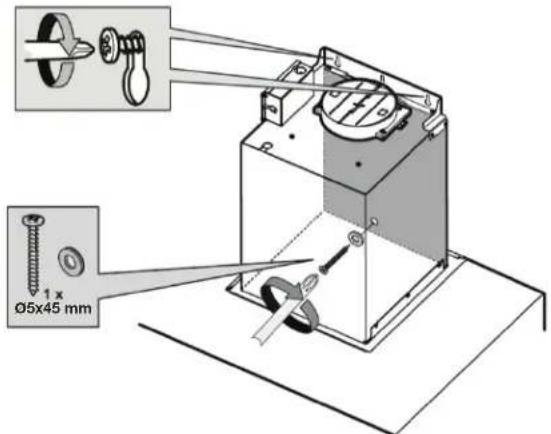

- Serrer les deux vis et fixer de façon permanente la hotte au mur au moyen des vis de sécurité ∅5x45 mm avec rondelles comme indiqué à la figure.

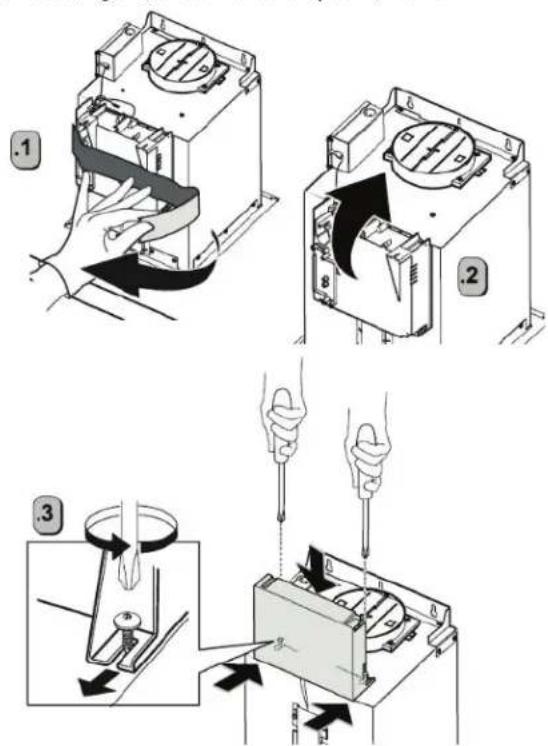

- Retirer l'autocollant du boîtier du système électrique comme illustré à la figure, et suivre les étapes 1, 2 et 3.

- Fixation du conduit de sortie d'air de la version Évacuation ou de la version recyclage, figure. Utiliser un conduit dont le diamètre n'est pas inférieur à celui du raccordement de la hotte et le nombre minimum de coudes requis. Ajuster et, si nécessaire, couper le conduit en excès. Le cache-conduit doit être acheté et doit être compatible avec la réglementation en vigueur dans votre pays.

- Fixer le cache-conduit à la partie inférieure du produit et le connecter à la sortie externe dans la version avec évacuation, et au déflecteur d'air dans la version avec recyclage, voir l'illustration.


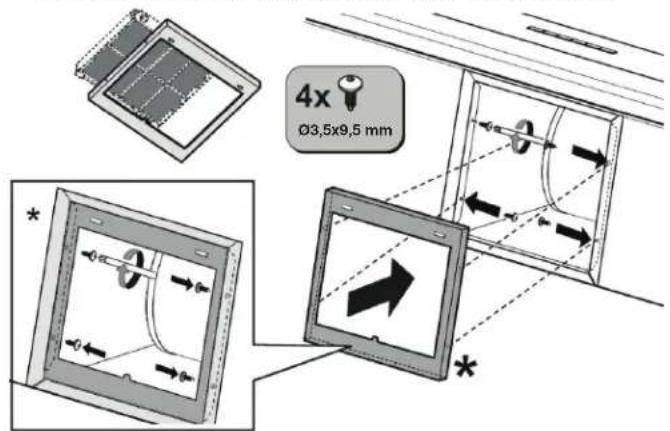

Ø6 po Ø152 mm- L'ensemble est composé d'un filtre à charbon, d'un support et de 4 vis ∅3,5x9,5 mm. Le support doit être fixé à la partie inférieure de la hotte au moyen des 4 vis fournies, figure.
Risque de choc électrique
Déconnecter la source de courant électrique avant l'entretien.
Replacer pièces et panneaux avant de faire la remise en marche.
Le non-respect de ces instructions peut causer un décès ou un choc électrique.
- Débrancher l'alimentation.
- Ôter le couvercle de la boîte de connexion
- Ôter l'opercule arrachable du boîtier de connexion et installer un serre-câbles de 1/2 po (12,7 mm) (homologation UL ou CSA).
- Acheminer le cordon d'alimentation du domicile à travers le serre-câbles et dans le boîtier de connexion.
- Connecter ensemble les conducteurs noirs (L) à l'aide de connecteurs de fils homologués UL.
- Connecter ensemble les conducteurs blancs (N) à l'aide de connecteurs de fils homologués UL.
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un décès ou un choc électrique.
- À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du câble d'alimentation du domicile au fil de liaison à la terre vert jaune (F) dans le boîtier de connexion.
- Serrer la vis du serre-câbles.
- Installer le couvercle du boîtier de connexion.
- Vérifier que toutes les ampoules d'éclairage sont bien fixées dans leur douille.
- Rebrancher l'alimentation.
Installations avec l'ensemble du cordon d'alimentation en option
Pour les installations avec l'ensemble du cordon d'alimentation facultatif, suivre les instructions fournies avec l'ensemble du cordon d'alimentation. Consulter la section « Assistance ou service » pour plus de renseignements et pour commander.
REMARQUE : Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte dont l'utilisation a été testée et déclarée adéquate pour ce modèle de hotte.
Installation des cache-conduits
REMARQUE : Enlever la pellicule des cache-conduits.

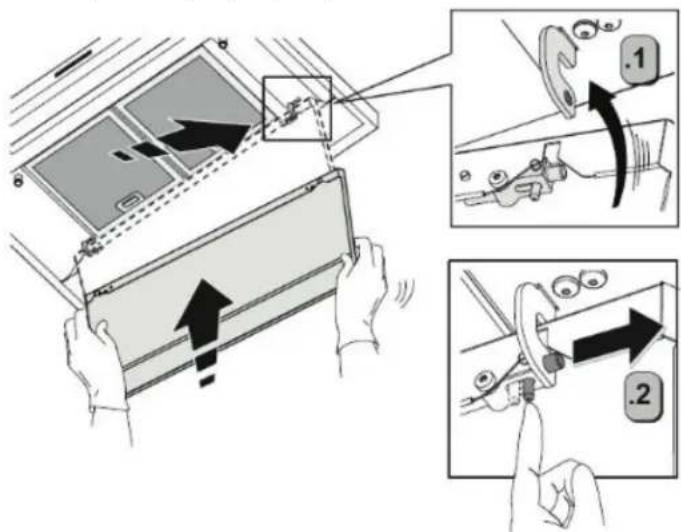

- Dans la version Évacuation, la grille est tournée vers le bas et dans la version recyclage, la grille est tournée vers le haut comme indiqué à la figure. Positionner les cache-conduits sur la hotte, prendre le cache-conduit supérieur et le fixer au support au moyen des deux vis ∅2,9x6,5 mm comme indiqué aux étapes 1 et 2.

- Si le produit est la version recyclage, placer le filtre à charbon sur le support comme indiqué à la figure.

- Repositionner les filtres à graisse dans leurs sièges, comme indiqué à la figure.

- Repositionner le panneau d'aspiration périmétrique comme indiqué à la figure, étapes 1, 2 et 3.

La hotte est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour des résultats optimaux, mettre la hotte en marche avant d'entreprendre une cuisson, et la laisser fonctionner pendant plusieurs minutes après une cuisson afin d'évacuer toute odeur de cuisson et fumée de la cuisine.
Les commandes de la hotte sont situées à l'avant de la hotte.

A. Ouvertures persiennes (Installations sans évacuation à l'extérieur uniquement) B. Parties supérieures du cache-conduit C. Parties inférieures du cache-conduit
D. 1 lampes DEL E. Filtres à graisse métalliques (situés derrière le couvercle de périmètre) F. Couvercle périmétrique G. Hotte-auvent H. Tableau de commande
Commandes et caractéristiques
La hotte est équipée d'un tableau de commande avec commande de sélection de la vitesse d'aspiration et d'un interrupteur pour contrôler l'éclairage de la zone de cuisson.
T1 = Bouton MARCHE/ARRÊT du moteur - 1re vitesse.
T2 = 2e Vitesse.
T3 = 3e Vitesse.
T4 = 4e Vitesse.
La vitesse Boost est temporisée ; après 5 minutes, la hotte revient à la vitesse précédemment réglée.
T5 = Bouton MARCHE/ARRÊT de l'éclairage.
T6 = Bouton Réinitialisation pour les filtres :
Les filtres doivent toujours être réinitialisés avec le moteur en marche.
La hotte avertira l'utilisateur qu'il est temps d'effectuer des travaux d'entretien sur les filtres, en émettant un signal lumineux.
Bouton clignotant : effectuer l'entretien des filtres à graisses, ensuite appuyer sur le bouton pendant plus de 3 secondes et le bouton s'éteindra.
Bouton allumé : effectuer l'entretien des filtres à charbon, après cela appuyer sur le bouton pendant plus de 3 secondes, le bouton s'éteint.
Attention : la hotte est munie uniquement d'un signal d'avertissement pour les filtres graisseux.
Tableau de commande
Pour mettre en fonction le signal du filtre à graisse :
Éteindre la hotte, appuyer sur le bouton de l'interrupteur n° 6 pendant plus de 3 secondes ; l'interrupteur s'allumera pour signaler que la fonction a été réglée.
Pour désactiver le signal du filtre à charbon, répéter toute la procédure.
Vitesses du ventilateur
Min Appuyer sur MIN FAN (ventilateur au minimum) pour mettre en marche le ventilateur à la vitesse minimum.
Moy Appuyer sur MED FAN (ventilateur à vitesse moyenne) pour mettre en marche le ventilateur à vitesse moyenne.
Max Appuyer sur MAX FAN (ventilateur au maximum) pour mettre en marche le ventilateur à vitesse maximale.
Boost Appuyer sur BOOST (niveau optimal) pour mettre en marche le ventilateur à vitesse maximale. Le mode du niveau optimal s'arrête automatiquement au bout de 5 minutes, et la vitesse du ventilateur se règle sur High (élevée).
La hotte peut être réglée pour s'éteindre automatiquement après 15 minutes.
- Maintenir appuyé le bouton de la vitesse du ventilateur désirée pendant 2 secondes.
Le moteur du ventilateur fonctionne alors à la vitesse sélectionnée pendant 15 minutes et le témoin lumineux de la vitesse du ventilateur clignote en continu.
Après 15 minutes, le ventilateur s'éteint automatiquement.
- Lorsque la minuterie du ventilateur est en marche, appuyer encore une fois sur le bouton correspondant à la vitesse de ventilateur désirée pour annuler la minuterie du ventilateur.
REMARQUE : On peut également annuler la minuterie de 15 minutes en modifiant la vitesse du ventilateur ou en mettant en route la fonction de détection automatique.
Filtre
Le témoin lumineux du bouton Filter (filtre) s'allume lorsqu'il est temps de remplacer ou de nettoyer le filtre. Le bouton ne s'allumera que lorsque le ventilateur est en marche. Appuyer sur FILTER (filtre) après avoir remplacé le filtre pour éteindre le témoin lumineux du bouton Filter (filtre). Voir la section « Nettoyage général » pour des instructions de remplacement et de nettoyage du filtre.
Lampe
Appuyer sur LIGHT (lampe) pour allumer ou éteindre les lampes de la hotte.
Nettoyage :
Nettoyer en utilisant UNIQUEMENT un chiffon imbibé de détergent liquide neutre. NE PAS NETTOYER AVEC DES OUTILS OU DES INSTRUMENTS.
Ne pas utiliser de produits abrasifs. NE PAS UTILISER D'AGENT D'ALCOOL.
Tamis à vapeur :
Le tamis à vapeur doit toujours être laissé fermé et ouvert uniquement pour l'entretien (par ex. nettoyage ou changement des filtres).
Piège les particules de graisse de cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation du filtre – si indiqué sur le modèle en possession – indique cette nécessité) en utilisant des détergents non agressifs, à la main ou au lave-vaisselle, lequel doit être réglé à basse température et à programme court. Lorsque lavé dans un lave-vaisselle, le filtre à graisse peut se décolorer légèrement, mais cela n'affecte pas sa capacité de filtrage.
Filtre à charbon (sans décharge à l'extérieur [recyclage])
Il absorbe les odeurs désagréables causées par la cuisson. Le filtre à charbon peut être lavé une fois tous les deux mois (ou lorsque le système d'indication de saturation du filtre – si indiqué sur le modèle en possession – indique cette nécessité) à l'aide d'eau chaude et de détergent approprié, ou au lave-vaisselle à 65 °C (si le lave-vaisselle est utilisé, sélectionner la fonction Full cycle [programme complet] et ne pas ajouter de vaisselle à l'intérieur). Éliminer l'excès d'eau sans endommager le filtre, puis le mettre au four pendant 10 minutes à 212 °F (100 °C) pour le faire sécher complètement. Remplacer le filtre tous les 3 ans et lorsque le tissu est endommagé.
Remplacer les lampes
La hotte est équipée d'un système d'éclairage basé sur la technologie DEL.
Les DEL garantissent un éclairage optimal, une durée jusqu'à 10 fois plus longue que les lampes traditionnelles et permettent d'économiser 90 % d'énergie électrique.
Pour le remplacement, contacter le service technique.
SCHÉMA DE CÂBLAGE
Si vous avez besoin de pièces de rechange
Pour commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien, car elles sont fabriquées selon la même précision que celle utilisée pour fabriquer chaque nouvel appareil.
Pour obtenir des pièces de remplacement spécifiées par l'usine dans votre région, composez le numéro de téléphone d'aide à la clientèle suivant ou appelez le centre de service désigné le plus proche.
Appelez sans frais au Centre pour l'Expérience de la clientèle JennAir au
1-800-JENNAIR (1-800-536-6247) ou visitez notre site Web au www.jennair.com.
Nos conseillers peuvent vous aider sur les points suivants :
■Programmation d’une intervention de dépannage. Les techniciens de service désignés par la gamme des appareils électroménagers JennAir® sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis. ■Caractéristiques et spécifications de notre gamme complète d’appareils ménagers.
■Consultez le revendeur local d'appareils JennAir®.
■Renseignements sur l'installation.
■Procédures d'utilisation et d'entretien.
■Vente d'accessoires et de pièces de rechange.
■Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.).
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire au service des appareils électroménagers JennAir® en soumettant toute question ou tout problème à :
Veuillez indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.
Au canada
Appelez sans frais le centre d'expérience à la clientèle Whirlpool Canada au 1-800-JENNAIR (1-800-536-6247), ou visitez notre site Web à www.jennair.ca.
Nos conseillers peuvent vous aider sur les points suivants :
■Programmation d'une intervention de dépannage. Les techniciens de service désignés par la gamme d'appareils électroménagers JennAir® sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada. ■Caractéristiques et spécifications de notre gamme complète d'appareils ménagers. ■Consultez le revendeur local d'appareils JennAir®. ■Renseignements sur l'installation. ■Procédures d'utilisation et d'entretien. ■Vente d'accessoires et de pièces de rechange.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire au service des appareils électroménagers JennAir® en soumettant toute question ou tout problème à :
Centre d'Expérience pour la clientèle
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.
Accessoires
Trousse de cache-conduit de 10,5 pi à 12,1 pi (3,2 m à 3,7 m)
Commander la pièce n° W11522794
Trousse de cache-conduit de 8,9 pi à 10,5 pi (2,7 m à 3,2 m)
Commander la pièce n° W11522796
Trousse de filtre au charbon – trousse de recyclage
(pour installations sans décharge à l'extérieur uniquement)
Commander la pièce n° W11522798
Trousse de filtre (remplacement)
Commander la pièce n° W11522797
Ensemble d'air de compensation de 6 po (15,2 cm)
(consulter les codes du bâtiment local)
Commander la pièce n° W10446915
