MODE D'EMPLOI VX0003 METRIX

2.3.1. Mise en place, remplacement de la pile..........7

4.1.1. Méthode 1 : référence à l’individu.................10

4.1.2. Méthode 2 : référence à la terre....................10

1.1. Précautions et mesures de sécurité

1.1.1. Avant l’utilisation

Vous venez d'acquérir un testeur de champs électriques basse fréquence. Nous vous remercions de votre confiance. Cet appareil est conforme aux normes de sécurité relative aux instruments de mesures électroniques CEI 61010-1 - Ed 2 (2001). Pour votre propre sécurité et celle de l'appareil, vous devez respecter les consignes décrites dans cette notice. Symboles figurant sur l’instrument : Attention : Risque de danger Reportez-vous à la notice de fonctionnement, afin de connaître la nature des dangers potentiels et les actions à mener pour éviter ces dangers. Borne de terre Tri sélectif des déchets pour le recyclage des matériels électriques et électroniques. Conformément à la directive WEEE 2002/96/EC : ne doit pas être traité comme déchet ménager. Conformité Européenne Alimentation par pile type 9V (6LR61)

1.1.2. Pendant l’utilisation

N’utilisez que les accessoires fournis (capteur et câble) conformes aux normes de sécurité (EN 61010-031).

Mettez l’appareil hors tension. Nettoyez-le avec un chiffon humide et du savon. N’utilisez jamais de produits abrasifs, ni de solvants. 1.2. Garantie Ce matériel est garanti 2 ans contre tout défaut de matière ou vice de fabrication, selon nos conditions générales de vente. La garantie ne s’applique pas suite à :

1. une utilisation impropre du matériel ou par association de

celui-ci avec un équipement incompatible ;

2. une modification du matériel sans autorisation explicite

des services techniques du constructeur ;

3. l’intervention effectuée par une personne non agréée par

4. l'adaptation à une application particulière, non prévue par

la définition du matériel ou par la notice

5. un choc, une chute ou une inondation.Chapitre I

1.3. Maintenance Réparation sous garantie et hors garantie Contactez votre agence commerciale Chauvin-Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (Centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux). Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l’appareil à votre agence Chauvin Arnoux ou à votre distributeur.Chapitre I VX0003 / VX0100 5

Touche de sélection de la gamme de mesure

Touche de mise en et hors service +

la gamme Affichage du résultat de la mesure Indication de la fonction HOLD

Antenne champs et détection de câbles sous tension

Borne de liaison à la terre

Touche du choix de la bande passante : « Filtre 3 kHz » BP par défaut

Affichage de la mesure V/m, fonction HOLD, batterie, filtre et signal sonore Touche de mise en et hors service ; fonction HOLD Touche

Afficheur LCDChapitre I VX0003 / VX0100 7

2.3. Face arrière (VX0003 et VX0100)

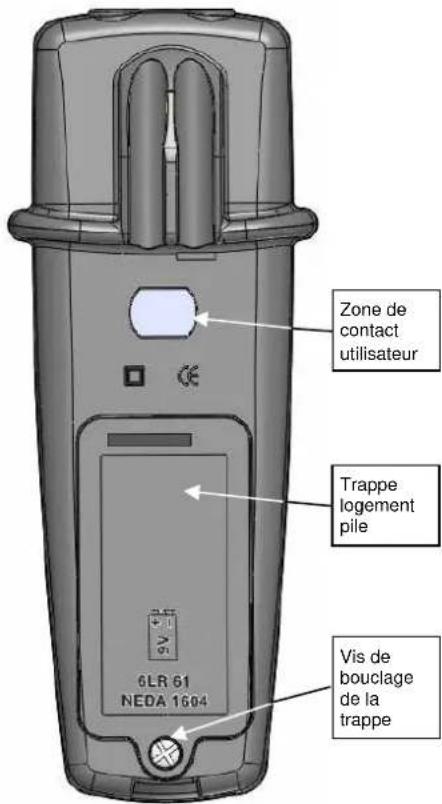

2.3.1. Mise en place, remplacement de la pile

La pile 9V, type 6LR61 NEDA 1604, doit être remplacée dès que l’indication de batterie faible est donnée, car les mesures ne sont plus garanties : VX0003 : clignotement de « HOLD » VX0100 : affichage du symbole « » Pour accéder à la pile, démontez la vis à l'aide d'un outil, puis retirez la trappe.

Zone de contact utilisateur

Vis de bouclage de la trappeChapitre I 8 VX0003 / VX0100

Les testeurs VX0003 et VX0100 de type capacitif sont unipolaires, c’est-à-dire qu’ils réalisent des mesures en asymétrique contre la masse. La connexion de ces testeurs avec l’amplificateur d’entrée, monté en inverseur, permet de garantir une très faible différence de potentiel aux bornes de l’antenne et, donc, de ne pas avoir d’influence sur les champs à mesurer. La masse de mesure peut être référencée via un contact avec le doigt de l’opérateur sur la zone appropriée en face arrière ou par la mise à la terre de l’instrument. Pour mémoire, l’intensité d’un champ électrique est inversement proportionnelle à la distance de sa source (10 V/m mesurés à 1 m équivalent à 100 V/m mesurés à 10 cm). 3.1. VX0003 Le testeur indique la valeur de champs électriques à basse fréquence. Les mesures sont réalisées dans la bande de fréquence 10 Hz - 3 kHz.

Attention : le déplacement rapide du testeur provoque la détection de champs électriques parasites. Il dispose des fonctions supplémentaires suivantes : Signal sonore : Indication sonore du niveau des champs mesurés. La hauteur de l’émission est proportionnelle à l’intensité des champs mesurés. Activez et désactivez avec la touche « ». Hold : Maintien de la valeur mesurée jusqu’à un nouvel appui sur la touche « HOLD ». Activez et désactivez par un appui court sur la touche « HOLD ». Gamme : Choix manuel de la gamme 100 V/m ou 2000 V/m à l’aide de la touche « RANGE » : - gamme 100 V/m échelle verte - gamme 2000 V/m échelle rouge Changement de gamme par appui sur la touche « RANGE ». Low bat : Batterie faible : le sigle « HOLD » clignote. Auto-off : Extinction automatique de l’instrument après une durée de 30 min, si aucune action n’est effectuée sur une touche (l’instrument est réactivé par un appui sur l’une des touches). Un signal sonore retentit 2 s avant l’extinction automatique. Arrêt du VX003 : Maintenez enfoncée la touche « ON/OFF » pendant 2 s ; un signal sonore aigu retentit jusqu’à ce que la touche soit relâchée.Chapitre I VX0003 / VX0100 9

3.2. VX0100 Le testeur mesure les champs électriques à basse fréquence. Les mesures peuvent être réalisées dans les bandes de fréquence suivantes : 10 Hz - 3 kHz Affichage : 0 - 3 kHz 3 kHz - 100 kHz Affichage : 3 - 100 kHz 10 Hz - 100 kHz Affichage : 0 - 100 kHz

Attention : le déplacement rapide du testeur provoque la détection de champs électriques parasites. Le testeur dispose des fonctions supplémentaires suivantes : Signal sonore : Indication sonore du niveau des champs électriques mesurés. La hauteur de l’émission est proportionnelle à l’intensité des champs mesurés. Activez et désactivez avec la touche « ». Hold : Maintien de la valeur mesurée jusqu’à un nouvel appui sur la touche « HOLD ». Activez et désactivez par un appui court sur la touche « HOLD ». Filtre : Changements successifs en appuyant sur la touche « FILTRE ». Mesures dans les bandes :

Remarque : le LCD indique la bande de fréquence sélectionnée. Gamme : Le choix de la gamme (200 ou 2000 V/m) est automatique. Low bat : « » s’affiche en cas de batterie faible. Auto-off : Arrêt automatique de l’instrument après une durée de 30 min, si aucune action n’est effectuée sur une touche (l’instrument est réactivé par un appui sur l’une des touches). Un signal sonore retentit 2 s avant l’extinction automatique. Backlight : Allumage au démarrage de l’appareil. Extinction temporisée automatique (15 s). Réactivez en appuyant sur l’une des touches. Remarque : en fonction « », le rétro- éclairage est désactivé. Arrêt du VX0100 : Maintenez enfoncée la touche « ON/OFF » pendant env. 2 s ; le LCD affiche « OFF » et un signal sonore aigu retentit jusqu’à ce que la touche soit relâchée.Chapitre I 10 VX0003 / VX0100

4.1. Utilisation Il existe deux méthodes de mesures de champs électriques avec les testeurs VX0003 / VX0100.

4.1.1. Méthode 1 : référence à l’individu

Tenez le testeur de champs électriques en maintenant un contact direct de l’un de vos doigts avec la zone appropriée située sur la face arrière de l’appareil. Pour effectuer votre mesure, reportez-vous au paragraphe correspondant à votre testeur.

4.1.2. Méthode 2 : référence à la terre

Vérifiez, à l’aide du testeur de prises, la présence de la terre. Reliez le testeur de champs électriques à la borne de terre d’une prise électrique, au moyen du câble de 5 m fourni avec l’appareil. Pour effectuer votre mesure, reportez-vous au paragraphe correspondant à votre testeur. 4.2. Mise en service (appui sur « ON »)

Phase 1 : Test des LEDs

1. La LED verte « RANGE » et la LED rouge « HOLD »,

ainsi que la LED 2000 V/m s’allument pendant env. 2 s.

2. Puis, toutes les LEDs s’allument pendant env. 3 s.

Phase 2 : Configuration automatique de la gamme au démarrage

1. La LED verte « RANGE » devient rouge.

2. Indication de la gamme : par défaut 2000 V/m, échelle

3. La LED « HOLD » s’arrête.

Si les valeurs mesurées sont > 120 % de leur gamme nominale, alors la LED « RANGE » clignote et le signal sonore s’arrête

1. « ON » s’affiche sur le LCD pendant env. 2 s.

2. Tous les segments s’affichent pendant env. 3 s.

3. Les mesures s’affichent.

Si vous maintenez la touche « ON » enfoncée, le VX0100 affiche la version logicielle, avant de passer à l’étape 3. Si les valeurs mesurées sont > 120 % de la gamme, alors le VX0100 affiche « OL » et le segment V/m clignote.Chapitre I VX0003 / VX0100 11

4.3. Fonctionnement du VX0003

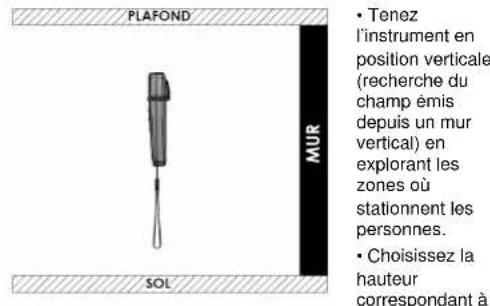

• Tenez l’instrument en position verticale (recherche du champ émis depuis un mur vertical) en explorant les zones où stationnent les personnes.

• Choisissez la hauteur correspondant à l’emplacement possible de la tête des personnes, lorsqu’elles stationnent dans ce lieu.

• Procédez ensuite par balayage horizontal du local, par rapport aux sources potentielles.

• Recherchez les valeurs maximales du champ, soit à partir du bargraph, soit à partir de la hauteur du son émis par le signal sonore.

• Pour des sources situées au sol ou au plafond, changez la position de l’instrument, de façon à positionner l’électrode du capteur parallèlement à ces surfaces : - Plancher VX0003 en position horizontale, lecture sur le dessus. - Plafond VX0003 en position horizontale, lecture sur le dessous. 4.4. Fonctionnement du VX0100

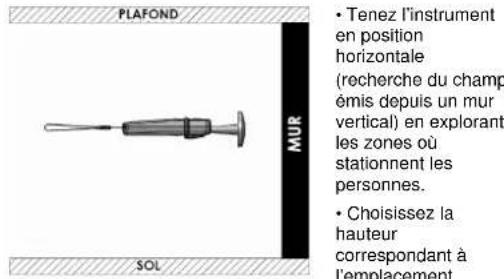

• Tenez l’instrument en position horizontale (recherche du champ émis depuis un mur vertical) en explorant les zones où stationnent les personnes.

• Choisissez la hauteur correspondant à l’emplacement possible de la tête des personnes lorsqu’elles stationnent dans ce lieu.

• Procédez ensuite par balayage horizontal du local, par rapport aux sources potentielles.

• Recherchez les valeurs maximales du champ, soit à partir de l’afficheur LCD, soit à partir de la hauteur du son émis par le signal sonore.

• Pour des sources situées au sol ou au plafond, changez la position de l’instrument, de façon à positionner le plan de l’électrode du capteur parallèlement à ces surfaces.

Le LCD n’est pas opérationnel au-delà d’un champ électrique de 3000 V/m. Le fonctionnement du LCD est rétabli lorsque le champ électrique est inférieur à cette valeur.Chapitre I 12 VX0003 / VX0100

Ces testeurs mesurent l’intensité des champs électriques « RMS » en V/m, et la contrôlent conformément aux normes et directives actuelles et à venir :

Recommandations de l’OMS / ICNIRP (Office Mondial de la Santé) Guide pour l’établissement de limites d’exposition aux champs électriques, magnétiques et électromagnétiques - publication : n° 182 -1er trimestre 2001.

IEEE C95.6-2002 (Norme Internationale - Public, domaine 0-3 kHz) Niveaux de sécurité concernant l’exposition de l’individu aux champs électromagnétiques 0 - 3 kHz - publication : Octobre 2002.

Directive Européenne 1999/519/CE (Public, domaine 0-100 kHz et au-delà). Appareils électrodomestiques et analogues champs électromagnétiques. Méthodes d'évaluation et de mesure - publication : Juillet 2004, Octobre 2006.

Directive Européenne 2004/40/CE (Travailleurs, domaine

0 - 100 kHz et au-delà)

Prescriptions minimales de sécurité et de santé relatives à l'exposition des travailleurs aux risques dus aux agents physiques (champs électromagnétiques) - publication : Avril 2004.

Projet de Norme 2010, EN IEC 62493 (Systèmes d’Eclairage) Évaluation d‘un équipement d‘éclairage relativement à l‘exposition humaine aux champs électromagnétiques - publication : à venir.

Norme EN50366, puis IEC 62233 en 2012 (Appareils Electrodomestiques) Méthodes de mesure des champs électromagnétiques des appareils électrodomestiques et similaires en relation avec l'exposition humaine - publication : Janvier 2007. 5.1. Remèdes liés à l’installation électrique

1. Raccordez et contrôlez les terres de l’installation électrique

2. Contrôlez les niveaux de champs électriques émis (voir

recommandations §. 5.3).

3. Pour les équipements sans connexion de terre, vérifiez le sens

correct de raccordement Ph/N. S’il est inversé, le niveau de champs émis sera nettement supérieur (ex : lampe de chevet à interrupteur unipolaire).

4. Utilisez des dispositifs limitant les champs électriques :

• des gaines pré-filées avec fils de phase H07-VU écrantés.

• des fils et des câbles écrantés. Ces câbles remplissent pleinement leur fonction lorsque les écrans sont reliés aux réseaux de terre. Le champ électrique est évacué vers le sol grâce au blindage raccordé à la terre.

• des boîtes d’appareillages équipées d’un écran métallique assemblé au dos de la boîte. Il permet de réduire les rayonnements électriques de l’ensemble boîte + câble + appareillage.

• un dispositif de coupure automatique de courant bipolaire. C’est un boîtier qui est placé après le fusible correspondant au circuit de la pièce. Il est destiné à couper auto- matiquement la tension électrique à l’origine des champs électriques dès l’instant où le dernier appareil ou luminaire s’éteint. Il rétablit le courant aussitôt qu’un interrupteur de la pièce est déclenché.

5. Positionnez les sources potentielles de champs à distance de

sécurité des zones de stationnement prolongé ou inversement (voir exemples §. 5.2).Chapitre I VX0003 / VX0100 13 5.2. Equipements / Distances de sécurité et précautions

• Pour assurer un sommeil réparateur et un bien-être dans la maison, il faut limiter l’intensité des champs électriques dans les zones de repos et de sommeil.

• L’intensité des champs électriques est inversement proportionnelle à la distance. Catégorie Equipement Domestique Bureau Précautions / Remèdes Distance sécurité (en m) Champs électriques Chauffage Climatisation, pompe à chaleur x x Eloignez des zones de repos ou de stationnement

Câbles 50 Hz - permanent Chauffage Plancher électrique chauffant x Optez pour une autre solution de chauffage

Câbles 50 Hz - permanent Chauffage Radiateur électrique x x Sens Ph/N correct Eloignez des zones de repos

Câbles et carcasse 50 Hz - permanent Chauffage Ventilateur de foyer fermé x Phase avec écran à la terre Eloignez de zones de repos

Câbles 50 Hz - permanent Distribution secteur Bloc multiprises x x Bloc avec terre, bloc multiprises blindé 0,3 Câbles et connexions 50 Hz - permanent Distribution secteur Câbles électriques, prises, interrupteurs

x x Phase avec écran à la terre Boîtiers blindés à la terre

Câbles 50 Hz - permanent Distribution secteur Compteur et tableau électrique x Eloignez des zones de repos ou de stationnement

Connexions 50 Hz - permanent Distribution secteur Lignes électriques 240 V, 20 kV, 63 kV, 90 kV, 250 kV, 400 kV x x Respectez la distance de sécurité 10, 30, 80, 120, 200, 350 Câbles 50 Hz - permanentChapitre I 14 VX0003 / VX0100 Catégorie Equipement Domestique Bureau Précautions / Remèdes Distance sécurité (en m) Champs électriques Distribution secteur Transformateur EDF basse tension x x Respectez la distance de sécurité 10 Câbles et connexions 50 Hz - permanent Eclairage Ampoule basse consommation x x Phase avec écran à la terre ou interrupteur bipolaire 0,8 Alim. à découpage 10-50 kHz - permanent Eclairage Halogène 230 V (sur pied …) x Sens Ph/N correct ou interrupteur bipolaire 0,6 Câbles 50 Hz - permanent Eclairage Halogène basse tension déco. ou lampe de bureau (transfo, câbles) x x Sens Ph/N correct ou interrupteur bipolaire

Câbles 50 Hz - permanent Eclairage Lampe de chevet, applique de tête de lit

Sens Ph/N correct ou bipolaire Respectez la distance de sécurité 0,6 Câbles et armature 50 Hz - permanent Eclairage Luminaire de plafond sans terre x x Sens Ph/N correct ou bipolaire Respectez la distance de sécurité 1,5 Câbles et armatures 50 Hz - permanent Eclairage Tube fluo compact x x Phase avec écran à la terre ou interrupteur bipolaire 0,8 Alims. Découpage 10-50 kHz - permanent Equipement bâtiments Ascenseur (machinerie) x x Respectez la distance de sécurité 2 Câbles et connexions 50 Hz - permanent Equipement bâtiments Porte (garage) ou volet motorisé x Zone de passage (OK) ou éloignez des zones de repos

Câbles 50 Hz - permanent Equipements électroniques Aquarium (éclairage, pompes…) x x Sens Ph/N correct Eloignez des zones de repos 1,5 Câbles Alim. à découpage 10-50 kHzChapitre I VX0003 / VX0100 15 Catégorie Equipement Domestique Bureau Précautions / Remèdes Distance sécurité (en m) Champs électriques Equipements électroniques Chaîne Hi Fi, amplificateur, radio, console de jeux

Sens Ph/N correct ou terre Respectez la distance de sécurité Evitez la mise en veille

Câbles - 50 Hz Alim. à découpage 10-50 kHz Equipements électroniques Chargeur, téléphone portable x x Eloignez des zones de repos ou de stationnement

Câbles Alim. à découpage 10-50 kHz Equipements électroniques Ecran cathodique (TV ou ordinateur) x x Sens Ph/N correct ou terre Respectez la distance de sécurité Evitez la mise en veille

Câbles et carcasse Alim. à découpage 10-50 kHz Equipements électroniques Ecran plat (TV ou ordinateur) x x Respectez la distance de sécurité Evitez la mise en veille

Câbles - 50 Hz Alim. à découpage 10-50 kHz Equipements électroniques Ordinateur, imprimante, fax, photocopieur … x x Sens Ph/N correct ou terre Respectez la distance de sécurité Evitez la mise en veille

Câbles - 50 Hz Alim. à découpage 10-50 kHz Equipements électroniques Purificateur d’air, brumisateur x x Eloignez des zones de repos ou de stationnement

Câbles 50 Hz - permanent Equipements ménagers Aspirateur x Sens Ph/N correct Respectez la distance de sécurité

Câbles 50 Hz - permanent Equipements ménagers Cafetière, grille-pain x x Sens Ph/N correct ou terre Respectez la distance de sécurité Coupez l’alimentation

Câbles 50 Hz - permanentChapitre I 16 VX0003 / VX0100 Catégorie Equipement Domestique Bureau Précautions / Remèdes Distance sécurité (en m) Champs électriques Equipements ménagers Fer à repasser x Respectez la mise à la terre, si existante, et la distance de sécurité

Câbles et carcasse 50 Hz - permanent Equipements ménagers Hotte aspirante x Sens Ph/N correct ou terre Respectez la distance de sécurité

Câbles et carcasse 50 Hz - permanent Equipements ménagers Lave-vaisselle, lave-linge, sèche- linge, réfrigérateur, congélateur

Sens Ph/N correct ou terre Respectez la distance de sécurité

Câbles 50 Hz - permanent Equipements ménagers Plaque de cuisson à induction x Sens Ph/N correct ou terre Respectez la distance de sécurité

Câbles 50 Hz - permanent Equipements ménagers Plaque de cuisson halogène x Sens Ph/N correct ou terre Respectez la distance de sécurité

Câbles 50 Hz - permanent Equipements ménagers Plaque de cuisson à résistance électrique ou four

Sens Ph/N correct ou terre Respectez la distance de sécurité

Câbles 50 Hz - permanentChapitre I VX0003 / VX0100 17 5.3. Niveaux de champs électriques / recommandations Graphe normes C95.1 - 2005 (public / travailleurs) :

Biologie du bâtiment (SBM-2008) Valeurs indicatives pour les zones de repos SBM-2008 (page 1) non significatif

faiblement significatif

fortement significatif

extrêmement significatif

(basses fréquences) Intensité de champs liée à la terre en V/m

< 1 1 - 5 5 - 50 > 50 Tension induite corporelle à la terre en mV < 10 10 - 100 100 - 1000

> 1000 Intensité de champs hors potentiel en V/m

< 0,3 0,3 -1,5 1,5 - 10 > 10 Les valeurs sont valables pour la plage jusqu’à et autour de 50 Hz, les fréquences plus élevées et les harmoniques distinctes sont à considérer d’un œil plus critique.

5.4. Fonction de détection de câbles sous tension Le testeur VX0100 permet de détecter le cheminement des câbles sous tension dans le domaine de la rénovation.

Plateau à 87 V/m entre 3 kHz et 1 MHz E (5v/m)Chapitre I 18 VX0003 / VX0100

6. SPÉCIFICATIONS TECHNIQUES

6.1. VX0003 Sensibilité et précision 2 gammes de sensibilité 5 à 100 V/m 100 à 2000 V/m Sélection de gamme manuelle (« RANGE ») Précision de mesure ± 10 % sur seuils LEDs Plage de fréquence Analyse de la distribution électrique 10 Hz à 3 kHz Analyse des équipements connectés au secteur 10 Hz à 3 kHz Affichage et signal sonore Affichage sur 2 échelles de 7 LEDs Affichage direct en V/m Signal sonore proportionnel au niveau du champ électrique Indicateurs « batterie faible » et « HOLD» Commandes Marche / Arrêt (avec arrêt automatique) Maintien de la mesure (« HOLD ») Marche / Arrêt signal sonore Antenne et référence Antenne « champs » intégrée au boîtier Référence de mesure du champ « individu » (par contact manuel au dos de l’appareil) Référence de mesure du champ « terre » (câble de liaison terre) 6.2. VX0100 Sensibilité et précision 2 gammes de sensibilité 1 à 200 V/m 200 à 2000 V/m Sélection de gamme automatique Précision de mesure ± 3 % ± 20 D de 40 à 800 Hz sur 10 à 100 % de la gamme Plage de fréquence Analyse de la distribution électrique 10 Hz à 3 kHz (filtre 3 kHz passe-bas) Analyse des équipements connectés au secteur 3 kHz à 100 kHz (filtre 3 kHz passe-haut) 10 Hz à 100 kHz (sans filtre 3 kHz) Affichage et signal sonore Affichage LCD 2000 points rétro-éclairé Affichage direct en V/m Signal sonore proportionnel au niveau du champ électrique Indication de la plage de fréquence de mesure Indicateurs « batterie faible » et « HOLD » Commandes Marche / Arrêt (avec arrêt automatique) Maintien de la mesure (« HOLD») Marche / Arrêt Signal sonore Sélection du filtre 3 kHz (<, >, pleine bande) Antenne et référence Antenne « champs + détection de câbles » amovible Ø 62 mm Référence de mesure du champ « individu » (par contact manuel au dos de l’appareil) Référence de mesure du champ « terre » (câble de liaison terre)Chapitre I VX0003 / VX0100 19 6.3. Sécurité CEI 61010-1 : Ed. 2 - 2001 - Isolation : classe II - Degré de pollution : 2 - Altitude : < 2000 m 6.4. Informations générales Affichage VX0003 : Bargraph à LED VX0100 : Afficheur LCD 2000 points Indicateur de pile déchargée VX0003 : la LED « HOLD » clignote. VX0100 : le symbole « » s'affiche quand la tension fournie par la pile est inférieure à la tension de fonctionnement ; les mesures ne sont alors plus garanties. Alimentation Pile : 9V, NEDA 1604, 6LR61 Autonomie typique : VX0003 : 21 h (sans signal sonore) VX0100 : 30 h (sans backlight, ni signal sonore) Dimensions Dimensions du boîtier : 163 x 63,6 x 40 mm VX0100, avec l’antenne externe : 225 x 63,6 x 40 mm Masse environ 200 g (sans la pile) 6.5. Environnement

Fonctionnement : 5 à 50°C Stockage : -40 à 70°C (sans la pile) Humidité relative : 20 à 96 % hors condensation

Immunité, Emission selon : EN 61326-1 (2006) + EN 61326-2-2 (2006) 6.6. Etat de livraison

• Appareil livré avec : pour le VX0003 : Câble de terre 5 m..................................................... HX0103 Testeur de prises................................................P01101997Z Sacoche de ceinture.................................................. HX0104 pour le VX0100 : Antenne externe champs électriques........................ HX0100 Câble de terre 5 m..................................................... HX0103 Testeur de prises................................................P01101997Z Mallette 270 x 195 x 65 mm ...................................... HX0009

PRESSIONE SU « ON »)............64
