VX0003 - Detektor METRIX - Kostenlose Bedienungsanleitung

Produkttyp	Niederfrequenz-Elektrofeldtester
Marke	Metrix (Chauvin Arnoux)
Modell	VX0003
Abmessungen (L x B x H)	163 x 63,6 x 40 mm
Gewicht (ohne Batterie)	Ca. 200 g
Stromversorgung	9V-Batterie Typ 6LR61 (NEDA 1604)
Messbereiche	5 bis 100 V/m und 100 bis 2000 V/m (manuelle Auswahl)
Frequenzband	10 Hz bis 3 kHz
Genauigkeit	± 10 % an den LED-Schwellen
Anzeige	7-LED-Balkenanzeige mit grüner (100 V/m) und roter (2000 V/m) Skala
Akustisches Signal	Tonhöhe proportional zur Feldstärke, ein-/ausschaltbar
Hold-Funktion	Hält den gemessenen Wert bis zum erneuten Drücken
Automatische Abschaltung	Nach 30 min Inaktivität (durch Tastendruck reaktivierbar)
Messreferenz	Person (Kontakt auf der Rückseite) oder Erde (mitgeliefertes Kabel)
Batteriestandsanzeige	Die LED «HOLD» blinkt
Sicherheit	IEC 61010-1, Isolierung Klasse II, Verschmutzungsgrad 2
Betriebstemperatur	5 bis 50 °C
Wartung und Reinigung	Mit einem feuchten Tuch und Seife reinigen; keine Scheuermittel oder Lösungsmittel verwenden
Garantie	2 Jahre auf Material- oder Herstellungsfehler
Lieferumfang	Gerät, Erdungskabel 5 m (HX0103), Steckdosentester (P01101997Z), Gürteltasche (HX0104)

Häufig gestellte Fragen - VX0003 METRIX

Wie schalte ich das VX0003 ein und aus?

Zum Einschalten drücken Sie die Taste ON. Zum Ausschalten halten Sie ON/OFF 2 Sekunden lang gedrückt; ein schriller Signalton ertönt, bis die Taste losgelassen wird.

Wie verwende ich die Hold-Funktion?

Drücken Sie kurz die Taste HOLD, um den gemessenen Wert zu halten. Ein erneutes Drücken gibt die Messung frei.

Wie ändere ich den Messbereich?

Verwenden Sie die Taste RANGE, um zwischen dem Bereich 100 V/m (grüne Skala) und 2000 V/m (rote Skala) umzuschalten.

Wie aktiviere oder deaktiviere ich das akustische Signal?

Drücken Sie die Taste , um das akustische Signal zu aktivieren oder zu deaktivieren. Die Tonhöhe ist proportional zur gemessenen Feldstärke.

Was tun, wenn die LED HOLD blinkt?

Das Blinken der LED HOLD zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie so bald wie möglich durch eine 9V-Batterie Typ 6LR61, da die Messungen nicht mehr garantiert sind.

Wie führe ich eine Messung mit Erdbezug durch?

Schließen Sie das mitgelieferte Erdungskabel (5 m) an die Erdungsklemme des Geräts an und verbinden Sie es mit der Erde einer Steckdose. Führen Sie dann die Messung normal durch.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus. Reinigen Sie es mit einem feuchten Tuch und Seife. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Welches Frequenzband wird gemessen?

Das VX0003 misst elektrische Felder im Bereich von 10 Hz bis 3 kHz.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, die automatische Abschaltung erfolgt nach 30 Minuten ohne Tastendruck. Ein Signalton ertönt 2 Sekunden vor dem Ausschalten. Drücken Sie eine Taste, um es wieder zu aktivieren.

Was tun, wenn die Messungen abnormal erscheinen?

Überprüfen Sie den Batteriestand (ggf. ersetzen). Achten Sie darauf, das Gerät während der Messung nicht schnell zu bewegen, da dies Störungen verursachen kann. Konsultieren Sie auch das Kapitel Diagnose und Abhilfe der Bedienungsanleitung.

BEDIENUNGSANLEITUNG VX0003 METRIX

Prüfer fur NF elektrische Felder

Prüfer für NF elektrische Felder

Prüfer für NF elektrische Felder

Bedienungsanleitung Kapitel III - S. 38

1. ALLGEMEINE ANWEISUNGEN 39

1.1.V ORSICHTS-UND SICHERHEITSMA#NAHMAHMANEN 39
1.1.1.Vor dem Gebrauch 39
1.1.2. Wahrend des Gebrauchs 39
1.1.3. Instandhaltung 39
1.2.G ARANTIE 39
1.3.W ARTUNG 40

2. BESCHREIBUNG DES GERÄTS 41

2.1.VX0003. 41

2.1.1. Vorderseite. 41
2.1.2 Anschlussleiste 41

2.2.VX0100. 42

2.2.1. Vorderseite 42
2.2.2. Anschlussleiste 42

2.3.R OCKSEITE (VX0003 UNDVX0100) 43

2.3.1. Einlagen, Ersetzen der Batterie 43

3. ALLGEMEINE BESCHREIBUNG 44

3.1.VX0003 44
3.2.VX0100 45

4. BESCHREIBUNG DER FUNKTIQSWEISE 46

4.1.E INSATZ. 46

4.1.1. 1. Methode: Bezug zur Person.. 46
4.1.2. 2. Methode: Bezug zur Erde 46

5.1.A BHILFEN IN ELEKTRISCHEN ANLAGEN 48
5.2.A USRUSTUNGEN/SICHERHEITSENTFERNUNGENUND
VORSICHTSMABNAHMSN. 49
5.3.P EGELEELEKTRISCHER FELDER /EMPFEHLUNGEN....53
5.4.D ASERFASSENVONKABELNUNTERSPANNUNG....53

6. TECHNISCHE SPEZIFIKATIONEN. 54

6.1.VX0003. 54
6.2.VX0100. 54

6.3.S ICHERHEIT 55
6.4.A LLGEMEINEINFORMATIONEN.. 55
6.5.U MGEBUNG 55

6.5.1. Temperatur 55
6.5.2. E.M.V. 55
S.L IEFERZUSTAND 55

1. ALLGEMEINE ANWEISUNGEN

1.1. Vorsichts- und Sicherheitsmaßnahmen

1.1.1. Vor dem Gebrauch

Sie haben ein Testgerät für elektrische Niederfrequenzfelder erworben. Wir danken Ohnen für Ihr Vertrauen in unsere Produkte.

Dieses Gerat entspricht den Sicherheitsnormen fur elektronische Messgeräte IEC 61010-1 - Version 2 (2001).

Für ihre Sicherheit und die des Gerats, halten Sieitte alle in.
diesen Handbuch beschriebenen Anweisungen ein.

Auf dem Gerät stehende Symbole:

Achtung: Potenzielle Gefahr
Bitte beachten sie die Funktionsbeschreibung, um die Art der potenziellen Gefahren und der zum Vermeiden dieser Gefahren nötigen Maßnahmen zu kennen.

Erdungsklemme

Abfalltrennung fur das Recycling von elektrischem und elektronischen Material. Gemäß der Richtlinie WEEE 2002/96/EG: damit nicht mit dem Hausmüll entsorgt werden.

Entspricht den EU-Richtlinien

Funktioniert mit einer Batterie zu 9 V (6LR61)

Antenne

Akustisches Signal

1.1.2. Wahrend des Gebrauchs

Verwenden Sie ausschließlich das mitgelieferte Zubehör (Sensor und Kabel), das den Sicherheitsnormen entspricht (EN 61010-031).

1.1.3. Instandhaltung

Schalten Sie das Gerät aus. Reinigen Sie das Gerät mit einem feuchten Tuch und Seite. Verwenden Sie auf keinen Fall schuemende Produkte oder Lösemittel.

1.2. Garantee

In Übereinstimmung mit unseren Allgemeinen Geschäftsbedingungen, verfügt das Material über eine 2-Jahres-Garantie gegen Material- oder Herstellungsmängel.

Die Garantie verfallt bei:

1. einem unsachgemäßen Gebrauch des Materials oder wenn es gemeinsam mit einer nicht kompatiblen Ausrüstung verwendet wird;
2. Änderungen, die an dem Material ohne ausdrückliche Genehmigung der technischen Stellen des Herstellers vorgenommen wurde;
3. Eingriffen eines Dritten, der vom Hersteller nicht zugelassen wurde;

Kapitel III

1. Anpassung an eine besondere Anwendung, die von der Definition des Materials oder im Handbuch nicht vorgesehen ist;
2. Sturz, Herunterfallen oder Überschwemmung.

1.3.Wartung

Reparatur unter Garantie oder nach Ablaufen der Garantie

Für alle Reparaturen vor oder nach Ablauf der Garantie, senden Sieitte das Gerat an ihren Handler.

2. BESCHREIBUNG DES GERÄTS

2.1.VX0003

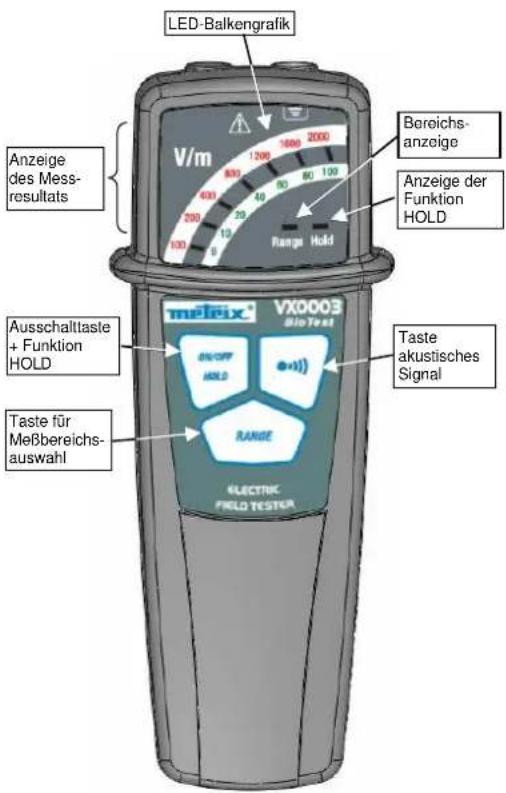

2.1.1. Vorderseite

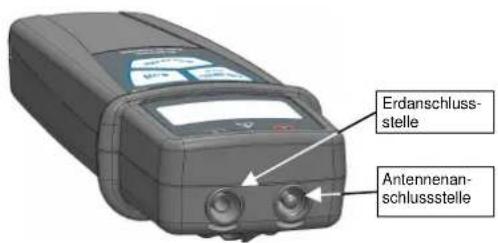

2.1.2. Anschlussleiste

VX0003/VX010041

2.2.VX0100

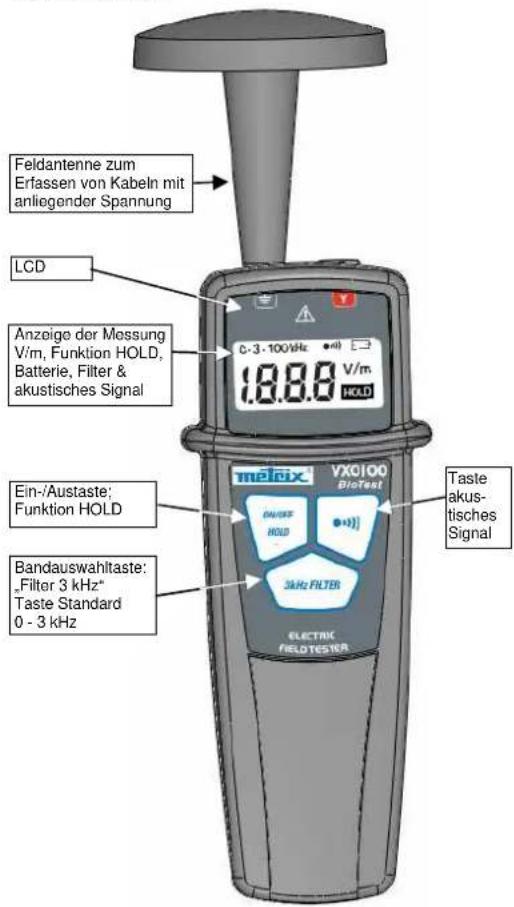

2.2.1. Vorderseite

2.2.2. Anschlussleiste

42 VX0003/VX0100

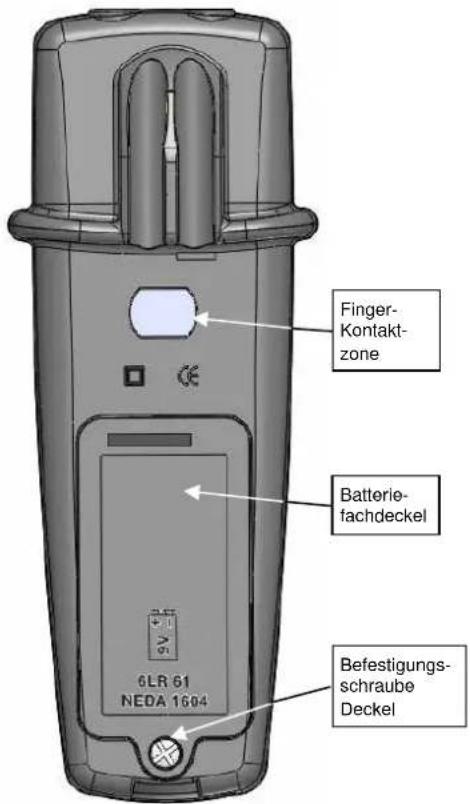

2.3. Rückseite (VX0003 und VX0100)

2.3.1. Einlagen, Ersetzen der Batterie

Die 9 V-Batterie, Typ 6LR61 NEDA 1604, muss ersetzt werden, sobald der niedrige Ladezustand der Batterie angezeigt wird, anderenfalls kann keine Gewähr für die Messungen gegeben werden:

VX0003:Blinken von"HOLD

VX0100:Anzeige des Symbols

Um Zugang zur Batterie zu erhalten, mit einem Werkzeug die Schraube und dann den Deckel entfern.

3. ALLGEMEINE BESCHREIBUNG

Die Prüfer VX0003 und VX0100 sind einpolige, kapazitive Geräte, das heißt, dass sie einseitige Messungen gegen die Masse ausführten. Der Anschluss dieser Prüfgeräte mit dem Eingangsversteller, als Wender montiert, erlaubt es, einen sehr geringen Potenzialunterschied an den Klemmen der Antenne zu garantieren, und daß die zu messenden Felder nicht zu beeinflussen.

Die Messmasse kann über einen Kontakt mit dem Finger des Bedieners auf dem entsprechenden Bereich auf der Rückseite oder durch Erden des Gerats referenziert werden.

Bitte bechten Sie, dass die Stärke eines elektrischen Felds zu der Entermung von seiner Quele umgekehrt proportional ist (10 V/m gemessen in 1 m Abstand entsprechen 100 V/m gemessen in 10 cm Abstand).

3.1.VX0003

Dieser Prüfer zeigt den Wert des elektrischen Niederfrequenzfelds an. Die Messungen erfolgen in dem Frenzband 10Hz - 3kHz

Achtung: Ein schnerles Verlagern des Prüfgeräts verursacht das Erfassen elektrischer Störfelder.

Das Gerät verfügt über die folgenden zusätzlichen Funktionen:

Akustisches Signal: Akustische Anzeige des Pegels der gemessenen Felder. Die Emissionshöhe ist zur Stärke der gemessenen Felder proportional.Aktivieren und deaktivieren Sie die Taste

Hold: Halten des gemessenen Werts bis zu einem neuen Druck auf die Taste „HOLD". Aktivieren und deaktivieren Sie durch einen kurzen Druck auf die Taste „HOLD".

Bereich: Manuelle Auswahld des Bereichs 100 V/m oder 2000 V/m mit der Taste _RANGE":

-Bereich 100 V/m grune Skala

• Bereich 2000 V/m → rote Skala

Bereichswechsel mit der Taste RANGE

Low bat: Ladezustand der Batterie schwach: das Symbol "HOLD" blinkt.

Auto-off: Automatisches Ausschalten des Geräts nach 30 Minutes, wenn keine Taste des Geräts betätig wird (das Gerät wird durch einen Druck auf eine seiner Tasten wieder aktiviert). Ein akustisches Signal erlönt 2 s vor dem automatischen Abschalten.

Stoppen des VX003:

Drücken Sie die Taste "ON/OFF" 2 s lang; ein schrilles akustisches Signal ertont, bis die Taste ausgelassen wird.

3.2.VX0100

Das Prüfgerät misst elektrische Niederfrequenzfelder.

Die Messungen konnen in den folgenden Frequenzbereichen ausgeführten werden:

10 Hz - 3 kHz → Anzeige: 0 - 3 kHz

3 kHz - 100 kHz → Anzeige: 3 kHz - 100 kHz

10 Hz - 100 kHz→ Anzeige: 0 - 100 kHz

Achtung: Ein Schnelles Verlagern des Prüfgerats verursacht das Erfassen elektrischer Störfelder.

Das Gerat verfügt über die folgenden zusätzlichen Funktionen:

Akustisches Signal: Akustische Anzeige des Pegels der

gemessenen elektrischen Felder. Die

Emissionshöhe ist zur Stärke der

gemessen Felder proportional.

Aktivieren und deaktivieren Sie mit der Taste

<

Hold: Halten des gemessenen Werts bis zu einem

neuen Druck auf die Taste "HOLD".

Aktivieren und deaktivieren Sie durch einen

kurzen Druck auf die Taste „HOLD'

Filter: Aufeinanderfolgende Änderungen durch

Drucken auf die Taste FILTER

Messungen in den Bändern:

1) 10 Hz - 3kHz

2)3kHz-100kHz

3)10Hz-100kHz

Hinweis: Auf dem LCD wird das

ausgewählte Frequenzband angezeigt.

Bereich: Die Auswahl des Bereichs (200 oder

(200V/m) erfolgt automatisch

Low bat: be schwachem Batterieladezustand

angezeigt

Auto-off: Automatisches Ausschalten des Geräts

nach 30 Minuten, wenn keine Taste des

Gerats betaligt wird (das Gerat wird durch

Leinen Druck auf eine seiner Tasten wieder.

aktiviert). Ein akustisches Signal eront 2 s

vor dem automatischen Abschalten

Hintergrundbeleuchting: Schaltet sich beim Starten des

Gerats ein.

Automatisches verzogertes Erlöschen (15 s).

Wiederaktivieren durch Betätigen einer der

Tasten.

Hinweis: bei der Funktion, wird die

Hintergrundbeleuchtung deaktiviert.

Stoppen des VX0100:

Halten Sie die Taste „EIN/AUS" etwa 2 s gedrück; das LCD

zeigt "OFF" an, ein schrilles akustisches Signal ertont, bis die

Taste wieder ausgelassen wird.

4. BESCHREIBUNG DER FUNKTIQSWEISE

4.1. Einsatz

Zum Messen elektrischer Felder mit den Prüfgeräten VX0003 / VX0100 gibt es zwei Methoden.

4.1.1. 1. Methode: Bezug zur Person

Halten Sie das Prüfgerät mit einem direkten Kontakt eines Fingers auf dem entsprechen den Bereich auf der Rück-nde seite des Gerats. Zum Ausführren der Messung, lesen Sie den Absatz, der Ihrem Gerätmodell entspricht.

4.1.2. 2. Methode: Bezug zur Erde

Prufen Sie mit dem Steckdosenprügerat das Vorliegen der Erdung. Verbinden Sie das Prufgerat für elektrische Felder mit dem Erdungspol einer Steckdose mit dem 5 m langen Kabel, das mit dem Gerat gefelert wird. Zum Ausführren der Messung,esen Sie den Absatz, der Ihr Gemarzt entspricht.

4.2. Einsatzalen (Drucken auf „ON")

4.2.1.VX0003

1. Phase: Testen der LEDs

1. Die grüne LED "RANGE" und die rote LED "HOLD" sowie die LED 2000 V/m schalten sich während etwas 2s ein.
2. Danach schalten sich alle LEDs während etwas ein.

2. Phase: Automatisches Konfigurieren des Bereichs beim Starten

1. Die grüne LED RANGE" wird rot.
2. Anzeige des Bereichs: Standardmäbig 2000 V/m, rote Messskala.
3. Die LED "HOLD" stoppt.

(1)

Wenn die Messwerte >120% ihres Nennbereichs erreichen, blinkt die LED „RANGE" und das akustische Signal stoppt.

4.2.2.VX0100

1. ON" wird auf dem LCD während etwas angezeigt.
2. Alle Segmente werden während etwas angezeigt.
3. Die Messungen werden angezeigt.

Wenn Sie die Taste „ON“ gedrück gehalten, zeigt das VX0100 die Softwareversion an und gehen dann zum Schritt 3 weiter. Wenn die Messwerte >120 % des Bereichs erreichen, zeigt das VX0100 „OL“ an und das Segment V/m blinkt.

46 VX0003/VX0100

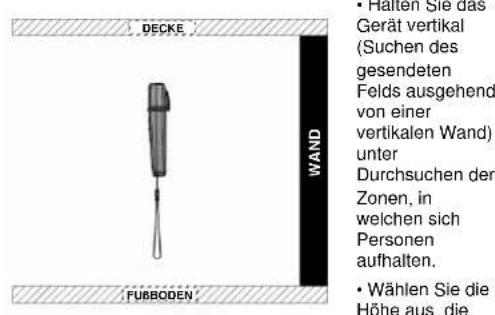

4.3. Funktionseise des VX0003

der möglichen Lage des Kopfs der Person wenn sie sich an thisem Ort aufhalten.

• Arbeitsen Sie dann mit horizontalem Abtasten des Raums in Bezug zu den potenziellen Quellen weiter.
• Suchen Sie die Höchstwerte des Felds, entweder ausgegeh vom Balkendiagramm oder von der Höhe des Tons, den das akustische Signal erreicht.
• Bei Quellen auf dem Boden oder an der Decke, wechseln Sie die Position des Gerats so, dass die Elektrode des Sensors zu diesen Flächen parallel ist:

-FuBboden VX0003 in horizontaler Position, Abesen auf der Oberseite.

• Decke VX0003 in horizontaler Position, Ablesen auf der Unterseite.

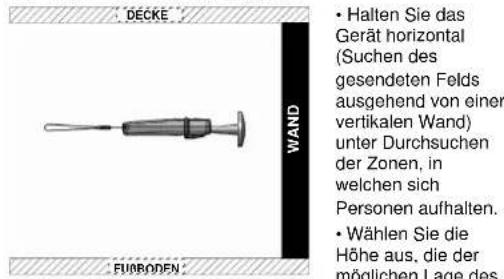

4.4. Funktionseise des VX0100

Kopfs der Personen entspricht, wenn sie sich an thisem Ort aufhalten.

• Arbeitsen Sie dann mit horizontalem Abtasten des Raums in Bezug zu den potenziellen Quellen weiter.
• Suchen Sie die Höchstkwerte des Felds, entweder ausgehend vom LCD oder von der Höhe des Tons, den das akustische Signal erreicht.
• Bei Quellen auf dem Boden oder an der Decke, wechseln Sie die Position des Gerats so, dass die Elektrode des Sensors zu diesen Flächen parallel ist:

Das LCD ist über ein elektrisches Feld von 3000 V/m nicht nutzbar. Das Funktionieren des LCD wird wiederhergestellt, wenn das elektrische Feld niedriger wird als dieser Wert.

VX0003/VX010047

5. DIAGNOSE UND ABHILFEN

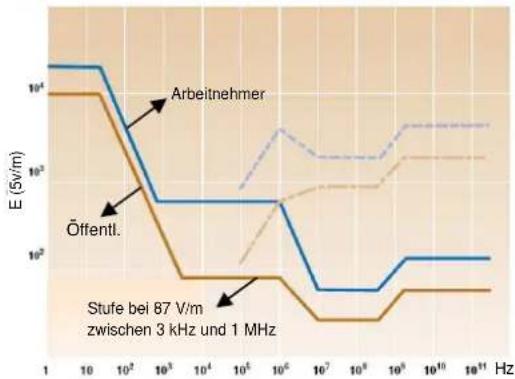

Die Prüfgerade messen die Stärke der elektrischen Felder „RMS" in V/m und kontrollierten diese in Übereinstimmung mit den derzeitigen und künftigen Normen und Richtlinien:

• Empfehlungen der OMS / ICNIRP (Weltgesundheitsbehörde)
  Führer zum Erstellen der Limits für die Exposition mit elektrischen, magnetischen und elekromagnetischen Feldern - Veröffentlichung: NG 182 - 1. Quartal 2001.
• IEEE C95.6-2002 (Internat. Norm - Öffentlich, Bereich 0-3 kHz) Sicherheitsniveau in Zusammenhang mit der Personenexposition mit elektramagnetischen Feldern 0-3 kHz - Veröffentlichung: Oktober 2002.
• Europäische Richtlinie 1999/519/EG (Öffentlich, Bereich 0-100 kHz und darüber). Elektrohaushaltsgeräte und ähnliche Geräte elektron magnetische Felder. Bewertungs- und Messmethoden - Veröffentlichung: Juli 2004, Oktober 2006.
• Europäische Richtlinie 2004/40/EG (Arbeitnehmer, Bereich 0 - 100 kHz und darüber).
• Mindestvorschriften zum Schutz von Sicherheit und Gesundheit der Arbeitnehmer vor der Gefährung durch physikalische Einwirkungen (elektromagnetische Felder) - Veröffentlichung: April 2004.
  Norm-Entwurf 2010, EN IEC 62493 (Beleuchtungssysteme) Beurteilung einer Beulechungsausrüstung hinsichtlich der Personenexposition mit elektron magnetischen Feldern - Veröffentlichung: lauft.
• Norm EN50366, dann IEC 62233 für 2012 (Elektrohaushaltsgeräte) Verfahren zur Messung der elektromagnetischen Felder von Haushaltgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern - Veröffentlichung: Januar 2007.

5.1. Abhilfen in elektrischen Anlagen

1. Schlieben Sie die Erdungen der elektrischen Anlage ordnungsgemäß an und kontrollieren Sie sie.
2. Kontrollieren Sie die Pegel der gesendeten elektrischen Felder (siehe Empfehlungen in § 5.3).
3. Für Ausrüstungen ohne Erdungsanschluss, prufen Sie die korrekte Anschlussrichtung Ph/N. Ist sie umgekehrt, wird ein viel stärkeres Feld gesendet

(zum Beispiel: Nachtischlampe mit einpoligem Schalter).

1. Verwenden Sie Vorrichtungen, die elektrische Felder einschranken:

Vorverdrahtete Mantel mit geschirmten Phasenleitern H07-VU.
- geschirmte Leiter und Kabel. Diese Kabel erfüllen ihre Aufgabe komplett, wenn ihre Schirme mit den Erdungsnetzen verbunden werden. Das elektrische Feld wird dank der an die Erdung angeschlossenen Schirmung zum Boden hin abgeleitet.
Gerätegehäuse mit einer Metallabschirmung, an der Rückseite des Gehäuses zusammengebaut. Das erlaubt das Verringern der elektrischen Abstrahlungen der Einheiten aus Gehäuse + Kabel + Gerät.
- eine zweipolige automatische Abschaltvorrichtung. Das ist ein Gehäuse, das nach der dem Raumstromkreislauf entspruchenden Sicherung angebracht wird. Es ist dazu bestimmt, die Spannung, die die elektrischen Felder verursacht, ab dem Augenblick abzuschalten, in dem das letzte Gerät oder die letzte Beleuchtungsvorrichtung ausgeschaltet wird. Es stellt die Stromversorgung wieder her, sobald in dem Raum ein Schalter betagt wird.
5. Positionieren Sie eventuelle Feldquellen in einem Sicherheitsabstand von den Bereichen, in welchen sich Personen länger aufhalten oder umgekehrt (siehe Beispiele im § 5.2).

48 VX0003/VX0100

5.2. Ausrüstungen / Sicherheitsentfernungen und Vorsichtsmaßnahmen

• Um für erhotsamen Schlaf und allgemeines Wohlfobfinden im Haus zu sorgen, muss die Stärke der elektrischen Felder in den Ruhe- und Schlafbereichen

eingeschränkt werden

Die Stärke der elektrischen Felder ist zur Entfernung umgekehrt proportional.

Kapitel III

Kategorie	Ausrüstung	Haushalt	Büro	Vorsichtsmaßnahmen / Abhilen	Sicherheits-entwicklung (in m)	Elektrische Felder
Heizung Klimaanlage, Wärmeduppe	x x		Van Ruhe- und Aufenthalsbereichen entfern	1	Kabel50 Hz - ständig
Heizung Elektrische Bodenheziehung	x		Wählen Sie eine andere Heizungsösung aus	3	Kabel50 Hz - ständig
Heizung Elektrischer Haizkürpar	x x		Richtung Ph/N OK Von den Ruhebereichen entfern	1	Kabel und Gehäuse50 Hz - ständig
Heizung Geschlossener Ventilator	x		Phase mit geordeter Schirmung Von den Ruhebereichen entfern	1	Kabel50 Hz - ständig
Netzstrom-verteitung	Mehrachsteckdose	x x		Einheit mit Erdung, geschrimte Mehrachsteckdose	0,3	Kabel und Anschlüsse50 Hz - ständig
Netzstrom-verteitung	Stromkabel, Steckdosen, Schalter	x x		Phase mit geordeter Schirmung Schrimmente Gehäuse geerdet	1	Kabel50 Hz - ständig
Netzstrom-verteitung	Stromzähler und -tafel	x		Van Ruhe- und Aufenthalsbereichen entfern	1	Anschlüsse50 Hz - ständig
Netzstrom-verteitung	Stromleitungen 240 V, 20 kV, 63 kV, 90 kV, 250 kV, 400 kV	x x		Die Sicherheitsentwicklung einhalten	10, 30, 80.120, 200, 350	Kabel50 Hz - ständig

VX0003/VX010049

Kategorie	Ausrüstung	Haushalt	Büro	Vorsichtsmaßnahmen / Abhilfen	Sicherheitsentwicklung (in m)	Elektrische Felder
Netzstromverteilung	Stromwerke-Niederspannungsstransformator	x x		Die Sicherheitsentwicklung einhalten	10	Kabel und Anschlüsse50 Hz - ständig
Beleuchtung Niederspannungssparlampe	Niederspannungssparlampe	x x		Phase mit geordeter Schirmung oder zweipoliger Schalter	0,8	Schaltnetzteil10-50 kHz - permanent
Beleuchtung Halogen 230 V (auf Ständer...)	Halogen 230 V (auf Ständer...)	x		Richtung PhvN OK oder zweipoliger Schalter	0,6	Kabel50 Hz - ständig
Beleuchtung Halogen Niederspannung Delo od. Būrolampe (Tralo, Kabel)	Halogen Niederspannung Delo od. Būrolampe (Tralo, Kabel)	x x		Richtung PhvN OK oder zweipoliger Schalter	1	Kabel50 Hz - ständig
Beleuchtung Nachtischlampe, Leselampe am Kopfende des Betts	Nachtischlampe, Leselampe am Kopfende des Betts	x		Richtung PhvN OK oder zweipoliger SteckerDie Sicherheitsentwicklung einhalten	0,6	Kabel und Bewehrung50 Hz - ständig
Beleuchtung Deckenleuchtte ohne Erdlung	Deckenleuchtte ohne Erdlung	x x		Richtung PhvN OK oder zweipoliger SteckerDie Sicherheitsentwicklung einhalten	1,5	Kabel und Bewehrung50 Hz - ständig
Beleuchtung Kompakt-Leuchtstofffröhre	Kompakt-Leuchtstofffröhre	x x		Phase mit geordeter Schirmung oder zweipoliger Schalter	0,8	Schalt - Netzteile10-50 kHz - ständig
Gebäude-ausrüstung	Lift (Maschinenraum)	x x		Die Sicherheitsentwicklung einhalten	2	Kabel und Anschlüsse50 Hz - ständig

50VX0003；VX0100

Kapitel III

Kategorie	Ausrüstung	Haushalt	Büro	Vorsichtsmaßnahmen / Abhäften	Sicherheits-entwicklung (in m)	Elekttrische Felder
Gebäude-ausrückstürgung	Tor (Garage) oder motorisierter Rolliaden	x		Begangener Bereich (OK) oder von den Ruhebereichen entnet	1	Kabel50 Hz - ständig
Elektronische Ausrückstürgungen	Aquarium (Beleuchting, Pumpe...)	x x		Richtung Ph/N OKVon den Ruhebereichen entnet	1,5	KabelSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Stareanlage, Veränder, Radio, Spelkonsole	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentfernung einhaltenStandby-Zustand vermeiden	1	Kabel - 50 HzSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Auflagogät, Handy	x x		Von Ruhe- und Aufenthalsbereichen entnet	1	KabelSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Kathodenstrahlröhre(Femsehergät oder Computer)	x x		Richtung Ph/N OK oder ErdungDie Sicherheitsentfernung einhaltenStandby-Zustand vermeiden	1	Kabel und GehäuseSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Flachbildschirm (Femsehergät oder Computer)	x x		Die Sicherheitsentfernung einhaltenStandby-Zustand vermeiden	1	Kabel - 50 HzSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Computer, Drucker, Fax,Fotokopiergerät...	x x		Richtung Ph/N OK oder ErdungDie Sicherheitsentfernung einhaltenStandby-Zustand vermeiden	1	Kabel - 50 HzSchaltnetzeil 10-50 kHz
Elektronische Ausrückstürgungen	Luftreiner, Zerstüber	x x		Von Ruhe- und Aufenthalsbereichen entnet	1	Kabel50 Hz - ständig

VX0003/VX010051

Kategorie	Ausrüstung	Haushalt	Büro	Vorschlumsmaßnahmen / Abhilfen	Sicherheitsentwicklung (in m)	Elektrische Felder
Haushaltsgeräte	Staubsauger	x		Richtung Ph/N OKDie Sicherheitsentwicklung einhalten	1	Kabel50 Hz - ständig
Haushaltsgeräte	Kaffeemaschine, Toaster	x x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhaltenStromversorgung ausschalten	1	Kabel50 Hz - ständig
Haushaltsgeräte	Bügeleisen	x		Erdung einhalten, wenn sie existiert und die Sicherheitsentwicklung	1	Kabel und Gehäuse50 Hz - ständig
Haushaltsgeräte	Dampflabzugahube	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhalten	1	Kabel und Gehäuse50 Hz - ständig
Haushaltsgeräte	Geschirrspüler, Waschmaschine, Wäschtelrockner, Köhlschrank, Tierkühler	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhalten	1	Kabel50 Hz - ständig
Haushaltsgeräte	Induktionskochplatte	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhalten	1	Kabel50 Hz - ständig
Haushaltsgeräte	Halogenkochplatte	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhalten	1	Kabel50 Hz - ständig
Haushaltsgeräte	Kochplatte mit elektrischem Widerstand oder Backofen	x		Richtung Ph/N OK oder ErdungDie Sicherheitsentwicklung einhalten	1	Kabel50 Hz - ständig

52VX0003：VX0100

5.3. Pegel elektrischer Felder / Empfehlungen

Grafik Normen C95.1 - 2005 (Öffentlich / Arbeitnehmer:

Gebäudebiologie (SBM-2008)

Richtwerte für Ruhebereiche SMB 2008 (Seite 1)
	notiert	schwach	extrem
	signifikant	signifikant	signifikant
AFELDER, WELLEN, STRAHLUNG
1 ELEKTRISCHE
MECHSELSTROMFELDER (Niederfrequenz)
Mit der Erdung verbundene Feldsträke in V/m	< 1	5 5 - 50 > 50
Induzierte Körperspannung an der Erdung in mV	< 10	- 100 100 - 1000	> 1000
Feldsträke potentialfrei in V/m	< 0,3	3-1,5 1,5 - 10 > 10

Die Werte gelten für den Bereich bis um 50 Hz, höhere Freqenzen und getrennte
Harmonische sind kritischer zu untersuchen.

5.4. Das Erfassen von Kabeln unter Spannung

Das Prügerat Modell VX0100 erlaubt das Erfassen des Verlaufs von Kabeln mit anliegender Spannung fur den Bereich der Gebäudesanierung.

6. TECHNISCHE SPEZIFIKATIONEN

6.1.VX0003

Empfindlichkeit und Prazision

2 Empfindlichkeitsbereiche 5 bis 100 V/m

100 bis 2000 V/m

Bereichauswahl manuell (RANGE)

Messprazision ± 10% auf LEDs Schwellenwerten

Frequenzbereich

Analyse der Stromverteilung 10 Hz bis 3 kHz

Analyse der an den Netzstrom angeschlossenen

Ausrüstungen 10 Hz bis 3 kHz

Anzeige und akustisches Signal

Anzeige auf 2 Skalen zu 7 LEDs

Direktanzeige in V/m

Akust. Signal proportional zum Pegel des elektrischen Felds

Anzeigen Batterie schwach und HOLD

Bedienelemente

Ein/Aus (mit automatischem Abschalten)

Halten der Messung (_nHOLD^u)

Ein/Aus des akustischen Signals

Antenne und Bezug

Feld-Antenne, in das Gehäuse eingebaut

Bezug der Feldmessung „Person" (durch manuelles Berühren

auf der Rückseite des Gerats)

Bezug der Feldmessung „Erde" (Erdanschlusskabel)

6.2.VX0100

Empfindlichkeit und Prazision

2 Empfindlichkeitsbereiche 1 bis 200 V/m

200 à 2000 V/m

Bereichsauswahl automatisch

Messprazision ± 3% ± 20 D von 40 bis 800 Hz

auf 10 bis 100% des Bereichs

Frequenzbereich

Analyse der Stromverteilung

10 Hz bis 3 kHz (3 kHz-Tiefpassfilter)

Analyse der an den Netzstrom angeschlossenen

Ausrüstungen

3 Hz bis 100 kHz (3 kHz-Hochpassfilter)

10 Hz bis 100 kHz (ohne 3 kHz-Filter)

Anzeige und akustisches Signal

LCD 2000 Punkte mit Hintergrundbeleuchting

Direktanzeige in V/m

Akust. Signal proportional zum Pegel des elektrischen Felds

Anzeige des Frequenzmessbereichs

Anzeigen „Batterie schwach" und „HOLD"

Bedienelemente

Ein/Aus (mit automatischem Abschalten)

Halten der Messung (HOLD)

Ein/Aus des akustischen Signals

Auswahldes 3kHz -Filters (< , > ,komplette Bandbreite)

Antenne und Bezug

Antenne ,Feld + Kabelerfassung" abnehmbar 62 mm

Bezug der Feldmessung „Person" (durch manuelles Berühren

auf der Rückseite des Geräts)

Bezug der Feldmessung „Erde" (Erdanschlusskabel)

6.3. Sicherheit

IEC 61010-1: Ausg. 2 - 2001
- Isolation: Klasse II
- Verschmutzungsgrad: 2
- Seehöhe: < 2000 m

6.4. Allgemeine Informationen

Display

VX0003:LED-Balkengrafik

VX0100: LCD 2000 Punkte

Anzeige für schwachen Batterieladezustand

VX003: die LED"HOLD" blinkt.

VX0100: Das Symbol «→» wird angezeigt, wenn die von der Batterie gefelte Spannung unter die Betriebsspannung fäll; ab dem Anzeigen des Symbols können die Messwerte nicht mehr garantiert werden.

Stromversorgung

Batterie: 9 V, NEDA 1604, 6LR61

Typische Autonomie:

VX0003: 21 Std. (ohne akustisches Signal)

VX0100: 30 Std. (ohne Hintergrundbeleuchtung und

akustisches Signal)

Abmessungen

Gehäuse: 163 × 63.6 × 40 ~mm

VX0100, mit ext. Antenne: 225 x 63.6 x 40 mm

Gewicht

ca. 200 g (ohne Batterie)

6.5. Umgebung

6.5.1. Temperatur

Betrieb: 5 bis 50 °C

Lagerung: -40 bis 70^ (ohne Batterie)

Rel. Luftfeuchtigkeit: 20 bis 96% kondensatfrei

6.5.2. E.M.V.

Unempfindlichkeit, Emission gemäß:

EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Lieferzustand

• Das Gerät wird geliefert mit:

für das VX0003:

Erdungskabel 5 m. HX0103

Stockdosingtester .P011019972

Gurteltasche HX0104

für das VX0100:

Externe Antenne elektrische Felder.. HX0100

Erdungskabel 5 m. HX0103

Steckdosentester P01101997Z

Kofferchen 270× 195× 65mm . HX0009

• Optional:

für das VX0003:

Kofferchen 270 x 195 x 65 mm.. HX0009

für das VX0100:

Gurteltasche HX0104

Leitende Stange (^*) . P01102084

Adapter for Stange (x 2) P01102034

(*) Verwenden Sie nur mit geliefertem HX0103 Kabel.

SOMMARIO

1. ISTRUZIONI GENERALI 57

6. SPECIFICHE TECNICHE

6.1.VX0003
