Type de produit	Codeur incrémental (décodeur numérique)
Marque	IFM
Modèle	RV6132
Fonction principale	Conversion du mouvement de rotation en séquences d'impulsions
Tension d'alimentation	5 V (sortie TTL) ou 10...30 V (sortie HTL) selon version
Nombre de pas (impulsions par tour)	Selon étiquette (non spécifié)
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Calculée par n_max = (f_max × 60) / Z (Z = nombre de pas)
Sorties	TTL 20 mA (version 5 V) ou HTL 50 mA (version 10...30 V)
Protection	Contre court-circuit entre sorties et U_N/U_P pendant <1 mn
Montage	Utiliser un accouplement flexible entre le codeur et le moteur
Raccordement électrique	Câble blindé ; mettre l'installation hors tension avant branchement
Longueur maximale du câble	100 m (version 5 V), 50 m (version 10...30 V)
Distance minimale des sources parasites	Environ 20 cm
Mise à la terre	Relier boîtier, connecteur et électronique via le blindage
Sécurité	Mettre l'installation hors tension avant montage ou raccordement
Entretien	Aucun entretien particulier requis
Informations générales	Notice d'utilisation disponible au format PDF

FOIRE AUX QUESTIONS - RV6132 IFM

Quel type de produit est le IFM RV6132 ?

C'est un codeur incrémental également appelé décodeur numérique, qui convertit le mouvement de rotation en impulsions électriques.

Quelle est la tension d'alimentation du RV6132 ?

La tension d'alimentation dépend de la version : 5 V pour la sortie TTL ou 10...30 V pour la sortie HTL. Consultez l'étiquette de l'appareil.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend du nombre de pas (Z) et de la fréquence : n_max = (f_max × 60) / Z.

Comment monter le codeur RV6132 ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Évitez les coups sur l'arbre.

Comment raccorder électriquement le RV6132 ?

Mettez l'installation hors tension avant le raccordement. Utilisez un câble blindé et respectez le branchement indiqué sur le boîtier. La longueur maximale du câble est de 100 m pour la version 5 V et 50 m pour la version 10...30 V.

Quels sont les signaux de sortie disponibles ?

Pour la version 5 V : sortie TTL 20 mA. Pour la version 10...30 V : sortie HTL 50 mA. Les sorties sont protégées contre les courts-circuits.

Faut-il mettre à la terre le codeur ?

Oui, il est indispensable de relier le boîtier du codeur, le connecteur et l'électronique d'exploitation via le blindage et de les connecter à la terre.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Que faire en cas de court-circuit ?

Les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins d'une minute. Si le défaut persiste, vérifiez le câblage.

Où trouver la notice complète du RV6132 ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

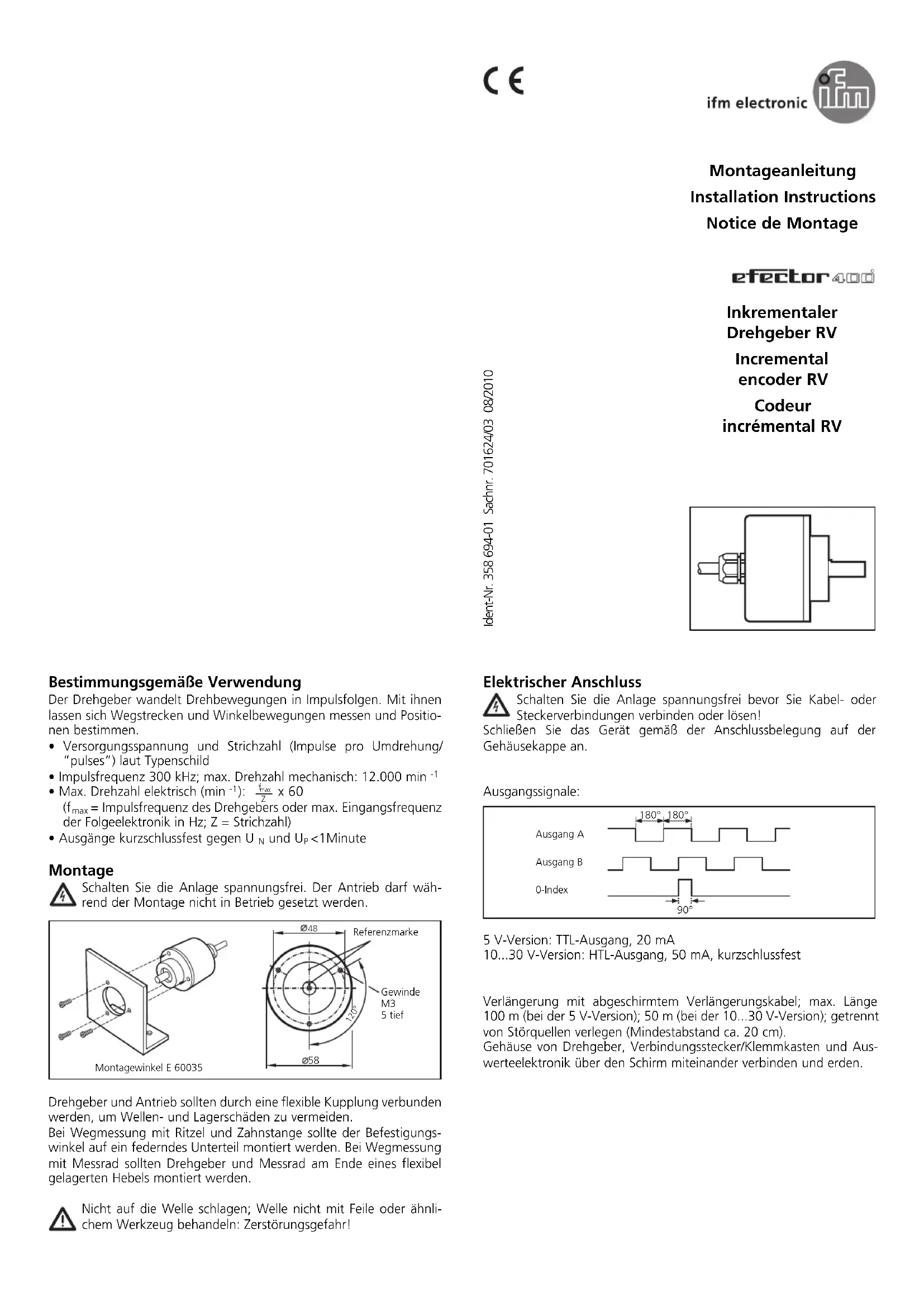

MODE D'EMPLOI RV6132 IFM

efector400

Inkrementaler

Drehgeber RV

Incremental

encoder RV

Codeur

incrémental RV

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette • Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/mn
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 (f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

⚠️ Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

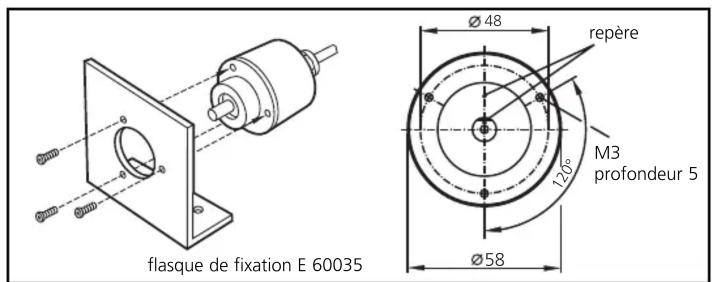

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

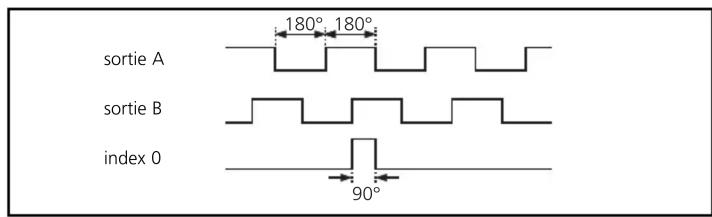

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre un court-circuit

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
