RC6037 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	RC6037
Type de produit	Codeur incrémental (décodeur numérique)
Fonctions principales	Conversion de mouvement de rotation en impulsions, mesure de déplacements linéaires et angulaires, détection de positions
Tension d'alimentation	5 V DC (version TTL) ou 10-30 V DC (version HTL) selon étiquette
Fréquence d'impulsions	300 kHz
Vitesse de rotation maximale mécanique	12 000 tr/min
Vitesse de rotation maximale électrique	Dépend du nombre de pas et de la fréquence d'entrée (n_max = f_max / Z × 60)
Nombre de pas (impulsions par tour)	Selon étiquette sur l'appareil
Sorties	Sortie A, sortie B, index 0 ; TTL 20 mA (version 5 V) ou HTL 50 mA (version 10-30 V), protégées contre les courts-circuits
Protection court-circuit	Oui, entre sorties et U_N ou U_P pendant moins de 1 minute
Diamètre du flasque de fixation	42 mm
Profondeur de perçage pour vis M3	5 mm, selon repère (angle 30°)
Connectique	Câble blindé ou connecteur, selon version
Longueur maximale de câble	100 m (version 5 V), 50 m (version 10-30 V)
Distance minimale aux sources parasites	Environ 20 cm
Montage recommandé	Utiliser un accouplement flexible entre codeur et moteur ; pour mesure avec pignon/crémaillère, monter sur base à ressort ; pour roue de mesure, fixer sur bras flexible
Entretien et nettoyage	Éviter les coups sur l'arbre, ne pas utiliser de lime ou outil similaire
Sécurité	Mettre l'installation hors tension avant montage, raccordement ou débranchement ; relier boîtier, connecteur et électronique à la terre via blindage
Informations générales	Notice d'utilisation gratuite disponible au format PDF ; garantie selon conditions IFM

FOIRE AUX QUESTIONS - RC6037 IFM

Comment installer correctement le codeur RC6037 ?

Mettez l'installation hors tension avant le montage. Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Respectez les indications de montage sur le flasque de fixation.

Quelle tension d'alimentation utiliser pour le RC6037 ?

La tension d'alimentation dépend de la version : 5 V DC pour la version TTL, ou 10-30 V DC pour la version HTL. Vérifiez l'étiquette sur l'appareil pour la valeur exacte.

Quels sont les signaux de sortie du codeur ?

Le codeur délivre trois signaux : sortie A, sortie B et index 0. Les signaux sont décalés de 90° (quadrature). La version 5 V fournit une sortie TTL (20 mA), la version 10-30 V une sortie HTL (50 mA).

Comment raccorder le câble du codeur ?

Mettez l'installation hors tension avant de raccorder ou débrancher le câble. Suivez le schéma de branchement indiqué sur le boîtier. Reliez le blindage du câble à la terre.

Quelle est la longueur maximale du câble de raccordement ?

Pour la version 5 V, la longueur maximale est de 100 m ; pour la version 10-30 V, elle est de 50 m. Installez le câble à au moins 20 cm des sources parasites.

Comment déterminer le nombre de pas (impulsions par tour) ?

Le nombre de pas est indiqué sur l'étiquette de l'appareil. Il peut varier selon le modèle. Reportez-vous à l'étiquette pour connaître la valeur exacte.

Que faire si le codeur semble ne pas fonctionner ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que l'installation est sous tension. Contrôlez que le codeur n'a pas subi de choc mécanique. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser le codeur sans accouplement flexible ?

Non, il est impératif d'utiliser un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Un montage rigide peut détruire l'appareil.

Comment nettoyer le codeur RC6037 ?

Évitez tout choc sur l'arbre. N'utilisez pas de lime ou d'outils similaires. Nettoyez l'extérieur avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs.

Où trouver la notice complète du RC6037 ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI RC6037 IFM

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 (f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

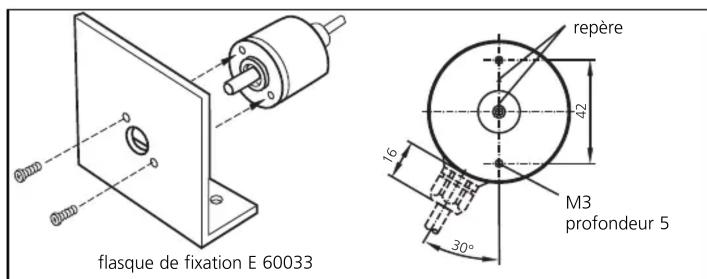

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
