RP1307 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental (encodeur rotatif)
Fonctions principales	Conversion du mouvement de rotation en séquences d'impulsions ; mesure de déplacements linéaires et angulaires ; détection de positions
Alimentation	Tension d'alimentation selon étiquette (par ex. 5V ou 10-30V)
Nombre de pas (impulsions par tour)	Selon étiquette
Vitesse de rotation maxi mécanique	6000 tr/min (arbre creux 20 mm) ; 4000 tr/min (arbre creux 50 mm)
Vitesse de rotation maxi électrique	Calculée : (f_max / Z) × 60 (f_max = fréquence max, Z = nombre de pas)
Type d'arbre	Arbre creux 20 mm ou 50 mm
Longueur de câble maxi	300 m (câble blindé)
Protection	IP64 (selon conditions de température et vitesse)
Température de fonctionnement	Jusqu'à +60°C (selon vitesse et protection)
Sorties	Protégées contre les courts-circuits (moins de 1 mn)
Raccordement électrique	Selon schéma sur boîtier ; nécessite mise hors tension
Montage	Faire glisser le codeur sur l'arbre (profondeur min. 46 mm pour arbre 20 mm, min. 56 mm pour arbre 50 mm) ; fixer l'accouplement statorique par 4 vis M4 ; serrer l'écrou de serrage
Sécurité	Ne pas mettre en marche le moteur lors du montage ; éviter les coups sur l'arbre ; ne pas utiliser d'outil tranchant pour l'installation ; respecter les distances de séparation avec les sources parasites (min. 20 cm)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec et non pelucheux ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Non spécifié ; contacter le fabricant ou un revendeur agréé
Informations générales	Marque : IFM ; Modèle : RP1307 ; Catégorie : Codeur numérique (encodeur) ; Notice disponible en ligne

FOIRE AUX QUESTIONS - RP1307 IFM

Comment monter le codeur RP1307 sur un arbre ?

Assurez-vous que l'installation est hors tension. Faites glisser le codeur sur l'arbre avec une profondeur minimale de 46 mm (arbre 20 mm) ou 56 mm (arbre 50 mm). Fixez l'accouplement statorique avec 4 vis M4, puis serrez l'écrou de serrage. Évitez les coups sur l'arbre et n'utilisez pas d'outil tranchant.

Quelle est la tension d'alimentation du RP1307 ?

La tension d'alimentation est indiquée sur l'étiquette du codeur. Elle peut être par exemple 5V ou 10-30V selon la version. Référez-vous à l'étiquette pour la valeur exacte.

Comment raccorder électriquement le codeur ?

Avant tout raccordement, mettez l'installation hors tension. Branchez les câbles selon le schéma de branchement indiqué sur le boîtier du codeur. Utilisez un câble blindé pour des longueurs allant jusqu'à 300 m et séparez les câbles des sources parasites d'au moins 20 cm. Reliez le blindage à la terre.

Quelle est la vitesse de rotation maximale du codeur ?

La vitesse de rotation mécanique maximale est de 6000 tr/min pour un arbre creux de 20 mm, et de 4000 tr/min pour un arbre creux de 50 mm. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : (f_max / Z) × 60.

Que faire si le codeur ne fonctionne pas après l'installation ?

Vérifiez d'abord que l'alimentation est correcte et que les branchements sont conformes au schéma. Assurez-vous que l'arbre est correctement inséré et que les fixations sont serrées. Contrôlez également l'absence de courts-circuits et que le blindage est relié à la terre. Si le problème persiste, contactez le support technique IFM.

Comment interpréter les signaux de sortie du codeur ?

Le codeur délivre des impulsions en fonction de la rotation. Le nombre d'impulsions par tour (pas) est indiqué sur l'étiquette. En comptant les impulsions, vous pouvez déterminer la position angulaire et la vitesse de rotation. Les sorties sont protégées contre les courts-circuits temporaires.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement admissible dépend de la vitesse de rotation et du degré de protection. Par exemple, pour une protection IP64 à 6000 tr/min, la température ne doit pas dépasser +60°C. Consultez le diagramme en page 8 de la notice pour les autres conditions.

Peut-on utiliser le codeur dans un environnement humide ?

Oui, selon le degré de protection IP64, le codeur est protégé contre les projections d'eau et la poussière. Cependant, respectez les limites de température et de vitesse pour maintenir cette protection (voir diagramme). Évitez l'immersion.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de nettoyeurs haute pression. Si nécessaire, un soufflage d'air sec à basse pression peut être utilisé.

Où trouver des pièces de rechange pour le RP1307 ?

Les pièces de rechange doivent être commandées auprès du fabricant IFM ou d'un distributeur agréé. Contactez le support IFM avec le numéro de modèle et le numéro de série (ex: No. U8V 10 08 70596 006) pour obtenir des pièces spécifiques.

MODE D'EMPLOI RP1307 IFM

efector400

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

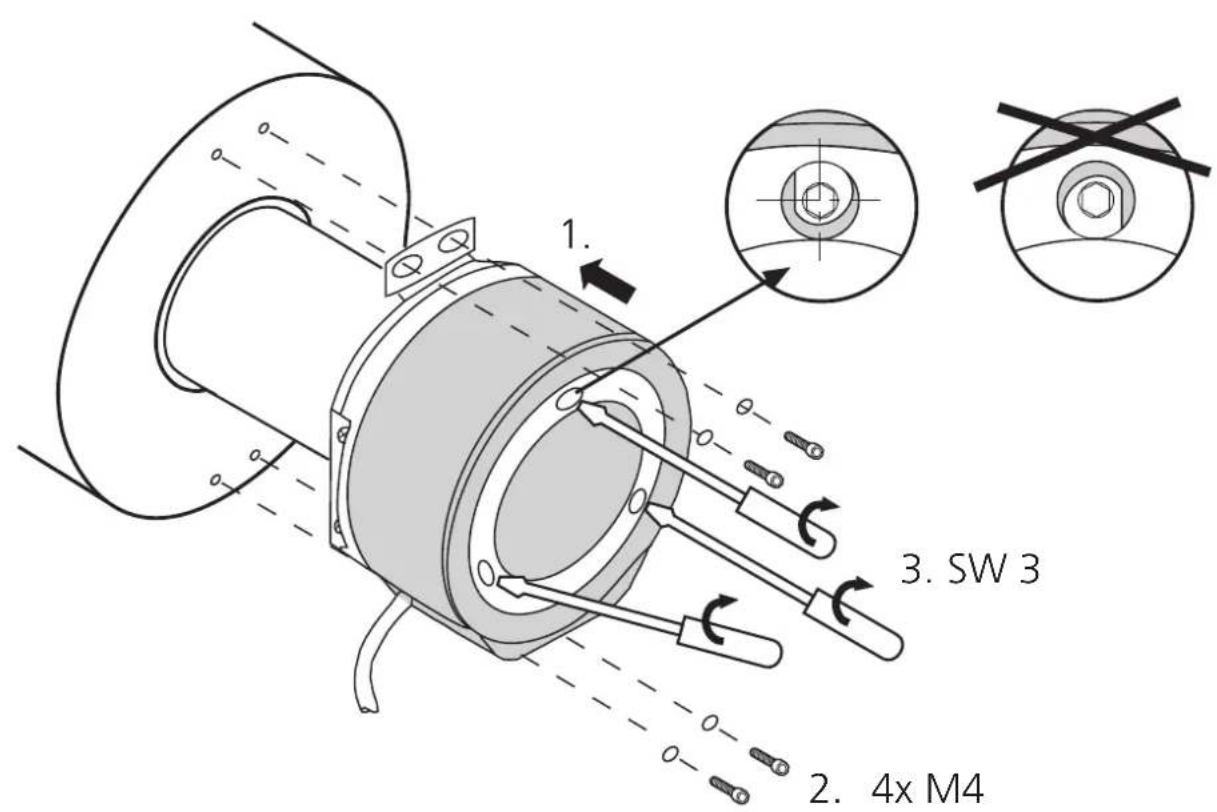

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

1. Faire glisser le codeur sur l'arbre, min. 46mm (20mm arbre creux); min. 56mm (50mm arbre creux).
2. Fixer l'accouplement statorique par 4 vis M4.
3. Serrer les vis de l'écrou de serrage.

Extension par câble blindé; longueur maximale 300m; installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

Données techniques

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette Vitesse de rotation maxi électrique (en tr/mn): × 60 ( f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombres de pas ) Vitesse de rotation maxi mecanique: 6,000tr/mn (arbre creux 20mm ), 4000tr/mn (arbre creux 50mm )

La relation directe entre les données techniques "vitesse de rotation maxi mécanique, température de fonctionnement, protection" doit être considérée (voir le diagramme à la page 8).

• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie

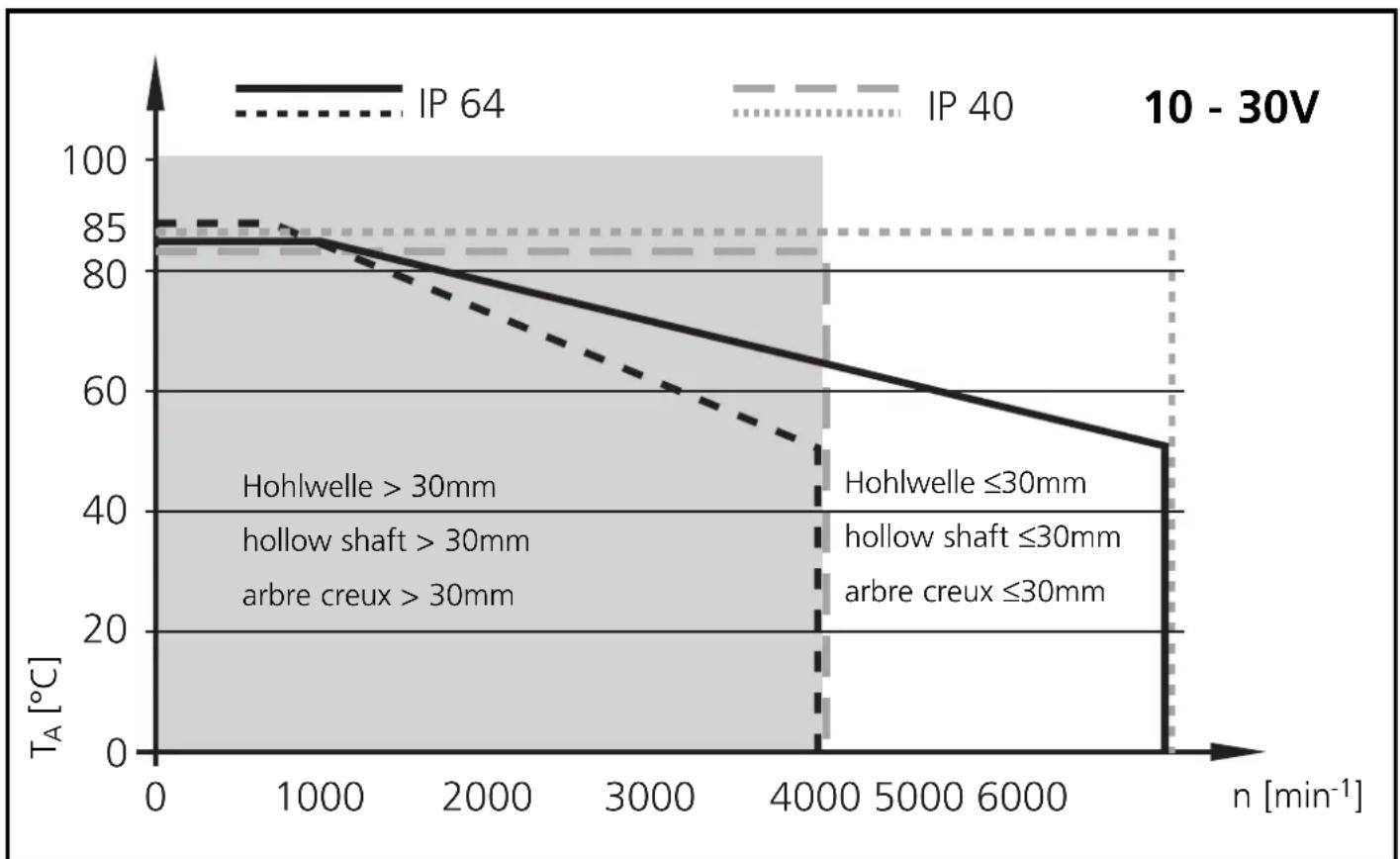

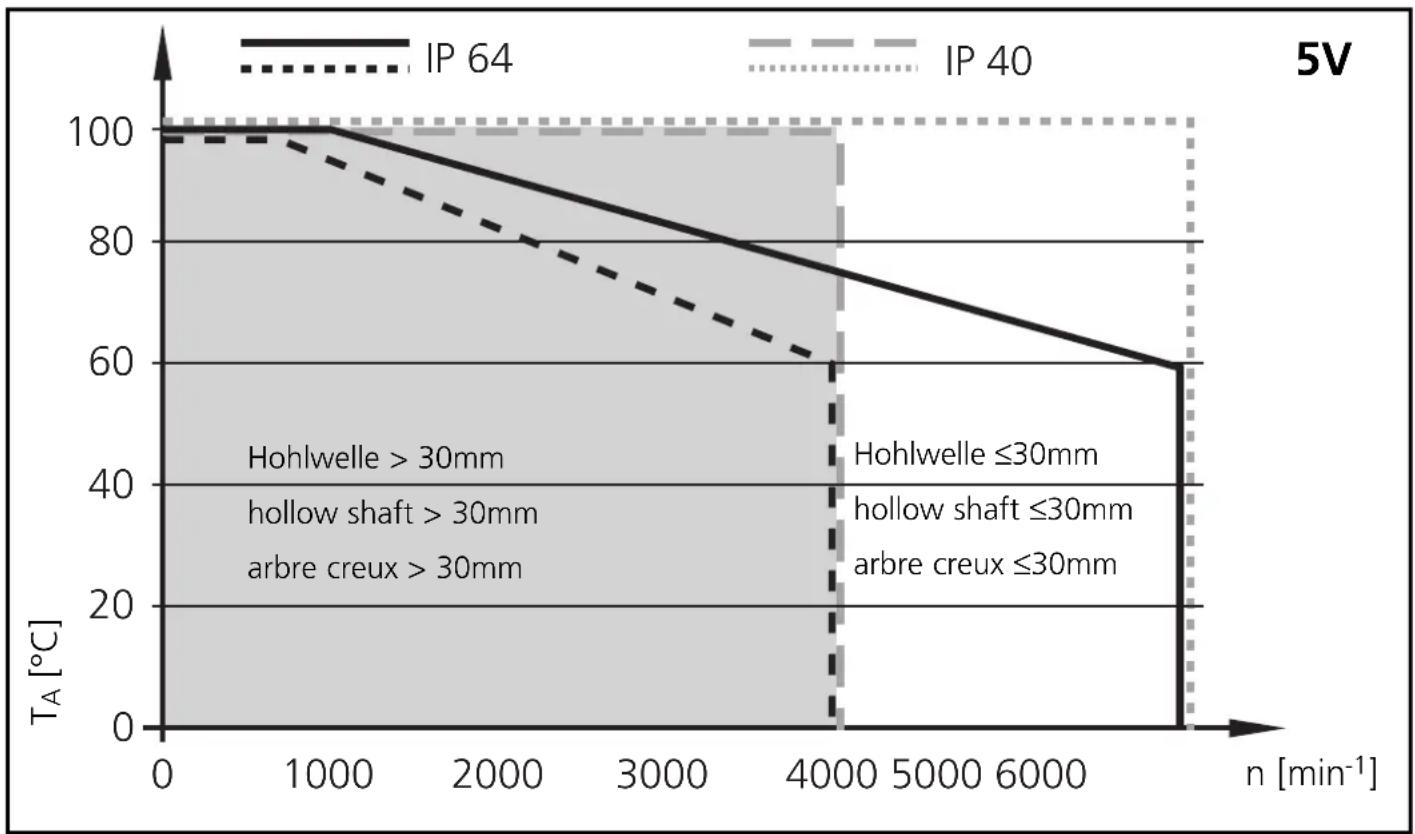

Température de fonctionnement admissible (TA), en fonction de la vitesse de rotation

Beispiel:

Un codeur avec une tension d'alimentation de 5V et un diamètre de l'arbre creux de 20mm est utilisé. Afin de garantir la protection IP 64 avec une vitesse de rotation de 6000min^-1, la température de fonctionnement de +60°C ne doit pas être dépassée.

No. U8V 10 08 70596 006
